Type de produit	Détecteur inductif pour vérins hydrauliques
Modèle	M9H212
Marque	IFM
Matériau détecté	Métaux ferromagnétiques (Fe)
Principe de détection	Sans contact
Sortie	Signal de commutation
Alimentation	10-30 V DC
Dimensions (corps)	30 mm (longueur)
Filetage	M12 x 1
Poids	Environ 30 g
Indice de protection	IP67
Plage de température	-25 °C à +70 °C
Matériau du boîtier	Acier inoxydable
Montage	À visser dans un filetage M12, avec ou sans butée
Couple de serrage	Selon fiche technique (typ. 10-15 Nm)
Raccordement électrique	Câble ou connecteur M12 (selon variante)
Entretien	Aucun entretien nécessaire
Réparabilité	Réparation uniquement par le fabricant
Élimination	Élimination écologique selon réglementation nationale

FOIRE AUX QUESTIONS - M9H212 IFM

Comment installer le détecteur M9H212 sur un vérin hydraulique ?

Vissez l'appareil dans le filetage M12 du vérin. Pour les modèles sans butée (MFH), ajustez la profondeur de vissage pour que la tige de piston soit détectée. Pour les modèles avec butée (M9H), vissez jusqu'en butée puis dévissez d'un demi-tour (~0,5 mm) pour éviter tout dommage mécanique. Serrez ensuite l'écrou de fixation au couple recommandé.

Quel type de métal le détecteur peut-il détecter ?

Le détecteur M9H212 détecte sans contact les métaux ferromagnétiques (métaux Fe), comme l'acier ou le fer.

Comment raccorder électriquement le détecteur ?

Le raccordement doit être effectué par un électricien qualifié. Mettez l'installation hors tension, puis connectez l'appareil selon les indications de la fiche technique ou de l'étiquette sur l'appareil. Respectez les normes nationales et internationales.

Quelle est la tension d'alimentation requise ?

Le détecteur fonctionne typiquement sous une tension continue de 10 à 30 V DC. Vérifiez la fiche technique pour les valeurs exactes.

Le détecteur nécessite-t-il un entretien ?

Non, ce détecteur ne nécessite aucun entretien. Il est conçu pour fonctionner sans intervention régulière.

Que faire si le détecteur ne fonctionne pas correctement ?

Vérifiez d'abord le montage (profondeur de vissage, couple de serrage) et le raccordement électrique. Si le problème persiste, contactez le fabricant car l'appareil ne peut être réparé que par IFM.

Puis-je utiliser ce détecteur avec un vérin hydraulique de n'importe quelle taille ?

Le détecteur est conçu pour les vérins hydrauliques avec un filetage M12. Il s'adapte à différentes tailles de tige de piston grâce à la profondeur de vissage réglable (modèles MFH) ou à la butée fixe (modèles M9H).

Quelle est la distance de détection de ce capteur ?

La distance de détection dépend de la taille de la cible et du type de montage. Pour des informations précises, consultez la fiche technique de l'appareil.

Comment éliminer le détecteur en fin de vie ?

Assurez une élimination écologique conforme aux réglementations nationales en vigueur. Ne jetez pas l'appareil avec les déchets ménagers.

Le détecteur est-il résistant aux environnements humides ?

Oui, le boîtier est généralement classé IP67, ce qui le protège contre la poussière et l'immersion temporaire dans l'eau.

MODE D'EMPLOI M9H212 IFM

Notice d'utilisation

Détecteur pour vérins hydrauliques

MFH

M9H

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Usage prévu

L'appareil détecte sans contact des métaux ferromagnétiques (métaux FE) et fournit un signal de commutation.

3 Montage

3.1 Installation d'appareils sans butée (MFH)

1 : Détecteur
2 : Raccord à souder

L'appareil peut être ajusté à la tige de piston par la profondeur de vissage.

INFORMATION IMPORTANTE

Ne pas visser l'appareil trop profondément lors de la mise en service afin d'éviter des dommages mécaniques à l'appareil, à la tige de piston et au cylindre.

Pour un montage avec une butée fixe, utiliser les appareils de la série M9H.

1 : Capteur
2 : Tige de vérin
3 : Piston avec came porte-drapeau

▶ Mettre la tige du vérin dans la position finale à détecter.
▶ Visser l'appareil jusqu'en butée.
Dévisser l'appareil d'un demi-tour (\~ 0,5 mm) pour assurer une protection contre une détérioration mécanique.
▶ Serrer l'écrou de fixation (couple de serrage de → la fiche technique).

3.2 Installation d'appareils avec butée (M9H)

1 : Détecteur
2 : Raccord à souder

▶ Visser l'appareil dans le filetage M.
▶ Couple de serrage → Fiche technique.

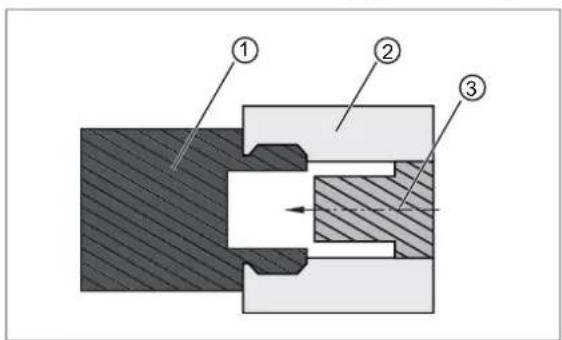

3.3 Installation d'appareils pour la détection de la tige

▶ Visser l'appareil dans le filetage M.
▶ Couple de serrage → Fiche technique.

1 : Détecteur
2 : Bloc à visser
3 : Tige

4 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension.
Raccorder l'appareil selon les indications de la fiche technique / l'étiquette de l'appareil.

5 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
