MODE D'EMPLOI OGE302 IFM
Notice d'utilisation
Barrage photoélectrique
efector200®
OGE3xx / OGS3xx
FR
1 Remarque préliminaire
1.1 Symboles utilisés
▶ Action à faire
Retour d'information, résultat
→ Référence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations.
2 Fonctionnement et caractéristiques
Le barrage photoélectrique détecte des objets et matières sans contact et indique leur présence par un signal de commutation.
Portée (" range " ): (→ étiquette).

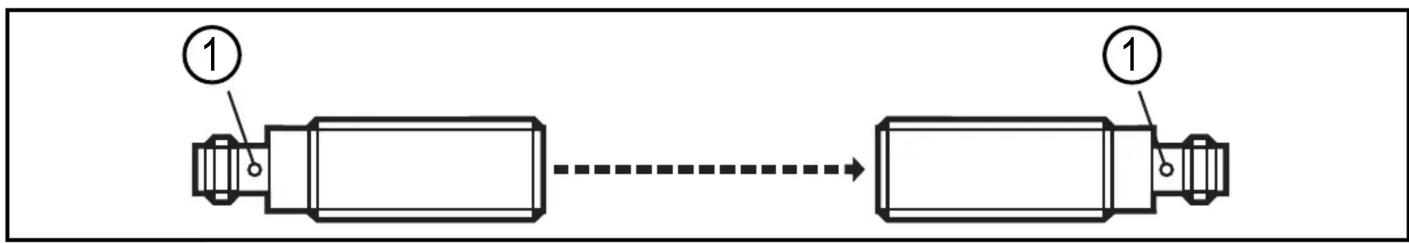

3 Montage
Fixer le récepteur (OGE3xx) à l'aide d'un dispositif de fixation.
Orienter l'émetteur (OGS3xx) vers le récepteur et le fixer de la même manière. ▶ Portée maximale seulement en cas d'orientation exacte.
4 Raccordement électrique
L'appareil doit être monté par un électricien qualifié.
Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
Assurer une alimentation en tension selon EN 50178.
Mettre l'installation hors tension. ▶
Raccorder l'appareil comme suit : ▶

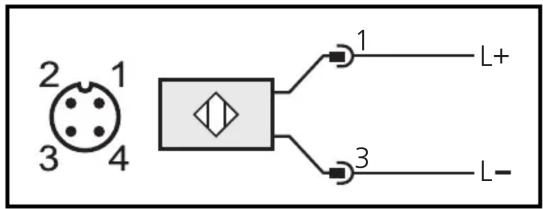

Emetteur (OGS3xx) connecteur
(broche 2 : non raccordée)
broche 3 = L-
(broche 4 : non raccordée)
Emetteur (OGS3xx) câble\*
BN = L+
BU = L-

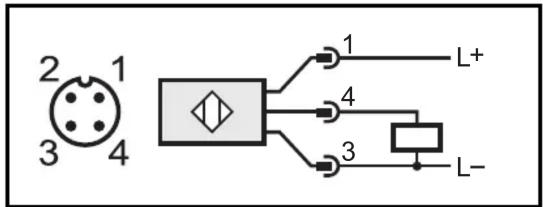

Récepteur (OGE3xx) connecteur
Récepteur (OGE3xx) câble\*
BN = L +
BU = L-
BK = charge
* Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir
5 Fonctionnement
Vérifier le bon fonctionnement de l'appareil. ▶
Emetteur (OGS3xx) : la LED verte est allumée si l'appareil est opérationnel.
Récepteur : •
appareils avec fonction de commutation obscurcissement (OGE-DPKG) : la sortie est commutée / la LED jaune est allumée lorsqu'un objet est détecté. appareils avec fonction de commutation éclairement (OGE-HPKG) : la sortie est commutée / la LED jaune est allumée lorsque aucun objet n'est détecté.
6 Maintenance, réparation et élimination
Dégager les panneaux transparents situés devant la lentille de tout encrasse- ment.
Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer la matière plastique.
Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
