Type de produit	Capteur photoélectrique à réflexion directe avec suppression de l'arrière-plan
Marque et modèle	IFM O6H704
Dimensions (approx.)	Longueur : 60 mm, diamètre : 18 mm (M18)
Poids (approx.)	Environ 50 g
Alimentation électrique	10-30 V DC, TBTS/TBTP selon EN 50178
Sortie de commutation	PNP ou NPN, sélectionnable par câblage
Portée	De 17 mm à 100 mm (réglable)
Raccordement	Connecteur M12 ou M8 (3/4 pôles) ou câble
Indicateurs LED	Verte (alimentation/stabilité), Jaune (sortie active)
Interface de communication	IO-Link (pour paramétrage avancé)
Fonctions principales	Détection sans contact d'objets, apprentissage automatique, mode éclairement/obscurcissement, temporisation réglable
Laser	Laser classe 1 (visible), conforme EN/CEI 60825-1
Montage	Orientation vers l'objet, fixation par dispositif de fixation
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux, sans solvants ni produits agressifs
Sécurité	Installation par électricien qualifié, éviter exposition au rayonnement, verrouillage électronique des boutons
Pièces détachées et réparabilité	Réparation uniquement par le fabricant, pas de pièces détachées disponibles
Informations générales	Notice disponible en PDF, données techniques via QR code

FOIRE AUX QUESTIONS - O6H704 IFM

Quel type de capteur est le O6H704 ?

C'est un capteur photoélectrique à réflexion directe avec suppression de l'arrière-plan, conçu pour détecter des objets sans contact.

Comment câbler le capteur en PNP ou NPN ?

Le câblage dépend du connecteur : pour PNP, la sortie (BK) est active haut ; pour NPN, elle est active bas. Référez-vous au schéma de raccordement dans la notice, notamment les fils BN (brun) pour L+, BU (bleu) pour L- et BK (noir) pour la sortie.

Comment effectuer un apprentissage manuel ?

Placez l'objet et appuyez sur le bouton [OUT ON] pendant plus de 2 secondes (LED jaune clignote), retirez l'objet, puis appuyez sur [OUT OFF]. L'apprentissage est terminé lorsque la LED jaune s'éteint.

Que signifie le clignotement rapide de la LED lors de l'apprentissage ?

Un clignotement rapide (8 Hz) indique un échec de programmation. Causes possibles : différence de distance trop faible entre objet et arrière-plan, ou dépassement du temps maxi (15 minutes).

Comment utiliser l'interface IO-Link sur ce capteur ?

L'appareil supporte IO-Link pour un paramétrage avancé. Il faut un maître IO-Link et le logiciel approprié. Vous pouvez régler la portée, la logique de sortie, les temporisations et lire les valeurs de distance.

Quelle est la portée maximale réglable ?

La portée réglable va de 17 mm à 100 mm. Pour la portée maximale, effectuez un apprentissage sans objet ni arrière-plan (portée maxi).

Comment nettoyer le capteur ?

Nettoyez les lentilles avec un chiffon doux et sec. N'utilisez pas de solvants ni de produits abrasifs qui pourraient endommager les parties en plastique.

Quelles sont les consignes de sécurité importantes ?

Le capteur contient un laser de classe 1 (visible). Évitez toute exposition directe du faisceau. L'installation électrique doit être réalisée par un électricien qualifié, hors tension. Ne modifiez pas l'appareil.

Comment verrouiller ou déverrouiller les boutons ?

Appuyez simultanément sur [OUT ON] et [OUT OFF] pendant 10 secondes. Un changement bref de l'état de la LED confirme l'opération.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation et la propreté des lentilles. Si le problème persiste, contactez le fabricant IFM. Les réparations doivent être effectuées uniquement par le fabricant.

MODE D'EMPLOI O6H704 IFM

Notice d'utilisation

Système réflexion directe avec suppression de l'arrière-plan

O6H7

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3 1.2 Avertissements utilisés 3

2 Consignes de sécurité. 4 3 Usage prévu 5 4 Montage 6 5 Éléments de service et d'indication 7

5.1 Affichage de stabilité 7

6 Raccordement électrique 8

6.1 PNP 8 6.2 NPN 8

7 Réglages. 9

7.1 Réglement sur l'appareil 9

7.1.1 L'appareil doit commuter lorsque l'objet est détecté 9 7.1.2 L'appareil ne doit pas commuter lorsque l'objet est détecté 9

7.1.3 Réglage de la portée maximale 9 7.1.4 Programmation non réussie 9 7.1.5 Verrou électronique. 10

7.2 Réglement via IO-Link. 10

7.2.1 Informations générales 10 7.2.2 Informations spécifiques à l'appareil 10 7.2.3 Outils de paramétrage. 10 7.2.4 Fonctionnalité 10 7.2.5 Paramètres réglables 10 7.2.6 Réglage de la portée via l'arrière-plan et l'objet 11 7.2.7 Réglage de la portée via l'arrière-plan 12 7.2.8 Lire la valeur de distance 12 7.2.9 Réglage de la portée maximale. 12

8 Fonctionnement 14 9 Entretien, réparation et élimination 15

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

✓ Condition préalable Action à effectuer Réaction, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

Attention

Avertissement de dommages corporels

Danger de blessures légères, réversibles.

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.
• enir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation. Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

Attention

Exposition au rayonnement

Blessures dues à une exposition dangereuse au rayonnement. Utiliser uniquement les éléments de service et de réglage indiqués dans la notice d'utilisation.

Attention

Lumière laser visible; LASER DE CLASSE 1.

EN/CEI 60825-1:2007 et EN/CEI 60825-1:2014 conforme à 21 CFR Part 1040 à

l'exception des déviations suivantes Laser Notice No. 50, juin 2007.

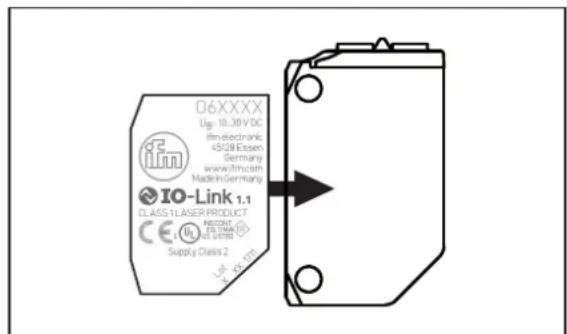

Emplacement de l'étiquette du produit Plaque indicatrice

3 Usage prévu

Le détecteur réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

4 Montage

Orienter le détecteur réflexion directe vers l'objet à détecter. Le fixer à l'aide d'un dispositif de fixation.

Le mouvement des objets à détecter doit être transversal par rapport à la lentille de l'appareil.

En cas d'autres directions de mouvement, un test de vérification préalable de bon fonctionnement doit être fait dans les conditions de l'application.

Objet brillant

Dans le cas de surfaces d'objets brillantes et de surfaces d'arrière-plan moins brillantes, le détecteur doit être monté avec un angle d'environ 5 à

Arrière-plan brillant

Dans le cas d'objet moins brillant que l'arrière-plan, le détecteur doit être monté verticalement par rapport à la surface de l'arrière-plan.

5 Éléments de service et d'indication

1: LED verte - fonctionnement, affichage de stabilité 2: Bouton-poussoir [OUT OFF] 3: LED jaune - sortie de commutation active 4: Bouton-poussoir [OUT ON]

5.1 Affichage de stabilité

La LED verte s'allume en cas de tension d'alimentation fournie et capacité de réserve suffisante. Dans ces conditions, le détecteur reçoit un signal stable.

	Signal stable Seuil de com-mutation			Signal stable
Eclairement
LED verte allumée éteint	e	étéinte	allumée
LED jaune allumée allu-	mée	étéinte	étéinte
Oscurcissement
LED verte allumée éteint	e	étéinte	allumée
LED jaune éteinte éteint	e	allu-mée	allumée

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon EN 50178, TBTS, TBTP.

Mettre l'installation hors tension. Raccorder l'appareil comme suit :

6.1 PNP

connecteur M12 déporté cable *
2 1 3 4	1 L+ 4 3 L-

connecteur M8 3 pôles connecteur M8 4 pôles
13	13

* couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

6.2 NPN

connecteur M12 déporté cable *
2 1 3 4	1 4 3 L+

connecteur M8 3 pôles connecteur M8 4 pôles
13	13

* couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

7.1.1 L'appareil doit commuter lorsque l'objet est détecté

Fig. 1: Bouton-poussoir [OUT ON]

Positionner l'objet. Appuyer sur [OUT ON] >2 s. La LED jaune clignote. Le réglage de la portée avec objet s'effectue en relâchant [OUT ON].

Enlever l'objet. Appuyer sur [OUT OFF]. Le réglage de la portée sans objet s'effectue en relâchant [OUT OFF]. La LED jaune s'éteint. La programmation est terminée.

7.1.2 L'appareil ne doit pas commuter lorsque l'objet est détecté

Positionner l'objet (voir fig. 1) et appuyer sur [OUT OFF] pendant >2 s. Enlever l'objet (voir figure 2) et appuyer sur [OUT ON].

Le réglage peut également être effectué d'abord sans objet et puis avec objet.

7.1.3 Réglage de la portée maximale

Aligner l'appareil de façon à ce qu'aucune lumière ne soit réfléchie. L'appareil doit commuter lorsque l'objet est détecté. Appuyer sur [OUT ON] >2 s, puis appuyer sur [OUT OFF]. L'appareil ne doit pas commuter lorsque l'objet est détecté. Appuyer sur [OUT OFF] >2 s, puis appuyer sur [OUT ON].

7.1.4 Programmation non réussie

L'échec de la programmation est signalé par le clignotement rapide de la LED (8 Hz).

Causes possibles :

• Différence de la valeur mesurée trop faible. Temps de programmation max. (15 min.) dépasse.

7.1.5 Verrou électronique

Verrouillage ou déverrouillage des boutons-poussoirs

Appuyer simultanément sur [OUT ON] et [OUT OFF] pendant 10 s. La validation est indiquée par un changement bref de l'état de commutation de la LED.

7.2.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link. Son fonctionnement nécessite l'utilisation d'un module compatible avec IO-Link (maître IO-Link).

L'interface IO-Link permet l'accès direct aux paramètres et valeurs du détecteur et offre la possibilité de paramétrage de l'appareil pendant le fonctionnement.

De plus, la communication est possible via un raccordement point-à-point avec un câble adaptateur USB.

Vous trouverez plus d’informations sur IO-Link sur www.ifm.com.

7.2.2 Informations spécifiques à l'appareil

Vous trouvez les IODD nécessaires pour la configuration de l'appareil IO-Link ainsi que des informations détaillées concernant les valeurs du détecteur, des informations de diagnostic et les paramètres sous forme de tableau sur www.ifm.com.

7.2.3 Outils de paramétrage

Vous trouvez toutes les informations nécessaires sur le matériel et le logiciel IO-Link sur www.ifm.com.

7.2.4 Fonctionnalité

Avec IO-Link, toutes les fonctions et données mesurées sont disponibles et peuvent également être accédées via l'afficheur et les boutons-poussoirs sur l'appareil.

Toutes les fonctions sont décrites en début dans l'IODD.

7.2.5 Paramètres régibles

Entre autres, les paramètres suivants peuvent être réglés via IO-Link.

Vous trouvez les IODD nécessaires pour la configuration de l'appareil IO-Link ainsi que des informations détaillées concernant les valeurs du détecteur, des informations de diagnostic et les paramètres sous forme de tableau sur www.ifm.com.

Paramètre Valeurs Description	Réglage par défaut
[SSC1 Param.SP1] 17 mm à 100 mm RÉglage du seuil de com-tation en pas de 1 mm. ÀpRES un apprentice sa valeur ré-sultant de cet apprentice sait est indiquée.	Se référer à la valeur du fiche technique "portée".
[Apprentissage SP1 TP1] Séquence	sequence d'apprentissage	pour le réglage du seuil de commutation SP1. Première partie [TP1]: apprentice sur l'objet. Les deux parties de la séquence d'apprentisage pour [TP1] et [TP2] doivent être effectuées pour situer le seuil de commutation [SP1] entre l'objet et l'arrière-plan ([TP] = Teach Point).	n.a.
[Apprentissage SP1 TP2] Séquence	sequence d'apprentissage	pour le réglage du seuil de commutation SP1. Deuxieme partie [TP2]: apprentice sur l'arrêtre-plan. Les deux parties de la séquence d'apreintissage pour [TP1] et [TP2] doivent être effectuées ([TP] = Teach Point)..	n.a.
[Teach Custom SP1 without target]		Apprentissage seulement sur l'arrêtre-plan, le seuil de com-mutation doit être définir juste devant l'arrêtre-plan. Sélectionner ce réglage comme al-ternative à Teach [SP1] si au-cun objet n'est disponible.	n.a.
[TI Result.State] • [Idle]	• [SP1 Success]• [Wait for command]• [Busy]• [Error]• [Custom]	État d'apprentissage, après une opération d'apprentis-sage russe, la valeur « [SP1 Success] » est indiquée.	n.a.
[Modulation de séquence] • [OFF]• [AUTo]	OFF: Anti-Crosstalk-Funktion aus[AUTo]: fonction Anti-cross-talk activée	OFF	[OFF]
[SSC1 ConfigLogic] [High active]	[Low active]	Logique seuil de commuta-tion, état pour l'objet reconnu (High : éclairament / normale-ment ouvert, Low : obscur-sement / normalement fermé)	Se référer à la valeur du fiche technique [Fonction de sor-tie].
[SSC1 SwitchOn delay] 0 à 2 temporisation à l'enclenchec-	ment ; incréments 0,1 s	0
[SSC1 SwitchOff delay] 0 à 2 temporisation au déclenchec-	ment ; incréments 0,1 s	0
[ModE] • [Switching]	• [Measuring]	Switching: Mode pour si-gnaux de commutation[Measuring]: Mode pour va-leurs de distance	n.a.
[Transmitter configuration] • [On]• [Off]	Configuration lumière émise activée/désactivée	[On]
[Number of power cycles] 0 à 65535 Nombre d'opérations de dé-marrage (power-up) du détec-teur	n.a.	n.a.
[Operating hours] 0 à 65535 Heures de fonctionnement	n.a.

7.2.6 Réglage de la portée via l'arrière-plan et l'objet

Démarrer le logiciel de paramétrage. Orienter le détecteur réflexion directe vers l'objet (fig. 3).

▶ Cliquer sur le bouton [Teach SP1 TP1] dans le logiciel de paramétrage. Orienter le détecteur réflexion directe vers l'arrière-plan (fig. 4). ▶ Cliquer sur le bouton [Teach SP1 TP2] dans le logiciel de paramétrage. Le seuil de commutation [SP1] est situé entre l'objet et l'arrière-plan (fig. 5)

Fig. 3: Déteceur - objet TP1 Point d'apprentissage 1

Fig. 4: Détecteur - arrêté-plan TP2 Point d'apprentissage 2

Fig. 5: Position seuil d'enclenchement [SP1] 1: Zone "objet detected"

L'ordre dans lequel l'objet et l'arrière-plan sont réglés est sans importance.

7.2.7 Réglage de la portée via l'arrière-plan

Si l'objet n'est pas disponible, la portée peut être réglée seulement via l'arrière-plan.

Le comportement de commutation du détecteur réflexion directe est le plus fiable si la portée a été réglée via l'arrière-plan et l'objet. (→ Réglage de la portée via l'arrière-plan et l'objet □ 11)

Démarrer le logiciel de paramétrage. Orienter le détecteur réflexion directe vers l'arrière-plan (fig. 6). ▶ Cliquer sur le bouton [Teach Custom - SP1 without target] dans le logiciel de paramétrage. Le seuil de commutation [SP1] est juste devant l'arrière-plan (fig. 7).

Fig. 6: Le détecteur réflexion directe orienté vers l'arrière-plan

Fig. 7: Le détecteur réflexion directe orienté vers l'arrêté-plan avec [SP1] 1 Zone "objet détecté"

7.2.8 Lire la valeur de distance

Les valeurs de distance peuvent également être déterminées via la fonction IO-Link.

Démarrer le logiciel de paramétrage. Modifier le paramètre [ModE] de [Switching] à [Measuring]. Le détecteur transmet les valeurs de distance au logiciel de paramétrage.

7.2.9 Réglage de la portée maximale

Démarrer le logiciel de paramétrage. Orienter le détecteur réflexion directe vers une zone vide sans objet et arrière-plan.

Le détecteur réflexion directe ne doit recevoir aucune lumière de l'objet et de l'arrière-plan. ▶ Cliquer sur le bouton [Teach Custom - SP1 without target] dans le logiciel de paramétrage.

8 Fonctionnement

Vérifier le bon fonctionnement de l'appareil. La LED verte s'allume en cas de tension d'alimentation fournie et capacité de réserve suffisante. Réglage obscurcissement : la sortie est commutée / la LED jaune est allumée lorsqu'un objet est détecté. Réglage éclairage : la sortie est commutée / la LED jaune est allumée lorsque aucun objet n'est détecté.

9 Entretien, réparation et élimination

Dégager les lentilles de l'appareil de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les parties en plastique. S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.
