Marque	IFM
Modèle	MFH214 (et M9H associé)
Type de produit	Détecteur pour vérins hydrauliques
Usage	Détection sans contact de métaux ferromagnétiques (métaux FE)
Signal de sortie	Signal de commutation
Séries disponibles	MFH (sans butée) et M9H (avec butée)
Montage	Par vissage dans un filetage M ; ajustement possible par profondeur de vissage
Couple de serrage	Selon fiche technique
Protection mécanique	Dévisser d'un demi-tour (~0,5 mm) après butée pour les MFH
Raccordement électrique	Doit être effectué par un électricien qualifié, installation hors tension
Maintenance	Aucun entretien nécessaire
Réparations	Uniquement par le fabricant
Élimination	Écologique selon les règlements nationaux en vigueur
Documents fournis	Notice d'utilisation, données techniques via code QR
Conditions importantes	Ne pas visser trop profondément lors de la mise en service

FOIRE AUX QUESTIONS - MFH214 IFM

Comment installer le détecteur MFH214 ?

Pour un montage sans butée (MFH), placez la tige du vérin en position finale, vissez l'appareil jusqu'en butée, puis dévissez d'un demi-tour (~0,5 mm) pour éviter les dommages mécaniques. Serrez l'écrou de fixation avec le couple de serrage indiqué dans la fiche technique.

Quel est le couple de serrage pour le MFH214 ?

Le couple de serrage exact est indiqué dans la fiche technique fournie avec l'appareil ou accessible via le code QR sur l'emballage. Il dépend du modèle et du type de montage.

Comment régler la profondeur de vissage ?

La profondeur de vissage s'ajuste en vissant ou dévissant l'appareil dans le filetage M. Pour les modèles MFH sans butée, vissez jusqu'à la butée, puis dévissez d'un demi-tour pour laisser un jeu de sécurité.

Que faire si le détecteur ne détecte pas ?

Vérifiez d'abord le montage : la tige du vérin doit être dans la position finale et l'appareil correctement vissé. Contrôlez ensuite le raccordement électrique selon la fiche technique. Si le problème persiste, contactez le fabricant.

Ce détecteur fonctionne-t-il avec tous les vérins hydrauliques ?

Ce détecteur est conçu pour les vérins hydrauliques avec métaux ferromagnétiques (métaux FE). Il détecte sans contact la position de la tige de piston. L'usage prévu est la détection de métaux FE dans les vérins.

Quelle est la différence entre les séries MFH et M9H ?

La série MFH est destinée aux montages sans butée fixe, tandis que la série M9H est pour les montages avec butée fixe. Les M9H se vissent avec un couple de serrage défini sans nécessité de dévissage de sécurité.

Comment raccorder électriquement le MFH214 ?

Le raccordement doit être effectué par un électricien qualifié. Mettez l'installation hors tension, puis connectez l'appareil selon les indications de la fiche technique ou de l'étiquette sur l'appareil.

Le détecteur nécessite-t-il un entretien ?

Non, cet appareil ne nécessite aucun entretien. Il est conçu pour fonctionner sans maintenance régulière.

Que faire en cas de panne du MFH214 ?

L'appareil ne doit être réparé que par le fabricant (IFM). Ne tentez pas de le réparer vous-même. Contactez le service après-vente IFM.

Comment éliminer le détecteur en fin de vie ?

Assurez-vous d'une élimination écologique conforme aux règlements nationaux en vigueur. Ne jetez pas l'appareil avec les ordures ménagères.

MODE D'EMPLOI MFH214 IFM

Notice d'utilisation

Détecteur pour vérins hydrauliques

MFH

M9H

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Usage prévu

L'appareil détecte sans contact des métaux ferromagnétiques (métaux FE) et fournit un signal de commutation.

3 Montage

3.1 Installation d'appareils sans butée (MFH)

1 : Détecteur
2 : Raccord à souder

L'appareil peut être ajusté à la tige de piston par la profondeur de vissage.

INFORMATION IMPORTANTE

Ne pas visser l'appareil trop profondément lors de la mise en service afin d'éviter des dommages mécaniques à l'appareil, à la tige de piston et au cylindre.

Pour un montage avec une butée fixe, utiliser les appareils de la série M9H.

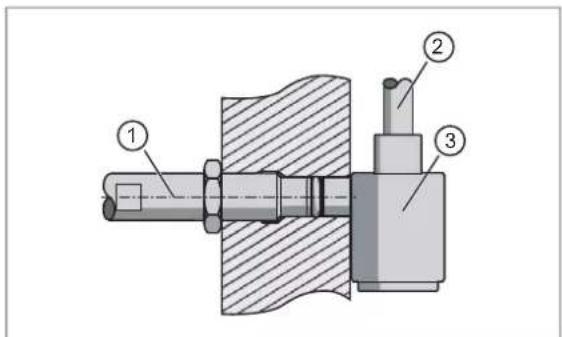

1 : Capteur
2 : Tige de vérin
3 : Piston avec came porte-drapeau

▶ Mettre la tige du vérin dans la position finale à détecter.
▶ Visser l'appareil jusqu'en butée.
Dévisser l'appareil d'un demi-tour (\~ 0,5 mm) pour assurer une protection contre une détérioration mécanique.
▶ Serrer l'écrou de fixation (couple de serrage de → la fiche technique).

3.2 Installation d'appareils avec butée (M9H)

1 : Détecteur
2 : Raccord à souder

▶ Visser l'appareil dans le filetage M.
▶ Couple de serrage → Fiche technique.

3.3 Installation d'appareils pour la détection de la tige

▶ Visser l'appareil dans le filetage M.
▶ Couple de serrage → Fiche technique.

1 : Détecteur
2 : Bloc à visser
3 : Tige

4 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension.
Raccorder l'appareil selon les indications de la fiche technique / l'étiquette de l'appareil.

5 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
