M9H200 - Détecteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur pour vérins hydrauliques
Marque	IFM
Modèle	M9H200
Catégorie	Détecteur
Type de détection	Sans contact, métaux ferromagnétiques (FE)
Signal de sortie	Signal de commutation
Mode de montage	Vissage dans filetage M, avec ou sans butée
Installation sans butée (série MFH)	Ajustable par profondeur de vissage ; ne pas visser trop profondément
Installation avec butée (série M9H)	Visser jusqu'en butée puis dévisser d'un demi-tour (~0.5 mm)
Couple de serrage	Voir fiche technique
Application	Détection de position de tige de vérin hydraulique
Raccordement électrique	Par électricien qualifié, respect des règlements nationaux et internationaux
Entretien	Aucun entretien nécessaire
Réparabilité	Réparation uniquement par le fabricant
Élimination	Écologique selon les règlements nationaux
Documents fournis	Notice d'utilisation (7 pages), fiche technique via QR code
Homologations	Voir code QR sur l'appareil ou l'emballage

FOIRE AUX QUESTIONS - M9H200 IFM

Comment installer le détecteur M9H200 sur un vérin hydraulique ?

Placez la tige du vérin dans la position finale à détecter. Vissez l'appareil jusqu'en butée, puis dévissez d'un demi-tour (~0.5 mm) pour éviter les dommages. Serrez l'écrou de fixation avec le couple de serrage indiqué dans la fiche technique.

Quel type de métal le détecteur M9H200 peut-il détecter ?

Il détecte sans contact les métaux ferromagnétiques (métaux FE), comme l'acier.

Le détecteur peut-il être utilisé avec des vérins non magnétiques ?

Non, il est conçu pour détecter les métaux ferromagnétiques. Pour des vérins en aluminium ou inox non magnétique, il ne fonctionnera pas. Utilisez un détecteur adapté.

Quelle est la distance de détection du M9H200 ?

La distance de détection dépend du type de vérin et du réglage. Elle n'est pas spécifiée dans la notice ; référez-vous à la fiche technique via le code QR.

Comment régler la profondeur de vissage pour une détection optimale ?

Pour les appareils sans butée (MFH), ajustez la profondeur en vissant progressivement jusqu'à obtenir le signal de commutation. Évitez de visser trop profondément pour ne pas endommager l'appareil ou le vérin.

Quel couple de serrage appliquer pour l'écrou de fixation ?

Le couple de serrage est indiqué dans la fiche technique de l'appareil. Serrez conformément à cette valeur pour éviter tout dommage.

Que faire si le détecteur ne fonctionne pas après installation ?

Vérifiez le raccordement électrique (un électricien qualifié doit le faire) et la position de montage. Assurez-vous que la tige du vérin est en métal ferromagnétique. Consultez la notice pour les tests.

Comment nettoyer le détecteur M9H200 ?

Le détecteur ne nécessite aucun entretien particulier. Évitez les nettoyants agressifs. Essuyez avec un chiffon sec si nécessaire.

Où trouver la fiche technique complète du M9H200 ?

Scannez le code QR sur l'appareil ou l'emballage pour accéder à la notice d'utilisation et à la fiche technique détaillée. Vous pouvez aussi télécharger la notice sur notice-facile.com.

Peut-on réparer le détecteur soi-même en cas de panne ?

Non, l'appareil ne doit être réparé que par le fabricant. Toute tentative de réparation non autorisée peut annuler la garantie et endommager l'appareil.

MODE D'EMPLOI M9H200 IFM

Notice d'utilisation

Détecteur pour vérins hydrauliques

MFH

M9H

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable Action à effectuer Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Usage prévu

L'appareil détecte sans contact des métaux ferromagnétiques (métaux FE) et fournit un signal de commutation.

3 Montage

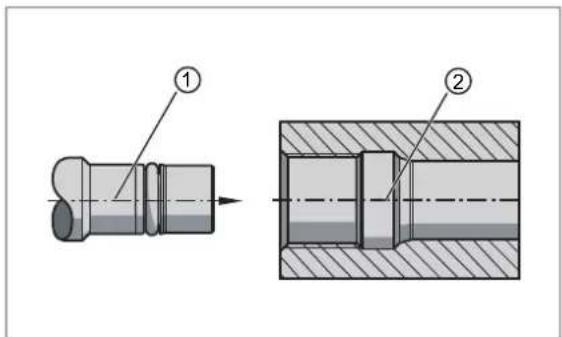

3.1 Installation d'appareils sans butée (MFH)

1 : Détecteur 2 : Raccord à souder

L'appareil peut être ajusté à la tige de piston par la profondeur de vissage.

INFORMATION IMPORTANTE

Ne pas visser l'appareil trop profondément lors de la mise en service afin d'éviter des dommages mécaniques à l'appareil, à la tige de piston et au cylindre.

Pour un montage avec une butée fixe, utiliser les appareils de la série M9H.

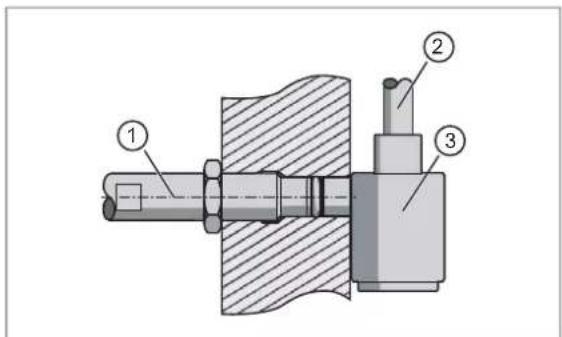

1 : Capteur 2 : Tige de vérin 3 : Piston avec came porte-drapeau

▶ Mettre la tige du vérin dans la position finale à détecter. ▶ Visser l'appareil jusqu'en butée. Dévisser l'appareil d'un demi-tour (\~ 0,5 mm) pour assurer une protection contre une détérioration mécanique. ▶ Serrer l'écrou de fixation (couple de serrage de → la fiche technique).

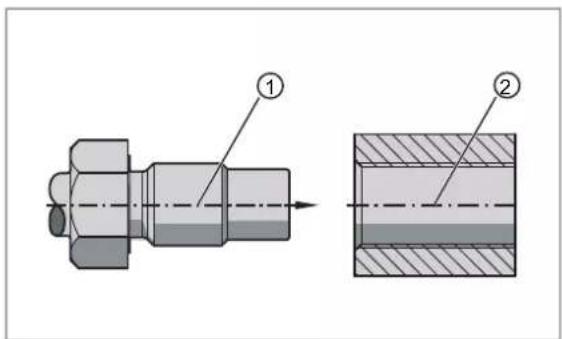

3.2 Installation d'appareils avec butée (M9H)

1 : Détecteur 2 : Raccord à souder

▶ Visser l'appareil dans le filetage M. ▶ Couple de serrage → Fiche technique.

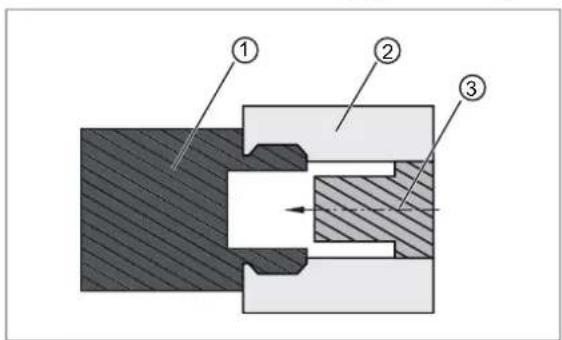

3.3 Installation d'appareils pour la détection de la tige

▶ Visser l'appareil dans le filetage M. ▶ Couple de serrage → Fiche technique.

1 : Détecteur 2 : Bloc à visser 3 : Tige

4 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension. Raccorder l'appareil selon les indications de la fiche technique / l'étiquette de l'appareil.

5 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
