SBG357 - Détecteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de débit (débitmètre mécatronique)
Marque	IFM
Modèle	SBG357
Catégorie	Détecteur
Alimentation	TBTS/TBTP (Très Basse Tension de Sécurité)
Principe de mesure	Pression différentielle
Fluides admissibles	Eau, solutions avec glycol, lubrifiants
Sortie	Commutation (LED jaune pour état de commutation)
Réglage du seuil	Manuel par tambour de réglage et vis de blocage
Raccord process	En ligne, sens de débit indiqué par flèche
Longueurs droites nécessaires	Aucune
Clapet antiretour	Intégré
Montage recommandé	Horizontal ; vertical possible pour fluide propre
Filtre recommandé pour eau sale	200 micromètres devant l'entrée
Entretien	Aucun entretien nécessaire
Réparation	Par le fabricant uniquement
Élimination	Écologique selon réglementations nationales
Homologations et données techniques	Via code QR sur l'appareil/emballage ou documentation.ifm.com

FOIRE AUX QUESTIONS - SBG357 IFM

Comment installer le détecteur SBG357 ?

Installez l'appareil en ligne selon le sens du débit (flèche). Serrez aux méplats, ne serrez pas le boîtier dans un étau. Aucune longueur droite n'est nécessaire. Pour les fluides sales, montez le capteur horizontalement et insérez un filtre de 200 micromètres devant l'entrée.

Comment régler le seuil de commutation ?

Desserrez la vis de blocage, tournez le tambour jusqu'à la valeur désirée sur l'échelle, puis resserrez la vis. Vous pouvez aussi effectuer le réglage du débit : activez le débit normal, desserrez la vis, tournez lentement le tambour jusqu'à ce que la LED s'allume, puis resserrez.

Quels fluides ce détecteur peut-il surveiller ?

L'appareil est conçu pour l'eau, les solutions avec glycol et les lubrifiants. Il ne doit être utilisé qu'avec des fluides admissibles pour éviter tout dommage.

Que signifie la LED jaune ?

La LED jaune indique l'état de commutation : allumée lorsque le débit est supérieur ou égal au seuil de commutation (sortie fermée), éteinte lorsque le débit est inférieur au seuil (sortie ouverte).

Que faire si le détecteur ne commute pas correctement ?

Vérifiez le réglage du seuil et la présence de débit. Assurez-vous que le fluide est admissible et que le capteur n'est pas obstrué. En cas de fluide sale, installez un filtre de 200 micromètres. Si le problème persiste, contactez le fabricant.

Est-il nécessaire d'installer un filtre ?

Un filtre n'est pas obligatoire pour les fluides propres. Pour les fluides très chargés, il est recommandé d'insérer un filtre de 200 micromètres devant l'entrée pour protéger le capteur.

Comment nettoyer l'appareil ?

L'appareil ne nécessite aucun entretien. Il ne doit pas être nettoyé par l'utilisateur. En cas de salissure, adressez-vous au fabricant.

Puis-je réparer l'appareil moi-même ?

Non, l'appareil ne doit être réparé que par le fabricant. Toute modification ou réparation non autorisée annule la garantie et peut causer des dommages.

Quelle est la tension d'alimentation requise ?

L'alimentation doit être conforme à la TBTS (Très Basse Tension de Sécurité) ou TBTP (Très Basse Tension de Protection). Le raccordement doit être effectué par un électricien qualifié.

Où trouver plus d'informations techniques ?

Scannez le code QR sur l'appareil ou l'emballage, ou consultez documentation.ifm.com pour la notice complète, les données techniques et les homologations.

MODE D'EMPLOI SBG357 IFM

Notice d'utilisation

Débitmètre mécatronique

SBx3xx

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés.... 3
1.2 Avertissements.... 3

2 Consignes de sécurité 4
3 Transport, manutention et stockage 5
4 Usage prévu.... 6

4.1 Applications 6

5 Montage.... 7

5.1 Raccord process.... 7
5.2 Accessoires de montage 8
5.3 Montage en cas d'eau sale 8

6 Raccordement électrique.... 9

7 Réglages 10

7.1 ▶ Régler le seuil de commutation sur l'appareil 10
7.2 Effectuer le réglage du débit.... 10

8 Fonctionnement 11
9 Maintenance, réparation et élimination 12

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

En gras Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence croisée sans lien
Référence croisée avec lien

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

▷ Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

▷ Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

▷ Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

• L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Transport, manutention et stockage

▶ Stocker l'appareil dans son emballage d'origine.
▶ Si l'appareil doit être restocké, utiliser l'emballage d'origine.
▶ Sinon, munir les connexions non utilisées soit d'un connecteur correspondant, soit d'un capuchon de protection et emballer l'appareil de manière appropriée.
▶ Lors du stockage, respecter les conditions environnantes permissibles pour l'appareil (Données techniques).

4 Usage prévu

L'appareil surveille des liquides.

Il détecte le débit volumique (débit/temps) selon le principe de la pression différentielle et commute la sortie.

▷ Le seuil de commutation est réglable.

4.1 Applications

• Eau
• Solutions avec glycol
• Lubrifiants

En raison de la sensibilité aux parasites dans la plage de la fréquence de l'oscillateur (0,500 à 0,550 MHz), due à la technologie utilisée, un test selon EN 61000-4-6 avec un niveau d'essai de 10 V entraîne une commutation intempestive de la sortie de commutation. Après la perturbation, l'appareil testé revient automatiquement à son fonctionnement initial.

INFORMATION IMPORTANTE

Congélation du fluide.

▷ Le capteur peut être endommagé.
▶ Veillez à ce que le fluide contenu dans le capteur ne gèle pas pendant le fonctionnement et le transport.

5 Montage

ATTENTION

Pendant le montage ou en cas de défaut (p.ex. boîtier cassé), une haute pression ou des fluides chauds peuvent s'échapper de l'installation.

▷ Risque de blessure dû à la pression ou aux brûlures.
▶ S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
▶ S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.
▶ Utiliser une protection adéquate (p.ex. capot protecteur) de manière à éviter que des fluides jaillissants ne puissent porter atteinte à la sécurité des personnes.

5.1 Raccord process

▶ Eviter des différences de section importantes sur l'entrée.
▶ Installer l'appareil en ligne selon le sens du débit (flèche) et serrer aux méplats pour le serrage.

Ne serrer pas le boîtier dans un étau.

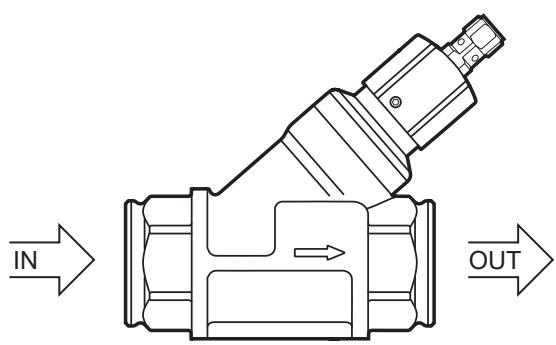

Fig. 1: Raccord process

IN : entrée

OUT : sortie

Des longueurs droites avant l'entrée ou après la sortie du capteur ne sont pas nécessaires.

Le capteur a la fonction d'un clapet antiretour.

5.2 Accessoires de montage

▶ Si nécessaire, fixer l'appareil par le bas sur la platine de montage (non fournie) :

Fig. 2: Installation avec plaque de montage

1 : trou taraudé M8 (profondeur 6 mm) sur le dessous de l'appareil

5.3 Montage en cas d'eau sale

▶ Insérer un filtre de 200 micromètres devant l'entrée (IN).
▶ Installer le capteur horizontalement.
▶ Respecter l'angle d'inclinaison vers l'axe horizontale :

Fig. 3: Montage en cas d'eau sale

En cas de fluide propre le montage dans les tubes verticaux est également possible.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Fig. 4: Schéma de branchement (couleurs selon DIN EN 60947-5-2)

BN : Brun

BU : Bleu

BK : Noir

Informations sur les connecteurs femelles disponibles sur : www.ifm.com.

7 Réglages

Il y a 2 options de régler le seuil de commutation :

• Régler le seuil de commutation sur l'appareil.
  • Effectuer le réglage du débit.

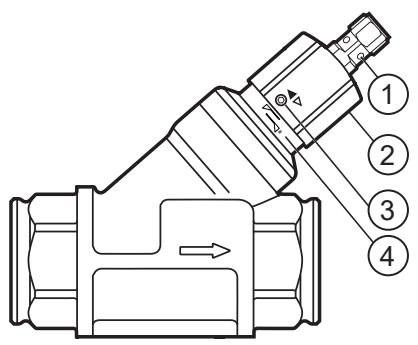

Fig. 5: Réglage du seuil

1 : LED jaune (état de commutation)
2 : tambour de réglage

3 : vis de blocage

4 : échelle de réglage

Ne pas tourner le tambour au-delà de la valeur maximum de la plage de réglage (Données techniques) pour éviter des commutations intempestives.

7.1 Régler le seuil de commutation sur l'appareil

▶ Desserrer la vis de blocage.
▶ Tourner le tambour jusqu'à ce que la valeur de consigne soit visible sur l'échelle de réglage.
▶ Serrer la vis de blocage.

7.2 Effectuer le réglage du débit

▶ Activer le débit normal dans l'installation.
▶ Desserrer la vis de blocage.
Régler le seuil de commutation en tournant le tambour lentement :
▷ Le seuil de commutation est atteint dès que la LED s'allume.
▶ Serrer la vis de blocage.

8 Fonctionnement

Après la mise sous tension, l'appareil est opérationnel.

L'appareil détecte le débit et commute la sortie selon le réglage.

• Sortie fermée (LED = allumée), si débit ≥ seuil de commutation.
• Sortie ouverte (LED = éteinte), si débit < seuil de commutation.

9 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

▶ S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

En cas de fluides très chargés :

▶ insérer un filtre devant l'entrée (IN). Recommandation : utiliser un filtre de 200 micromètres.
