UGT509 - Nettoyeur à ultrasons IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur à ultrasons pour surveillance de niveaux et détection d'objets
Marque	IFM
Modèle	UGT509
Alimentation	18-30 V DC (via fils BN et BU)
Sorties	2 sorties de commutation (OUT1, OUT2) configurable, compatibles IO-Link
Fonctions principales	Détection d'objets, surveillance de niveaux, fonction fenêtre et hystérésis, inversion de sortie, IO-Link
Zone morte	Présente (consulter la fiche technique)
Réglages	Par bouton Teach ou via interface IO-Link
Indicateurs LED	LED jaunes (état sorties 1/2), LED verte (écho détecté)
Matériau du boîtier	Métal (selon UL 508)
Distance de sécurité électrique	≥ 12,7 mm entre capteur et parties non isolées sous tension
Entretien	Nettoyer avec un chiffon sec. Éviter les solvants agressifs.
Sécurité	Utilisation conforme, montage par personnel qualifié, protection mécanique des câbles
Réparabilité	Aucune pièce détachable. Contacter le fabricant en cas de dysfonctionnement.
Documents	Notice d'utilisation disponible en téléchargement, fiche technique sur www.ifm.com

FOIRE AUX QUESTIONS - UGT509 IFM

Comment installer le capteur UGT509 ?

Fixez l'appareil à l'aide d'un dispositif de fixation adapté. Respectez la zone morte indiquée dans la fiche technique. Pour les boîtiers métalliques, maintenez une distance minimale de 12,7 mm avec les parties sous tension non isolées.

Comment régler les sorties de commutation ?

Appuyez sur le bouton Teach pendant 2 à 6 secondes pour entrer en mode programmation. Positionnez l'objet à détecter à l'emplacement souhaité (P1 ou P2) et appuyez brièvement sur Teach. Les LED jaunes confirment le réglage.

Que signifient les voyants LED ?

Les LED jaunes (1/2) indiquent l'état des sorties de commutation. La LED verte signale la détection d'un écho (objet ou arrière-plan). En mode programmation, les clignotements renseignent sur l'étape en cours.

Comment restaurer les réglages usine ?

Orientez le capteur de sorte qu'aucun écho ne soit reçu (LED verte éteinte). Entrez en mode programmation (Teach 2-6 s) puis appuyez une fois sur Teach. Les LED jaunes clignotent rapidement pour confirmer.

Qu'est-ce que la zone morte et comment en tenir compte ?

La zone morte est la région proche du capteur où aucune détection n'est possible. Consultez la fiche technique pour connaître sa valeur. Veillez à ce que les objets à détecter se situent au-delà de cette zone.

Comment utiliser l'interface IO-Link ?

L'appareil est compatible IO-Link. Pour la configuration, connectez un maître IO-Link. Téléchargez les IODD et les informations de paramétrage sur www.ifm.com. L'accès aux données process et de diagnostic est possible en fonctionnement.

Quelle est la signification des couleurs des fils ?

BN (brun) : L+ ; BU (bleu) : L- ; BK (noir) : OUT1 / IO-Link ; WH (blanc) : OUT2. Les couleurs suivent la norme DIN EN 60947-5-2.

Le capteur peut-il fonctionner en milieu humide ?

Le capteur est conçu pour des environnements industriels standards. Protégez-le de l'humidité excessive et des projections d'eau. Référez-vous à la fiche technique pour l'indice de protection précis.

Comment tester le bon fonctionnement du capteur ?

Placez un objet dans le champ de détection. La LED verte doit s'allumer. Vérifiez les sorties avec un multimètre ou via IO-Link. Si aucune réaction, procédez à un réglage ou restaurez les paramètres usine.

Que faire si le capteur ne détecte pas correctement ?

Vérifiez l'alignement, la propreté de la face active, et la distance par rapport à la zone morte. Assurez-vous que l'objet réfléchit bien les ultrasons. Effectuez une reprogrammation ou contactez le support IFM.

MODE D'EMPLOI UGT509 IFM

Notice d'utilisation

Détecteur réflexion directe à ultrasons

avec IO-Link

UGT203

UGT206

UGT509

UGT512

80275568 / 00 05 / 2018

1 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 2 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2 Fonctionnement et caractéristiques

Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.

3 Montage

▶ Fixer l'appareil à l'aide d'un dispositif de fixation

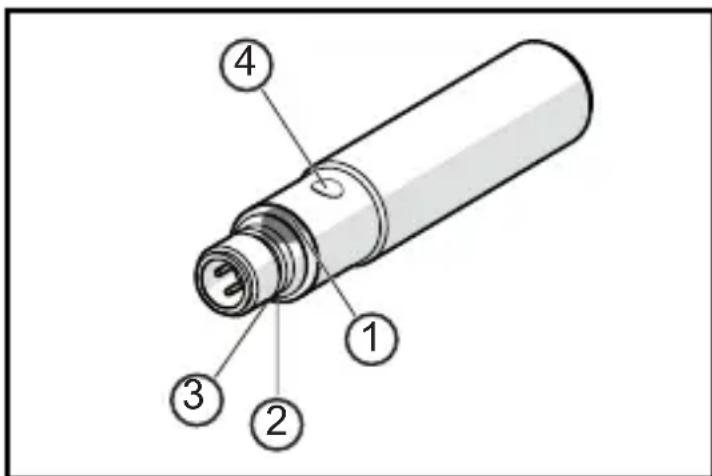

1/2 : LED d'état 1/2 (jaunes), aide au réglage et indication de sortie
3 : LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté
4 : bouton Teach

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

▶ Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détection d'objets.

Pour appareils avec boîtier métallique (selon UL 508) :

▶ Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com

→ Informations générales sur le montage et le fonctionnement.

4 Raccordement électrique

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil (selon le type choisi) :

BK : noir

BN : brun

BU : bleu

WH : blanc

Couleurs selon DIN EN 60947-5-2

• OUT1 : sortie de commutation / IO-Link
• OUT2 : sortie de commutation

5 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via IO-Link ( 5.1) ou via le bouton Teach ( 5.2).

5.1 IO-Link

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link approprié et d'un câble adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

5.2 Bouton Teach

5.2.1 Démarrer le mode de programmation

▶ Appuyer sur le bouton Teach pendant 2 s...6 s.

Les LED d'état 1/2 jaunes clignotent (1 Hz), l'appareil est en mode de programmation.

En cas de programmation non réussie, l'appareil retourne au réglage précédent.

5.2.2 Régler le comportement des sorties

▶ Démarrer le mode de programmation ( 5.2.1).

▶ Positionner l'objet sur P1 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent (2,5 Hz), le réglage P1 est terminé.

▶ Positionner l'objet sur P2 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), le réglage P2 est terminé.

5.2.3 Inverser le comportement des sorties

▶ Appuyer sur le bouton Teach > 6 s.

Les LED d'état 1/2 jaunes clignotent (> 10 Hz).

Les LED d'état 1/2 jaunes clignotent brièvement (> 4 Hz).

La fonction de sortie est inversée.

5.2.4 Restaurer les réglages usine

▶ Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte.

▶ Démarrer le mode de programmation ( 5.2.1).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), les réglages usine sont restaurés.

En cas de détection d'objets, les signaux de sortie suivants sont fournis :

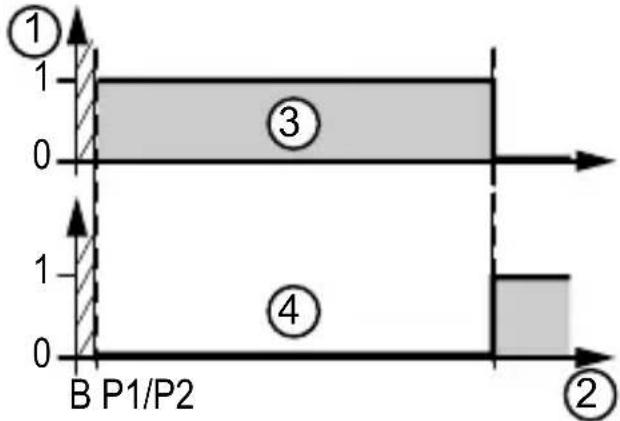

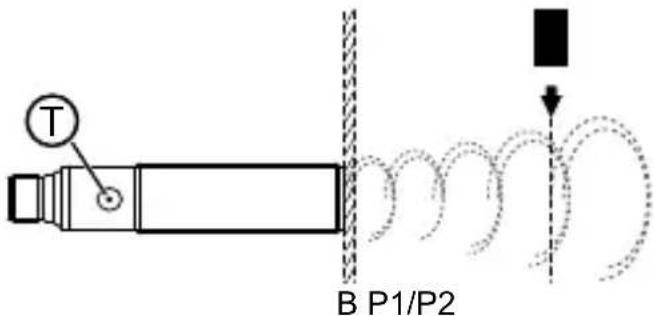

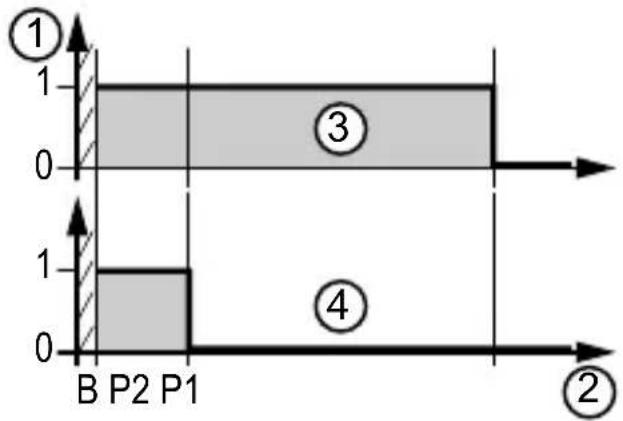

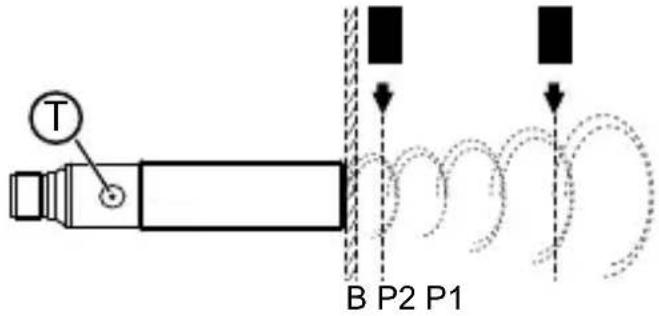

Fig. 1 : fonction fenêtre P1 > P2	Fig. 2 : fonction hystérésis P1 = P2
Sorties de commutation Sorties de commutation (antivalentes)

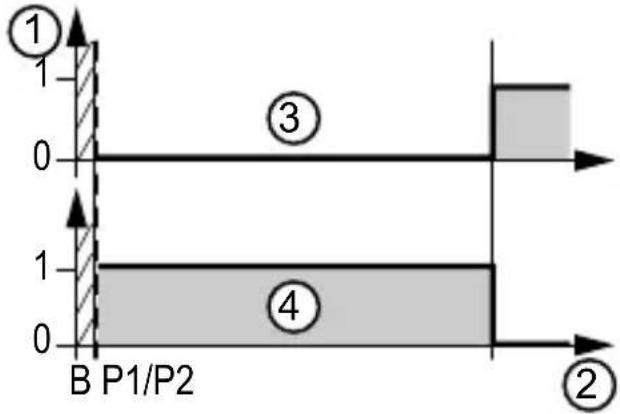

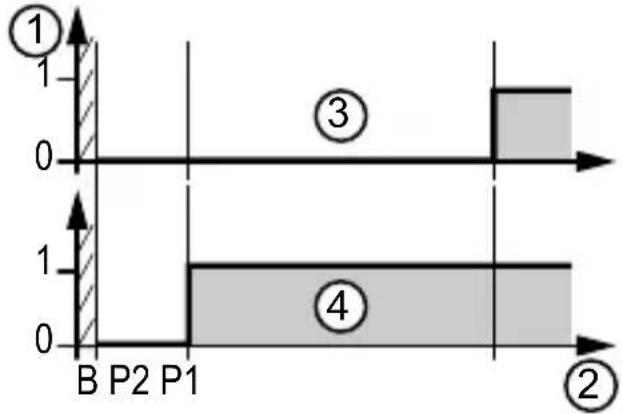

Sorties de commutation inversées Sorties de commutation inversées
1: comportement des sorties2: distance à l'objet3: OUT1 (sortie de commutation)4: OUT2 (sortie de commutation)	B : zone morteP : position programmée par TeachT : bouton Teach

Données techniques et informations supplémentaires sur www.ifm.com.
