Type de produit	Détecteur réflexion directe à ultrasons
Modèle	UIT513
Marque	IFM
Fonction principale	Surveillance de niveaux et détection d'objets par ultrasons
Alimentation	18-30 V DC (selon norme EN 60947-5-2)
Sortie 1 (OUT1)	Sortie de commutation (BK)
Sortie 2 (OUT2)	Sortie analogique (WH)
Indicateurs LED	LED d'état 1/2 (jaunes) et LED écho (verte)
Réglage	Bouton Teach pour réglage des points de commutation (P1, P2)
Zone morte	Présence d'une zone morte à respecter (voir fiche technique)
Protection	Distance minimum de 12,7 mm entre capteur et parties non isolées sous tension (boîtier métallique)
Montage	Fixer à l'aide d'un dispositif de fixation
Raccordement électrique	4 fils : BN (L+), BU (L-), BK (OUT1), WH (OUT2)
Réglages usine	Restauration possible via bouton Teach
Conditions d'utilisation	Éviter les surfaces absorbant le son ; pas de détection dans la zone morte
Documentation	Notice d'utilisation disponible sur www.ifm.com

FOIRE AUX QUESTIONS - UIT513 IFM

Comment régler les points de commutation P1 et P2 ?

Placez l'objet sur P1, appuyez sur le bouton Teach pendant 1 s. Les LED d'état clignotent (2,5 Hz). Puis placez l'objet sur P2 et appuyez à nouveau sur Teach pendant 1 s. Les LED clignotent brièvement (4 Hz) pour confirmer le réglage.

Que faire si les LED ne clignotent pas lors de la programmation ?

Vérifiez que l'appareil est correctement alimenté (18-30 V DC) et que le bouton Teach est enfoncé pendant la durée requise (2-6 s pour le mode programmation). Si le problème persiste, consultez la notice complète ou contactez le support IFM.

Comment inverser le comportement des sorties ?

Appuyez sur le bouton Teach pendant plus de 6 s. Les LED d'état clignotent rapidement (>10 Hz) puis brièvement (>4 Hz). La fonction de sortie est alors inversée.

Comment restaurer les réglages usine ?

Orientez l'appareil de façon à ce qu'aucun écho ne soit reçu (LED écho éteinte). Démarrez le mode programmation (Teach 2-6 s), puis appuyez sur Teach pendant 1 s. Les LED clignotent brièvement (4 Hz) pour confirmer la restauration.

Quelle est la portée de détection de l'UIT513 ?

La portée exacte n'est pas indiquée dans le manuel. Consultez la fiche technique sur le site IFM pour les distances de détection et les zones mortes spécifiques.

Le détecteur peut-il détecter des objets transparents ou liquides ?

Oui, les capteurs à ultrasons ne sont pas affectés par la transparence des matériaux. Ils peuvent détecter des liquides, des verres ou des plastiques transparents, à condition que les surfaces ne soient pas trop absorbantes pour les ondes sonores.

Comment monter correctement l'appareil ?

Fixez l'appareil à l'aide d'un dispositif de fixation adapté. Respectez la zone morte (non détection) et, pour les boîtiers métalliques, une distance minimale de 12,7 mm entre le capteur et les parties sous tension non isolées.

Que signifie la LED écho verte ?

La LED écho (verte) s'allume lorsqu'un objet ou l'arrière-plan est détecté par le capteur. Si elle est éteinte, aucun écho n'est reçu (par exemple, dans la zone morte ou en l'absence d'objet).

Puis utiliser ce détecteur dans un environnement humide ou poussiéreux ?

Le manuel ne précise pas le degré de protection (IP). Vérifiez les spécifications techniques sur la fiche produit IFM pour déterminer l'aptitude aux environnements difficiles.

Comment effectuer une programmation par Teach ?

Appuyez sur le bouton Teach pendant 2 à 6 secondes pour entrer en mode programmation (LED d'état clignotent à 1 Hz). Ensuite, selon l'opération souhaitée (réglage P1/P2, inversion, restauration), suivez les séquences décrites dans la notice.

MODE D'EMPLOI UIT513 IFM

Notice d'utilisation

Détecteur réflexion directe à ultrasons

sans IO-Link

UIT510

UIT511

UIT513

UIT514

UIT516

UIT517

80278207 / 00 02 / 2019

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 3 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Fonctionnement et caractéristiques

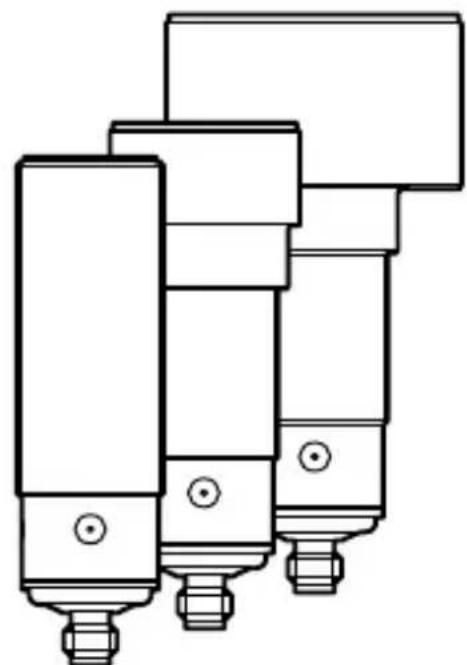

Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.

4 Montage

▶ Fixer l'appareil à l'aide d'un dispositif de fixation

1/2 : LED d'état 1/2 (jaunes), aide au réglage et indication de sortie
3 : LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté
4 : bouton Teach

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

▶ Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détection d'objets.

Pour appareils avec boîtier métallique (selon UL 508) :

▶ Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com → Informations générales sur le montage et le fonctionnement.

5 Raccordement électrique

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil (selon le type choisi) :

BK : noir

BN : brun

BU : bleu

WH : blanc

Couleurs selon DIN EN 60947-5-2

• OUT1 : sortie de commutation
• OUT2 : sortie analogique

6 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via le bouton Teach ( 6.1).

6.1 Bouton Teach

6.1.1 Démarrer le mode de programmation

▶ Appuyer sur le bouton Teach pendant 2 s...6 s.

Les LED d'état 1/2 jaunes clignotent (1 Hz), l'appareil est en mode de programmation.

En cas de programmation non réussie, l'appareil retourne au réglage précédent.

6.1.2 Régler le comportement des sorties

▶ Démarrer le mode de programmation ( 6.1.1).

▶ Positionner l'objet sur P1 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent (2,5 Hz), le réglage P1 est terminé.

▶ Positionner l'objet sur P2 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), le réglage P2 est terminé.

6.1.3 Inverser le comportement des sorties

▶ Appuyer sur le bouton Teach > 6 s.

Les LED d'état 1/2 jaunes clignotent (> 10 Hz).

Les LED d'état 1/2 jaunes clignotent brièvement (> 4 Hz).

La fonction de sortie est inversée.

6.1.4 Restaurer les réglages usine

▶ Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte.

▶ Démarrer le mode de programmation ( 6.1.1).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), les réglages usine sont restaurés.

En cas de détection d'objets, les signaux de sortie suivants sont fournis :

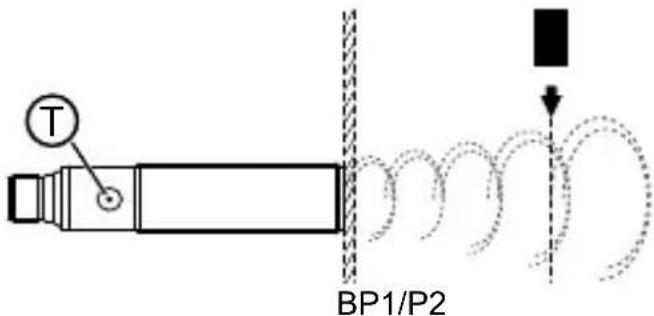

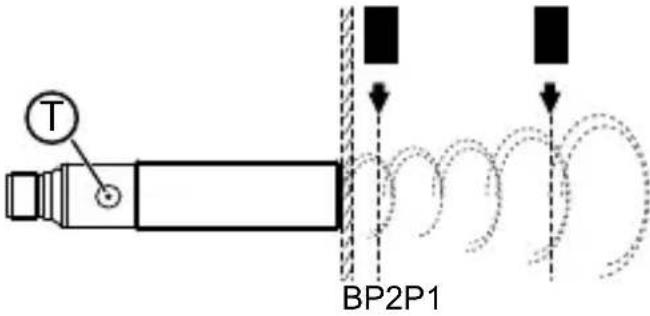

Fig. 1 : fonction fenêtre P1 > P2	Fig. 2 : fonction hystérésis P1 = P2

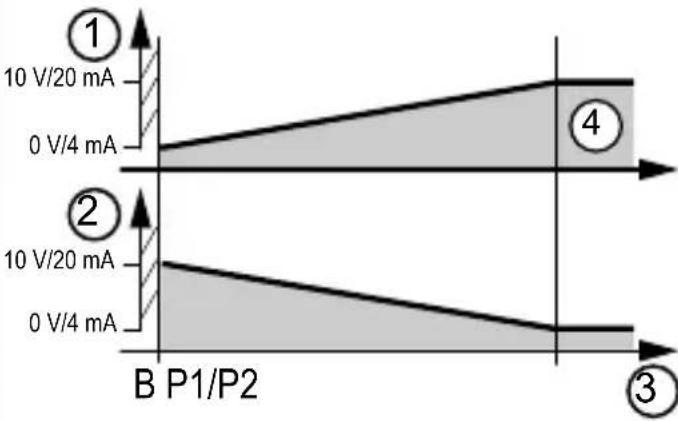

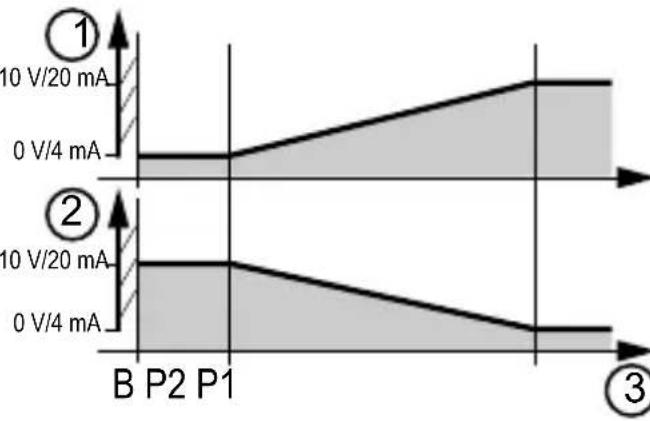

Signal analogique pour la fonction fenêtre	Signal analogique pourla fonction hystérésis

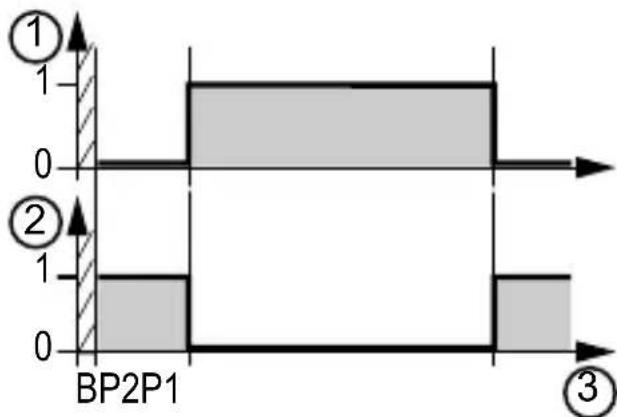

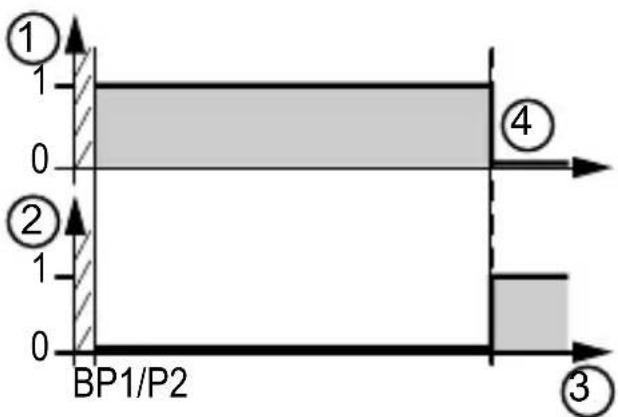

Signal de commutation pour la fonction fenêtre	Signal de commutation pour la fonction hystérésis
1: Ausgangsverhalten	B : zone morte
2: Signal de sortie inversé	P : position programmée par Teach
3: Distance objet	T : bouton Teach
4: Réglage usine

Données techniques et informations supplémentaires sur www.ifm.com.
