Type de produit	Détecteur à ultrasons réflexion directe sans IO-Link
Marque	IFM
Modèle	UGT503
Alimentation	10-30 V DC (selon variante)
Sorties	Sortie de commutation PNP/NPN ou sortie analogique (selon variante)
Raccordement électrique	4 fils : BK (noir), BN (brun), BU (bleu), WH (blanc)
LED d'état	LED jaune (état de sortie), LED verte (écho)
Zone morte	Présente (consulter la fiche technique)
Programmation	Par fil de programmation (apprentissage)
Fonctions de sortie	Fenêtre, hystérésis, inversion de signal
Réinitialisation usine	Possible via la procédure d'apprentissage
Montage	Fixation à l'aide d'un dispositif de montage
Distance minimale (UL 508)	12,7 mm entre le capteur et les parties sous tension non isolées (boîtier métallique)
Matériau du boîtier	Métal ou plastique selon variante
Indice de protection	IP67 (estimation)
Température de fonctionnement	-25 à 60 °C (estimation)
Longueur de câble	2 m (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter les solvants agressifs
Sécurité	Respecter les consignes de sécurité : mise hors tension avant raccordement, utilisation par personnel qualifié
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le service après-vente IFM
Informations générales	Notice complète disponible sur www.ifm.com

FOIRE AUX QUESTIONS - UGT503 IFM

Quel est le type de produit IFM UGT503 ?

L'IFM UGT503 est un détecteur à ultrasons à réflexion directe, conçu pour la surveillance de niveaux et la détection d'objets.

Comment raccorder électriquement le capteur ?

Mettre l'installation hors tension. Raccorder les fils : BK (noir) pour la sortie, BN (brun) pour l'alimentation positive, BU (bleu) pour l'alimentation négative, WH (blanc) pour l'apprentissage (programmation). Les couleurs suivent la norme DIN EN 60947-5-2.

Qu'est-ce que la zone morte et comment en tenir compte ?

La zone morte est la distance minimale devant le capteur où aucune détection n'est possible. Il ne faut pas placer d'objet dans cette zone. Consultez la fiche technique pour connaître la valeur exacte.

Comment programmer les sorties par apprentissage ?

Branchez le fil de programmation (WH) sur L+ (PNP) ou L- (NPN) pendant 2 à 6 secondes pour entrer en mode programmation. Placez l'objet sur P1 puis P2 pour régler les seuils. La LED jaune clignote pour confirmer.

Peut-on inverser le comportement de sortie ?

Oui, en branchant le fil de programmation pendant plus de 6 secondes. La LED jaune clignote rapidement (4 Hz) pour confirmer l'inversion du signal de sortie.

Comment restaurer les réglages d'usine ?

Orientez le capteur pour qu'aucun écho ne soit reçu (LED verte éteinte). Entrez en mode programmation (2 à 6 s) puis branchez le fil d'apprentissage pendant 1 seconde. La LED jaune clignote brièvement (4 Hz) pour confirmer.

Quelles sont les consignes de sécurité importantes ?

Lisez le manuel avant utilisation. Le montage, le raccordement et la mise en service doivent être effectués par du personnel qualifié. Protégez les appareils et câbles contre les dommages. Respectez les distances de sécurité (12,7 mm pour boîtier métallique selon UL 508).

Comment monter le capteur ?

Fixez l'appareil à l'aide du dispositif de fixation fourni. Évitez les surfaces absorbant le son qui réduisent les performances. Tenez compte de la zone morte et de l'orientation.

Que signifient les LED ?

La LED jaune indique l'état de la sortie de commutation ou sert d'aide au réglage. La LED verte (écho) s'allume lorsque l'objet ou l'arrière-plan est détecté.

Où trouver plus d'informations techniques ?

Consultez la fiche technique complète et les informations de montage sur le site www.ifm.com.

MODE D'EMPLOI UGT503 IFM

Notice d'utilisation Détecteur réflexion directe à ultrasons sans IO-Link

UGT20x

UGT21x

UGT50x

UGT52x

80237715 / 00 02 / 2019

1 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( 2 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2 Fonctionnement et caractéristiques

Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.

3 Montage

Fixer l'appareil à l'aide d'un dispositif de fixation.

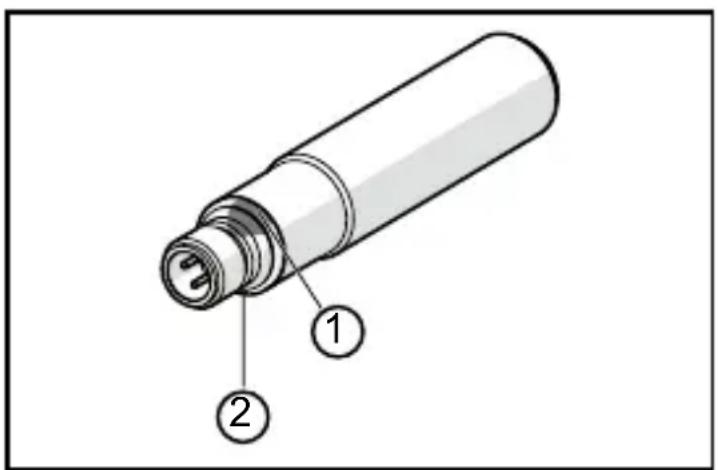

1: LED d'état (jaune), aide au réglage et indication de sortie 2: LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

• Tenir compte de la zone morte (→ Fiche technique):
• Dans la zone morte, il n'y a pas de détention d'objets.

Pour appareils avec boîtier métallique (selon UL 508) :

Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com → Informations générales sur le montage et le fonctionnement

4 Raccordement électrique

Mettre l'installation hors tension. Raccorder l'appareil (selon le type choisi) :

BK : noir

BN: brun

BU: bleu

WH: blanc

Appareils avec sortie de commutation

• OUT: sortie de commutation
• Apprentissage : fil de programmation

Appareils avec sortie analogue

• OUT : sortie analogue
• Apprentissage : fil de programmation

Couleurs selon DIN EN 60947-5-2

5 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via le fil de programmation ( 5.1).

5.1 Apprentissage par fil

Sortie de commutation : Teach avec L+ (PNP)

Sortie de commutation : Teach avec L- (NPN)

Sortie analogue : Teach avec L-

En cas de programmation non réussie, l'appareil retourne au réglage précédent.

5.1.1 Démarrer le mode de programmation

Raccorder l'entrée d'apprentissage pendant 2 s...6 s ( 5.1 Apprentissage par fil).

La LED d'état jaune clignote >1 s (1 Hz), l'appareil est en mode de programmation.

5.1.2 Régler le comportement des sorties

Démarrer le mode de programmation ( 5.1.1). Positionner l'objet sur P1

La LED d'état jaune clignote (2,5 Hz), le réglage de P1 est terminé. Positionner l'objet sur P2 La LED d'état jaune clignote brièvement (4 Hz), le réglage P2 est terminé.

5.1.3 Inverser le comportement des sorties

Raccorder l'entrée d'apprentissage pendant >6 s ( 5.1 Apprentissage par fil).

La LED d'état jaune clignote (>10Hz). La LED d'état jaune clignote brièvement (> 4 Hz). Le signal de sortie est inversé.

5.1.4 Restauration des réglages usine

Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte. Démarrer le mode de programmation ( 5.1.1).

Raccorder l'entrée d'apprentissage pendant 1 s.

La LED d'état jaune clignote < 1 s (4 Hz), le réglage usine est rétabli.

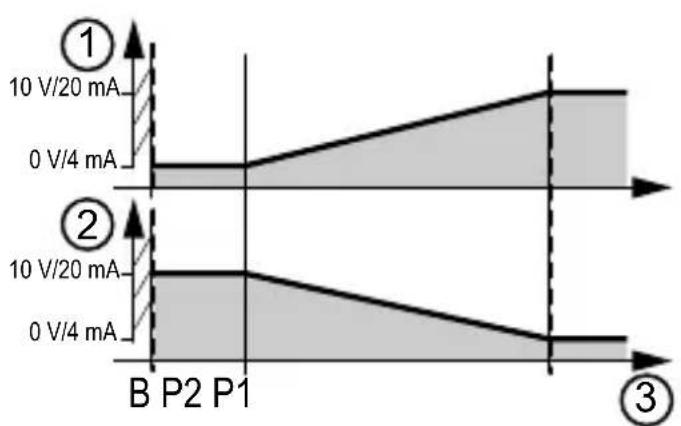

En cas de détention d'objets, les signaux de sortie suivants sont fournis :

Fig. 1 : fonction fenêtre P1 > P2

Fig. 2: fonction hystérésis P1 = P2 Signal analogue pour la fonction fenêtre Sig

signal analogue pour la fonction hystérésis

Signal de commutation pour la fonction fenêtre

Signal de commutation pour la fonction hysteresis

1: comportement des sorties 2: signal de sortie inversé 3: distance à l'objet 4: réglages usine

B: zone morte P: position programmée par Teach T: bouton Teach

Données techniques et informations supplémentaires sur www.ifm.com
