Type de produit	Barrière photoélectrique
Marque	IFM
Modèle	OJ5016
Alimentation	DC (PNP/NPN selon modèle)
Portée	Voir étiquette produit (portée max. atteinte avec bon alignement)
Type de faisceau	Laser visible, classe 1 (CEI 60825-1)
Fonction de détection	Sans contact, commutation sur présence d'objet
Réglage de sensibilité	Teach-in via bouton ou fil teach (broche 2/blanc)
Fonction de sortie	Programmable (éclairement/obscurcissement) via bouton ou fil teach
Indications LED	Verte (opérationnel), jaune (sortie commutée), rouge (perturbation)
Montage	Clip de fixation fourni, orientation précise requise
Raccordement électrique	4 fils (L+, L-, teach, sortie) selon schéma
Entretien	Nettoyage des lentilles sans solvants ni produits agressifs
Réparabilité	Boîtier non ouvrable, aucun composant réparable par l'utilisateur
Sécurité	Respecter les consignes de sécurité laser et électriques
Dimensions approximatives	Environ 60 x 30 x 20 mm (sans clip)
Poids approximatif	Environ 50 g

FOIRE AUX QUESTIONS - OJ5016 IFM

Comment installer la barrière photoélectrique IFM OJ5016 ?

Fixez le récepteur (OJELxx) avec le clip fourni, puis orientez l'émetteur (OJSLxx) face au récepteur. Serrez les vis du clip et glissez l'appareil jusqu'au clic. Évitez les vibrations et utilisez les équerres de réglage fin (E20975/E20976) pour un alignement précis.

Quel type d'alimentation électrique est nécessaire ?

L'appareil fonctionne en courant continu (DC). Assurez une alimentation conforme à EN 50178. Le raccordement se fait selon le schéma : broche 1 (L+), broche 2 (teach/blanc), broche 3 (L-), broche 4 (sortie). Utilisez un modèle PNP ou NPN selon votre installation.

Comment régler la sensibilité pour détecter des objets fixes ?

Appuyez sur le bouton de réglage pendant environ 2 secondes jusqu'à ce que la LED rouge clignote (mode programmation). Placez l'objet dans le faisceau et appuyez 1 fois, puis retirez l'objet et appuyez 1 fois. La sensibilité est mémorisée. Vous pouvez aussi utiliser le fil teach.

Comment régler la sensibilité pour des objets en mouvement ?

Mettez l'appareil en mode programmation (appui long 2 s). Faites passer les objets dans le faisceau à une fréquence entre min. 8 Hz et la fréquence max. pendant environ 1 seconde. Appuyez 1 fois pour la mesure avec objets, puis une seconde fois sans objet. La sensibilité est adaptée.

Que faire si la barrière ne détecte pas correctement ?

Vérifiez l'alignement de l'émetteur et du récepteur. Nettoyez les lentilles avec un chiffon doux et sec (pas de solvants). Vérifiez les LED : rouge allumée indique un déréglage ou des lentilles sales. Réalisez un nouveau réglage de sensibilité.

Comment changer la fonction de sortie (éclairement/obscurcissement) ?

Appuyez sur le bouton de réglage pendant 10 secondes. Après 2 s, la LED rouge clignote rapidement, puis les LED jaune et verte clignotent en alternance. Après 10 s, toutes les LED s'éteignent : la fonction a basculé. Vous pouvez aussi utiliser le fil teach.

Comment verrouiller/déverrouiller les réglages ?

Pour verrouiller, activez le fil teach (broche 2) en le connectant à L+ (PNP) ou L- (NPN) pendant 15 à 20 secondes. Les réglages sont protégés. Répétez l'opération pour déverrouiller.

Quelles sont les précautions de sécurité à respecter ?

L'appareil est un laser de classe 1 : sécurité intégrée. Cependant, n'effectuez pas d'actions non conformes à la notice. Respectez les normes électriques (EN 50178). Débranchez l'alimentation avant le raccordement. Ne pas ouvrir le boîtier.

Comment nettoyer la barrière photoélectrique ?

Utilisez un chiffon doux et sec pour nettoyer les lentilles. N'utilisez jamais de solvants, de produits abrasifs ou de nettoyants qui pourraient endommager le plastique. Un nettoyage régulier assure une détection fiable.

Où trouver les données techniques complètes ?

Consultez le site web d'IFM (www.ifm.com), sélectionnez votre pays et recherchez la fiche technique du modèle OJ5016. Vous y trouverez les dimensions exactes, la portée, les schémas de raccordement et les certifications.

MODE D'EMPLOI OJ5016 IFM

Notice d'utilisation

Barrage photoélectrique

efector200

OJ50xx Laser

FR

704755 / 00 05 / 2010

1 Remarque préliminaire ....3
1.1 Symboles utilisés ....3
2 Consignes de sécurité ....3
3 Fonctionnement et caractéristiques....4
4 Montage....4
4.1 Montage du clip de fixation fourni 5
5 Raccordement électrique....6
6 Mise en service....6
7 Réglages .... 7
7.1 Réglage de la sensibilité pour des objets stationnaires* ....7
7.2 Réglage de la sensibilité pour des objets en mouvement* ....8
7.3 Réglage de la sensibilité maximale* 9
7.4 Verrou électronique ....9
7.5 Programmation de la fonction de sortie* ......9
8 Fonctionnement ....10
9 Maintenance, réparation et élimination....10

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

Selon cULus

Attention - L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les présentes exigences peuvent être la cause d'une exposition à un rayonnement dangereux.

Lumière laser visible ; APPAREIL À LASER DE CLASSE 1.

CEI 60825-1 : 2007

Conforme à 21 CFR Part 1040.10 à l'exception des déviations suivant

Laser Notice No. 50, juin 2007.

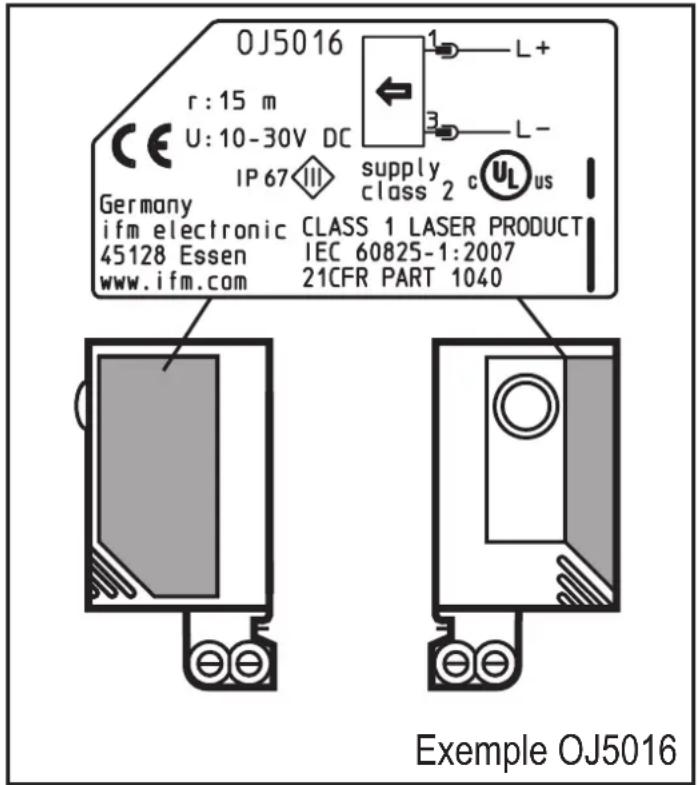

Position de l'étiquette du produit Panneau indicateur

3 Fonctionnement et caractéristiques

Le barrage photoélectrique détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée ("range"): → étiquette.

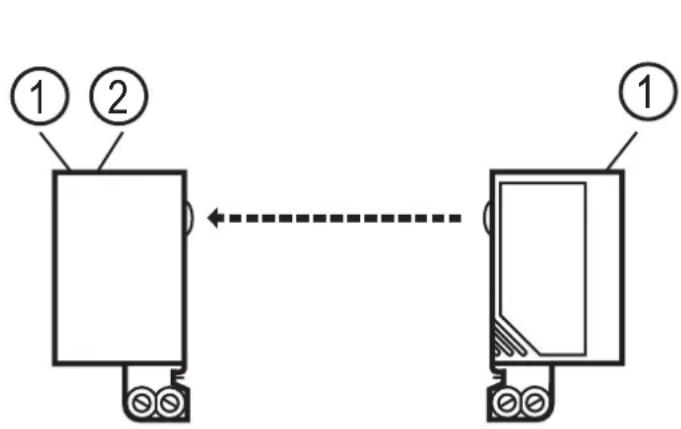

4 Montage

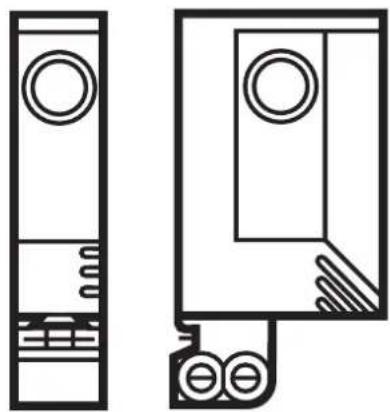

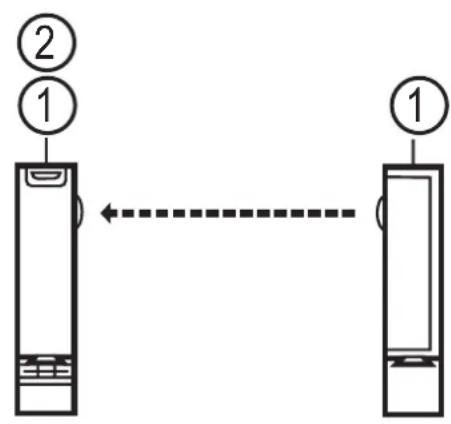

Version side* Version front*

Récepteur Emetteur Récepteur Emetteur

bouton de réglage (sur l'émetteur sans fonction)2:

* Dans les paragraphes suivants le montage et le réglage sont décrits à l'aide de la version front.

Les fonctions des appareils avec version side sont identiques.

Fixer le récepteur (OJELxx) à l'aide d'un dispositif de fixation.

Orienter l'émetteur (OJSLxx) vers le récepteur et le fixer de la même manière. ▶ La portée maximale n'est atteinte qu'en cas d'orientation correcte.

Fixer l'appareil de manière à ce que la position de montage ne puisse pas changer (éviter les fortes vibrations !).

Les appareils laser avec un très petit diamètre du spot lumineux sont fortement focalisés ; de très faibles changements de la position peuvent ainsi mener à un déréglage.

La position optique du faisceau laser peut s'infléchir légèrement de l'axe mécanique. Pour cette raison, l'emploi des équerres de fixation réglage fin E20975 (détection frontale) ou E20976 (détection latérale) est recommandé.

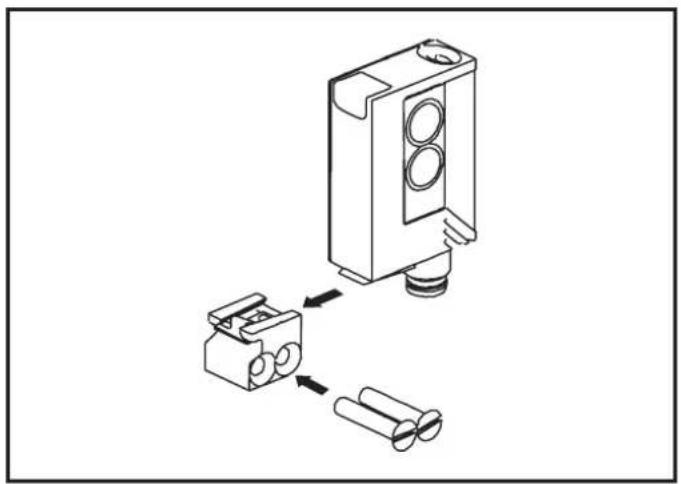

4.1 Montage du clip de fixation fourni

▶ Serrer le clip de fixation avec les vis fournies et glisser l'appareil dans le guide du clip jusqu'au clic du ressort.

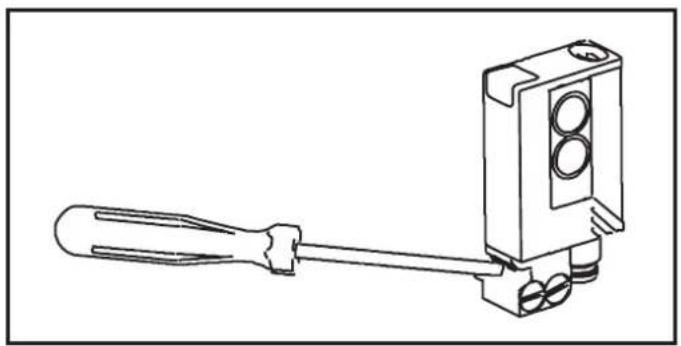

Pour desserrer l'appareil, appuyer le ressort vers le bas à l'aide d'un tournevis et enlever l'appareil du clip de fixation.

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Assurer une alimentation en tension selon EN 50178.

Mettre l'installation hors tension. ▶

Raccorder l'appareil comme suit : ▶

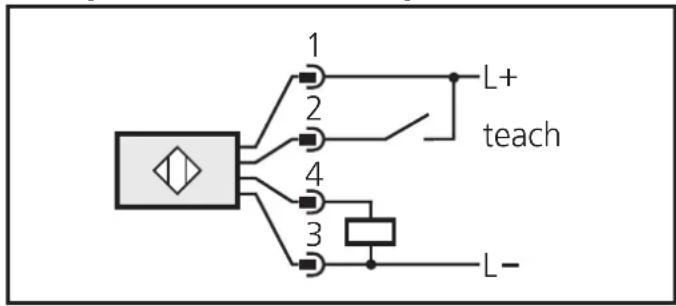

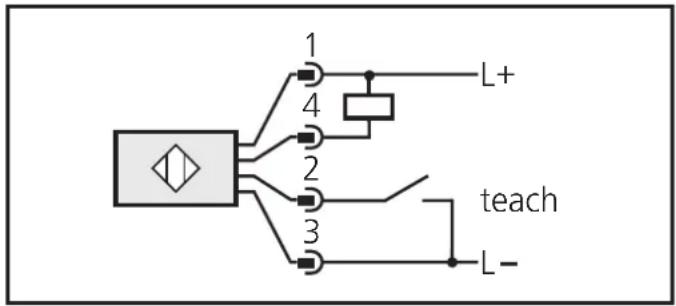

Récepteur DC PNP Récepteur DC NPN


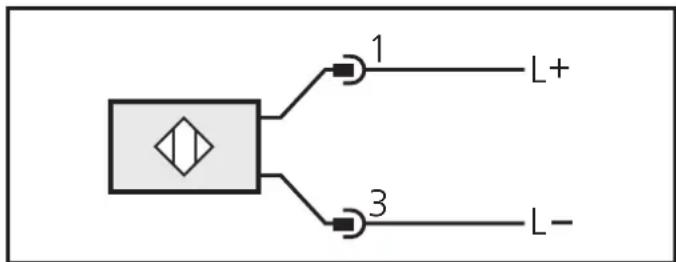

Emetteur DC

Programmation de la fonction de sortie par bouton de réglage ou fil teach ( 7.5 Programmation de la fonction de sortie).

6 Mise en service

Le barrage photoélectrique est opérationnel sans réglages supplémentaires (plug and play) et, est réglé à la portée maximale. Cela signifie que le barrage photoélectrique opère avec la capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si un objet partiellement transparent ou un petit objet est à détecter.

7 Réglages

7.1 Réglage de la sensibilité pour des objets stationnaires\*

1	Passer l'appareil dans le mode programmation. Appuyer pendant env. 2 s jusqu'à ▶ ce que la LED rouge clignote.
	La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance. >L'appareil est en mode de programmation. >

2	Régler la sensibilité avec l'objet. Appuyer 1 x. ▶
	Les LED jaune et verte s'éteignent pendant env. 1 s, ensuite elles clignotent en > alternance.

3	Réglage de la sensibilité sans objet. Appuyer 1 x. ▶
	Les LED jaune et verte s'éteignent pendant env. 1 s. >Après environ 3 s, la LED verte est allumée. >L'appareil est en mode de fonctionnement. >

Les réglages 2 et 3 peuvent aussi être effectués dans l'ordre inverse.

* La sensibilité peut également être réglée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante. Information : Si le réglage via le fil teach n'était pas possible, la sortie est commutée pendant 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité.

Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissement et le signal d'éclairement ont presque la même intensité), la LED rouge clignote après étape 3 pendant env. 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité. Si le bouton de réglage n'est pas touché pendant 15 min lors de la programmation, l'appareil repasse en mode de fonctionnement sans changer la sensibilité.

7.2 Réglage de la sensibilité pour des objets en mouvement\*

1	Passer l'appareil dans le mode programmation. Appuyer pendant env. 2 s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance. > L'appareil est en mode de programmation. >

2	Faire passer les objets dans la zone de détection de la lentille pendant la mesure (env. 1 s) (nombre des objets entre min. 8 Hz et fréquence de commutation max.).
	Les LED jaune et verte s'éteignent pendant env. 1 s, ensuite elles clignotent en > alternance.

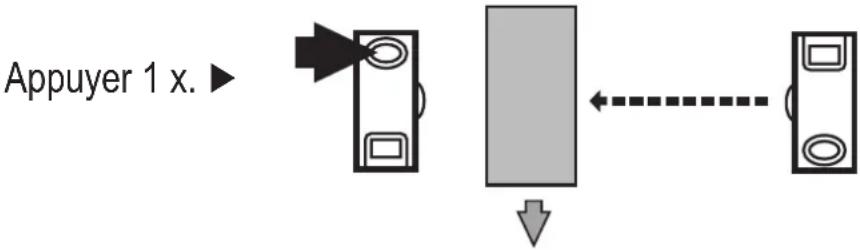

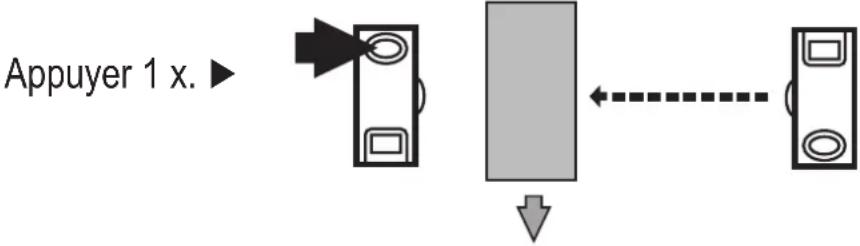

3	Faire passer les objets dans la zone de détection de la lentille pendant la mesure (env. 1 s) (nombre des objets entre min. 8 Hz et fréquence de commutation max.).
	Les LED jaune et verte s'éteignent pendant env. 1 s. >Après environ 3 s, la LED verte est allumée. >L'appareil est en mode de fonctionnement. >

* La sensibilité peut également être réglée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

Information : Si le réglage via le fil teach n'était pas possible, la sortie est commutée pendant 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité.

Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissement et le signal d'éclairement ont presque la même intensité), la LED rouge clignote après étape 3 pendant env. 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité. Si le bouton de réglage n'est pas touché pendant 15 min lors de la programmation, l'appareil repasse en mode de fonctionnement sans changer la sensibilité.

7.3 Réglage de la sensibilité maximale\*

Passer l'appareil dans le mode programmation (→ étape 1).

Interrompre le faisceau. ▶

Appuyer 2 x sur le bouton de réglage (→ étapes 2 et 3). ▶

* La sensibilité maximale peut également être réglée de la même manière via le fil teach (broche 2 / WH) Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

7.4 Verrou électronique

Pour verrouiller, le fil teach est activé pendant env. 15 s à 20 s.*

Pour déverrouiller, le fil teach est activé de nouveau pendant env. 15 s à 20 s.*

* Pour activer la fonction, le fil teach (broche 2 / WH) est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

7.5 Programmation de la fonction de sortie\*

Appuyer pendant10 s.

Après 2 s la LED rouge commence à > clignoter rapidement.Ensuite, les LED jaune et verte clignotent > en alternance.Après 10 s toutes les LED s'éteignent, la > fonction de sortie a changé d'éclairement à obscurcissement (ou vice versa).

* La fonction de sortie peut également être programmée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

8 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.

Affichage par LED. >

LED verte allumée L'appareil est opérationnel.
LED jaune allumée Sortie commutée.
LED rouge allumée	Perturbation lors de la détection de l'objet, par ex. déréglage, encrassement des lentilles
LED jaune + rouge	Clignotent en alternance, 2 Hz : sortie court-circuitée.Clignotent en alternance, 1 Hz : perturbation interne.(sortie non commutée).

9 Maintenance, réparation et élimination

Dégager les lentilles de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient ▶ abîmer la matière plastique.

Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouve aucun composant ▶ réparable par l'utilisateur.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
