Type de produit	Barrière photoélectrique laser
Marque	IFM
Modèle	OJ5039 (série OJ50xx)
Catégorie	Barrière photoélectrique
Portée	Jusqu'à 20 m (selon le modèle)
Alimentation	10-30 V DC
Consommation électrique	< 50 mA
Type de sortie	PNP ou NPN (configurable)
Fonction de sortie	Commutation éclairement/obscurcissement (programmable)
Indicateurs LED	Verte (marche), jaune (sortie), rouge (défaut)
Matériau du boîtier	Plastique
Indice de protection	IP67
Longueur d'onde laser	650 nm (lumière rouge visible)
Classe laser	Classe 1 (CEI 60825-1)
Montage	Clip de fixation fourni ; équerres de réglage fin en option (E20975/E20976)
Poids estimé	Environ 100 g
Température de fonctionnement	-25 °C à +60 °C
Homologations	cULus, CEI 60825-1
Entretien	Nettoyer les lentilles avec un chiffon doux et un solvant non agressif
Sécurité	Rayonnement laser classe 1 : sans danger pour les yeux dans des conditions normales
Réparabilité	Aucune pièce réparable par l'utilisateur ; ne pas ouvrir le boîtier

FOIRE AUX QUESTIONS - OJ5039 IFM

Comment monter la barrière photoélectrique OJ5039 ?

Utilisez le clip de fixation fourni. Serrez le clip avec les vis, puis glissez l'appareil dans le guide jusqu'au clic. Pour un réglage fin, utilisez les équerres E20975 (version frontale) ou E20976 (version latérale).

Comment raccorder électriquement l'OJ5039 ?

Raccordez selon le schéma : broche 1 (BN) à L+, broche 2 (WH) pour le teach, broche 3 (BU) à L-, broche 4 (BK) pour la sortie. Pour les versions PNP, la sortie commute sur L+, pour NPN sur L-. Respectez les normes EN 50178.

Comment régler la sensibilité ?

Appuyez 2 secondes sur le bouton de réglage jusqu'à ce que la LED rouge clignote. Ensuite, appuyez 1 fois avec l'objet présent, puis 1 fois sans objet. Les LED jaune et verte clignotent en alternance pendant la programmation. La sensibilité peut aussi être réglée via le fil teach (broche 2).

Que signifient les LED ?

LED verte allumée : appareil opérationnel. LED jaune allumée : sortie commutée. LED rouge allumée : perturbation (déréglage ou encrassement). LED jaune et rouge clignotent en alternance à 2 Hz : court-circuit de sortie ; à 1 Hz : perturbation interne.

Quelle est la portée de l'OJ5039 ?

La portée maximale est indiquée sur l'étiquette de l'appareil et peut atteindre jusqu'à 20 mètres selon le modèle. Elle n'est atteinte qu'avec un alignement correct de l'émetteur et du récepteur.

Peut-il détecter des objets transparents ?

Oui, grâce au réglage de sensibilité adapté. Utilisez la procédure de programmation avec l'objet présent pour optimiser la détection d'objets partiellement transparents.

Comment nettoyer la barrière ?

Nettoyez les lentilles avec un chiffon doux et un solvant non agressif (pas de produits qui attaquent le plastique). Ne pas ouvrir le boîtier.

Que faire si la barrière ne fonctionne pas ?

Vérifiez l'alimentation, l'alignement et la propreté des lentilles. Si la LED rouge est allumée, réalisez un nouveau réglage de sensibilité. Si les LED clignotent en alternance, vérifiez les connexions pour un court-circuit ou contactez le SAV.

Comment changer la fonction de sortie (éclairement/obscurcissement) ?

Appuyez sur le bouton de réglage pendant 10 secondes : après 2 s la LED rouge clignote, puis les LED jaune et verte clignotent en alternance, puis toutes s'éteignent : la fonction est inversée. Cette opération est également possible via le fil teach.

L'appareil est-il sûr pour les yeux ?

Oui, l'OJ5039 est un appareil laser de classe 1 conforme à la CEI 60825-1. Il est sans danger dans des conditions normales d'utilisation. Évitez cependant de regarder directement le faisceau ou d'utiliser des instruments optiques.

MODE D'EMPLOI OJ5039 IFM

Notice d'utilisation

Barrage photoélectrique

efector200

OJ50xx Laser

FR

704755 / 00 05 / 2010

1 Remarque préliminaire ....3
1.1 Symboles utilisés ....3
2 Consignes de sécurité ....3
3 Fonctionnement et caractéristiques....4
4 Montage....4
4.1 Montage du clip de fixation fourni 5
5 Raccordement électrique....6
6 Mise en service....6
7 Réglages .... 7
7.1 Réglage de la sensibilité pour des objets stationnaires* ....7
7.2 Réglage de la sensibilité pour des objets en mouvement* ....8
7.3 Réglage de la sensibilité maximale* 9
7.4 Verrou électronique ....9
7.5 Programmation de la fonction de sortie* ......9
8 Fonctionnement ....10
9 Maintenance, réparation et élimination....10

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

Selon cULus

Attention - L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les présentes exigences peuvent être la cause d'une exposition à un rayonnement dangereux.

Lumière laser visible ; APPAREIL À LASER DE CLASSE 1.

CEI 60825-1 : 2007

Conforme à 21 CFR Part 1040.10 à l'exception des déviations suivant

Laser Notice No. 50, juin 2007.

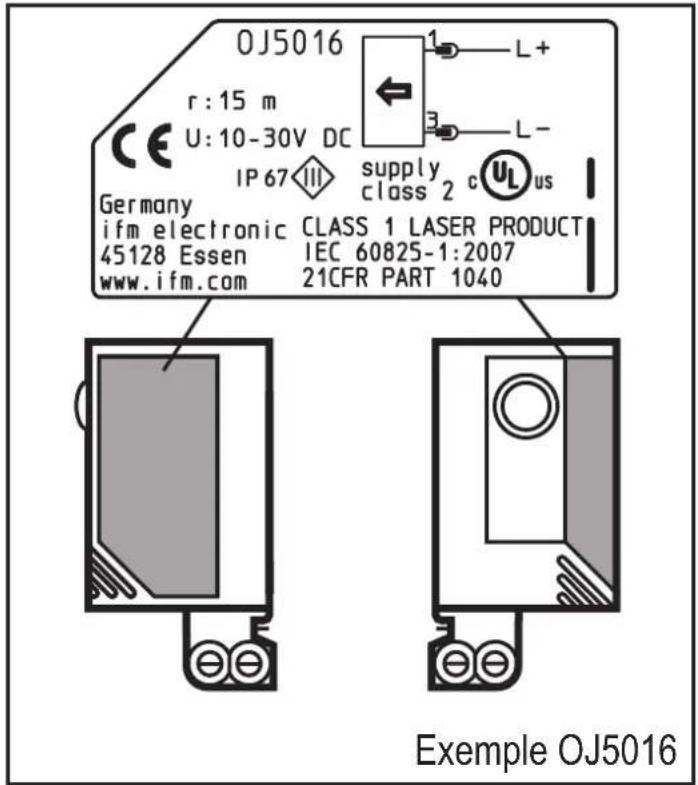

Position de l'étiquette du produit Panneau indicateur

3 Fonctionnement et caractéristiques

Le barrage photoélectrique détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée ("range"): → étiquette.

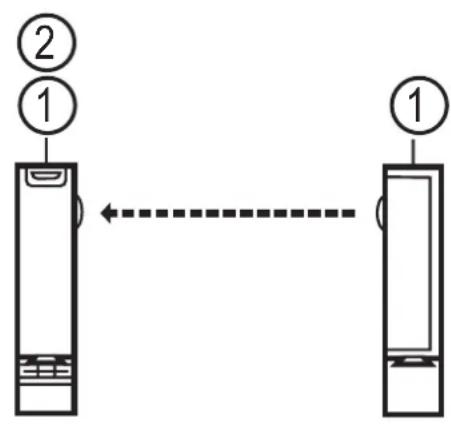

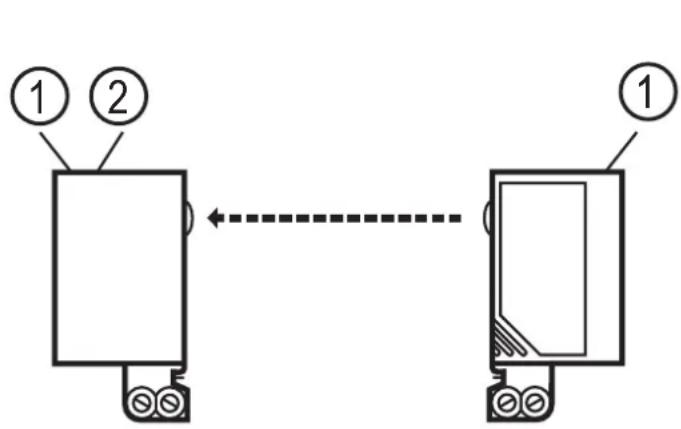

4 Montage

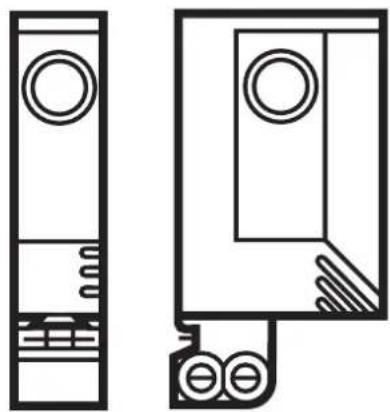

Version side* Version front*

Récepteur Emetteur Récepteur Emetteur

bouton de réglage (sur l'émetteur sans fonction)2:

* Dans les paragraphes suivants le montage et le réglage sont décrits à l'aide de la version front.

Les fonctions des appareils avec version side sont identiques.

Fixer le récepteur (OJELxx) à l'aide d'un dispositif de fixation.

Orienter l'émetteur (OJSLxx) vers le récepteur et le fixer de la même manière. ▶ La portée maximale n'est atteinte qu'en cas d'orientation correcte.

Fixer l'appareil de manière à ce que la position de montage ne puisse pas changer (éviter les fortes vibrations !).

Les appareils laser avec un très petit diamètre du spot lumineux sont fortement focalisés ; de très faibles changements de la position peuvent ainsi mener à un déréglage.

La position optique du faisceau laser peut s'infléchir légèrement de l'axe mécanique. Pour cette raison, l'emploi des équerres de fixation réglage fin E20975 (détection frontale) ou E20976 (détection latérale) est recommandé.

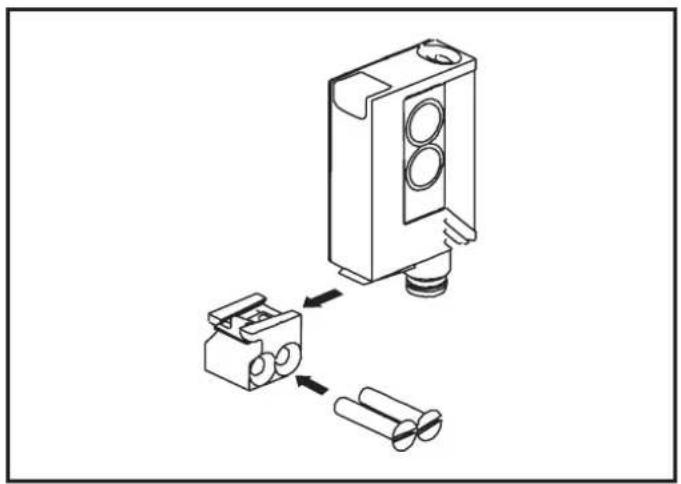

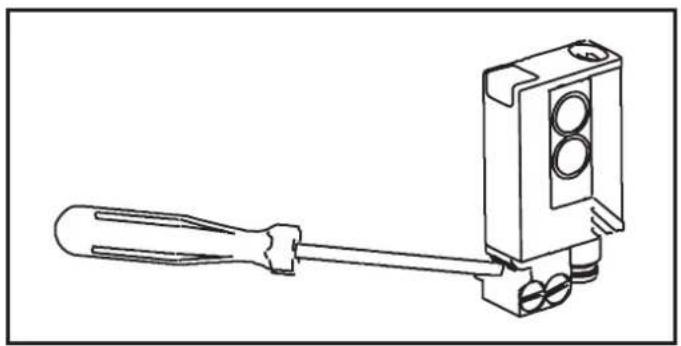

4.1 Montage du clip de fixation fourni

▶ Serrer le clip de fixation avec les vis fournies et glisser l'appareil dans le guide du clip jusqu'au clic du ressort.

Pour desserrer l'appareil, appuyer le ressort vers le bas à l'aide d'un tournevis et enlever l'appareil du clip de fixation.

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Assurer une alimentation en tension selon EN 50178.

Mettre l'installation hors tension. ▶

Raccorder l'appareil comme suit : ▶

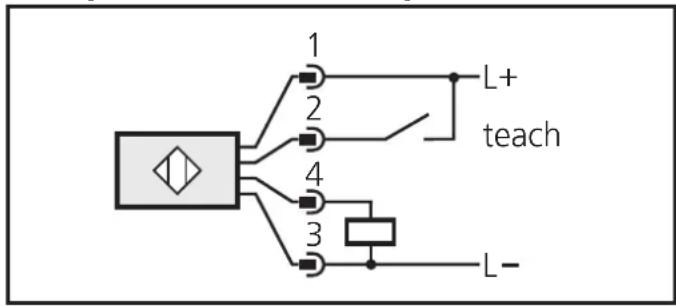

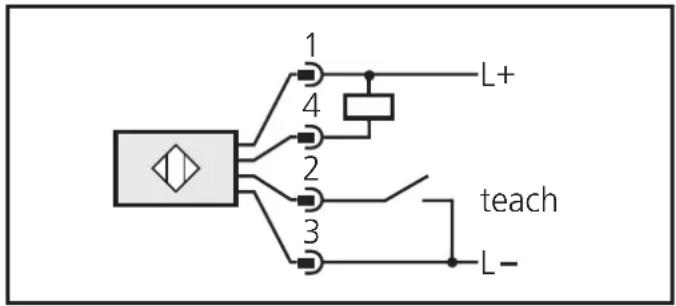

Récepteur DC PNP Récepteur DC NPN


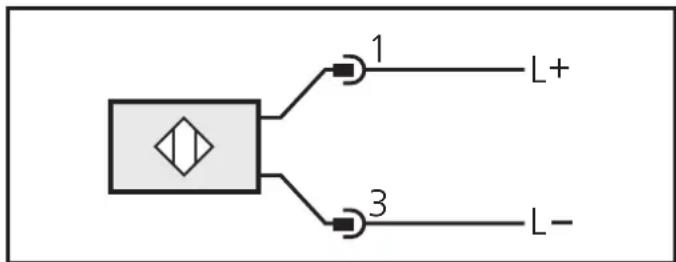

Emetteur DC

Programmation de la fonction de sortie par bouton de réglage ou fil teach ( 7.5 Programmation de la fonction de sortie).

6 Mise en service

Le barrage photoélectrique est opérationnel sans réglages supplémentaires (plug and play) et, est réglé à la portée maximale. Cela signifie que le barrage photoélectrique opère avec la capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si un objet partiellement transparent ou un petit objet est à détecter.

7 Réglages

7.1 Réglage de la sensibilité pour des objets stationnaires\*

1	Passer l'appareil dans le mode programmation. Appuyer pendant env. 2 s jusqu'à ▶ ce que la LED rouge clignote.
	La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance. >L'appareil est en mode de programmation. >

2	Régler la sensibilité avec l'objet. Appuyer 1 x. ▶
	Les LED jaune et verte s'éteignent pendant env. 1 s, ensuite elles clignotent en > alternance.

3	Réglage de la sensibilité sans objet. Appuyer 1 x. ▶
	Les LED jaune et verte s'éteignent pendant env. 1 s. >Après environ 3 s, la LED verte est allumée. >L'appareil est en mode de fonctionnement. >

Les réglages 2 et 3 peuvent aussi être effectués dans l'ordre inverse.

* La sensibilité peut également être réglée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante. Information : Si le réglage via le fil teach n'était pas possible, la sortie est commutée pendant 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité.

Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissement et le signal d'éclairement ont presque la même intensité), la LED rouge clignote après étape 3 pendant env. 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité. Si le bouton de réglage n'est pas touché pendant 15 min lors de la programmation, l'appareil repasse en mode de fonctionnement sans changer la sensibilité.

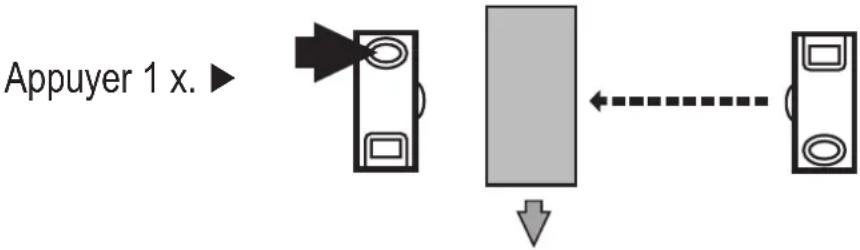

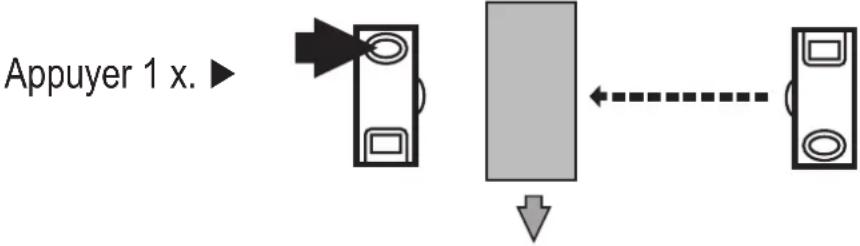

7.2 Réglage de la sensibilité pour des objets en mouvement\*

1	Passer l'appareil dans le mode programmation. Appuyer pendant env. 2 s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance. > L'appareil est en mode de programmation. >

2	Faire passer les objets dans la zone de détection de la lentille pendant la mesure (env. 1 s) (nombre des objets entre min. 8 Hz et fréquence de commutation max.).
	Les LED jaune et verte s'éteignent pendant env. 1 s, ensuite elles clignotent en > alternance.

3	Faire passer les objets dans la zone de détection de la lentille pendant la mesure (env. 1 s) (nombre des objets entre min. 8 Hz et fréquence de commutation max.).
	Les LED jaune et verte s'éteignent pendant env. 1 s. >Après environ 3 s, la LED verte est allumée. >L'appareil est en mode de fonctionnement. >

* La sensibilité peut également être réglée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

Information : Si le réglage via le fil teach n'était pas possible, la sortie est commutée pendant 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité.

Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissement et le signal d'éclairement ont presque la même intensité), la LED rouge clignote après étape 3 pendant env. 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité. Si le bouton de réglage n'est pas touché pendant 15 min lors de la programmation, l'appareil repasse en mode de fonctionnement sans changer la sensibilité.

7.3 Réglage de la sensibilité maximale\*

Passer l'appareil dans le mode programmation (→ étape 1).

Interrompre le faisceau. ▶

Appuyer 2 x sur le bouton de réglage (→ étapes 2 et 3). ▶

* La sensibilité maximale peut également être réglée de la même manière via le fil teach (broche 2 / WH) Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

7.4 Verrou électronique

Pour verrouiller, le fil teach est activé pendant env. 15 s à 20 s.*

Pour déverrouiller, le fil teach est activé de nouveau pendant env. 15 s à 20 s.*

* Pour activer la fonction, le fil teach (broche 2 / WH) est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

7.5 Programmation de la fonction de sortie\*

Appuyer pendant 10 s.

Après 2 s la LED rouge commence à > clignoter rapidement.Ensuite, les LED jaune et verte clignotent > en alternance.Après 10 s toutes les LED s'éteignent, la > fonction de sortie a changé d'éclairement à obscurcissement (ou vice versa).

* La fonction de sortie peut également être programmée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

8 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.

Affichage par LED. >

LED verte allumée L'appareil est opérationnel.
LED jaune allumée Sortie commutée.
LED rouge allumée	Perturbation lors de la détection de l'objet, par ex. déréglage, encrassement des lentilles
LED jaune + rouge	Clignotent en alternance, 2 Hz : sortie court-circuitée.Clignotent en alternance, 1 Hz : perturbation interne.(sortie non commutée).

9 Maintenance, réparation et élimination

Dégager les lentilles de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient ▶ abîmer la matière plastique.

Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouve aucun composant ▶ réparable par l'utilisateur.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
