Type de produit	Barrière photoélectrique (émetteur-récepteur)
Modèle	O6S401 (émetteur) / O6E400 (récepteur)
Marque	IFM
Dimensions (approx.)	Cylindrique, Ø12 mm, longueur 60 mm
Poids (approx.)	Env. 50 g (par module)
Alimentation	10…30 V DC selon EN 50178
Type de sortie	PNP ou NPN (sélectionnable par commutateur)
Fonction de sortie	Obscurcissement (D) ou éclairement (L) sélectionnable
Portée maximale	Jusqu'à 15 m (avec alignement précis)
Temps de réponse	< 1 ms
Indicateurs LED	Verte (tension et signal stable), Jaune (sortie active)
Réglage de sensibilité	Potentiomètre sur le récepteur
Température de fonctionnement	-25°C à +60°C
Indice de protection	IP67
Matériau du boîtier	Plastique (PBT)
Raccordement	Connecteur M12 déporté, câble ou connecteur M8 (selon version)
Longueur de câble (si câblé)	2 m (typique)
Montage	Sur support avec dispositif de fixation
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux et sec, sans solvant
Réparabilité	Réparation par le fabricant uniquement
Sécurité	Installation par électricien qualifié ; respecter les normes nationales
Informations générales	Notice complète et données techniques sur ifm.com

FOIRE AUX QUESTIONS - O6S401 IFM

Comment installer la barrière photoélectrique O6S401 ?

Montez le récepteur (O6E400) à l'aide d'un dispositif de fixation. Orientez l'émetteur (O6S401) vers le récepteur et fixez-le de la même manière. La portée maximale n'est obtenue qu'avec un alignement exact.

Comment raccorder électriquement l'émetteur et le récepteur ?

Assurez une alimentation selon EN 50178 et mettez l'installation hors tension. Pour l'émetteur O6S401, connectez le fil brun (BN) au L+ et le fil bleu (BU) au L-. Pour le récepteur, consultez le schéma de la notice : selon le type de sortie PNP ou NPN, le branchement diffère. Utilisez les connecteurs M12 ou M8 fournis.

Comment choisir entre les modes obscurcissement et éclairement ?

Sur le récepteur, réglez le commutateur de fonction de sortie : position D pour obscurcissement (sortie active quand un objet est détecté), position L pour éclairement (sortie active quand aucun objet n'est détecté).

Comment régler la sensibilité du détecteur ?

Tournez le potentiomètre de réglage sur le récepteur : dans le sens horaire pour augmenter la sensibilité, dans le sens antihoraire pour la réduire. Ajustez jusqu'à obtenir un signal stable (LED verte allumée).

Que signifient les LED verte et jaune ?

La LED verte indique que l'appareil est sous tension et que le signal du détecteur est stable. La LED jaune s'allume lorsque la sortie de commutation est active (selon le mode choisi : objet détecté ou non).

Quelle est la portée maximale de cette barrière photoélectrique ?

La portée maximale peut atteindre 15 mètres lorsque l'émetteur et le récepteur sont parfaitement alignés.

Peut-on utiliser cette barrière en extérieur ?

Oui, l'indice de protection IP67 permet une utilisation en extérieur à condition de respecter la température de fonctionnement (-25°C à +60°C). Protégez les connecteurs de l'humidité.

Comment nettoyer la lentille de l'appareil ?

Utilisez un chiffon doux et sec pour nettoyer la lentille. N'utilisez aucun solvant ni produit abrasif qui pourrait endommager les parties en plastique.

Que faire si la LED verte ne s'allume pas ?

Vérifiez l'alimentation électrique (tension 10-30 V DC) et le branchement des fils. Assurez-vous que l'émetteur et le récepteur sont correctement alignés. Si le problème persiste, consultez la notice complète ou contactez le fabricant.

Où trouver la notice complète et les données techniques ?

La notice complète est disponible gratuitement sur notre site notice-facile.com au format PDF. Les données techniques et informations supplémentaires sont sur le site ifm.com.

MODE D'EMPLOI O6S401 IFM

Notice d'utilisation

Barrage photoélectrique

efector200

O6E4 / O6S4

FR

O6E400 / 00 10 / 2015

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Fonctionnement et caractéristiques

Le barrage photoélectrique détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

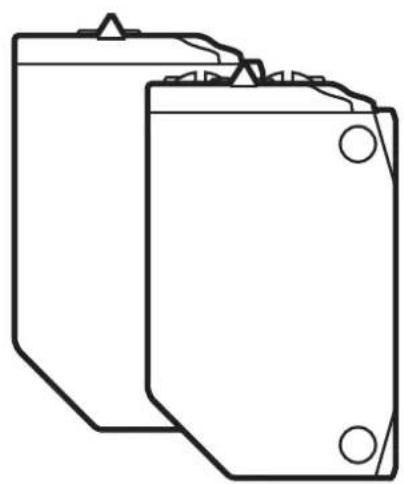

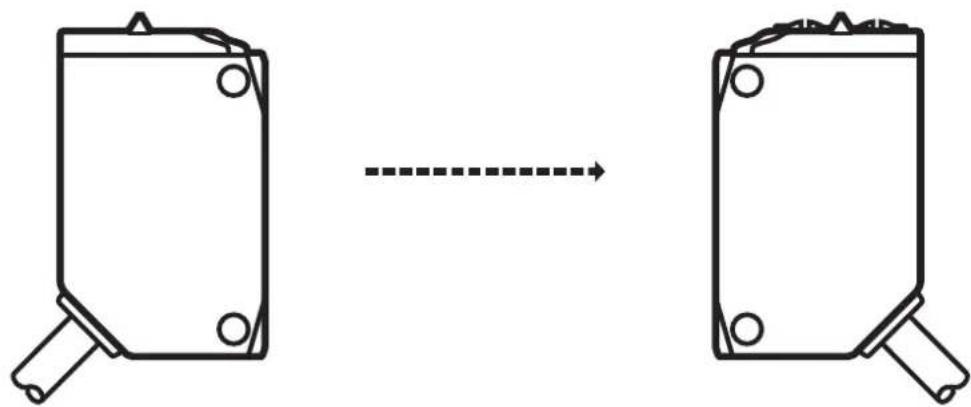

3 Montage

Monter le récepteur (O6E...) à l'aide d'un dispositif de fixation.

▶ Orienter l'émetteur (O6S ...) vers le récepteur et le fixer de la même manière. Portée maximale seulement en cas d'orientation exacte.

4 Eléments de service et d'indication

1: LED jaune - sortie de commutation active
2: potentiomètre de réglage sensibilité
3: LED verte - fonctionnement
4: commutateur fonction de sortie

4.1 Affichage de stabilité

La LED verte s'allume en cas de tension d'alimentation fournie et signal stable du détecteur.

	signal stable	seuil de commutation		signal stable
éclairement
LED verte allumée éteinte éteinte allumée
LED jaune	allumée	allu-mée	éteinte éteinte
obscurcissement
LED verte allumée éteinte éteinte allumée
LED jaune	éteinte éteinte		allu-mée	allumée

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Assurer une alimentation en tension selon EN 50178.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

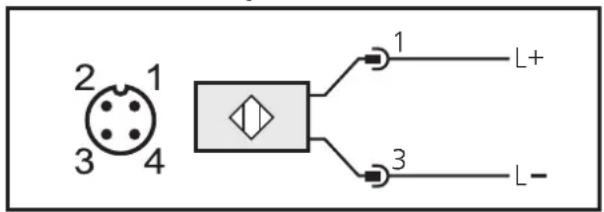

5.1 Emetteur

Connecteur déporté M12 Câble *


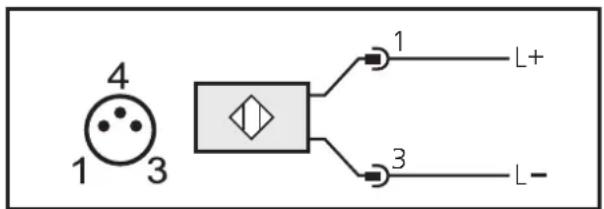

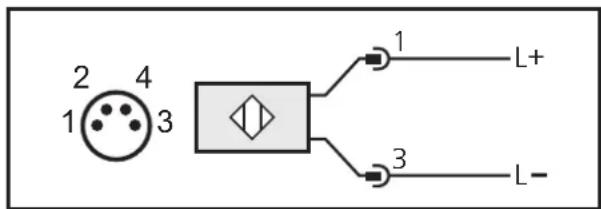

Connecteur M8, 3 broches Connecteur M8, 4 broches

* Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

5.2 Récepteur

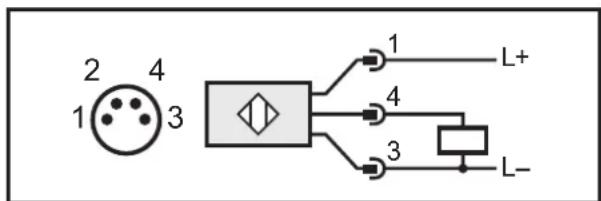

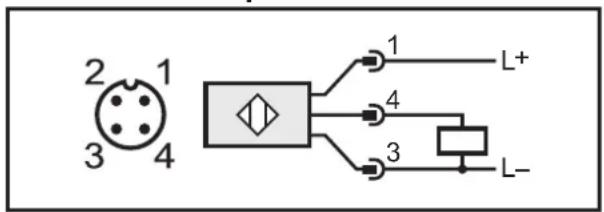

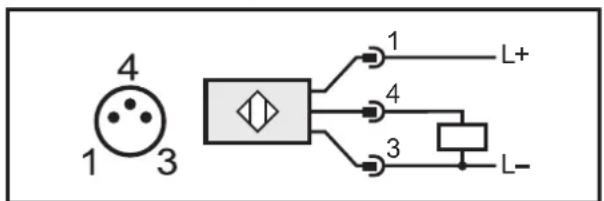

5.2.1 PNP

Connecteur déporté M12 Câble *

Connecteur M8, 3 broches Connecteur M8, 4 broches

* Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

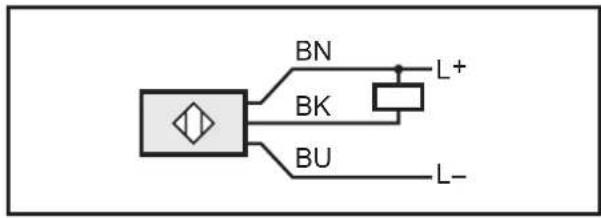

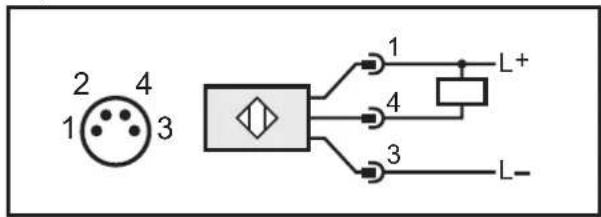

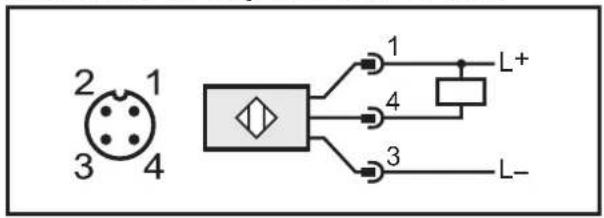

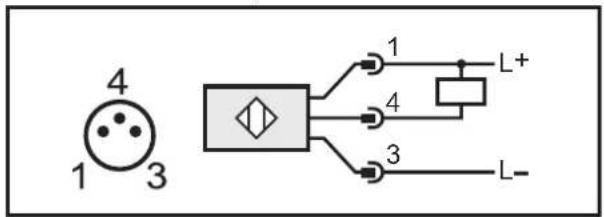

5.2.2 NPN

Connecteur déporté M12 Câble *

Connecteur M8, 3 broches Connecteur M8, 4 broches

* Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

6 Réglages

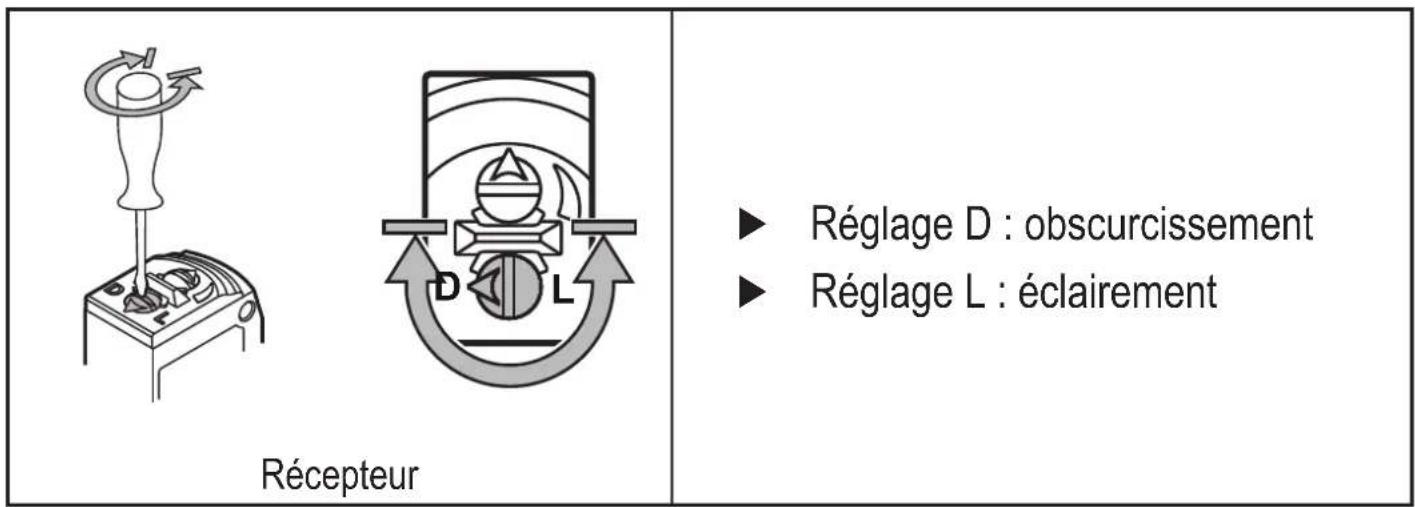

6.1 Régler la fonction sortie

6.2 Régler la sensibilité

Récepteur

► Augmenter la sensibilité : Tourner le potentiomètre de réglage en sens horaire. ► Réduire la sensibilité : Tourner le potentiomètre de réglage en sens anti-horaire.

7 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.

La LED verte est allumée si l'appareil est opérationnel.
Commutation obscurcissement : la sortie est commutée / la LED jaune est allumée lorsqu'un objet est détecté.
Commutation éclairement : la sortie est commutée / la LED jaune est allumée lorsque aucun objet n'est détecté.

8 Maintenance, réparation, élimination

▶ Dégager la lentille de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les parties en plastique.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
