O6E305 - Barrière photoélectrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barrière photoélectrique à faisceau traversant (récepteur)
Marque	IFM
Modèle	O6E305
Technologie de détection	Optique (faisceau traversant)
Type de sortie	PNP ou NPN (sélectionnable)
Tension d'alimentation	10-30 V DC (selon EN 50178)
Indicateurs LED	Verte (stabilité du signal), jaune (état de commutation)
Fonction de commutation	Éclairement ou obscurcissement (sélectionnable)
Sensibilité réglable	Oui (via potentiomètre ou réglage)
Raccordement	Connecteur M8 (3 ou 4 broches) ou M12 déporté, câble
Matériau du boîtier	Plastique (ABS/PBT)
Degré de protection	IP67 (estimation pour usage industriel)
Température de fonctionnement	-25°C à +60°C (estimation)
Portée maximale	Jusqu'à 20 m (selon modèle et conditions)
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux ; ne pas utiliser de solvants
Sécurité	Alimentation conforme EN 50178 ; installation par électricien qualifié
Pièces détachées et réparabilité	Réparation uniquement par le fabricant ; pas de pièces détachées grand public
Informations générales	Notice d'utilisation disponible au format PDF sur notice-facile.com

FOIRE AUX QUESTIONS - O6E305 IFM

Comment régler la sensibilité de la barrière photoélectrique O6E305 ?

La sensibilité se règle via un potentiomètre ou un réglage interne, comme indiqué dans la notice (section 6.2). Tournez doucement le potentiomètre jusqu'à obtenir le seuil de commutation souhaité. La LED verte indique un signal stable.

Quelle est la différence entre commutation éclairement et obscurcissement ?

En mode obscurcissement, la sortie commute et la LED jaune s'allume lorsqu'un objet interrompt le faisceau. En mode éclairement, la sortie commute et la LED jaune s'allume lorsque le faisceau n'est pas interrompu. Le choix dépend de l'application.

Comment raccorder électriquement le récepteur O6E305 ?

L'appareil doit être raccordé par un électricien qualifié. Les couleurs de fils sont : BN = brun (+V), BU = bleu (0V), BK = noir (sortie). Le schéma de câblage dépend du type de sortie (PNP ou NPN) et du connecteur (M8 ou M12). Consultez la notice (section 5) pour les détails.

Que faire si la LED verte ne s'allume pas ?

La LED verte s'allume en présence de tension d'alimentation et d'un signal stable. Vérifiez l'alimentation (10-30V DC) et le câblage. Si la LED reste éteinte, le détecteur peut être défectueux ou mal orienté par rapport à l'émetteur.

Quelle est la portée maximale de la barrière O6E305 ?

La portée maximale est atteinte avec une orientation exacte de l'émetteur et du récepteur. Selon les données techniques IFM, la portée peut aller jusqu'à 20 mètres pour ce type de capteur. Vérifiez la fiche technique du modèle exact.

Comment nettoyer la lentille du capteur ?

Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez jamais de solvants ou de produits abrasifs qui pourraient endommager les parties en plastique. Un nettoyage régulier assure un fonctionnement fiable.

Le capteur peut-il être réparé en cas de panne ?

Les détecteurs défectueux doivent être réparés uniquement par le fabricant (IFM). N'essayez pas d'ouvrir ou de réparer l'appareil vous-même, cela annulerait la garantie et pourrait endommager le capteur.

Quelles sont les conditions de montage recommandées ?

Montez le récepteur (O6E305) et l'émetteur (O6S...) face à face, en veillant à un alignement parfait. Utilisez les dispositifs de fixation fournis. Respectez une distance de séparation suffisante pour éviter les interférences. La portée maximale n'est garantie qu'avec un alignement exact.

Comment basculer entre les sorties PNP et NPN ?

La sélection PNP/NPN se fait via un réglage interne (section 6.1 de la notice). Consultez le manuel pour localiser le commutateur ou le paramètre. Assurez-vous de couper l'alimentation avant de modifier le réglage.

Où puis-je télécharger la notice complète de l'O6E305 ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue en indiquant votre adresse email sur la page du produit.

MODE D'EMPLOI O6E305 IFM

Notice d'utilisation Barrage photoélectrique

efector200

O6E3 / O6S3

FR

O6E300 / 02 11/2015

1 Remarque préliminaire

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Fonctionnement et caractéristiques

Le barrage photoélectrique détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

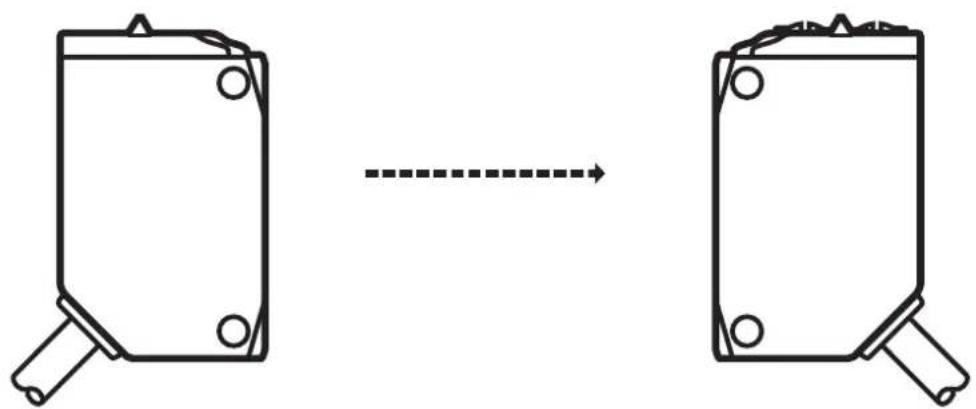

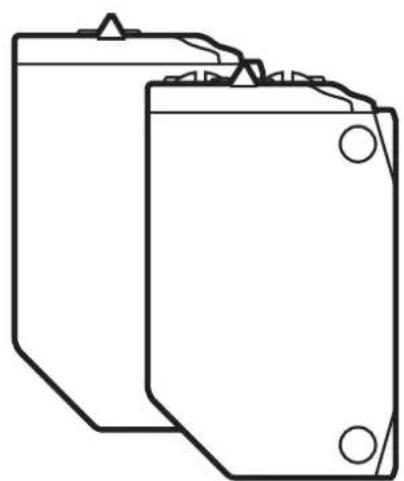

3 Montage

Emetteur Récepteur

Monter le récepteur (O6E...) à l'aide d'un dispositif de fixation.

Orienter l'émetteur (O6S...) vers le récepteur et le fixer de la même manière. Portée maximale seulement en cas d'orientation exacte.

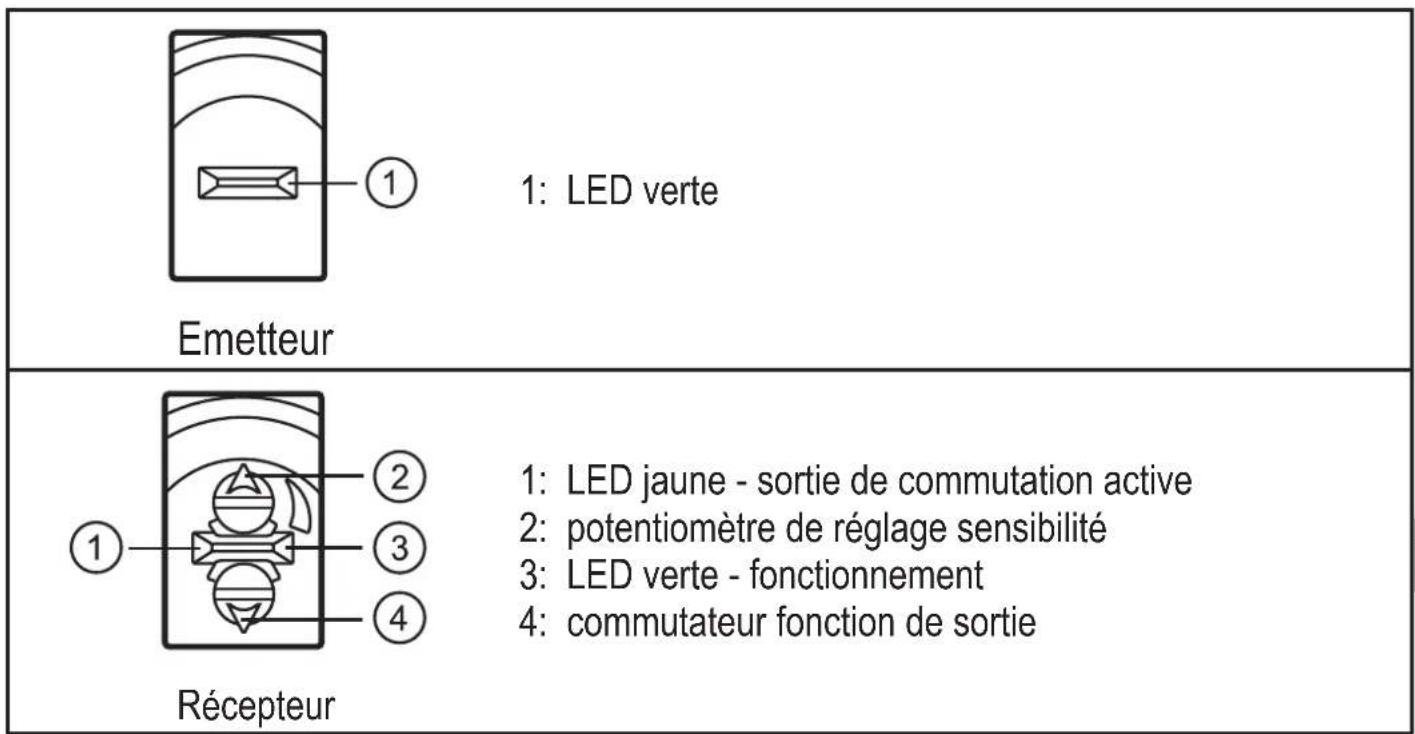

4 Éléments de service et d'indication

4.1 Affichage de stabilité

La LED verte s'allume en cas de tension d'alimentation fournie et signal stable du détecteur.

	signal stable	seuil de commutation		signal stable
éclairement
LED verte allumée éteinte éteinte allumée
LED jaune	allumée	allu-mée	eteinte éteinte
obscurcissement
LED verte allumée éteinte éteinte allumée
LED jaune	eteinte éteinte		allu-mée	allumée

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

• Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
  Assurer une alimentation en tension selon EN 50178.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

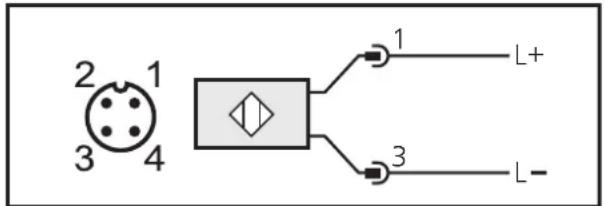

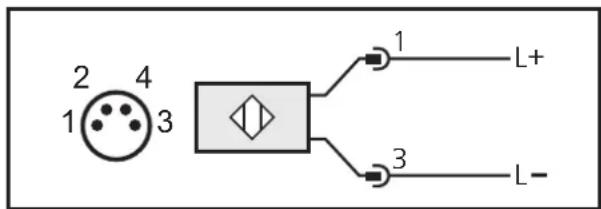

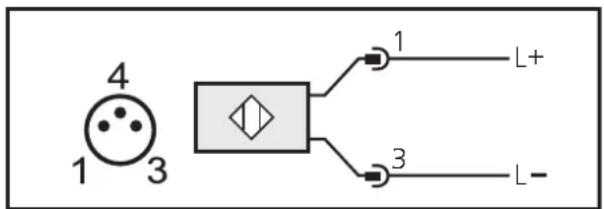

5.1 Emetteur

Connecteur déporte M12 Câble *

Connecteur M8, 3 broches Connecteur M8, 4 broches

• Couleurs des fils conducteurs: BN = brun, BU = bleu, BK = noir

5.2 Récepteur

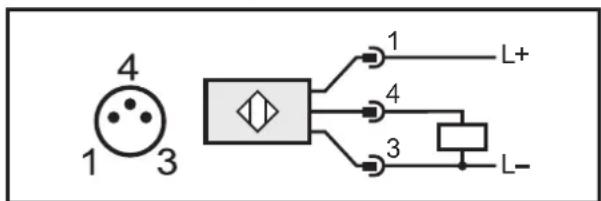

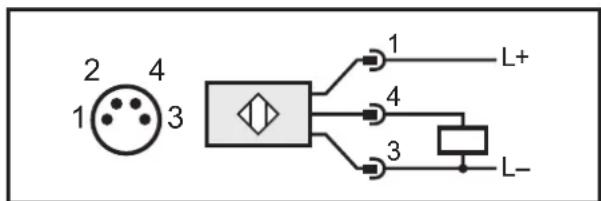

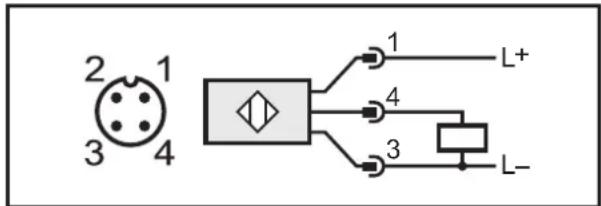

5.2.1 PNP

Connecteur déporte M12 Câble *

Connecteur M8, 3 broches Connecteur M8, 4 broches

• Couleurs des fils conducteurs: BN = brun, BU = bleu, BK = noir

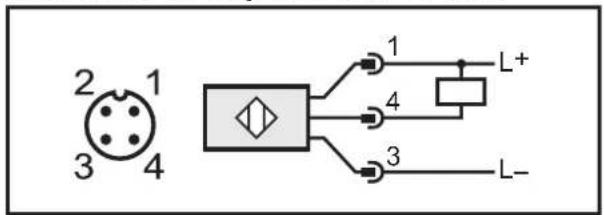

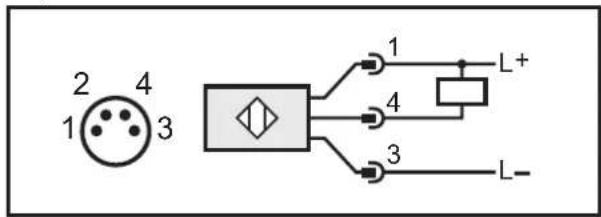

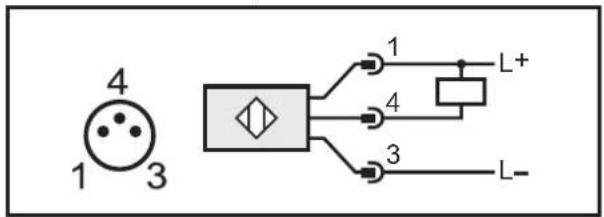

5.2.2 NPN

Connecteur déporte M12 Câble *

Connecteur M8, 3 broches Connecteur M8, 4 broches

• Couleurs des fils conducteurs: BN = brun, BU = bleu, BK = noir

6 Réglages

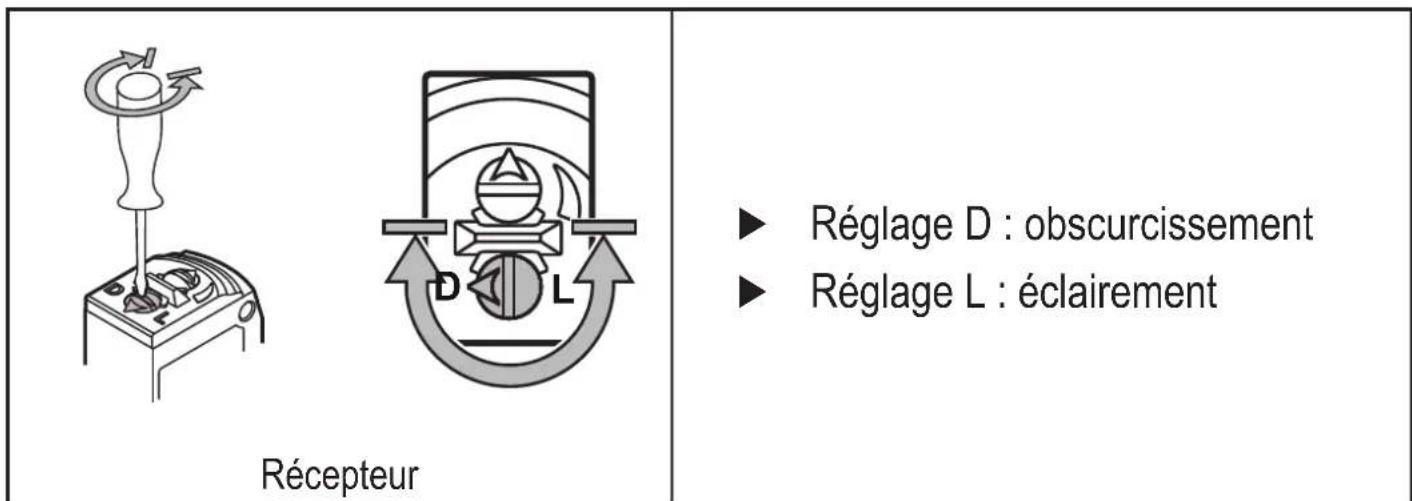

6.1 Régler la fonction sortie

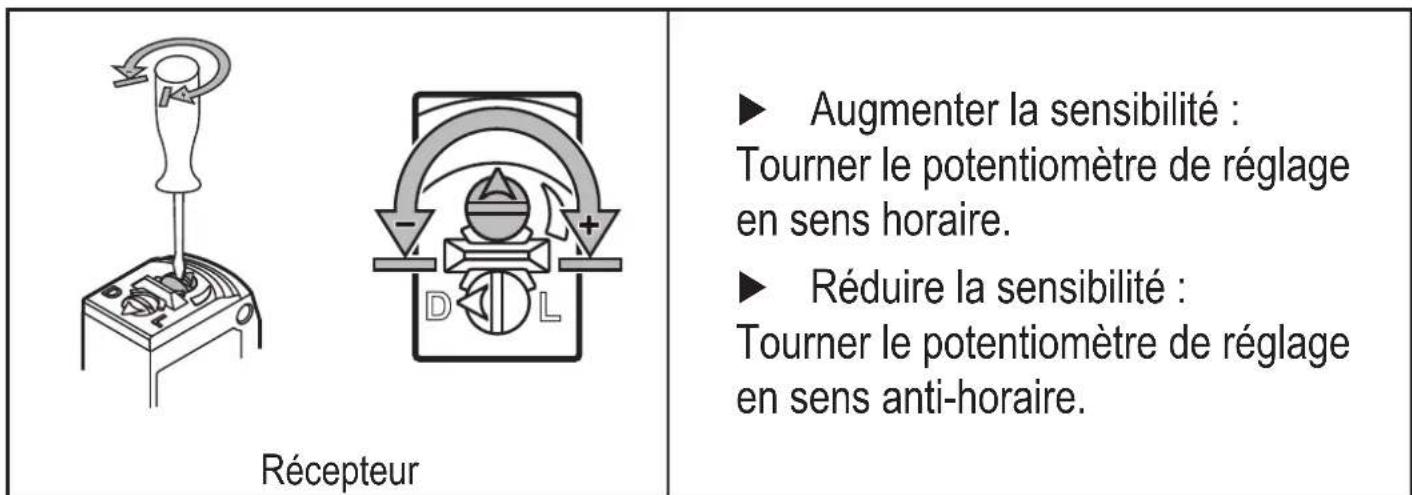

6.2 Régler la sensibilité

7 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.

La LED verte est allumée si l'appareil est opérationnel.
Commutation obscurissement : la sortie est commutée / la LED jaune est allumée lorsqu'un objet est détecté.
Commutation éclairament : la sortie est commutée / la LED jaune est allumée lorsque aucun objet n'est détecté.

8 Maintenance, réparation, élimination

Dégager la lentille de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pouraient abimer les parties en plastique.
S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
