O6E302 - Barrière photoélectrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barrière photoélectrique
Marque	IFM
Modèle	O6E302
Dimensions (approx.)	80 x 30 x 60 mm
Poids (approx.)	100 g
Alimentation	10-30 V DC selon EN 50178
Type de sortie	PNP ou NPN selon version (O6E302 probablement PNP)
Fonction de sortie	Commutable éclairement/obscurcissement via commutateur
Portée maximale	Jusqu'à 15 m (selon modèle exact)
Indicateurs LED	LED verte (fonctionnement/stable), LED jaune (sortie active)
Réglage sensibilité	Potentiomètre intégré, rotation horaire/anti-horaire
Raccordement	Connecteur M12 ou M8, câble (BN, BU, BK)
Matériau du boîtier	Plastique (ABS ou similaire)
Protection	IP67 (typique pour la série)
Température de fonctionnement	-25 °C à +60 °C (estimation)
Nettoyage	Ne pas utiliser de solvants ; nettoyer les lentilles avec un chiffon doux
Maintenance	Dégager la lentille de l'encrassement régulièrement
Réparabilité	Réparation uniquement par le fabricant IFM
Installation	Par un électricien qualifié, respecter les normes nationales
Élimination	Élimination écologique selon les règlements nationaux
Garantie	Standard IFM (consulter la notice)

FOIRE AUX QUESTIONS - O6E302 IFM

Comment installer la barrière photoélectrique IFM O6E302 ?

Montez le récepteur (O6E...) à l'aide d'un support de fixation. Orientez l'émetteur (O6S...) exactement vers le récepteur pour une portée maximale. Assurez-vous que l'alimentation est coupée lors du raccordement.

Quels sont les codes couleurs des fils ?

BN = brun (L+), BU = bleu (L-), BK = noir (sortie). Vérifiez le schéma de raccordement dans la notice selon le type de sortie (PNP/NPN).

Comment régler la sensibilité du détecteur ?

Tournez le potentiomètre sur le récepteur : dans le sens horaire pour augmenter la sensibilité, anti-horaire pour la réduire. La LED verte indique un signal stable.

Que signifient les LED verte et jaune ?

La LED verte s'allume lorsque l'appareil est sous tension et que le signal est stable. La LED jaune s'allume lorsque la sortie est active (selon le réglage éclairement/obscurcissement).

Comment choisir entre mode éclairement et obscurcissement ?

Utilisez le commutateur de fonction de sortie sur le récepteur : position L pour éclairement (sortie active quand aucun objet n'est détecté), position D pour obscurcissement (sortie active quand un objet est détecté).

Quelle est la portée maximale de l'O6E302 ?

La portée maximale peut atteindre jusqu'à 15 mètres avec un alignement parfait entre l'émetteur et le récepteur. Consultez la fiche technique exacte pour votre modèle.

Comment nettoyer la barrière photoélectrique ?

Dégagez régulièrement la lentille de toute saleté avec un chiffon doux et sec. N'utilisez pas de solvants ni de produits agressifs qui pourraient endommager le plastique.

Que faire si le détecteur ne fonctionne pas correctement ?

Vérifiez l'alimentation, l'alignement émetteur-récepteur, et la propreté des lentilles. Si le problème persiste, contactez le fabricant IFM pour une réparation ; ne tentez pas de réparer vous-même.

Quel type de sortie est disponible sur l'O6E302 ?

L'O6E302 est généralement livré en version PNP (sortie positive). Vérifiez l'étiquette du produit. Les versions NPN existent aussi. Le raccordement diffère selon le type.

Comment éliminer l'appareil en fin de vie ?

Respectez les réglementations nationales pour l'élimination des déchets électroniques. Remettez l'appareil à un point de collecte agréé pour un recyclage écologique.

MODE D'EMPLOI O6E302 IFM

Notice d'utilisation

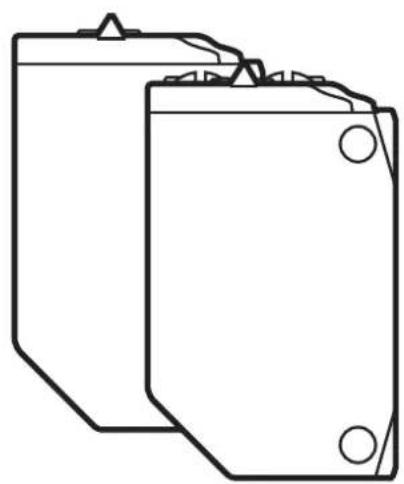

Barrage photoélectrique

efector200

O6E3 / O6S3

FR

O6E300 / 02 11 / 2015

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Fonctionnement et caractéristiques

Le barrage photoélectrique détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

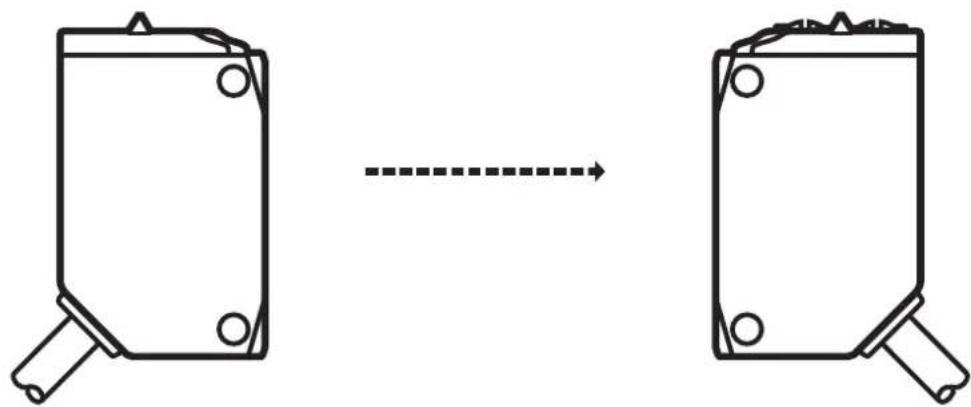

3 Montage

Monter le récepteur (O6E...) à l'aide d'un dispositif de fixation.

▶ Orienter l'émetteur (O6S ...) vers le récepteur et le fixer de la même manière. Portée maximale seulement en cas d'orientation exacte.

4 Eléments de service et d'indication

1: LED jaune - sortie de commutation active
2: potentiomètre de réglage sensibilité
3: LED verte - fonctionnement
4: commutateur fonction de sortie

4.1 Affichage de stabilité

La LED verte s'allume en cas de tension d'alimentation fournie et signal stable du détecteur.

	signal stable	seuil de commutation		signal stable
éclairement
LED verte allumée éteinte éteinte allumée
LED jaune	allumée	allu-mée	éteinte éteinte
obscurcissement
LED verte allumée éteinte éteinte allumée
LED jaune	éteinte éteinte		allu-mée	allumée

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Assurer une alimentation en tension selon EN 50178.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

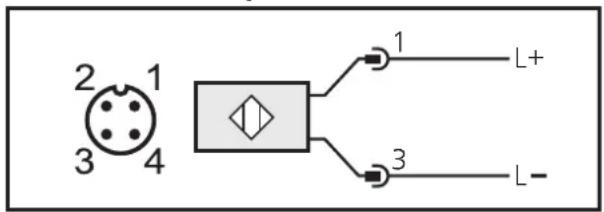

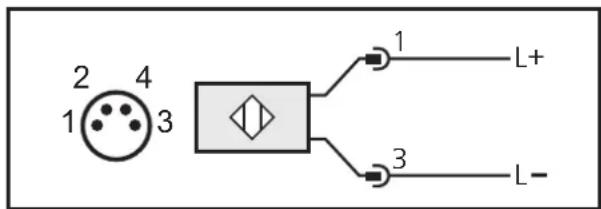

5.1 Emetteur

Connecteur déporté M12 Câble *


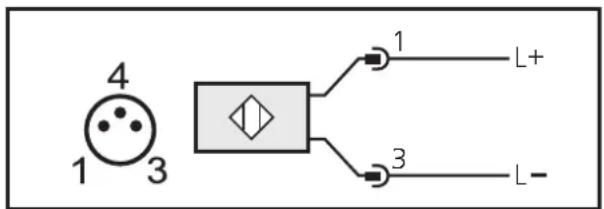

Connecteur M8, 3 broches Connecteur M8, 4 broches

* Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

5.2 Récepteur

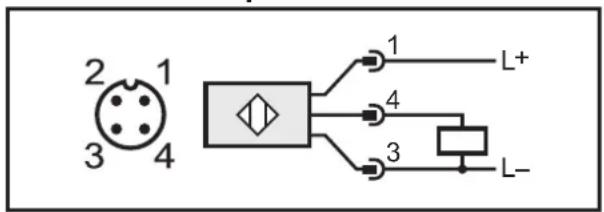

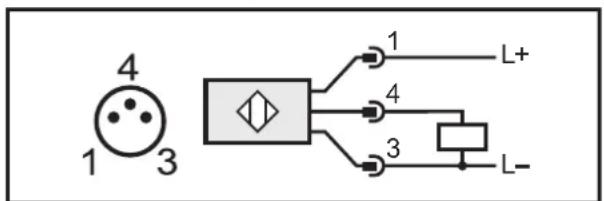

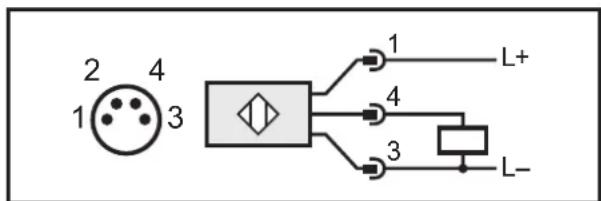

5.2.1 PNP

Connecteur déporté M12 Câble *

Connecteur M8, 3 broches Connecteur M8, 4 broches

* Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

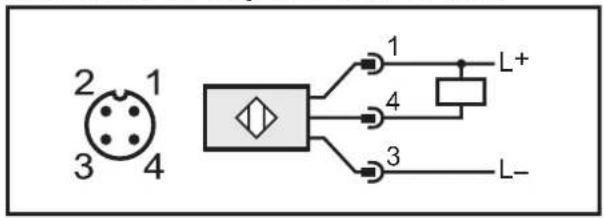

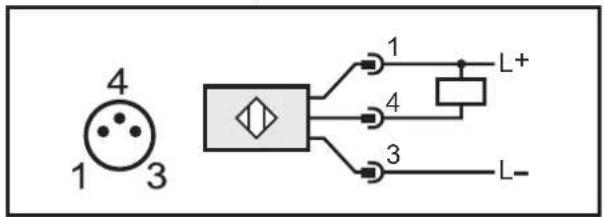

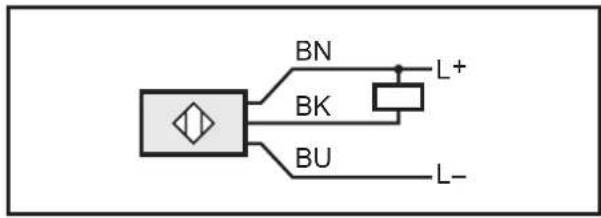

5.2.2 NPN

Connecteur déporté M12 Câble *

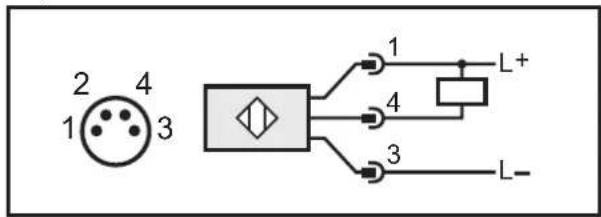

Connecteur M8, 3 broches Connecteur M8, 4 broches

* Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

6 Réglages

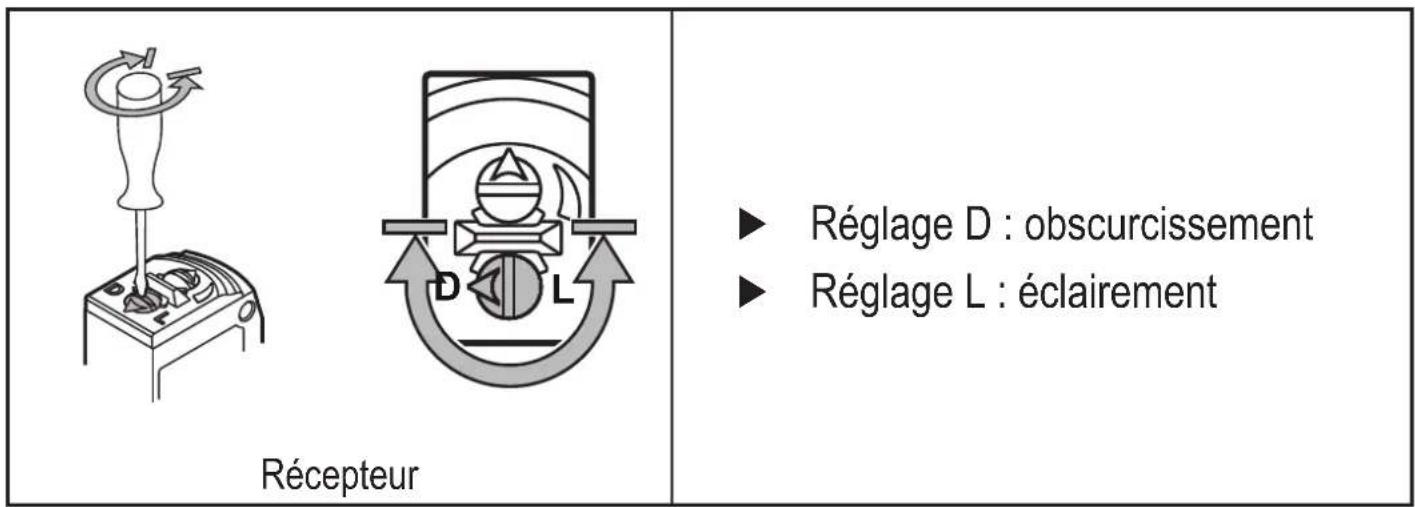

6.1 Régler la fonction sortie

6.2 Régler la sensibilité

Récepteur

► Augmenter la sensibilité : Tourner le potentiomètre de réglage en sens horaire. ► Réduire la sensibilité : Tourner le potentiomètre de réglage en sens anti-horaire.

7 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.

La LED verte est allumée si l'appareil est opérationnel.
Commutation obscurcissement : la sortie est commutée / la LED jaune est allumée lorsqu'un objet est détecté.
Commutation éclairement : la sortie est commutée / la LED jaune est allumée lorsque aucun objet n'est détecté.

8 Maintenance, réparation, élimination

▶ Dégager la lentille de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les parties en plastique.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
