O6E204 - Barrière photoélectrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barrière photoélectrique monofaisceau
Fonctionnement	Détection sans contact d'objets et matières
Tension d'alimentation	10…30 V DC (selon EN 50178)
Type de sortie	PNP ou NPN (commutable)
Portée maximale	2 m (selon conditions d'orientation)
Indice de protection	IP65 (estimation typique)
Température de fonctionnement	-25…60 °C (estimation typique)
Matériau du boîtier	Plastique (estimation typique)
Raccordement électrique	Connecteur M8 ou M12 (3 ou 4 pôles) ou câble
Éléments de réglage	Potentiomètre de sensibilité, commutateur de fonction de sortie
Indicateurs visuels	LED verte (alimentation/stabilité), LED jaune (sortie active)
Fonction de sortie	Obscurissement (D) ou éclairement (L)
Affichage de stabilité	LED verte allumée si tension et réserve suffisantes
Entretien	Nettoyer la lentille sans solvants agressifs
Sécurité	Raccordement par électricien qualifié ; respect des normes nationales et internationales
Réparabilité	Réparation uniquement par le fabricant
Élimination	Respecter les règlements nationaux pour l'environnement
Notice téléchargeable	Format PDF gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - O6E204 IFM

Comment brancher le récepteur O6E204 ?

Le récepteur se connecte via un connecteur M8 ou M12 (3 ou 4 pôles) ou un câble. Les fils sont codés : BN = brun (alimentation +), BU = bleu (masse), BK = noir (sortie). Assurez-vous de respecter la polarité et que l'alimentation soit coupée.

Comment régler la sensibilité du détecteur ?

Tournez le potentiomètre de réglage sur le récepteur : dans le sens horaire pour augmenter la sensibilité, dans le sens antihoraire pour la réduire.

Que signifie la LED verte sur le récepteur ?

La LED verte indique la tension d'alimentation et la stabilité du signal. Si elle est allumée, le détecteur reçoit un signal stable avec une capacité de réserve suffisante.

Que signifie la LED jaune sur le récepteur ?

La LED jaune indique l'état de la sortie de commutation. En mode obscurissement, elle s'allume quand un objet est détecté. En mode éclairement, elle s'allume quand aucun objet n'est détecté.

Comment choisir entre les modes obscurissement et éclairement ?

Utilisez le commutateur de fonction de sortie sur le récepteur : position D pour obscurissement (sortie active quand objet présent), position L pour éclairement (sortie active quand objet absent).

Quelle est la portée maximale de la barrière O6E204 ?

La portée maximale est de 2 mètres, mais elle n'est atteinte qu'avec une orientation exacte de l'émetteur vers le récepteur.

Comment nettoyer la lentille de l'appareil ?

Essuyez délicatement la lentille avec un chiffon propre et sec. N'utilisez pas de solvants ou de produits abrasifs qui pourraient endommager le plastique.

L'appareil est-il réparable en cas de panne ?

Les détecteurs défectueux doivent être renvoyés au fabricant pour réparation. Les réparations ne peuvent être effectuées que par IFM.

Quelles sont les précautions de sécurité à prendre ?

Le raccordement électrique doit être effectué par un électricien qualifié. Respectez les normes nationales et internationales. Coupez l'alimentation avant toute intervention.

Où trouver la notice complète en PDF ?

La notice d'utilisation est disponible gratuitement au format PDF sur le site notice-facile.com, en téléchargement direct.

MODE D'EMPLOI O6E204 IFM

Notice d'utilisation

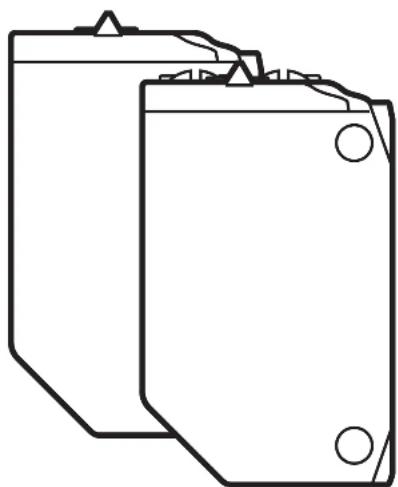

Barrage photoélectrique

efector200

O6E2 / O6S2

FR

1 Remarques préliminaires

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Fonctionnement et caractéristiques

Le barrage photoélectrique détecte sans contact des objets et matières et indique leur présence par un signal de commutation.

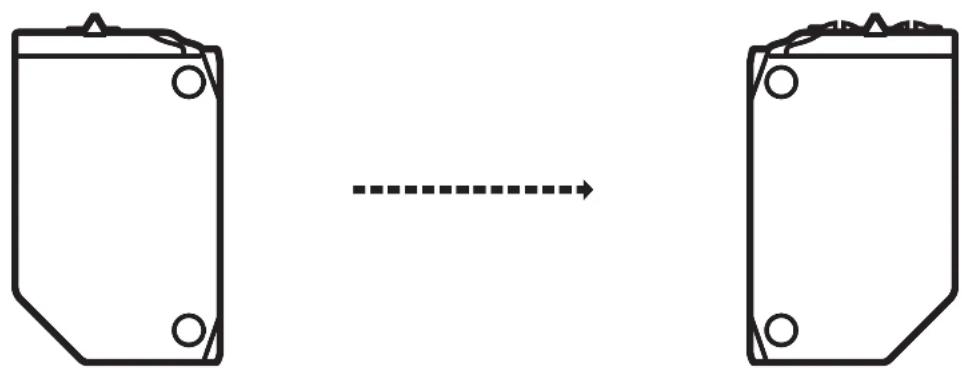

3 Montage

Emetteur Récepteur

Fixer le récepteur (O6E ...) à l'aide d'un dispositif de fixation.
Orienter l'émetteur (O6S ...) vers le récepteur et le fixer de la même manière.

Portée maximale seulement en cas d'orientation exacte.

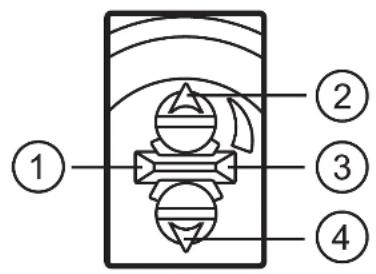

4 Éléments de service et d'indication

Emetteur

1: LED verte - fonctionnement

Récepteur

1: LED jaune - sortie de commutation active
2: potentiomètre de réglage sensibilité
3: LED verte - fonctionnement, affichage de stabilité
4: commutateur fonction de sortie

4.1 Affichage de stabilité

La LED verte sur le récepteur s'allume en cas de tension d'alimentation fournie et capacité de réserve suffisante. Dans ces conditions, le détecteur reçoit un signal stable.

	signal stable	seuil de commutation		signal stable
éclairement
LED verte allumée éteinte éteinte allumée
LED jaune	allumée	allu-mée	eteinte éteinte
obscurissement
LED verte allumée éteinte éteinte allumée
LED jaune	eteinte éteinte		allu-mée	allumée

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

• Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
  Assurer une alimentation en tension selon EN 50178.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

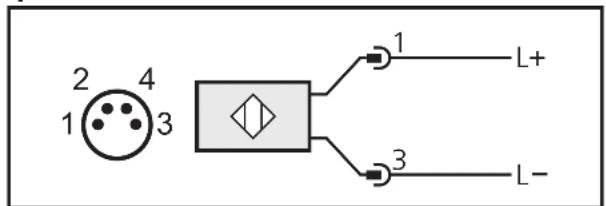

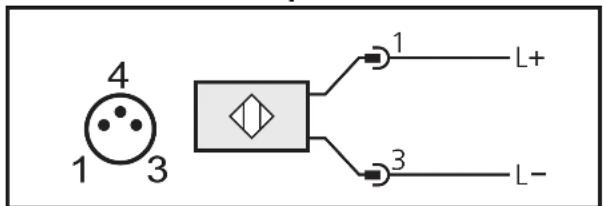

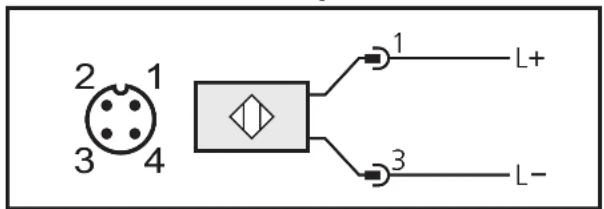

5.1 Emetteur

connecteur M12 déporte cable *

connecteur M8 3 pôles connecteur M8 4 pôles

• Couleurs des fils conducteurs: BN = brun, BU = bleu, BK = noir

5.2 Récepteur

5.2.1 PNP

connecteur M12 déporte cable *

connecteur M8 3 pôles connecteur M8 4 pôles

• Couleurs des fils conducteurs: BN = brun, BU = bleu, BK = noir

5.2.2 NPN

connecteur M12 déporte cable *

connecteur M8 3 pôles connecteur M8 4 pôles

• Couleurs des fils conducteurs: BN = brun, BU = bleu, BK = noir

6 Réglages

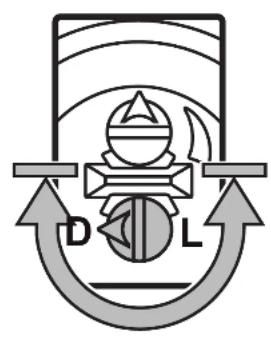

6.1 Régler la fonction de sortie

Récepteur

Réglage D: obscurissement
Réglage L: éclairment

6.2 Régler la sensibilité

Récepteur

Augmenter la sensibilité : tournier le potentiametre de réglage en sens horaire.
Réduire la sensibilité : tournier le potentiamètre de réglage en sens anti-horaire.

7 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.

La LED verte s'allume en cas de tension d'alimentation fournie et capacité de réserve suffisante.
Réglage obscurissement : la sortie est commutée / la LED jaune (récepteur) est allumée lorsqu'un objet est détecté.
Réglage éclairrement : la sortie est commutée / la LED jaune (récepteur) est allumée lorsque aucun objet n'est détecté.

8 Entretien, réparation et élimination

Dégager la lentille de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pouraient abîmer les parties en plastique.
S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com.
