MODE D'EMPLOI O6E705 IFM

Notice d'utilisation Barrage photoélectrique

O6E7xx / O6S7xx

FR

706460 / 00 04 / 2019

1 Remarque préliminaire ....2

1.1 Symboles utilisés....2

2 Consignes de sécurité ....3

3 Fonctionnement et caractéristiques....4

4 Montage....4

5 Eléments de service et d'indication .... 5

5.1 Affichage de stabilité....5

6 Raccordement électrique....6

6.1 Emetteur 6

6.2 Récepteur....6

6.2.1 PNP 6

6.2.2 NPN 7

7 Réglages....8

7.1 Réglage sur l'appareil....8

7.1.1 L'appareil doit commuter lorsque l'objet est détecté....8

7.1.2 L'appareil ne doit pas commuter lorsque l'objet est détecté....9

7.1.3 Réglage de la sensibilité maximale 9

7.1.4 Programmation non réussie 9

7.1.5 Verrou électronique ....9

7.2 Réglage via IO-Link 9

7.2.1 Paramètres réglables ....10

7.2.2 Régler la sensibilité avec l'objet....12

7.2.3 Réglage de la sensibilité maximale 12

8 Fonctionnement....13

9 Entretien, réparation et élimination....13

1 Remarque préliminaire

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence croisée

Information

Remarque supplémentaire.

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 3 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

Selon cULus

Attention - L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les présentes exigences peuvent être la cause d'une exposition à un rayonnement dangereux.

Lumière laser visible ; APPAREIL A LASER DE CLASSE 1.

EN/CEI 60825-1 : 2007 et EN/CEI 60825-1 : 2014

Conforme à 21 CFR Part 1040 à l'exception des déviations suivant Laser Notice No. 50, juin 2007.

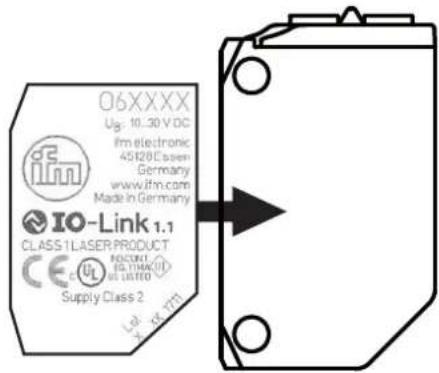

Position de l'étiquette du produit Panneau indicateur

3 Fonctionnement et caractéristiques

Le barrage photoélectrique détecte sans contact des objets et matières et indique leur présence par un signal de commutation.

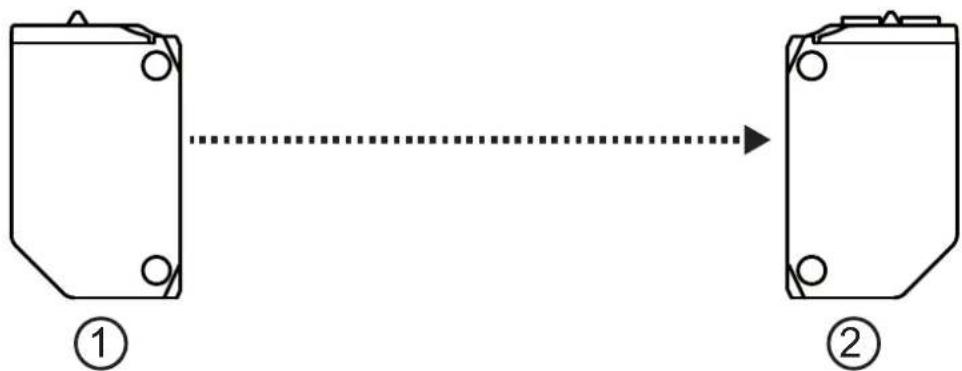

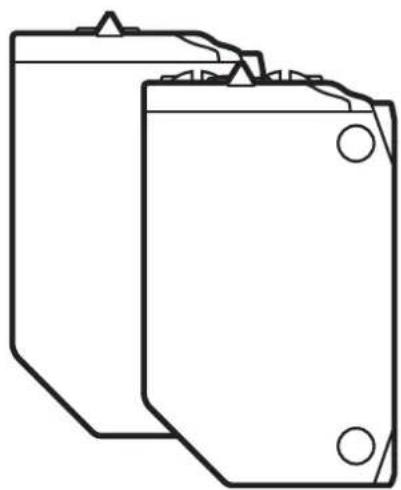

4 Montage

1: Emetteur
2: Récepteur

▶ Fixer le récepteur (O6E ...) à l'aide d'un dispositif de fixation.
► Orienter l'émetteur (O6S ...) vers le récepteur et le fixer de la même manière.

Portée maximale seulement en cas d'orientation exacte.

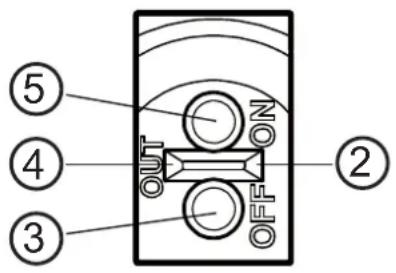

5 Eléments de service et d'indication

Emetteur

①

Récepteur

⑤ ④ ③ ON OFF ②

1: LED verte - fonctionnement

2: LED verte - fonctionnement, affichage de stabilité
3: Bouton-poussoir OUT OFF
4: LED jaune - sortie de commutation active
5: Bouton-poussoir OUT ON

5.1 Affichage de stabilité

La LED verte s'allume en cas de tension d'alimentation fournie et signal stable du détecteur.

	Signal stable	Seuil de commutation		Signal stable
Eclairement
LED verte allumée éteinte éteinte allumée
LED jaune allumée		allu-mée	éteinte éteinte
Obscurcissement
LED verte allumée éteinte éteinte allumée
LED jaune éteinte éteinte			allu-mée	allumée

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Assurer une alimentation en tension selon EN 50178.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

6.1 Emetteur

Connecteur M12 déporté Câble

BN : brunBU: bleu Couleurs selon DIN EN 60947-5-2

Connecteur M8 3 pôles Connecteur M8 4 pôles
		2 41 3

6.2 Récepteur

6.2.1 PNP

Connecteur M12 déporté Câble

BK : noirBN : brunBU: bleu Couleurs selon DIN EN 60947-5-2

Connecteur M8 3 pôles Connecteur M8 4 pôles
		2 41 3

6.2.2 NPN

Connecteur M12 déporté Câble

BK : noirBN : brunBU: bleu Couleurs selon DIN EN 60947-5-2

Connecteur M8 3 pôles Connecteur M8 4 pôles
		2 41 3

7 Réglages

7.1 Réglage sur l'appareil

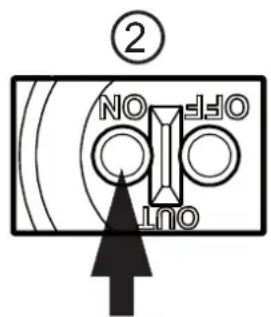

7.1.1 L'appareil doit commuter lorsque l'objet est détecté

▶ Positionner l'objet (fig. 1).
▶ Appuyer sur [OUT ON] pendant > 2 s.

La LED jaune clignote.
Le réglage de la sensibilité avec objet s'effectue en relâchant [OUT ON].
▶ Enlever l'objet (fig. 2).
▶ Appuyer sur [OUT OFF].
Le réglage de la sensibilité sans objet s'effectue en relâchant [OUT OFF].
La LED jaune s'éteint. La programmation est terminée.

Fig. 1

①

② NO OUT

Fig. 2

1: Emetteur
2: Récepteur

7.1.2 L'appareil ne doit pas commuter lorsque l'objet est détecté

▶ Positionner l'objet (voir fig. 1) et appuyer sur [OUT OFF] pendant > 2 s.
▶ Enlever l'objet (voir fig. 2) et appuyer sur [OUT ON].

Le réglage peut également être effectué d'abord sans objet et puis avec objet.

7.1.3 Réglage de la sensibilité maximale

▶ Positionner l'objet de façon à ce qu'aucune lumière ne soit reçue.

1. L'appareil doit commuter lorsque l'objet est détecté

▶ Appuyer sur [OUT ON] pendant > 2 s, ensuite appuyer sur [OUT OFF].

1. L'appareil ne doit pas commuter lorsque l'objet est détecté

▶ Appuyer sur [OUT OFF] pendant > 2 s, ensuite appuyer sur [OUT ON].

7.1.4 Programmation non réussie

La LED clignote rapidement, 8 Hz.

• Différence de la valeur mesurée trop faible.
• Temps de programmation max. (15 min.) dépassé.

7.1.5 Verrou électronique

Verrouillage ou déverrouillage des boutons-poussoirs

▶ Appuyer sur [OUT ON] et [OUT OFF] simultanément pendant 10 s.

La validation est indiquée par un changement bref de l'état de commutation de la LED.

7.2 Réglage via IO-Link

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link adapté et d'un câble adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et logiciel IO-Link sont disponibles sur www.ifm.com.

7.2.1 Paramètres réglables

Entre autres, les paramètres suivants peuvent être réglés via IO-Link.

Vous trouverez une table avec tous les paramètres réglables sur www.ifm.com/de/io-link.

Paramètres pour le récepteur (O6E7xx)

Nom de paramètre	Valeurs Description Réglage par		défaut
SSC1 Param. SP1	1 ... 100 Réglage du seuil de commutation par pas de "1". Après un apprentissage la valeur résultant de cet apprentissage est indiquée.		100
Teach SP1 TP1	Première partie de la séquence d'apprentissage pour le réglage du seuil de commutation SP1 par apprentissage sur l'objet. Les deux parties de la séquence d'apprentissage pour TP1 et TP2 (TP = point d'apprentissage) doivent être effectuées.		n.a.
Teach SP1 TP2	Deuxième partie de la séquence d'apprentissage pour le réglage du seuil de commutation SP1 par apprentissage sans objet. La deuxième partie de la séquence d'apprentissage doit être effectuée après la réalisation de la première partie.		n.a.
TI Result.State - Idle- SP1Success- Wait for command- Busy- Error- Custom		Etat d'apprentissage, après une opération d'apprentissage réussie, la valeur "SP1 Success" est indiquée.	n.a.
SSC1 Config. Logic	High activeLow active	Logique seuil de commutation, état pour l'objet reconnu(high : éclairement / normalement ouvert, low : obscurcissement / normalement fermé)	→ valeur du fiche technique"Fonction de sortie"
SSC1 Swit-ch-On delay	0 ... 2 Temporisation à l'enclenchement ; pas 0,1 s 0
SSC1 Switch-Off delay	0 ... 2 Temporisation au déclenchement ; pas 0,1 s 0
Excess gain 0 ... 5 Capacité de réserve sur le récepteur. n.a.
Number of power cycles	0 ... 65535 Nombre d'opérations de démarrage (power-up) du détecteur		n.a.
Operating hours 0 ... 65535 Heures de fonctionnement n.a.

Paramètres pour l'émetteur (O6S7xx)

Nom de paramètre	Valeurs Description Réglage		par défaut
Transmitter configuration	- On- Off	Configuration lumière émise activée / désactivée	On
Number of power cycles	0 ... 65535	Nombre d'opérations de démarrage (power-up) du détecteur	n.a.
Operating hours	0 ... 65535	Heures de fonctionnement n.a.

FR

7.2.2 Régler la sensibilité avec l'objet

▶ Démarrer le logiciel LR DEVICE.
▶ Orienter l'émetteur vers l'objet (fig. 1).
▶ Sélectionner [Teach SP1 TP1] dans le logiciel LR DEVICE.
▶ Orienter l'émetteur vers le récepteur (fig. 2).
▶ Sélectionner [Teach SP1 TP2] dans le logiciel LR DEVICE.

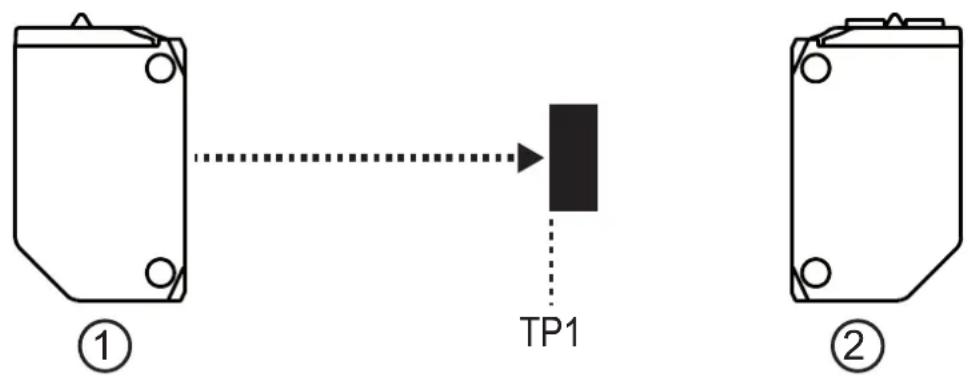

Fig. 1

TP1 ① ②

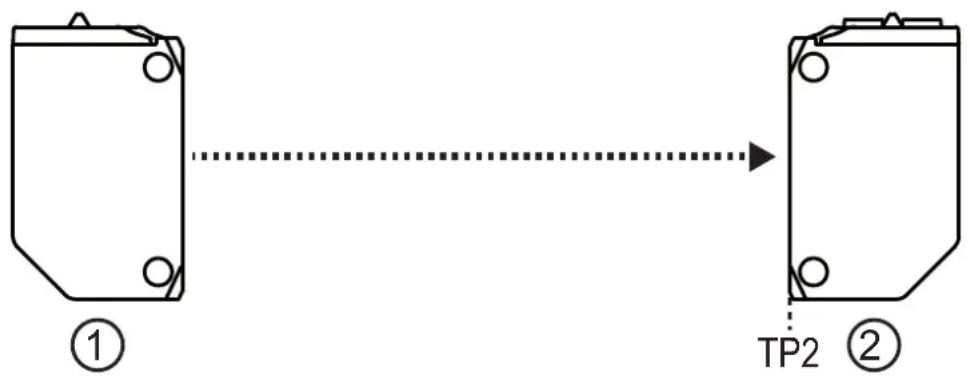

Fig. 2

① TP2 ②

1 : Emetteur ; 2 : Récepteur; TP1 : Point d'apprentissage 1 ; TP2 : Point d'apprentissage 2

L'ordre dans lequel l'objet et l'arrière-plan sont réglés est sans importance.

7.2.3 Réglage de la sensibilité maximale

▶ Démarrer le logiciel LR DEVICE.
▶ Positionner l'objet de façon à ce qu'aucune lumière ne soit reçue.
▶ Sélectionner [Teach SP1 TP1] dans le logiciel LR DEVICE.
▶ Sélectionner [Teach SP1 TP2] dans le logiciel LR DEVICE.

8 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.

La LED verte est allumée si l'appareil est opérationnel.
Réglage obscurcissement : la sortie est commutée / la LED jaune est allumée lorsque aucun objet n'est détecté.
Réglage éclairement : la sortie est commutée / la LED jaune est allumée lorsqu'un objet est détecté.

9 Entretien, réparation et élimination

▶ Dégager la lentille de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les parties en plastique.
S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.
