MODE D'EMPLOI OJ5130 IFM

Notice d'utilisation Barrage photoélectrique

efector200

OJ51xx

FR

704412 / 00 10 / 2008

Contenu

1 Remarque préliminaire 3

1.1 Symboles utilisés 3

2 Fonctionnement et caractéristiques 3

3 Montage 3

4 Raccordement electrique 4

5Mise en service 4

6 Reglages. 5

6.1 Réglage de la sensibilité pour des objets stationnaires 5
6.2 Réglage de la sensibilité pour des objets en mouvement 6
6.3 Réglage de la sensibilité maximale* 7
6.4 Verrou electronique 7
6.5 Programmation de la fonction de sortie* 7

7 Fonctionnement 8
8 Maintenance, réparation et élimination 8

Remarque préliminaire1

Symbolesutilisés1.1

Action à faire

Retour d'information, résultat
Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

Fonctionnement et caractéristiques2

Le barrage photoélectrique détecte sans contact des objets et matières et indique leur présence par un signal de commutation.

Portée ("range"): voir l'étiquette.

Montage3

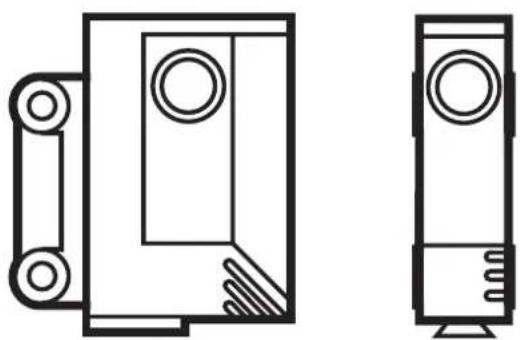

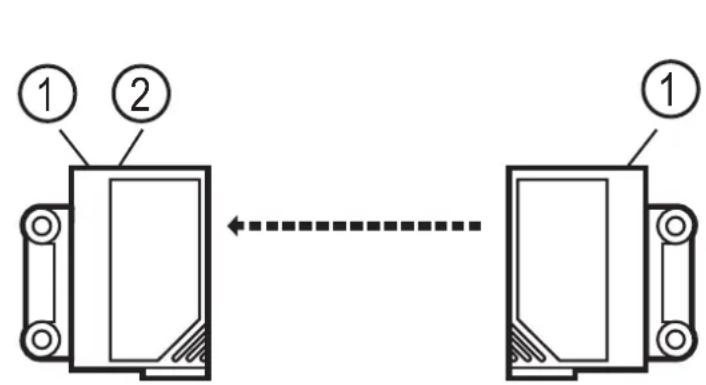

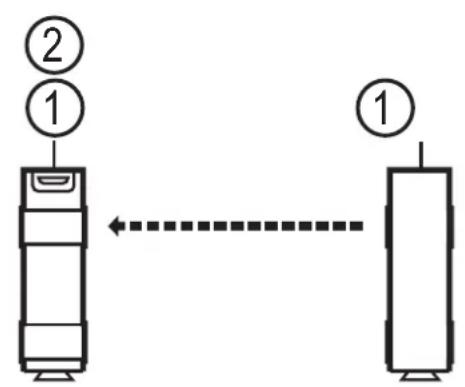

Version side* Version front*

Récepteur Emetteur Récepteur Emetteur

LED1:

Bouton de réglage2:

• Dans les paragraphs suivants le montage et le réglage sont décrits à l'aide de la version front. Les fonctions des appareils avec version side sont identiques.

Monter le récepteur (OJE-...) à l'aide d'un dispositif de fixation (pour le montage voir page suivante).
Orienter l'émetteur (OJS-...) vers le récepteur et le fixer (pour le montage voir page suivante).

Portée maximale seulement en cas d'orientation exacte.

Raccordement électrique4

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de

matériel électrique doivent être respectés.

Assurer une alimentation en tension selon EN 50178.

Mettre l'installation hors tension.

Raccorder l'appareil comme suit : ▲

Récepteur DC PNP

Emetteur DC

Couleurs des fils conducteurs des appareils à cable: BN = brun, BU = bleu, BK = noir, WH = blanc

Programmation de la fonction de sortie par bouton de réglage ou fil teach ( 6.5 Programmation de la fonction de sortie).

Mise en service5

Le barrage photoélectrique est opérationnel sans régles supplémentaires (plug and play) et, est reglé à la portée maximale. Cela signifie que le barrage photoélectrique opère avec la capacité de réserve maximale. Les régles décrits ci-dessous ne sont nécessaires que si un objet partiellement transparent ou un petit objet est à détecter.

Réglages6

Réglage de la sensibilité pour des objets stationnaires*6.1

1	Passer l'appareil dans le mode programmation. Appuyer pendant env. 2 s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance. > L'appareil est en mode de programmation. >

2	Régler la sensibilité avec l'objet. Appuyer une fois. ←→
	Les LED jaune et verte s'éteignent pendant env. 1 s, ensuite elles clignotent en > alternance.

3	Réglage de la sensibilité sansobjet. Appuyer une fois. → ← →
	Les LED jaune et verte s'éteignent pendant env. 1 s. > Après env. 3 s la LED verte s'allume. > L'appareil est en mode de fonctionnement. >

Les réglages 2 et 3 peuvent aussi être effectués dans l'ordre inverse.

• La sensibilité peut également être régée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les-appareils PNP et à L- (broche 3 / BU) pour les-appareils NPN pendant la période correspondante. Information : Si le réglage via le fil teach n'était pas possible, la sortie est commutée pendant 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité.

Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissement et le signal d'éclairament ont presque la même intensité), la LED rouge clignote après étape 3 pendant env. 2 s. Ensuite, l'appareil passée en mode de fonctionnement sans modification de la sensibilité. Si le bouton de réglage n'est pas touché pendant 15 min. lors de la programmation, l'appareil repasse en mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité pour des objets en mouvement*6.2

1	Passer l'appareil dans le mode programmation. Appuyer pendant env. 2 s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint; les LED jaune et verte clignotent en alternance. > L'appareil est en mode de programmation. >

2	Faire passer les objets dans la zone de détction de la lentille pendant la mesure (env. 1 s) (n nombre des objets entre min. 8 Hz et fréquence de commutation max.). Appuyer une fois. Les LED jaune et verte s'éteignent pendant env. 1 s, ensuite elles clignotent en > alternance.

3

Faire passer les objets dans la zone de détction de la lentille pendant la mesure (env. 1 s) (n nombre des objets entre min. 8 Hz et fréquence de commutation max.). Appuyer une fois. Les LED jaune et verte s'éteignent pendant env. 1 s, après env. 3 s la LED verte > s'allume. L'appareil est en mode de fonctionnement. >

• La sensibilité peut également être régée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les apparheils PNP et à L- (broche 3 / BU) pour les apparheils NPN pendant la période correspondante. Information : Si le réglage via le fil teach n'était pas possible, la sortie est commutée pendant 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité.

Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissement et le signal d'éclairament ont presque la même intensité), la LED rouge clignote après étape 3 pendant env. 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité. Si le bouton de réglage n'est pas touché pendant 15 min. lors de la programmation, l'appareil repasse en mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité maximale*6.3

Passer dans le mode de programmation ( étape 1).

Interrompre le faisceau.

Appuyer 2 fois sur le bouton de réglage (→ étapes 2 et 3).

• La sensibilité maximale peut également être régée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les apparèils PNP et à L- (broche 3 / BU) pour les apparèils NPN pendant la période correspondante.

Verrou électronique6.4

Pour verrouiller, le fil teach est activé pendant 15 s à 20 s.*

Pour déverrouiller, le fil teach est activé de nouveau pendant env. 15 s à 20 s.*

• Pour activer la fonction, le fil teach (broche 2 / WH) est raccordé à L+ (broche 1 / BN) pour les apparèils PNP et à L- (broche 3 / BU) pour les apparèils NPN pendant la période correspondante.

Programmation de la fonction de sortie\*6.5

Appuyer pendant 10 s.

Après 2 s la LED rouge commence à > clignoter rapidement.
Ensuite, les LED jaune et verte cligno- > tent en alternance.
Après 10 s toutes les LED s'étei- > gnant, la fonction de sortie a changé d'éclairament à obscurissement (ou vice versa).

• La fonction de sortie peut également être programmée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN)

pour les apparèils PNP et à L- (broche 3 / BU) pour les apparèils NPN pendant la période correspondante.

Fonctionnement7

Vérifier le bon fonctionnement de l'appareil.

Affichage par LED. >

LED verte allumée L'appareil est opérationnel.
LED jaune allumée $ortie commutée.
LED rouge allumée	Perturbation lors de la détction de l'objet, par ex. déréglage, encras- sement des lentilles
LED jaune + rouge	Clignotent en alternance, 2 Hz : sortie court-circuitée. Clignotent en alternance, 1 Hz : perturbation interne. -sortie non commutée).

Maintenance, réparation et élimination8

Dégager les lentilles de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui poursaient abimer les lentilles en plastique.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com Select your country Fiche technique :
