MODE D'EMPLOI OBF505 IFM

Notice d'utilisation

Amplificateur de commutation

Pour fibres optiques

efector200

OBF5xx

FR

704876 / 00 08 / 2010

1 Remarque préliminaire ....3
1.1 Symboles utilisés ....3
2 Fonctionnement et caractéristiques ....3
2.1 Applications ....3
3 Montage....3
3.1 Fixation des fibres optiques ....4
4 Raccordement électrique ....5
5 Eléments de service et d'indication ....6
6 Réglages....7
6.1 Réglage automatique de la sensibilité ....7
6.1.1 L'appareil doit commuter lorsque l'objet est détecté .....7
6.1.2 L'appareil ne doit pas commuter lorsque l'objet est détecté .....8
6.1.3 Différence des valeurs mesurées trop faible 8
6.2 Réglage manuel de la sensibilité ....8
6.3 Réglage de la sensibilité maximale 9
6.4 Réglage de la prolongation de l'impulsion 10
6.5 Verrou électronique 11
7 Fonctionnement .... 11
7.1 Mise en service 11
7.2 Messages d'erreur ....12
8 Entretien, réparation, élimination .....12

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Fonctionnement et caractéristiques

L'amplificateur détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

2.1 Applications

• Seulement pour le raccordement des fibres optiques ifm types FE-50 et FT-50.
• Portée selon la fibre optique.
• Prolongation d'impulsion, réglable de 0 ou 1 ... 90 ms.
  Chaque impulsion d'entrée est prolongée à la valeur réglée.

3 Montage

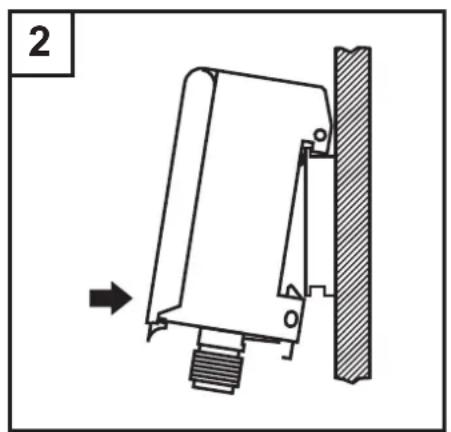

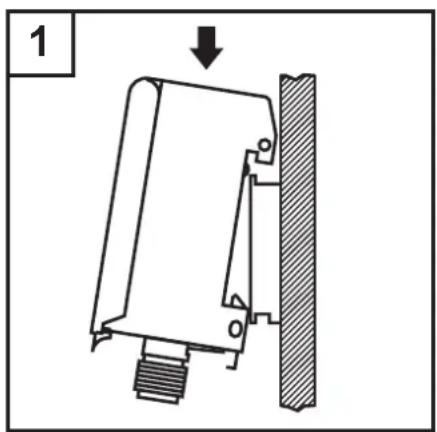

Accrocher l'appareil sur le rail DIN (1) et l'encliqueter (2) ou le fixer à l'aide d'un dispositif de fixation.

1

▶ Soulever le clip de montage (A) à l'aide d'un tournevis (3) et enlever l'appareil.

3.1 Fixation des fibres optiques

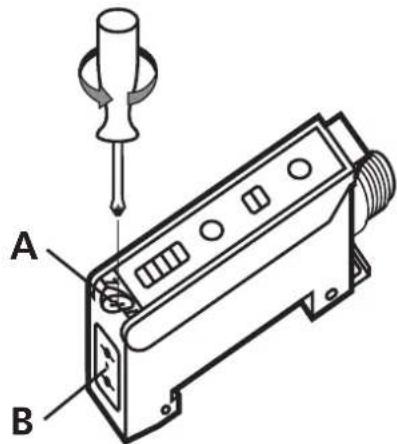

► Desserrer la vis (A).► Insérer les fibres optiques dans les trous du détecteur (B) jusqu'à la butée et les maintenir.

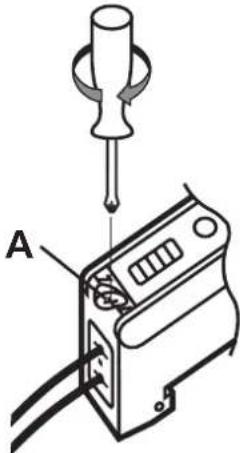

► Resserrer la vis (A).

Si les fibres optiques ne sont pas en butée, la portée est réduite.

4 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.
▶ Alimentation en tension selon EN 50178, TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Détection automatique DC PNP / NPN

M8	M8 2 41 3	M12 2 13 4	Câble

Couleurs des fils conducteurs :

BN (brun), BU (bleu), BK (noir), VT (violet).

Lors de la mise sous tension, l'appareil détecte automatiquement si la sortie de commutation est raccordée à L- (= PNP) ou à L+ (= NPN). La polarité de la sortie de contrôle est mise en fonction de la polarité de la sortie de commutation. Les deux sorties doivent être raccordées avec la même polarité : PNP ou NPN !

5 Eléments de service et d'indication

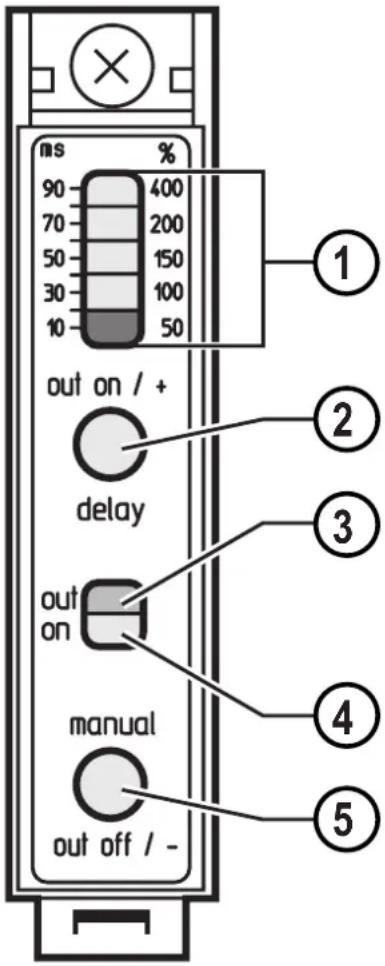

Rampe de LED1: (4 x LED verte1 x LED rouge)	Capacité de réserve en %Intensité du signal d'entréeProlongation d'impulsion en ms
Bouton de2: programmation[OUT on]	Réglage automatique " OUT on "Réglage manuel " + "Prolongation d'impulsion " + "
3: LED jaune Etat de commutation
4 LED verte Etat de fonctionnement
Bouton de5: programmation[OUT off]	Réglage automatique " OUT off "Réglage manuel " - "Prolongation d'impulsion " - "

6 Réglages

6.1 Réglage automatique de la sensibilité

6.1.1 L'appareil doit commuter lorsque l'objet est détecté

Fibre optique en réflexion directe (FT-50)
1	► Positionner l'objet.
	► Appuyer sur [OUT on] pendant >2 s à < 6 s.>Le réglage sur l'objet est effectué.>La LED verte est allumée, la LED jaune clignote 2 x.
2	► Enlever l'objet.
	► Appuyer sur [OUT off].>Le réglage est effectué sans l'objet.>La LED verte est allumée, la LED jaune indique l'état de commutation.>La programmation est terminée.

Fibre optique en barrage (FE-50)
1	► Positionner l'objet. ......Emetteur Récepteur
	► Appuyer sur [OUT on] pendant > 2 s à < 6 s.> Le réglage sur l'objet est effectué.> La LED verte est allumée, la LED jaune clignote 2 x.
2	► Enlever l'objet. → Emetteur Récepteur
	► Appuyer sur [OUT off].> Le réglage est effectué sans l'objet.> La LED verte est allumée, la LED jaune indique l'état de commutation.> La programmation est terminée.

6.1.2 L'appareil ne doit pas commuter lorsque l'objet est détecté

▶ Positionner l'objet (voir figure 1) et appuyer sur [OUT off].
▶ Enlever l'objet (voir figure 2) et appuyer sur [OUT on].

Le réglage peut également être effectué d'abord sans objet (étape 1) et puis avec objet (étape 2).

Timeout

Si lors du réglage aucun bouton n'est appuyé pendant 15 min., l'appareil passe en mode de fonctionnement normal sans aucune modification des valeurs.

6.1.3 Différence des valeurs mesurées trop faible

Si la différence des valeurs mesurées est trop faible, le seuil de commutation peut être ajusté manuellement.

L'appareil passe au mode de réglage manuel. → 7.2 Réglage manuel de la sensibilité / étape 2.

6.2 Réglage manuel de la sensibilité

Avant le réglage manuel, effectuer le réglage automatique afin de déterminer l'éclairement / l'obscurcissement.

Fibre optique en réflexion directe (FT-50) / fibre optique en barrage (FE-50)
1	► Appuyer sur [OUT off] pendant > 6 s à < 20 s.
	> La LED verte clignote avec 2 Hz, la LED jaune indique l'état de commutation.> La rampe de LED indique l'intensité du signal d'entrée et clignote pour indiquer le seuil de commutation.
2	Modifier le seuil de commutation► Appuyer sur [OUT off] afin de réduire le seuil de commutation.► Appuyer sur [OUT on] afin d'augmenter le seuil de commutation.- Avance rapide en appuyant sur le bouton-poussoir en permanence.
3	Terminer le réglage► Appuyer simultanément sur [OUT on] + [OUT off]> L'appareil passe en mode de fonctionnement normal.
4	► Vérifier la fonction de commutation. Si nécessaire, répéter le réglage ( → étape 1).

Timeout

Si lors du réglage aucun bouton n'est appuyé pendant 15 min, l'appareil passe en mode de fonctionnement normal.

6.3 Réglage de la sensibilité maximale

▶ Aligner le fibre optique de façon à ce qu'aucune lumière ne soit reçue.

L'appareil doit commuter lorsque de la lumière est reçue.

▶ D'abord appuyer sur [OUT on], ensuite sur [OUT off].

L'appareil doit commuter si aucune lumière n'est reçue.

▶ D'abord appuyer sur [OUT off], ensuite sur [OUT on].

6.4 Réglage de la prolongation de l'impulsion

La durée du signal de sortie est réglable. Si l'objet n'est pas assez longtemps dans la zone de détection, le temps d'impulsion peut être prolongé.

1	► Appuyer sur [OUT on] pendant > 6 s à < 20 s.> La LED verte clignote avec 4 Hz, la LED jaune indique l'état de commutation.> La rampe de LED indique la prolongation d'impulsion.

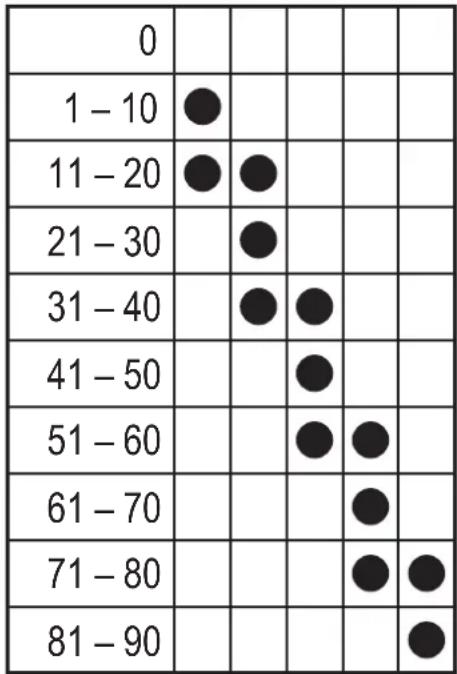

2	Réglage de la prolongation de l'impulsion► Appuyer sur [OUT off] afin de réduire le temps de prolongation de l'impulsion.► Appuyer sur [OUT on] afin d'augmenter le temps de prolongation de l'impulsion.- 1 appui sur le bouton-poussoir correspond à 1 ms.- Avance rapide en appuyant sur le bouton-poussoir en permanence.	Temps LED allumées(ms)
3	Terminer le réglage► Appuyer simultanément sur [OUT on] + [OUT off].> L'appareil passe en mode de fonctionnement normal

Timeout

Si lors du réglage aucun bouton n'est appuyé pendant 15 min, l'appareil passe en mode de fonctionnement normal.

6.5 Verrou électronique

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle. En état de livraison, l'appareil n'est pas verrouillé.

Verrouiller / déverrouiller

▶ Appuyer simultanément sur [OUT on] et [OUT off] pendant 10 s.

La validation est indiquée par un changement de l'état de la LED jaune.
L'appareil est verrouillé.
▶ Pour déverrouiller répéter l'opération.

• Après le montage, le raccordement électrique et le réglage, vérifier le bon fonctionnement de l'appareil.

  Affichage par LED.

La LED rouge est allumée et la sortie FC " sortie de contrôle " est commutée en cas d'une détection perturbée de l'objet (reconnaissance déficiente d'objets, déréglage, encrassement des lentilles).

Après l'élimination de la perturbation et plusieurs opérations de commutation réussies, la sortie de contrôle est désactivée automatiquement.

7.2 Messages d'erreur

Affichage Origine
%40020015010050	La LED jaune clignoteavec 2 HzLa LED verte est éteinteLa rampe de LED estéteinte	Défaut interne.
%40020015010050	La LED jaune clignoteavec 8 HzLa LED verte est alluméeLa rampe de LED estéteinte	Timeout :Temps de programmation max. de 15 min.dépassé.Passage en mode de fonctionnement normal.

8 Entretien, réparation, élimination

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

▶ S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
