MFH205 - Détecteur IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur inductif
Marque	IFM
Modèle	MFH205
Catégorie	Détecteur pour vérins hydrauliques
Usage prévu	Détection sans contact de métaux ferromagnétiques (Fe)
Principe de détection	Inductif
Matériaux détectés	Métaux ferromagnétiques (acier, fer)
Type de sortie	Commutation (normalement ouvert / fermé selon modèle)
Tension d'alimentation	10-30 V DC
Courant de sortie	Jusqu'à 200 mA
Plage de température	-25°C à +70°C
Indice de protection	IP67
Matériau du boîtier	Acier inoxydable / laiton nickelé
Dimensions (diamètre x longueur)	M12 x 60 mm
Poids	Environ 30 g
Type de raccordement	Connecteur mâle M12 à souder
Couple de serrage	Voir fiche technique (recommandé ~10 Nm)
Montage	Vissage direct dans le vérin, réglage de profondeur possible
Entretien	Aucun entretien nécessaire
Réparabilité	Réparation par le fabricant uniquement
Élimination	Élimination écologique selon réglementations nationales

FOIRE AUX QUESTIONS - MFH205 IFM

Comment installer le détecteur MFH205 sans butée ?

Visser l'appareil dans le filetage M jusqu'en butée, puis le dévisser d'un demi-tour (environ 0,5 mm) pour éviter tout dommage mécanique. Serrer l'écrou de fixation au couple indiqué dans la fiche technique.

Quel type de câble utiliser pour le raccordement électrique ?

Utiliser un connecteur mâle M12 à souder. Le raccordement doit être effectué par un électricien qualifié en respectant les normes nationales et internationales.

Le détecteur peut-il détecter tous les métaux ?

Non, le MFH205 détecte uniquement les métaux ferromagnétiques (acier, fer). Il ne détecte pas les métaux non ferreux comme l'aluminium ou le cuivre.

Quelle est la tension d'alimentation recommandée ?

L'appareil fonctionne sous une tension continue de 10 à 30 V DC. Vérifiez la polarité et respectez les indications de la fiche technique.

Puis-je utiliser ce détecteur pour des vérins avec butée ?

Pour les applications avec butée fixe, utilisez plutôt le modèle M9H. Le MFH205 est conçu pour un montage sans butée.

Que faire si le détecteur ne commute pas ?

Vérifiez d'abord l'alimentation et le câblage. Assurez-vous que la cible est en métal ferromagnétique et que la distance de détection est respectée. Si le problème persiste, contactez le fabricant pour une réparation.

Comment nettoyer le détecteur ?

Le détecteur ne nécessite aucun entretien. Si nécessaire, essuyez-le avec un chiffon doux et sec. N'utilisez pas de solvants agressifs.

Quelle est la portée de détection typique ?

La portée dépend du matériau et de la taille de la cible. Pour une tige en acier, elle est généralement de 1 à 4 mm. Consultez la fiche technique pour les valeurs précises.

Le détecteur est-il résistant à l'eau ?

Oui, l'indice de protection est IP67, ce qui le rend protégé contre la poussière et l'immersion temporaire dans l'eau.

Comment éliminer l'appareil en fin de vie ?

Respectez les réglementations nationales sur les déchets électroniques. Ne jetez pas l'appareil aux ordures ménagères ; apportez-le dans un point de collecte approprié.

MODE D'EMPLOI MFH205 IFM

Notice d'utilisation

Détecteur pour vérins hydrauliques

MFH

M9H

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Usage prévu

L'appareil détecte sans contact des métaux ferromagnétiques (métaux FE) et fournit un signal de commutation.

3 Montage

3.1 Installation d'appareils sans butée (MFH)

1 : Détecteur
2 : Raccord à souder

L'appareil peut être ajusté à la tige de piston par la profondeur de vissage.

INFORMATION IMPORTANTE

Ne pas visser l'appareil trop profondément lors de la mise en service afin d'éviter des dommages mécaniques à l'appareil, à la tige de piston et au cylindre.

Pour un montage avec une butée fixe, utiliser les appareils de la série M9H.

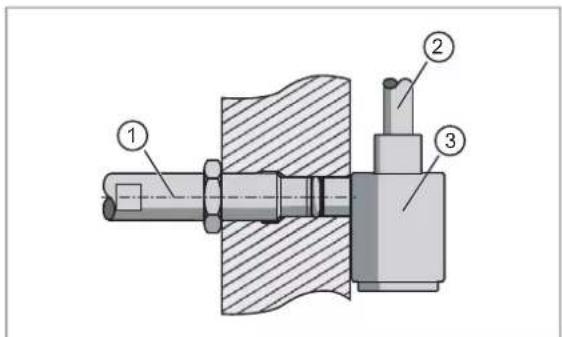

1 : Capteur
2 : Tige de vérin
3 : Piston avec came porte-drapeau

▶ Mettre la tige du vérin dans la position finale à détecter.
▶ Visser l'appareil jusqu'en butée.
Dévisser l'appareil d'un demi-tour (\~ 0,5 mm) pour assurer une protection contre une détérioration mécanique.
▶ Serrer l'écrou de fixation (couple de serrage de → la fiche technique).

3.2 Installation d'appareils avec butée (M9H)

1 : Détecteur
2 : Raccord à souder

▶ Visser l'appareil dans le filetage M.
▶ Couple de serrage → Fiche technique.

3.3 Installation d'appareils pour la détection de la tige

▶ Visser l'appareil dans le filetage M.
▶ Couple de serrage → Fiche technique.

1 : Détecteur
2 : Bloc à visser
3 : Tige

4 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension.
Raccorder l'appareil selon les indications de la fiche technique / l'étiquette de l'appareil.

5 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
