| Type de produit | Tête de lecture/écriture RFID, non encastrable (M30) |
| Marque | IFM |
| Modèle | DTI431 |
| Fréquence de fonctionnement | 13,56 MHz |
| Interface de communication | IO-Link (via connecteur M12) |
| Alimentation électrique | Via maître IO-Link, TBTP/TBTS, classe de protection III |
| Distances de montage (DTI431) | Latérale ≥ 120 mm, frontale ≥ 160 mm |
| Portée max avec TAG E80371 | 45 mm (sur métal et plastique, statique) |
| Taille des blocs de données | 4, 8, 16 ou 32 octets |
| Longueur max de données automatique | 29 octets |
| Modes de fonctionnement | Lecture UID, lecture/écriture automatique, lecture/écriture de données |
| Indicateurs LED | Verte (alimentation), jaune (TAG détecté/lu) |
| Désactivation d'antenne | Oui, via commande IO-Link |
| Matériau du boîtier | Acier inoxydable (pour montage non encastrable) |
| Dimensions (filetage) | M30, longueur environ 60 mm (estimation) |
| Poids approximatif | Environ 100 g (estimation) |
| Entretien | Sans maintenance, nettoyer avec un chiffon sec |
| Réparabilité | Ne pas ouvrir, réparation par le fabricant uniquement |
| Homologations | CE, normes ISO 15693, documentation ifm |
| Accessoires fournis | Écrous de fixation, sans câble de raccordement |
FOIRE AUX QUESTIONS - DTI431 IFM
Questions des utilisateurs sur DTI431 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système RFID au format PDF gratuitement ! Retrouvez votre notice DTI431 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DTI431 de la marque IFM.
MODE D'EMPLOI DTI431 IFM
Notice d'utilisation
Système d'identification RFID
DTI430
DTI431
Tête de lecture / écriture
Contenu
1 Remarques préliminaires .... 3
2 Consignes de sécurité.... 4
3 Usage prévu 5
4 Fourniture 6
5 Fonctions 7
5.1 TAG 7
5.2 Aperçu des appareils 7
5.3 IO-Link 7
6 Montage 8
6.1 Remarques sur le montage de l'appareil 8
6.2 Eliminer des perturbations.... 8
6.3 Conception mécanique 8
6.4 Installer l'appareil 8
6.5 Distances de montage 9
6.6 Positionner les TAGs 10
7 Raccordement électrique 12
7.1 Schéma de branchement 12
8 Eléments de service et d'indication 13
9 Paramétrage.... 14
9.1 Paramètre 14
9.1.1 Taille des blocs de données 14
9.1.2 Ordre des données 14
9.1.3 Temps de maintien des données 14
9.1.4 Adresse pour lecture / écriture automatique 15
9.1.5 Longueur de données pour lecture / écriture automatique 15
9.2 Bits d'état 15
10 Fonctionnement 17
10.1 Désactiver l'antenne interne 17
10.2 Mode de fonctionnement « Lecture de l'UID ».... 17
10.3 Mode de fonctionnement « Lecture automatique des données » 18
10.4 Mode de fonctionnement « Ecriture automatique des données » 19
10.5 Mode de fonctionnement « Lecture des données ».... 21
10.5.1 Exemple lecture réussie de données 22
10.5.2 Exemple lecture incorrecte de données 23
10.6 Mode de fonctionnement « Ecriture des données » 25
10.6.1 Exemple écriture réussie de données 26
10.6.2 Exemple écriture incorrecte de données 28
10.7 Valeurs de défaut dans l'entrée des données process 29
11 Maintenance, réparation et élimination 31
12 Homologations /Normes 32
Glossaire.... 33
1 Remarques préliminaires
Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.
2 Consignes de sécurité
Général
- L'appareil décrit ici est un composant à intégrer dans un système.
- L'installateur du système est responsable de la sécurité du système.
- L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel autorisé par l'installateur du système.
- Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
- Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
- Assurer une protection efficace des appareils et des câbles contre l'endommagement.
Equipements radio
En général, les équipements radio ne doivent pas être utilisés à proximité de stations d'essence, de dépôts de carburants, d'usines chimiques ou de lieux où il existe des risques de détonation.
▶ Ne pas transporter et stocker de gaz, liquides inflammables ou de substances explosives près de l'appareil.
Perturbations d'appareils électroniques et médicaux
L'emploi de l'appareil peut affecter le bon fonctionnement des appareils électroniques qui ne sont pas correctement blindés.
▶ Mettre l'appareil hors tension à proximité des équipements médicaux.
En cas de problèmes, contacter le fabricant de l'appareil correspondant.
3 Usage prévu
La tête de lecture / écriture lit et écrit des TAGs sans contact.
Les données sont mises à disposition comme données process via l'interface IO-Link.
4 Fourniture
• Tête de lecture / écriture
L'appareil est livré sans accessoires de montage ni de raccordement.
Accessoires disponibles : www.ifm.com.
Le bon fonctionnement n'est pas assuré en cas d'utilisation d'accessoires d'autres fabricants.
5 Fonctions
5.1 TAG
Les TAGs sont passifs, c'est-à-dire qu'ils fonctionnent sans pile. L'énergie nécessaire à leur fonctionnement étant fournie par la tête de lecture / écriture.
L'énergie est fournie par un couplage inductif. La bobine de l'antenne intégrée dans la tête de lecture / écriture génère un champ magnétique qui pénètre en partie la bobine de l'antenne du TAG. Une tension est générée par induction qui alimente le support de données en énergie.
L'appareil supporte des TAGs selon ISO 15693.
5.2 Aperçu des appareils
DTI430
| Référence : DTI430 | |
| Fonction : Tête de lecture / écriture | |
| Désignation : DTRHF IBRWIOUS03 | |
| Type : M30, encastrable |
DTI431
| Référence : DTI431 | |
| Fonction : Tête de lecture / écriture | |
| Désignation : DTRHF INRWIOUS03 | |
| Type : M30, non encastrable |
5.3 IO-Link
Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.
Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel de paramétrage IO-Link adapté et d'un câble adaptateur IO-Link.
L'IODD nécessaire à la configuration de l'appareil est disponible sur www.ifm.com.
6 Montage
6.1 Remarques sur le montage de l'appareil
En cas de montage de plusieurs systèmes, respecter les distances minimales entre les appareils RFID.
Le montage encastré d'une tête de lecture / écriture dans le métal réduit la distance de lecture / écriture.
La proximité immédiate de sources d'émissions HF, telles que des transformateurs de soudure ou des convertisseurs, peut nuire au fonctionnement de l'appareil.
6.2 Eliminer des perturbations
L'appareil génère un champ électrique modulé d'une fréquence de 13,56 MHz.
Eviter les perturbations dans la communication de données :
▶ Ne pas faire fonctionner d'autres appareils à proximité qui utilisent la même bande de fréquence.
Comme par exemple des variateurs de fréquence et des alimentations à découpage.
S'il y a d'autres appareils utilisant la même bande de fréquence à proximité :
Les distances de montage entre les appareils doivent être aussi grandes que possible.
▶ Faire fonctionner les appareils en alternance.
▶ Activer/désactiver le champ HF de l'appareil.
6.3 Conception mécanique
DTI430
Fig. 1: DTI430
1 Face active
DTI431
Fig. 2: DTI431
1 Face active
6.4 Installer l'appareil
▶ Fixer l'appareil avec les écrous fournis.
DTI430
Fig. 3: Montage encastré
DTI431
Fig. 4: Montage non encastré

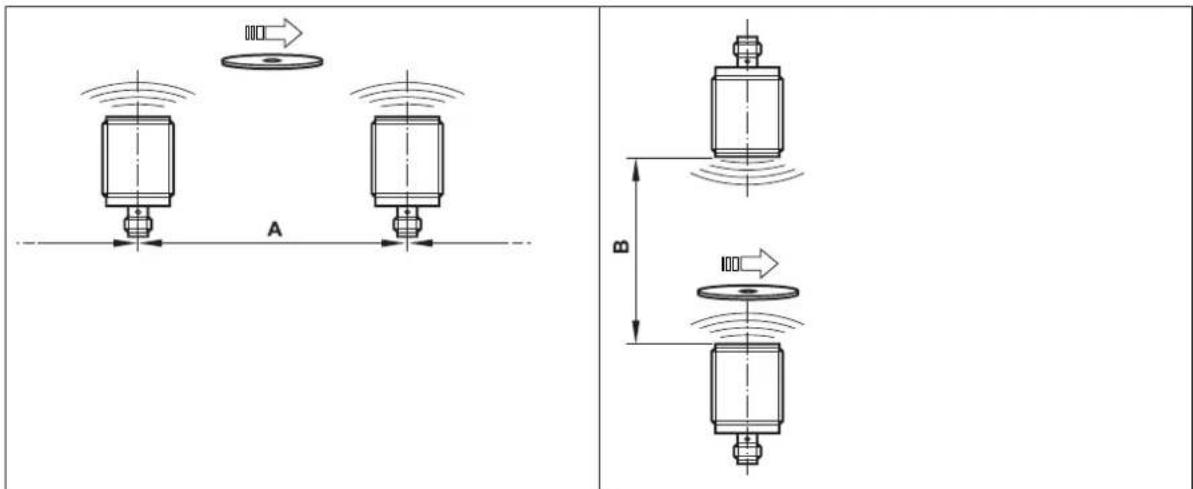

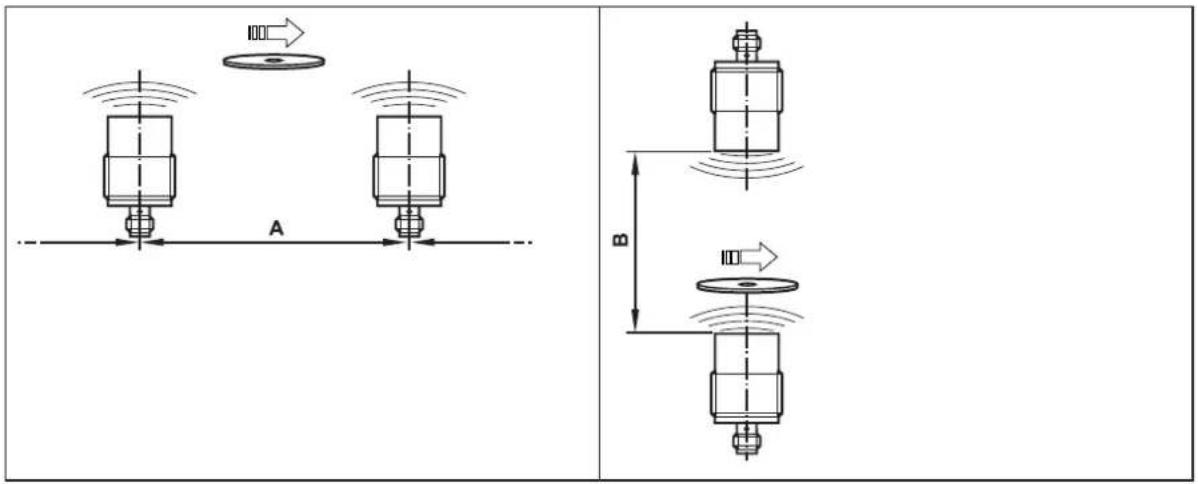

6.5 Distances de montage
DTI430
| Mode de fonctionnement Distance latérale (A) Distance frontale (B) | |
| Lecture et écriture ≥ 50 mm ≥ 100 mm |
DTI431
| Mode de fonctionnement Distance latérale (A) Distance frontale (B) | |
| Lecture et écriture ≥ 120 mm ≥ 160 mm |
6.6 Positionner les TAGs
La face active marque le centre de la bobine de l'antenne intégrée de la tête de lecture / écriture.
S'assurer que l'orientation de la face active de la tête de lecture / écriture correspond à l'axe du TAG.
Pour le montage en ou sur métal, utiliser des TAGs prévus spécialement à cet effet.
Positionner le TAG dans la zone de la face active. Prendre en compte l'angle d'ouverture et la portée de travail (→ Fiche technique de l'appareil).
DTI430


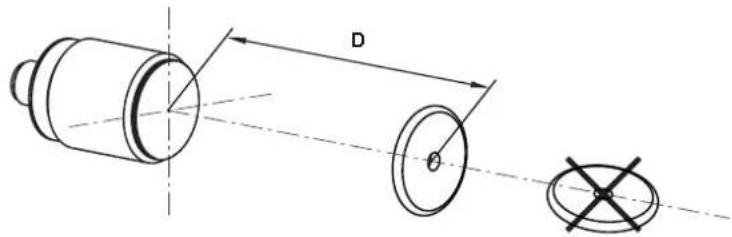

D θFig. 5: Positionner le TAG
▶ Orienter le TAG face à l'antenne de l'appareil dans l'axe.
| TAG Type | Distance tête de lecture / écriture (D) en métal | Distance tête de lecture / écriture (D) en plastique | |
| E80371 25 mm 30 mm |
Les indications dans le tableau s'appliquent aux opérations de lecture / écriture statiques.
DTI431


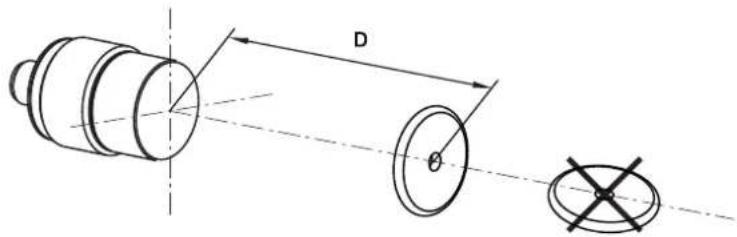

D θFig. 6: Positionner le TAG
Orienter le TAG face à l'antenne de l'appareil dans l'axe.
| TAG Type | Distance tête de lecture / écriture (D) en métal | Distance tête de lecture / écriture (D) en plastique | |
| E80371 45 mm 45 mm |
Les indications dans le tableau s'appliquent aux opérations de lecture / écriture statiques.
7 Raccordement électrique
L'appareil doit être raccordé par un électricien qualifié.
Appareil de la classe de protection III (CP III).
L'alimentation électrique ne doit s'effectuer que via des circuits TBTP/TBTS.
Avant le raccordement électrique mettre l'installation hors tension.
7.1 Schéma de branchement
Raccorder l'appareil à un maître IO-Link via un connecteur M12.
▷ L'alimentation en tension s'effectue via le maître IO-Link.
| Raccordement des broches Schéma de branchement | |
| 13 4 | 1 L+4 IO-Link3 L- |
Informations sur les connecteurs femelles disponibles sur : www.ifm.com.

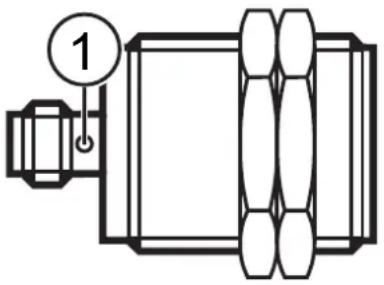

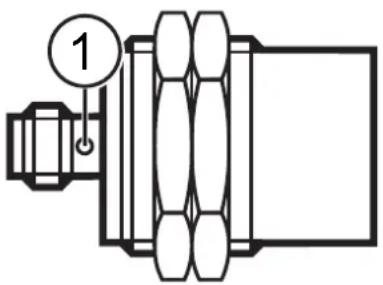

8 Eléments de service et d'indication
| DTI430 DTI431 | |||
 |  |
1 LED verte : Tension d'alimentation
LED jaune : TAG
| LED Etat Description | ||
| vert allumé tension d'alimentation ok | ||
| éteint tension d'alimentation manque | ||
| clignote lentement désactivé | ||
| jaune activé (en permanence) TAG détecté | ||
| activé (impulsion) TAG lu / écrit avec succès | ||
| clignote rapidement erreur lors de la lecture / écriture sur le TAG | ||
| éteint • aucun TAG dans le champ | • TAG défectueux dans le champ• TAG non valable dans le champ | |
| vert et jaune clignote en alternance erreur | lors de la communication ou dé- | faut de l'appareil |
9 Paramétrage
L'appareil est paramétré à l'aide d'un logiciel via IO-Link (par ex. ifm moneo configure SA).
Pour plus d'informations voir l'IODD de l'appareil : www.ifm.com/fr
9.1 Paramètre
9.1.1 Taille des blocs de données
La mémoire du TAG est organisée en blocs de données. Ce paramètre indique la taille d'un bloc de données. La valeur réglée doit correspondre à la valeur indiquée dans la fiche technique du TAG.
Les valeurs suivantes sont permises :
4,8,16 et 32 octets par bloc.
La taille des blocs est seulement nécessaire pour le traitement interne des données dans l'appareil. L'utilisateur peut accéder à la mémoire du TAG octet par octet via les images des données process.
9.1.2 Ordre des données
Ce paramètre règle l'ordre des données dans un bloc de données du TAG.
Exemple
Pour un TAG avec une taille des blocs de 4 octets, les données peuvent être structurées comme dans les tableaux.
| Bloc de données 0 Bloc de données 1 | |||||
| Octet 3 Octet 2 Octet | 1 Octet 0 Octet 3 ... | ||||
Tab. 1: Ordre normal
| Bloc de données 0 Bloc de données 1 | |||||
| Octet 0 Octet 1 Octet | 2 Octet 3 Octet 0 ... | ||||
Tab. 2: Ordre inverse
9.1.3 Temps de maintien des données
Le temps de maintien des données indique le temps pendant lequel les données de l'image d'entrée des données process sont maintenues constantes. Cela concerne, selon le mode de fonctionnement
• I'UID,
- le bit "Tag present",
- les données dans les modes de lecture et écriture automatiques.
Le paramètre « temps de maintien des données » n'affecte pas la transmission des données dans les modes de fonctionnement « Lecture des données » et « Ecriture des données ».
Exemple
Si le temps de maintien des données est réglé à 500 ms, l'UID et le bit « Tag present » sont transmis via IO-Link pendant au moins 500 ms.
Cela s'applique également si le TAG n'est plus dans la portée de l'appareil.
9.1.4 Adresse pour lecture / écriture automatique
Le paramètre « Adresse pour lecture / écriture automatique » règle l'adresse de départ de la zone de mémoire à laquelle on accède dans les modes de fonctionnement « lecture automatique » et « écriture automatique ».
L'adresse est indiquée en octets.
Dans les modes de fonctionnement « Lecture automatique » et « Ecriture automatique », l'appareil lit et écrit automatiquement un certain nombre de données du TAG.
La zone de mémoire adressée doit être dans la zone de mémoire disponible du TAG :
Adresse pour lecture et écriture automatique +
Longueur de données pour lecture et écriture automatique ≤
Nombre d'octets disponibles sur le TAG
Le nombre d'octets disponibles est indiqué dans la fiche technique du TAG.
9.1.5 Longueur de données pour lecture / écriture automatique
Le paramètre « Longueur de données pour lecture / écriture automatique » règle la longueur de la zone de mémoire qui est lue et écrite.
La longueur est indiquée en octets. La longueur minimale est de 1 octet, la longueur maximale de 29 octets.
Dans les modes de fonctionnement « Lecture automatique » et « Ecriture automatique », l'appareil lit et écrit automatiquement un certain nombre de données du TAG.
La zone de mémoire adressée doit être dans la zone de mémoire disponible du TAG :
Adresse pour lecture et écriture automatique +
Longueur de données pour lecture et écriture automatique ≤
Nombre d'octets disponibles sur le TAG
Le nombre d'octets disponibles est indiqué dans la fiche technique du TAG.
9.2 Bits d'état
| Entrée des données process | ||||||||
| Bit 7 6 5 4 3 2 1 0 | ||||||||
| Nom Antenna | deactivated | Tag present | Cmd End Cmd | Start Acknowledge | ||||
| Sortie des données process | ||||||||
| Bit 7 6 5 4 3 2 1 0 | ||||||||
| Nom Cmd Anten- | na deactiv- vate | Cmd Start | ||||||
| Bit d'état Valeur Description | ||
| Antenna deactivated 0 Antenne activée, appareil prêt à l'échange avec le TAG | ||
| Tag present 0 Aucun TAG à portée de l'antenne | ||
| Cmd End 0 Opération de lecture / écriture | n'a pas encore | réte démarrée ou n'est pas active |
| 1 Opération | de lecture / écriture terminée | |
| Cmd Start Acknowledge 0 Démarrage de | 'opération de | lecture / écriture non confirmé |
| 1 Démarrage | de l'opération de lecture / écriture confirmé | |
| Cmd Antenna deactivate 0 Activer l'antenne | ||
| 1 Désactiver | l'antenne | |
| Cmd Start 0 Désactiver le déclencheur pour | l'opération | de lecture / écriture |
| 1 Activer le | déclencheur pour l'opération de lecture / écriture | |
Les bits d'état suivants ne sont pas utilisables dans le mode de fonctionnement « Lecture de l'UID » :
L'appareil supporte plusieurs modes de fonctionnement qui sont sélectionnés par la valeur de commande dans l'image de sortie des données process :
| Mode de fonctionnement Valeur de commande Description | |
| Lecture de l'UID 0x00 Mode de fonctionnement « Lecture de | l'UID » (→ ☐ 17) |
| Lecture automatique des données 0x01 Mode de fonctionnement « Lecture auto-matique des données » (→ ☐ 18) | |
| Ecriture automatique des données 0x02 Mode de fonctionnement « Ecriture au-tomatique des données » (→ ☐ 19) | |
| Lecture des données 0x03 Mode de fonctionnement « Lecture des | données » (→ ☐ 21) |
| Ecriture des données 0x04 Mode de fonctionnement « Ecriture des | données » (→ ☐ 25) |
Pour tous les modes de fonctionnement les mêmes bits d'état et valeurs d'erreur dans les images process s'appliquent.
10.1 Désactiver l'antenne interne
L'antenne interne de l'appareil peut être désactivée à tout moment. Avec l'antenne désactivée
- l'appareil reste accessible via IO-Link,
- l'appareil ne génère pas de champ magnétique de haute fréquence,
- l'appareil ne détecte pas les TAGs.
La désactivation de l'antenne réduit des perturbations entre des appareils positionnés l'un à côté de l'autre.
Désactiver l'antenne interne :
▶ Mettre le bit « Cmd Antenna deactivate » dans la sortie des données process.
L'état de l'antenne interne peut être vérifié via le bit « Antenna deactivated » (Antenne désactivée) dans l'entrée des données process.
10.2 Mode de fonctionnement « Lecture de l'UID »
Dans le mode de fonctionnement « Lecture de l'UID », l'UID du TAG est lu. Ensuite, l'UID est disponible dans l'entrée des données process. S'il n'y a aucun TAG dans la zone de lecture de l'antenne, les 8 octets de l'UID contiennent la valeur « 0x00 ».
Dès qu'un TAG est détecté par l'appareil, l'UID est transféré. La durée de la transmission correspond au moins à la durée du temps de maintien des données. Si un nouveau TAG est détecté dans la zone de lecture de l'antenne pendant la durée du temps du maintien des données, l'UID du nouveau TAG est transféré.
Le mode de fonctionnement « Lecture de l'UID » est préréglé après le démarrage de l'appareil.
| Octet Sortie des données process Entrée des données process | |
| 0 Valeur de commande = 0x00 Valeur de commande = 0x00 | |
| 1 Etat Etat | |
| 2 Ignoré UID 0 | |
| 3 Ignoré UID 1 | |
| 4 Ignoré UID 2 | |
| 5 Ignoré UID 3 | |
| 6 Ignoré UID 4 | |
| 7 Ignoré UID 5 | |
| 8 Ignoré UID 6 | |
| 9 Ignoré UID 7 | |
| 10 Ignoré 0x00 | |
| 11 Ignoré 0x00 | |
| 12 Ignoré 0x00 | |
| 13 Ignoré 0x00 | |
| 14 Ignoré 0x00 | |
| 15 Ignoré 0x00 | |
| 16 Ignoré 0x00 | |
| 17 Ignoré 0x00 | |
| 18 Ignoré 0x00 | |
| 19 Ignoré 0x00 | |
| 20 Ignoré 0x00 | |
| 21 Ignoré 0x00 | |
| 22 Ignoré 0x00 | |
| 23 Ignoré 0x00 | |
| 24 Ignoré 0x00 | |
| 25 Ignoré 0x00 | |
| 26 Ignoré 0x00 | |
| 27 Ignoré 0x00 | |
| 28 Ignoré 0x00 | |
| 29 Ignoré 0x00 | |
| 30 Ignoré 0x00 | |
| 31 Ignoré Valeur de défaut |
10.3 Mode de fonctionnement « Lecture automatique des données »
Dans le mode de fonctionnement « Lecture automatique des données », les octets 0 à 28 représentent les données dans la zone de mémoire du TAG. La zone de mémoire est réglée par les paramètres « Adresse pour lecture / écriture automatique » et « Longueur de données pour lecture / écriture automatique ».
Pour les zones de mémoire avec une longueur de données < 29 octets, les données restantes sont remplies avec la valeur 0x00 dans l'image process.
Les données dans l'image process sont mis à jour dès qu'un TAG entre dans la zone de détection. Les données dans l'image process sont valables dès que le bit d'état « Cmd End » est mis.
Si le TAG quitte la zone de détection, les données sont maintenues dans l'image process selon le temps de maintien des données. Si le temps de maintien des données est dépassé et il n'y a aucun TAG dans la zone de détection, les données seront remplies avec la valeur 0x00.
Si le TAG demeure dans la zone de détection, les données peuvent être lues avec le bit d'état « Cmd Start ». Si la lecture est non réussie, la valeur de défaut est affichée dans l'image process.
Le temps nécessaire pour la lecture est lié à la « Longueur de données pour lecture / écriture automatique ». Par conséquent, le temps de présence du TAG dans la zone de détection de l'appareil peut se réduire.
| Octet Sortie des données process Entrée des données process | |
| 0 Valeur de commande = 0x01 Valeur de commande = 0x01 | |
| 1 Etat Etat | |
| 2 Ignoré Données 0 | |
| 3 Ignoré Données 1 | |
| 4 Ignoré Données 2 | |
| 5 Ignoré Données 3 | |
| 6 Ignoré Données 4 | |
| 7 Ignoré Données 5 | |
| 8 Ignoré Données 6 | |
| 9 Ignoré Données 7 | |
| 10 Ignoré Données 8 | |
| 11 Ignoré Données 9 | |
| 12 Ignoré Données 10 | |
| 13 Ignoré Données 11 | |
| 14 Ignoré Données 12 | |
| 15 Ignoré Données 13 | |
| 16 Ignoré Données 14 | |
| 17 Ignoré Données 15 | |
| 18 Ignoré Données 16 | |
| 19 Ignoré Données 17 | |
| 20 Ignoré Données 18 | |
| 21 Ignoré Données 19 | |
| 22 Ignoré Données 20 | |
| 23 Ignoré Données 21 | |
| 24 Ignoré Données 22 | |
| 25 Ignoré Données 23 | |
| 26 Ignoré Données 24 | |
| 27 Ignoré Données 25 | |
| 28 Ignoré Données 26 | |
| 29 Ignoré Données 27 | |
| 30 Ignoré Données 28 | |
| 31 Ignoré Valeur de défaut |
10.4 Mode de fonctionnement « Ecriture automatique des données »
Dans le mode de fonctionnement « Ecriture automatique des données », les données à écrire sont définies par l'image de sortie des données process. Les données sont réglées par les paramètres « Adresse pour lecture / écriture automatique » et « Longueur de données pour lecture / écriture automatique ».
Les données (y compris adresse et longueur) sont écrites sur le TAG dès qu'il entre dans la zone de détection.
Un maximum de 29 octets est défini dans l'image de sortie des données process (octet 0 à 28). Pour les zones de mémoire avec une longueur de données < 29 octets, les données restantes sont ignorées et ne sont pas écrites sur le TAG.
Si l'écriture est réussie, les données écrites sont miroitées dans l'image d'entrée des données process et le bit d'état « Cmd End » est mis.
Si le TAG quitte la zone de détection, les données sont maintenues dans l'image process selon le temps de maintien des données. Si le temps de maintien des données est dépassé et il n'y a aucun TAG dans la zone de détection, les données seront remplies avec la valeur 0x00.
Si le TAG demeure dans la zone de détection, les données peuvent être écrites avec le bit d'état « Cmd Start ». Si l'écriture est non réussie, la valeur de défaut est affichée dans l'image process.
Le temps nécessaire pour la lecture est lié à la « Longueur de données pour lecture/écriture automatique ». Par conséquent, le temps de présence du TAG dans la zone de détection de l'appareil peut se réduire.
| Octet Sortie des données process Entrée des données process | |
| 0 Valeur de commande = 0x02 Valeur de commande = 0x02 | |
| 1 Etat Etat | |
| 2 Données 0 Données 0 | |
| 3 Données 1 Données 1 | |
| 4 Données 2 Données 2 | |
| 5 Données 3 Données 3 | |
| 6 Données 4 Données 4 | |
| 7 Données 5 Données 5 | |
| 8 Données 6 Données 6 | |
| 9 Données 7 Données 7 | |
| 10 Données 8 Données 8 | |
| 11 Données 9 Données 9 | |
| 12 Données 10 Données 10 | |
| 13 Données 11 Données 11 | |
| 14 Données 12 Données 12 | |
| 15 Données 13 Données 13 | |
| 16 Données 14 Données 14 | |
| 17 Données 15 Données 15 | |
| 18 Données 16 Données 16 | |
| 19 Données 17 Données 17 | |
| 20 Données 18 Données 18 | |
| 21 Données 19 Données 19 | |
| 22 Données 20 Données 20 | |
| 23 Données 21 Données 21 | |
| 24 Données 22 Données 22 | |
| 25 Données 23 Données 23 | |
| 26 Données 24 Données 24 | |
| 27 Données 25 Données 25 | |
| 28 Données 26 Données 26 | |
| 29 Données 27 Données 27 | |
| 30 Données 28 Données 28 | |
| 31 Ignoré Valeur de défaut |
10.5 Mode de fonctionnement « Lecture des données »
Dans le mode de fonctionnement « Lecture des données », jusqu'à 29 octets sont lus avec une seule opération de lecture. Les données sont transmises de l'appareil au système de commande de manière séquentielle.
Transmettre des données de l'appareil au système de commande :
▶ Avec le système de commande, mettre les valeurs suivantes dans la sortie des données process : la valeur de commande « 0x03 », l'adresse (16 bits) et la longueur de données (16 bits).
▶ Avec le système de commande, commencer l'opération de lecture avec le bit d'état « Cmd Start ».
L'appareil confirme le démarrage de l'opération de lecture en mettant le bit d'état « Cmd Start Acknowledge » dans l'entrée des données process.
L'appareil transmet les données dans l'entrée des données process (données 0 à 27) et augmente le compteur de blocs par 1 dès que les premières données du TAG sont disponibles. Si la valeur « 255 » est dépassée, le compteur de blocs est remis à « 0 ».
▶ Confirmer avec le système de commande la réception des données en augmentant le compteur de blocs dans la sortie des données process par « 1 ».
Les deux dernières étapes sont répétées jusqu'à ce que toutes les données soient transmises.
Lors de la dernière transmission, l'appareil met le bit d'état « Cmd End ».
L'opération de lecture est terminée.
Si la lecture est non réussie, l'appareil met la valeur de défaut et le bit d'état « Cmd End » dans l'image process. La transmission des données est interrompue.
| Octet Sortie des données process Entrée des données process | |
| 0 Valeur de commande = 0x03 Valeur de commande = 0x03 | |
| 1 Etat Etat | |
| 2 Ignoré Données 0 | |
| 3 Ignoré Données 1 | |
| 4 Adresse (Octet de poids fort) Données 2 | |
| 5 Adresse (Octet de poids faible) Données 3 | |
| 6 Longueur (Octet de poids fort) Données 4 | |
| 7 Longueur (Octet de poids faible) Données 5 | |
| 8 Ignoré Données 6 | |
| 9 Ignoré Données 7 | |
| 10 Ignoré Données 8 | |
| 11 Ignoré Données 9 | |
| 12 Ignoré Données 10 | |
| 13 Ignoré Données 11 | |
| 14 Ignoré Données 12 | |
| 15 Ignoré Données 13 | |
| 16 Ignoré Données 14 | |
| 17 Ignoré Données 15 | |
| 18 Ignoré Données 16 | |
| 19 Ignoré Données 17 | |
| 20 Ignoré Données 18 | |
| 21 Ignoré Données 19 | |
| 22 Ignoré Données 20 | |
| 23 Ignoré Données 21 | |
| 24 Ignoré Données 22 | |
| 25 Ignoré Données 23 | |
| 26 Ignoré Données 24 | |
| 27 Ignoré Données 25 | |
| 28 Ignoré Données 26 | |
| 29 Ignoré Données 27 | |
| 30 Compteur de blocs Compteur de blocs | |
| 31 Ignoré Valeur de défaut |
10.5.1 Exemple lecture réussie de données
L'exemple montre la lecture réussie de données.
| Valeur de commande | Adresse | Longueur | Données 0 à 27 | Compteur de blocs | Bit d'état « Cmd Start » | |
| Commande pré-définie | 0x00 0x0000 0x00 | 000 0x00 0x00 0 | ||||
| Le système de commande met la commande (lecture de 35 octets de l'adresse 0x12) | 0x03 0x0012 0x00 | 023 0x00 0x00 1 | ||||
| L'appareil confirme la commande | 0x03 0x0012 0x00 | 023 0x00 0x00 1 | ||||
| L'appareil met le premier octet des données | 0x03 0x0012 0x00 | 023 0x00 0x00 1 | ||||
| Le système de commande confirme la réception des données | 0x03 0x0012 0x00 | 023 0x00 0x01 1 | ||||
| L'appareil met des données supplémentaires et termine la lecture | 0x03 0x0012 0x00 | 023 0x00 0x01 1 | ||||
| Le système de commande confirme la réception des données | 0x03 0x0012 0x00 | 023 0x00 0x02 1 |
| Valeur de commande | Adresse | Longueur | Données 0 à 27 | Compteur de blocs | Bit d'état « Cmd Start » | |
| Le système de commande annule la valeur de commande | 0x00 0x0000 0x00 | 000 0x00 0x00 0 | ||||
| L'appareil effectue la commande prédéfinie | 0x00 0x0000 0x00 | 000 0x00 0x00 0 |
Tab. 3: Sortie des données process
| Valeur de commande | Données 0 à 27 | Compteur de blocs | Valeur de défaut | Bit d'état « Cmd End » | Bit d'état « Cmd Start » | |
| Commande pré-définie | 0x00 UID 0x00 0x00 0 0 | |||||
| Le système de commande met la commande (lecture de 35 octets de l'adresse 0x12) | 0x03 UID 0x00 0x00 0 0 | |||||
| L'appareil confirme la commande | 0x03 0x00 0x00 0x00 0 1 | |||||
| L'appareil met le premier octet des données | 0x03 Données 0x01 0x00 0 1 | |||||
| Le système de commande confirme la réception des données | 0x03 Données 0x01 0x00 0 1 | |||||
| L'appareil met des données supplémentaires et termine la lecture | 0x03 Données 0x02 0x00 1 1 | |||||
| Le système de commande confirme la réception des données | 0x03 Données 0x02 0x00 1 1 | |||||
| Le système de commande annule la valeur de commande | 0x03 Données 0x02 0x00 1 1 | |||||
| L'appareil effectue la commande prédéfinie | 0x00 UID 0x00 0x00 0 0 |
Tab. 4: Entrée des données process
10.5.2 Exemple lecture incorrecte de données
L'exemple montre la lecture incorrecte de données.
| Commande pré-définie | |||||||
| Le système de commande met la commande (lecture de 35 octets de l'adresse 0x12) | Valeur de commande | ||||||
| Adresse | |||||||
| L'appareil confirme la commande | Longueur | ||||||
| L'appareil met le premier octet des données | Données 0 à 27 | ||||||
| Le système de commande confirme la réception des données | Compteur de blocs | ||||||
| L'appareil met la valeur de défaut | Bit d'état « Cmd Start » | ||||||
| (TAG non dis- ponible) | |||||||
| Le système de commande an-nule la valeur de commande | |||||||
Tab. 5: Sortie des données process
Tab. 6: Entrée des données process
| Valeur de commande | Données 0 à 27 | Compteur de blocs | Valeur de défaut | Bit d'état « Cmd End » | Bit d'état « Cmd Start » | |
| Commande pré-définie | 0x00 UID 0x00 0x00 0 0 | |||||
| Le système de commande met la commande (lecture de 35 octets de l'adresse 0x12) | 0x03 UID 0x00 0x00 0 0 | |||||
| L'appareil confirme la commande | 0x03 0x00 0x00 0x00 0 1 | |||||
| L'appareil met le premier octet des données | 0x03 Données 0x00 0x00 0 1 | |||||
| Le système de commande confirme la réception des données | 0x03 Données 0x01 0x00 0 1 | |||||
| L'appareil met la valeur de défaut | 0x03 Données 0x01 0x11 1 1 | |||||
| (TAG non disponible) | 0x03 0x00 0x01 0x11 1 1 | |||||
| Le système de commande annule la valeur de commande | 0x00 UID 0x00 0x00 0 0 |
10.6 Mode de fonctionnement « Ecriture des données »
Dans le mode de fonctionnement « Ecriture des données », jusqu'à 29 octets sont écrits avec une seule opération d'écriture. Les données sont transmises du système de commande à l'appareil de manière séquentielle.
Transmettre des données du système de commande à l'appareil :
▶ Avec le système de commande, mettre les valeurs suivantes dans la sortie des données process : la valeur de commande « 0x04 », l'adresse (16 bits) et la longueur de données (16 bits).
Commencer avec le système de commande l'opération d'écriture avec le bit d'état « Cmd Start ».
▷ L'appareil confirme le démarrage de l'opération d'écriture en mettant le bit d'état « Cmd Start Acknowledge » dans l'entrée des données process.
Remplir avec le système de commande les données dans la sortie des données process (données 0 à 27) et augmenter le compteur de blocs de « 1 ». Si la valeur « 255 » est dépassée, le compteur de blocs est remis à « 0 ».
▷ L'appareil confirme la réception des données en augmentant le compteur de blocs dans la sortie des données process par « 1 ».
Répéter les deux dernières étapes jusqu'à ce que toutes les données soient transmises.
▷ Lors de la dernière transmission sur le TAG, l'appareil met le bit d'état « Cmd End ».
L'opération d'écriture est terminée.
Si l'écriture est non réussie, l'appareil met la valeur de défaut et le bit d'état « Cmd End » dans l'image process. La transmission des données est interrompue.
| Octet | Sortie des données process lors du démarrage de l'opération de l'écriture | Sortie des données process pendant la transmission des données | Entrée des données process |
| 0 Valeur de commande=0x04 Valeur de commande=0x04 Valeur de commande=0x04 | |||
| 1 Etat Etat Etat | |||
| 2 Ignoré Données 0 0x00 | |||
| 3 Ignoré Données 1 0x00 | |||
| 4 Adresse (Octet de poids fort) Données 2 0x00 | |||
| 5 Adresse (Octet de poids faible) | Données 3 0x00 | ||
| 6 Longueur (Octet de poids fort) Données 4 0x00 | |||
| 7 Longueur (Octet de poids faible) | Données 5 0x00 | ||
| 8 Ignoré Données 6 0x00 | |||
| 9 Ignoré Données 7 0x00 | |||
| 10 Ignoré Données 8 0x00 | |||
| 11 Ignoré Données 9 0x00 | |||
| 12 Ignoré Données 10 0x00 | |||
| 13 Ignoré Données 11 0x00 | |||
| 14 Ignoré Données 12 0x00 | |||
| 15 Ignoré Données 13 0x00 | |||
| 16 Ignoré Données 14 0x00 | |||
| 17 Ignoré Données 15 0x00 | |||
| 18 Ignoré Données 16 0x00 | |||
| 19 Ignoré Données 17 0x00 | |||
| 20 Ignoré Données 18 0x00 | |||
| 21 Ignoré Données 19 0x00 | |||
| 22 Ignoré Données 20 0x00 | |||
| 23 Ignoré Données 21 0x00 | |||
| 24 Ignoré Données 22 0x00 | |||
| 25 Ignoré Données 23 0x00 | |||
| 26 Ignoré Données 24 0x00 | |||
| 27 Ignoré Données 25 0x00 | |||
| 28 Ignoré Données 26 0x00 | |||
| 29 Ignoré Données 27 0x00 | |||
| 30 0x00 Compteur de blocs Compteur de blocs | |||
| 31 Ignoré Ignoré Valeur de défaut |
10.6.1 Exemple écriture réussie de données
L'exemple montre l'écriture réussie de données.
| Valeur de commande | Adresse | Longueur | Données 0 à 27 | Compteur de blocs | Bit d'état « Cmd Start » | |
| Commande pré-définie | 0x00 0x0000 0x00 | 000 0x00 0x00 0 | ||||
| Le système de commande met la commande (écriture de 40 octets à l'adresse 0x10) | 0x04 0x0010 0x00 | 028 0x00 0x00 1 | ||||
| L'appareil confirme la commande | 0x04 0x0010 0x00 | 028 0x00 0x00 1 | ||||
| Le système de commande transmet les premières données | 0x04 Données pour le TAG 0x01 1 | |||||
| L'appareil confirme les données | 0x04 Données pour le TAG 0x01 1 | |||||
| Le système de commande transmet des données sup- plémentaires | 0x04 Données pour le TAG 0x021 | Valeur de commande | |||
| Adresse | |||||
| Longueur | |||||
| Données 0 à 27 | |||||
| Compteur de blocs | |||||
| Bit d'état « Cmd Start » | |||||
| 0x04 Données pour le TAG 0x021 | |||||
| 0x04 Données pour le TAG 0x021 | |||||
| 0x04 Données pour le TAG 0x021 | |||||
| 0x04 Données pour le TAG 0x021 | |||||
| 0x04 Données pour le TAG 0x021 | |||||
Tab. 7: Sortie des données process
| 0x04 UID 0x00 0x00 0 0 | |||||||||
| 0x04 UID 0x00 0x00 0 0 | |||||||||
| Données 0 à 27 | |||||||||
| Compteur de blocs | |||||||||
| Valeur de défaut | |||||||||
| Bit d'état « Cmd End » | |||||||||
| Bit d'état « Cmd Start » | |||||||||
| Valeur de commande | Données 0 à 27 | Compteur de blocs | Valeur de défaut | Bit d'état « Cmd End » | Bit d'état « Cmd Start » | |
| L'appareil effectue la commande prédéfinie | 0x00 UID 0x00 0x00 0 0 |
Tab. 8: Entrée des données process
10.6.2 Exemple écriture incorrecte de données
L'exemple montre l'écriture incorrecte de données.
| Valeur de commande | Adresse | Longueur | Données 0 à 27 | Compteur de blocs | Bit d'état « Cmd Start » | |
| Commande pré-définie | 0x00 0x0000 0x00 | 000 0x00 0x00 0 | ||||
| Le système de commande met la commande (écriture de 40 octets à l'adresse 0x10) | 0x04 0x0010 0x00 | 028 0x00 0x00 1 | ||||
| L'appareil confirme la commande | 0x04 0x0010 0x00 | 028 0x00 0x00 1 | ||||
| Le système de commande transmet les premières données | 0x04 Données pour le TAG 0x01 1 | |||||
| L'appareil confirme les données | 0x04 Données pour le TAG 0x01 1 | |||||
| Le système de commande transmet des données supplémentaires | 0x04 Données pour le TAG 0x02 1 | |||||
| L'appareil met la valeur de défaut (TAG non disponible) | 0x04 Données pour le TAG 0x02 1 | |||||
| Le système de commande annule la valeur de commande | 0x00 0x0000 0x00 | 000 0x00 0x00 0 | ||||
| L'appareil effectue la commande prédéfinie | 0x00 0x0000 0x00 | 000 0x00 0x00 0 | ||||
Tab. 9: Sortie des données process
| Valeur de commande | Données 0 à 27 | Compteur de blocs | Valeur de défaut | Bit d'état « Cmd End » | Bit d'état « Cmd Start » | |
| Commande pré-définie | 0x00 UID 0x00 0x00 0 0 | |||||
| Le système de commande met la commande (écriture de 40 octets à l'adresse 0x10) | 0x04 UID 0x00 0x00 0 0 | |||||
| L'appareil confirme la commande | 0x04 0x00 0x00 0x00 0 1 | |||||
| Le système de commande transmet les premières données | 0x04 0x00 0x00 0x00 0 1 | |||||
| L'appareil confirme les données | 0x04 0x00 0x01 0x00 0 1 | |||||
| Le système de commande transmet des données supplémentaires | 0x04 0x00 0x01 0x00 0 1 | |||||
| L'appareil confirme les données et termine l'écriture | 0x04 0x00 0x01 0x11 1 1 | |||||
| Le système de commande annule la valeur de commande | 0x04 0x00 0x01 0x11 1 1 | |||||
| L'appareil effectue la commande prédéfinie | 0x00 UID 0x00 0x00 0 0 |
Tab. 10: Entrée des données process
10.7 Valeurs de défaut dans l'entrée des données process
| Valeur Nom Description | ||
| 0x00 RFID_NO | ERROR Aucune erreur, opération de lecture / écriture réussie. | |
| 0x01 RFID_UN | KNOWN_COMMAND Valeur de commande inconnue. | |
| 0x11 COMMAND | ND_NO_RESPONSE • Le TAG ne répond pas. | • Le TAG est en dehors de la portée.• Le TAG ne supporte pas cette opération ou paramètres erronés (par ex. bloc de données trop grand) |
| 0x12 COMMAND | ND_RX_ERROR Erreur lors de la réception des données du TAG. | |
| 0x21 TAG_COMMAND | MMAND_NOT_SPECIFIED La commande n'est pas supportée par le TAG. | |
| 0x22 TAG_COMMAND | MMAND_SYNTAX Paramètre erroné de la commande. | |
| 0x23 TAG_OPTION | NOT_SUPPORTED Le TAG ne supporte pas l'une des options de la commande. | |
| 0x2F TAG_OTHER | LE TAG signale d'autres erreurs lors de l'exécution de la commande. | |
| Valeur Nom | Description | |
| 0x30 | TAG_BLOCK_NOT_USABLE Le bloc de données du TAG ne peut pas être utilisé(par ex. le bloc de données n'est pas disponible) | |
| 0x31 | TAG_BLOCK_ALREADY_BLOCKED Le bloc de données a déjà été bloqué. | |
| 0x32 | TAG_BLOCK_NOT_UPDATEABLE Le bloc de données est bloqué et ne peut pas être modifié. | |
| 0x33 | TAG_BLOCK_WRITE_VERIFY Le bloc de données n'a pas été écrit correctement(par ex. la zone de mémoire est défectueuse). | |
| 0x34 | TAG_BLOCK_LOCK_VERIFY Le bloc de données ne peut pas être bloqué (par ex. la zone de mémoire est défectueuse). | |
11 Maintenance, réparation et élimination
L'appareil est sans maintenance.
En cas de mauvais fonctionnement de l'appareil prendre contact avec ifm.
▶ Ne pas ouvrir l'appareil. Aucune opération de maintenance ne peut être effectuée par l'utilisateur. L'appareil ne doit être réparé que par le fabricant.
Le nettoyage de l'appareil se fait au moyen d'un chiffon sec.
▶ Respecter la réglementation nationale en vigueur pour la destruction écologique de l'appareil.
Pour les homologations et les normes, les informations suivantes sont disponibles :
- Normes d'essai et réglementations : documentation.ifm.com
- Déclaration de conformité UE et homologations : documentation.ifm.com
- Notes relatives aux homologations : Notice d'emballage de l'appareil et documentation.ifm.com
Glossaire
IODD
Description numérique de l'appareil. L'IODD est nécessaire pour paramétrer les appareils via IO-Link.
IO-Link
IO-Link est une technologie E/S standardisée (CEI 61131-9) pour la communication de capteurs et d'actionneurs. La communication point à point est basée sur le raccordement de capteurs et d'actionneurs à 3 fils. IO-Link n'est pas un bus de terrain, mais un développement continu de la technologie de raccordement existante.
TAG
Un TAG est utilisé pour identifier des objets. Une tête de lecture / écriture est utilisée pour lire le TAG via un signal radio haute fréquence. Un TAG se compose d'une antenne, d'un circuit analogique de réception et d'émission (tranceiver), d'un circuit numérique et d'une mémoire permanente.
UID
Unique Identification Number ; numéro d'identification unique d'un appareil.
