| Type de produit | Tête de lecture/écriture RFID |
| Marque | IFM |
| Modèle | ANT515 |
| Catégorie | Système RFID |
| Fréquence de fonctionnement | 13,56 MHz |
| Normes supportées | ISO 15693, ISO 14443 Type A, NFC Forum Type 4 |
| Alimentation | 35 V DC via boîtier de contrôle DTE10x (TBTS/TBTP) |
| Classe de protection | III (TBTS/TBTP) |
| Distance de montage latérale | ≥ 160 mm |
| Distance de montage frontale | ≥ 170 mm |
| Distance minimale aux personnes | 20 cm |
| Fonctions principales | Lecture/écriture sans contact, comparateur de données A/B, protection par mot de passe 32 bits, protection en écriture irréversible |
| Mode de fonctionnement | Statique ou dynamique |
| Indicateur LED | Vert (alimentation), Jaune (détection TAG), Vert+Jaune clignotant (erreur) |
| Connectique | Connecteur M12 vers boîtier DTE10x |
| Matériau | Non spécifié dans la notice (plastique industriel probable) |
| Dimensions (L x l x h) | Non spécifiées (type rectangulaire) |
| Poids | Non spécifié |
| Entretien | Aucun entretien nécessaire ; nettoyage avec chiffon sec |
| Réparabilité | Ne pas ouvrir ; réparation par le fabricant uniquement |
| Conditions d'utilisation | Intérieur, altitude ≤ 2000 m, humidité ≤ 80% sans condensation, degré de pollution 2 |
| Cybersécurité | Utilisation derrière un pare-feu, réinitialisation d'usine avant mise au rebut |
| Homologations | Consulter documentation.ifm.com |
FOIRE AUX QUESTIONS - ANT515 IFM
Questions des utilisateurs sur ANT515 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système RFID au format PDF gratuitement ! Retrouvez votre notice ANT515 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ANT515 de la marque IFM.
MODE D'EMPLOI ANT515 IFM
Notice d'utilisation
Système d'identification RFID
ANT515
ANT516
Tête de lecture / écriture
Contenu
1 Remarques préliminaires 3
1.1 Symboles utilisés 3
1.2 Avertissements 3
1.3 Notes legales 3
1.4 Information Open Source 3
2 Consignes de sécurité. 4
2.1 Symboles de sécurité sur l'appareil 4
2.2 Consigne de sécurité sur les rayonnements electromagnétiques à haute fréquence 4
2.3 Cybersecurite 5
3 Usage prévu 6
3.1 Applications 6
4 Fonctions 7
4.1 TAG 7
4.2 Apercu des appeareils 9
5 Montage 10
5.1 Remarques sur le montage de l'appareil 10
5.2 Eliminer des perturbations 10
5.3 Conception mecanique 10
5.4 Monter l'appareil sur des cuves à l'aide d'un adaptateur de montage 10
5.5 Monter l'appareil avec I'adaptateur de montage sur un tube 12
5.6 Monter l'appareil sans adaptateur de montage 13
5.7 Distances de montage 13
5.8 Positionner les TAGs 13
6 Raccordement electrique 15
6.1 Schema de branchement 15
7 Elements de service et d'indication 17
8 Maintenance, réparation et élimination 18
9 Homologations / Normes. 19
Glossaire. 20
1 Remarques préliminaires
Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.
1.1 Symboles utilisés
Condition préalable
Action a effectuer
Réaction, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
Reforence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations
Information
Remarque supplémentaire
1.2 Avertissements
Les averissements mettent en garde contre d'eventuels dommages corporels et matériels. Cela permet une utilisation sure du produit. Les averissements sont gradués comme suit :
AVERTISSEMENT
Avertissement de dommages corporels graves
Des blessures mortelles ou graves sont possibles si l'advertissement n'est pas respecté.
ATTENTION
Avertissement de dommages corporels légers à modérés
Des blessures legères à modérées sont possibles si l'advertisement n'est pas respecté.
INFORMATION IMPORTANTE
Avertissement sur les dommages matériels
Des dommages matériels sont possibles si I'avertissement n'est pas respecté.
1.3 Notes legales
© Tous droits réservés par ifm electronic gmbh. Cette notice ne peut être reproduite ou exploiterée, même par extraits, sans l'accord d'ifm electronic gmbh.
Tous les noms de produits, les images, sociétés ou autres marques sont la propriété de leurs titulaires.
1.4 Information Open Source
Pour plus d'informations sur l'Information Open Source, voir documentation.ifm.com.
2 Consignes de sécurité
L'appareil décrit ici est un composant à intégrer dans un système.
- L'installateur du système est responsable de la sécurité du système.
-
L'installateur du système est tenu d'effectuer une évaluation des risques et de rédigier, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit containir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
-
Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu ( Usage prevu). - Un non-respect des consignes ou des données techniques peut provoquer des domages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
Assurer une protection efficace des apparéils et des câbles contre l'endommagement. - Stocker le produit dans son emballage d'origine.
2.1 Symboles de sécurité sur l'appareil
Les symboles suivants sont utilisés sur l'appareil. Respecter les indications afin d'éviter des dangers :
L'alimentation electrique doitetre conforme a CEI 61010-1,chap.9.4-Circuita enerigie limitee.
Appareil de la classe de protection III. Fonctionnement uniquement avec des circuits électriques TBTS/TBTP.
2.2 Consigne de sécurité sur les rayonnements electromagnétiques à haute fréquence
Dans des conditions d'application spécifiques, le risque pour l'utilisateur peut varier en fonction de l'installation et des réglages de l'appareil.
L'installateur/l'exploitant du système est tenu de proceder à une analyse des risques et de prendre les mesures appropriées pour protéger les personnes. En particulier, les règlements nationaux doivent également être respectées. Les mesures de protection possibles peuvent inclure des distances minimales garanties d'un utilisateur, des contrôleires d'accès et la formation des utilisateurs.
AVERTISSEMENT
L'opération de cet apparéil peut cause des perturbations radioélectriques dans les lieux de résidence.
L'appareil émet des ondes electromagnétiques à haute fréquence qui peuvent interférer avec le fonctionnement des apparêlslectroniques situés à proximé, notamment les stimulateurs cardiaques, les apparêls auditifs et les défibrillateurs.
En raison des reglements relatifs à l'exposition humaine, une distance minimale de 20 cm doit être maintainue entre l'appareil et les personnes.
Si vous avez un stimulator cardiace ou un autre dispositif medical implanté, n'utilise pas l'appareil sans avoir consulté au préalable votre medecin ou le fabricant de votre dispositif medical. Gardez une distance de sécurité entre l'appareil et vos dispositsifs médicaux et évitez de continuer à utiliser l'appareil si vous constatiez une déficience permanente de votre dispositif medical.
2.3 Cybersécurité
Installation
L'appareil est concu pour fonctionner dans un environnement sur selon CEI 62443-1-1.
L'appareil est prévu pour l'utilisation derrière un pare-feu.
Effectuer une évaluation des risques de l'installation selon CEI 62443-1-1.
Prendre des mesures pour assurer la sécurité physique.
Fonctionnement
Respecter les fonctions de sécurité décrites dans la documentation de l'appareil et les recommendations pour leur utilisation.
Maintenance
Vérifier régulierement si des mises à jour du logiciel sont disponibles pour l'ordinateur.
Sauvegarder la configuration et les données du système conformément aux processus de gestion du changement de votre entreprise.
Mise hors service
Veiller à ce qu'aucune information sensible ne tombe entre les mains de personnes non autorisées.
Avant de mesure l'appareil hors service, tousiers réinitialiser les réglages du système sur les réglages d'usine.
3 Usage prévu
La tete de lecture / écriture lit et écrit des TAGs sans contact. Pour être utilisée, la tête de lecture / écriture doit être raccordée au boîtier de contrôle DTE10x.
Les données sont converties en valeurs TOR et mises à la disposition du boîtier de contrôle.
3.1 Applications
La sécurité de l'appareil est conçue pour l'emploi dans les conditions environnantes suivantes :
- Classe de protection 3 (TBTS / TBTP) et alimentation de l'appareil selon « limited energy » conformément à CEI 61010-1, chapitre 9.4. Isoler les circuits externes selon la figure 102 de CEI 61010-2-201.
- Utilisation en interieur.
- Altitudes jusqu'à 2000 m.
- Humidité relative de l'air jusqu'à 80% au maximum, sans condensation.
- Degré de pollution 2.
4 Fonctions
4.1 TAG
Les TAGs sont passifs, c'est-à-dire qu'ils fonctionnent sans pile. L'énergie nécessaire à leur fonctionnement étant fournie par la tête de lecture / écriture.
L'énergie est fournie par un couplage inductif. La bobine de l'antenne intégrée dans la tête de lecture / écriture générale un champ magnétique qui pénétre en partie la bobine de l'antenne du TAG. Une tension est générae par induction qui alimentete le support de données en energie.
L'appareil prend en charge les TAGs conformes aux normes ISO 15693 et ISO 14443, type A.
Forum NFC type 4
Les TAGs selon le Forum NFC de type 4 utilisent un stockage de données basé sur des fichiers. Ces TAGs peuvent être utilisées de manière limitee:
- Les octets 0 et 1 des données utilisateurs sont réservés à l'indication de la longueur des données.
- Sur le TAG, les données ne peuvent ettre ecrites qu'au debut de la memoire de l'utilisateur. L'adresse doit etre 0x00 et les données doivent commencer par l'indication de la longueur.
- La longueur des données à生存 ne doit pas être supérieure à la longueur des deux premiers octets de la mémoire de l'utilisateur.
- La protection en écriture et par mot de passer n'est pas disponible.
Zones de mémoire
Pour de nombreux TAGs, les zones de mémoire des données de configuration et d'etat sont bloquées pour l'utilisation par l'utilisateur. Il en résultat :
- Seules les zones de mémoire utilisables par l'utilisateur peuvent être adressées via IO-Link.
- Les données d'adresse d'un TAG peuvent etre differentes dans la fiche technique et dans les informations lues via IO-Link.
Protection par mot de passer
La protection par mot de passer protège la zone de mémoire d'un TAG utilisable par l'utilisateur contre tout accès en lecture et en écriture.
Une protection par mot de passage est disponible pour les TAGs suivants :
Code I SLIX2 (ISO 15693)
EM4233SLI (ISO 15693)
NXP Mifarelight, Ultralight EV1 (ISO 14443, type A)
- NXP Mifare NTAG210 à NTAG216 (ISO 14443, type A)
Pour l'accès aux zones protégées par mot de passer, le mot de passer 32 bits doit être régé à avec le paramètre IO-Link [mot de passer du TAG] : Mot de passer du TAG. Il est ensuite possible de dire et d'écrire dans la zone protégée par un mot de passer.
Un nouveau mot de salle est ecrit sur le TAG avec la commande [Ecriture du mot de salle du TAG].
En définissant le mot de passer 0x00 0x00 0x00 0x00 , la protection par mot de passer du TAG est supprimée. Ensuite, la zone de mémoire du TAG n'est pas protégée contre l'accès en lecture et en écriture.
Certsains TAGs ne sont pas reconnues par l'appareil si un mot de passerincorrect a ete enregistré avec le parametre IO-Link [mot de passer du TAG].
- le mode de fonctionnement [Lecture / écriture automatique des données] est utilisé ou
- I['historique du TAG] enregistre les données des utilisateurs.
Si un mot de passer errone est enregistré avec le paramètre IO-Link [mot de passer du TAG], certains TAGs ne sont plus reconnues par l'appareil. Concretement, le TAG n'est détecté que brievement lorsqu'il entre dans la zone de détction de l'appareil et n'est ensuite plus visible.
Régler le mot de passer 32 bits correct dans le paramètre IO-Link [mot de passer du TAG].
Protection en écriture
La protection en écriture protège les blocs de données individuels d'un TAG contre les accès en écriture.
La protection en écriture est irréversible et ne peut pas être supprimée.
Les données stockées sur un TAG sont divisées en blocs. Selon le type de TAG, laaille d'un bloc de données est de 4, 8, 16 ou 32 octets. Si une adresse à l'intérieur d'un bloc de données est protégée en écriture, cela se réprecute sur toutes les adresses à l'intérieur du bloc de données.
| Bloc de données Octet | |
| 0 | 0 |
| 1 | |
| 2 | |
| 3 | |
| 1 4 | |
| 5 | |
| 6 | |
| 7 |
Tab. 1: Exemple : TAG avec une talle de bloc de données de 4 octets
Dans l'exemple, les adresses 2 à 5 sont protégées en écriture. comme la protection en écriture se réprecute sur toutes les adresses des blocs de données 0 et 1, les adresses 0 à 7 sont protégées en écriture.
Comparateur de données
L'appareil dispose de 2 fonctions pour comparer les données. Les comparateurs de données A et B peuvent tire automatiquement les données dans la zone de mémoire d'un TAG et les comparer aux données de reference.
Le résultat de la comparaison des données est affiché dans l'octet d'etat dans les données de processus (bits Match A et Match B). Il peut ensuite être émis via les sorties de commutation.
Tant qu'un TAG se trouve dans la zone de détction de l'appareil, le résultat de la comparaison des données est variable. Si le TAG quitte la zone de détction, le bit de résultat (Match-Bit) est automatiquement réinitialisé.
Les comparateurs de données A et B fonctionnent independament l'un de l'autre. Cela permet de comparer différentes zones de mémoire d'un TAG. Les résultats des comparateurs de données peuvent être combinés logiquement (ET / OU) et commander les sorties de commutation en conséquence.
Les comparateurs de données augmentent le temps de reaction de l'appareil.
N'utiliser les comparateurs de données que si la fonction est nécessaire à l'application et que le temps de réaction est secondaire.
Fonctionnement dynamique
Le fonctionnement dynamique se caractérisse par des temps de réaction rapides de l'appareil. Le temps de réaction, et donc le temps de présence nécessaire d'un TAG dans la zone de détction de l'appareil, est prolongé si une ou plusieurs des fonctions suivantes sont activées :
- [Activier le comparateur de données]
- [Historique du TAG] avec le paramètre [Auto-Read]
- Mode de fonctionnement [Lecture automatique des données] ou [Ecriture automatique des données]
- Détection automatique de la taille du bloc de données (pour l'activer, régler le type du TAG sur [auto])
Utiliser le fonctionnement dynamique :
Pour un fonctionnement dynamique, désactiver les fonctions listées.
Pour les modes de fonctionnement [Lecture des données] et [Écriture des données], le TAG doit se couver de manière statique dans la zone de détction de l'appareil.
En mode dynamique, une perte de données peut se produit si la connexion de données avec le TAG est interrompue pendant une operation d'écriture.
4.2 Aperçu des apparéils
| Récédence : ANT515 / ANT516 | |
| Fonction : tête de lecture / écriture | |
| Désignation : DTRHF KQRWIDUS03 | |
| Type : rectangulaire |
5 Montage
5.1 Remarques sur le montage de l'appareil
En cas de montage de plusieurs systèmes, respecter les distances minimales entre les apparèils.
Le montage encastré de l'appareil dans le métal réduit la distance de lecture/écriture.
La proximite immediate de sources d'émissions HF, telles que des transformateurs de soudure ou des convertisseurs, peut nuire au fonctionnement de l'appareil.
5.2 Eliminer des perturbations
L'appareil génére un champ électrique modulé d'une fréquence de 13,56 MHz.
Eviter les perturbations dans la communication de données :
Ne pas faire fonctionner d'autres appareils à proximé qui utilisent la même bande de fréquence (par exemple les convertisseurs de fréquence, les alimentations à découvertage etc.).
S'il y a d'autres apparèils àproximé quiutilisent la même bande de fréquence :
Les distances de montage entre les apparciels doivent etre aussi grandes que possible.
Faire fonctionner les apparèils en alternance.
Activer/désactiver le champ HF de l'appareil.
5.3 Conception mécanique
1 Face active
5.4 Monter l'appareil sur des cuves à l'aide d'un adaptateur de montage
L'adaptateur de montage pour les cuves est disponible comme accessoire : reférence E12153.
Fig. 1: Insérer l'appareil dans l'adaptateur de montage
1 Bord supérieur de l'appareil 2 Bord inférieur de l'appareil
Insérer le bord supérieur de l'appareil (1) dans l'adaptateur de montage.
Insérer le bord inférieur de l'appareil (2) dans l'adaptateur de montage.
L'appareil peut etre insere dans les deux sens dans l'adaptateur de montage E12153.
Fig.2: Fixer l'appareil à l'adaptateur de montage 3 Vis
Fixer l'appareil à l'adaptateur de montage à l'aide des vis fournies (3).

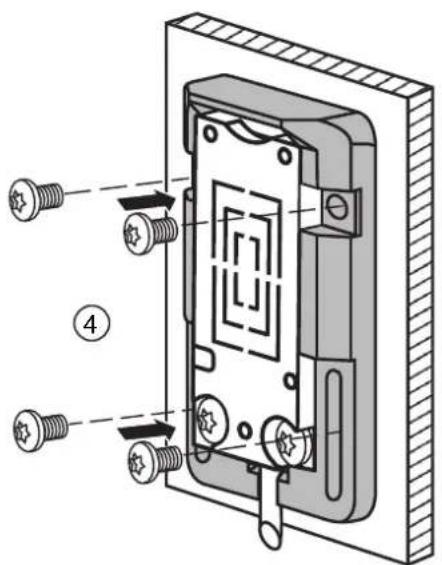

Fig. 3: Fixer I adaptateur de montage sur la cuve 4 Vis
Fixer l'adaptateur de montage sur une cuve avec des vis appropriées (4).
5.5 Monter l'appareil avec l'adaptateur de montage sur un tube
L'adaptateur de montage pour tubes est disponible comme accessoire : reference E12163.
Fig. 4: Montage avec colliers
Tirer les colliers à travers les ouvertures de l'adaptateur de montage.
Fixer l'appareil à un tube à l'aide des colliers.
Des colliers en métal peuvent dégrader le rendement de l'appareil.
Utiliser des colliers en plastique.
5.6 Monter l'appareil sans adaptateur de montage
Fig. 5: Monter l'appareil avec des vis
Fixer l'appareil sur le lieu d'installation à l'aide de vis ou d'adhesifs appropriés.
5.7 Distances de montage
| Mode de fonctionnement Distance latéralle (A) Distance frontale (B) | ||
| Lecture et écriture ≥ 160 mm ≥ 170 mm | ||
5.8 Positionner les TAGs
La face active marque le centre de la bobine de l'antenne integree de la tete de lecture / ecriture.
S'assurer que l'orientation de la face active de la tete de lecture / écriture correspond à l'axe du TAG.
Pour le montage en ou sur métal, utiliser des TAGs prévus spécifique à cet effet.
Positionner le TAG dans la zone de la face active. Prende en compte l'angle d'ouverture et la portee de travail ( Fiche technique de I'appareil).
Fig. 6: Positionner le TAG
Orienter le TAG face à l'antenne de l'appareil dans l'axe.
La distance « D » est indiquée dans la fiche technique.
6 Raccordement électrique
L'appareil doit être raccordé par un électricien qualifié.
Avant le raccordement electriquemettre l'installation hors tension.
Appareil de la classe de protection III (CEI 61010-2-201 chap. 6.5.2.101.4).
L'alimentation électrique doit replir les conditions suivantes :
- Utilisation d'une alimentation avec tension de sortie limitée (ES1 selon CEI 62368-1)
- Utilisation d'une alimentation à puissance de sortie limite (PS2 selon CEI 62368-1)
- Alimentation uniquely par des circuits TBTS/TBTP (CEI 61010-2-201 chap. 3.111)
Tension d'alimentation maximale en cas de fonctionnement : 35 V DC - Tension d'alimentation maxima en cas de défaut unique : 60 V DC
- La tension de service autorisée de l'appareil ne doit pas être dépassée (voir fiche technique).
L'iso1ation des circuits externes doit etre conforme a CEI 61010-2-201, fig. 102.
AVERTISSEMENT
Alimentation en courant inappropriée
Risque de chic electrique pouvant entrainer des blessures graves ou la mort.
Utiliser une alimentation TBTS/TBTP dans la plage de tension indiquée.
Utiliser des circuits à énergie limite pour l'alimentation électrique (CEI 61010-1 chap. 9.4). L'énergie du circuit électrique peut être limitée par un dispositif de limitation des surtensions lorsque la tension d'alimentation est de 24V . Le dispositif de limitation des surtensions doit désactiver un courant de 8,3 A en un maximum de 120~s . Ce faisant, tener compte de la caractéristique de déclenchement spécifique. Dispositifs de limitation des surtensions possibles :
- fusible ou
- dispositif électromécanique non régiable et ne se réenclenchant pas automatiquement.
Séparer le circuit électrique des autres circuits électriques non limités en énergie au moins par une isolation de base.
INFORMATION IMPORTANTE
Pas de limitation d'énergie appropriée du circuit électrique
En cas de défaut, risque d'incendie possible.
Utiliser un circuit à énergie limite en CEI 61010-1 chap. 9.4.
INFORMATION IMPORTANTE
Utiliser une protection supplémentaire contre les pics de tension selon CEI 61000-4-5 si le cable de raccordement est plus long que 30m
6.1 Schéma de branchement
Raccorder l'appareil au boitier de contrôle DTE10x via le connecteur M12.
L'alimentation en tension s'effectue via le boitier de contrôle.
| Raccordement des broches Schéma de branchement | |
| 3 4 | 1 L+ 4 DATA 3 L- |
Informations sur les connecteurs fénelles disponibles sur: www.ifm.com.
Les cables avec les caractéristiques suivantes sont appropriés pour le raccordement :
| Longueur | Résistance ohmique du cable (bidi-rectionnel) | Capacité effective du cable |
| < 20 m 3 Ω max. 3 nF max. |
7 Eléments de service et d'indication
Fig. 7: Éléments de service et d'indication 1 LED 2 Face active
| LED Etat Description | ||
| vert allumé tension d'alimentation ok | ||
| étéint tension d'alimentation manque | ||
| clignote lentement désactivé | ||
| jaune activé (en permanence) TAG déetecté | ||
| activé (impulsion) TAG lu / écrit avec succès | ||
| clignote rapidement erreur lors de la lecture | / écriture sur le TAG | |
| étéint • aucun TAG dans le champ | • TAG défectueux dans le champ • TAG non valable dans le champ | |
| verte et jaune clignote en alternance erreur lors de la communication ou dé- | faut de l'appareil |
8 Maintenance, réparation et élimination
L'appareil est sans maintenance.
En cas de mauvais fonctionnement de l'appareil prendre contact avec ifm.
Ne pas ouvrir l'appareil. Aucune opération de maintenance ne peut etre effectuee par I'utiliser. L'appareil ne doit etre réparé que par le fabricant.
Le nettoyage de l'appareil se fait au moyen d'un chiffon sec.
Respecter la reglementation nationale en vigueur pour la destruction ecologique de l'appareil.
Pour les homologations et les normes, les informations suivantes sont disponibles :
- Normes d'essay et réglementations : documentation.ifm.com
- Déclaration de conformité UE et homologations : documentation.ifm.com
Notes relatives aux homologations : Notice d'emballage de l'appareil et documentation.ifm.com
Glossaire
TAG
- Contenu
- Remarques préliminaires
- Symboles utilisés
- Avertissements
- AVERTISSEMENT
- ATTENTION
- INFORMATION IMPORTANTE
- Notes legales
- Information Open Source
- Consignes de sécurité
- Symboles de sécurité sur l'appareil
- Consigne de sécurité sur les rayonnements electromagnétiques à haute fréquence
- Cybersécurité
- Installation
- Fonctionnement
- Maintenance
- Mise hors service
- Usage prévu
- Applications
- Fonctions
- TAG
- Forum NFC type 4
- Zones de mémoire
- Protection par mot de passer
- Protection en écriture
- Comparateur de données
- Fonctionnement dynamique
- Aperçu des apparéils
- Montage
- Remarques sur le montage de l'appareil
- Eliminer des perturbations
- Conception mécanique
- Monter l'appareil sur des cuves à l'aide d'un adaptateur de montage
- Monter l'appareil avec l'adaptateur de montage sur un tube
- Monter l'appareil sans adaptateur de montage
- Distances de montage
- Positionner les TAGs
- Raccordement électrique
- Schéma de branchement
- Eléments de service et d'indication
- Maintenance, réparation et élimination
- Glossaire
- TAG
Marque : IFM
Modèle : ANT515
Catégorie : Système RFID
