| Marque | IFM |
| Modèle | ANT425 |
| Type de produit | Tête de lecture/écriture RFID |
| Référence | ANT425 |
| Désignation | DTRHF GNRWIDUS03 |
| Type de montage | Non encastrable (M18) |
| Fréquence de fonctionnement | 13,56 MHz |
| Normes de TAG supportées | ISO 15693, ISO 14443 Type A, NFC Forum Type 4 |
| Distance de lecture/écriture statique (TAG E80371, plastique) | 40 mm |
| Distance de montage latérale minimale | 90 mm |
| Distance de montage frontale minimale | 180 mm |
| Alimentation électrique | Via boîtier de contrôle DTE10x, TBTS/TBTP, max 35 V DC |
| Classe de protection | III |
| Indicateurs LED | Verte (alimentation) et Jaune (TAG) |
| Protection par mot de passe | Oui, 32 bits |
| Comparateur de données | Oui, deux comparateurs A et B |
| Humidité relative max | 80 % sans condensation |
| Altitude max | 2000 m |
| Degré de pollution | 2 |
| Raccordement | Connecteur M12 |
| Entretien | Sans maintenance, nettoyage avec un chiffon sec |
| Sécurité | Distance minimale de 20 cm des personnes, classe de protection III |
FOIRE AUX QUESTIONS - ANT425 IFM
Comment installer la tête de lecture/écriture ANT425 ?

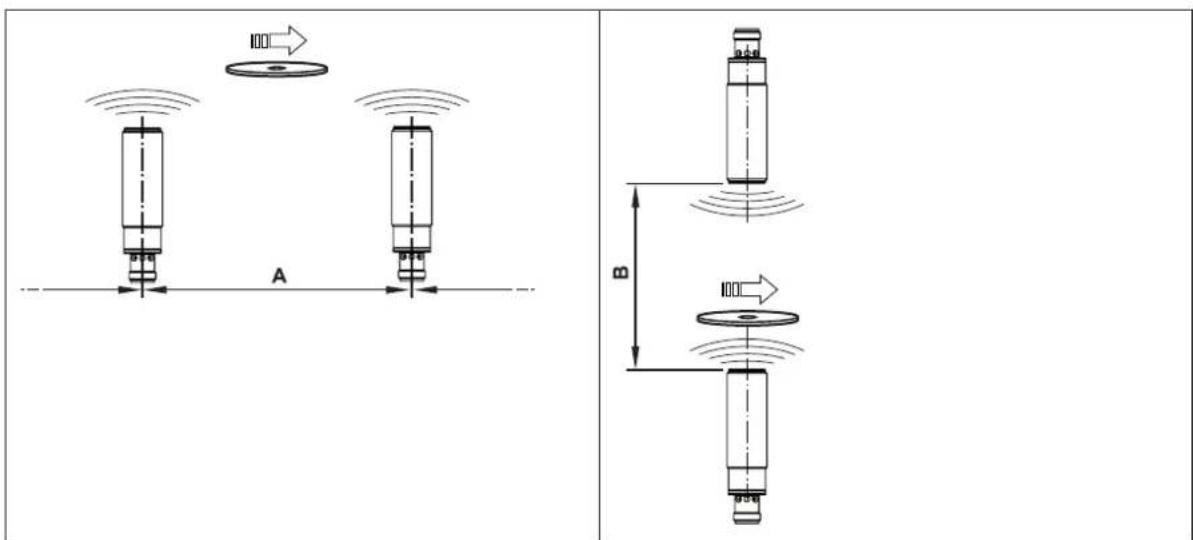

Fixez l'appareil avec les écrous M18 fournis. Pour le modèle ANT425 (non encastrable), respectez une distance latérale minimale de 90 mm et une distance frontale minimale de 180 mm par rapport aux autres appareils. Orientez le TAG face à l'antenne, dans l'axe de la tête.
Quelle est la portée de lecture maximale ?
La distance de lecture/écriture statique dépend du TAG. Avec le TAG E80371 en plastique, elle est de 40 mm. En mode dynamique, la portée peut être réduite.
Puis-je utiliser l'appareil si j'ai un stimulateur cardiaque ?
L'appareil émet des ondes électromagnétiques haute fréquence. Une distance minimale de 20 cm doit être maintenue entre l'appareil et les personnes. Consultez votre médecin avant utilisation si vous portez un dispositif médical implanté.
Comment protéger les données du TAG par mot de passe ?
Utilisez le paramètre IO-Link [mot de passe du TAG] pour définir un mot de passe 32 bits. Ensuite, utilisez la commande [Ecriture du mot de passe du TAG] pour l'appliquer. Pour supprimer la protection, réglez le mot de passe sur 0x00 0x00 0x00 0x00.
Que signifie le clignotement rapide de la LED jaune ?
Un clignotement rapide de la LED jaune indique une erreur lors de la lecture ou de l'écriture sur le TAG. Vérifiez la position du TAG, son type et qu'il n'est pas défectueux.
Quels types de TAG sont supportés ?
L'appareil supporte les TAG conformes aux normes ISO 15693, ISO 14443 Type A et NFC Forum Type 4. Les TAG passifs sont alimentés par couplage inductif.
Comment nettoyer l'appareil ?
Nettoyez l'appareil avec un chiffon sec. N'utilisez pas de produits liquides ou abrasifs. L'appareil ne nécessite aucune maintenance.
L'appareil peut-il être utilisé en extérieur ?
L'appareil est conçu pour une utilisation en intérieur uniquement. L'altitude maximale est de 2000 m et l'humidité relative doit rester inférieure à 80 % sans condensation.
Comment fonctionne le comparateur de données ?
L'appareil dispose de deux comparateurs (A et B) qui lisent automatiquement les données d'un TAG et les comparent à des données de référence. Le résultat est affiché dans l'octet d'état et peut commander les sorties. Les comparateurs augmentent le temps de réaction.
Que faire en cas de dysfonctionnement ?
Si l'appareil ne fonctionne pas correctement, ne l'ouvrez pas. Contactez le service après-vente IFM. Les réparations doivent être effectuées exclusivement par le fabricant.
