MODE D'EMPLOI ANT600 IFM
Notice d'utilisation
Système d'identification RFID
ANT600
Tête de lecture / écriture
Contenu
1 Remarques préliminaires 3
1.1 Symboles utilisés 3 1.2 Avertissements 3 1.3 Notes légales 3 1.4 Information Open Source 3
2 Consignes de sécurité. 4
2.1 Symboles de sécurité sur l'appareil 4 2.2 Consigne de sécurité sur les rayonnements électromagnétiques à haute fréquence 4 2.3 Cybersécurité 5
3 Usage prévu 6 3.1 Applications 6 4 Furniture 7 5 Fonctions 8
5.1 TAG 8 5.2 Zone de détention avec E80384 10 5.3 Aperçu des appareils 11
6 Montage 12
6.1 Remarques sur le montage de l'appareil 12 6.2 Éliminer des perturbations 12 6.3 Conception mécanique 12 6.4 Possibilités de montage 13
6.4.1 Montage avec l'équerre de fixation E80335. 13 6.4.2 Montage avec le dispositif de serrage E80336 13 6.4.3 Montage avec les barrettes de fixation E80337 14
6.5 Distances de montage 14 6.6 Positionner les TAGs 15
7 Raccordement électrique 16 7.1 Schéma de branchement 16 8 Éléments de service et d'indication 18 9 Maintenance, réparation et élimination 19 10 Homologations / Normes 20
Glossaire. 21
1 Remarques préliminaires
Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.
1.1 Symboles utilisés
✓ Condition préalable Action à effectuer Réaction, résultat
Désignation d'une touche, d'un bouton ou d'un affichage
Référence
Remarque importante
Le non-respect peut aboutir à des dysfonctionnements ou perturbations
Information
Remarque supplémentaire
1.2 Avertissements
Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :
Avertissement
Avertissement de dommages corporels graves
Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.
Attention
Avertissement de dommages corporels légers à modérés
Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.
Information importante
Avertissement sur les dommages matériels
Des dommages matériels sont possibles si l'avertissement n'est pas respecté.
1.3 Notes légales
© Tous droits réservés par ifm electronic gmbh. Cette notice ne peut être reproduite ou exploitée, même par extraits, sans l'accord d'ifm electronic gmbh.
Tous les noms de produits, les images, sociétés ou autres marques sont la propriété de leurs titulaires.
1.4 Information open source
Pour plus d'informations sur l'Information Open Source, voir documentation. ifm. com.
2 Consignes de sécurité
L'appareil décrit ici est un composant à intégrer dans un système.
- L'installateur du système est responsable de la sécurité du système.
- enir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
- Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
- Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation. Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( Usage prévu).
- Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
- Assurer une protection efficace des appareils et des câbles contre l'endommagement.
- Stocker le produit dans son emballage d'origine.
2.1 Symboles de sécurité sur l'appareil
Les symboles suivants sont utilisés sur l'appareil. Respecter les indications afin d'éviter des dangers :
L'alimentation électrique doit être conforme à CEI 61010-1, chap. 9.4 - Circuit à énergie limitée. Appareil de la classe de protection III. Fonctionnement uniquement avec des circuits électriques TBTS/TBTP.
2.2 Consignes de sécurité sur les rayonnements électromagnétiques à haute fréquence
Dans des conditions d'application spécifiques, le risque pour l'utilisateur peut varier en fonction de l'installation et des réglages de l'appareil.
L'installateur/l'exploitant du système est tenu de procéder à une analyse des risques et de prendre les mesures appropriées pour protégé les personnes. En particulier, les règlements nationaux doivent également être respectés. Les mesures de protection possibles peuvent inclure des distances minimales garanties d'un utilisateur, des contrôleurs d'accès et la formation des utilisateurs.
Avertissement
L'opération de cet appareil peut causer des perturbations radioélectriques dans les lieux de résidence.
L'appareil émet des ondes électromagnétiques à haute fréquence qui peuvent interférer avec le fonctionnement des appareils électroniques situés à proximité, notamment les stimulateurs cardiaques, les appareils auditifs et les défibrillateurs. En raison des réglementations relatives à l'exposition humaine, une distance minimale de 20 cm doit être maintenue entre l'appareil et les personnes. Si vous avez un stimulateur cardiaque ou un autre dispositif médical implanté, n'utilisez pas l'appareil sans avoir consulté au préalable votre médecin ou le fabricant de votre dispositif médical. Gardez une distance de sécurité entre l'appareil et vos dispositifs médicaux et évitez de continuer à utiliser l'appareil si vous constatez une défaillance permanente de votre dispositif médical.
Installation
L'appareil est conçu pour fonctionner dans un environnement sûr selon CEI 62443-1-1.
L'appareil est prévu pour l'utilisation derrière un pare-feu.
Effectuer une évaluation des risques de l'installation selon CEI 62443-1-1. Prendre des mesures pour assurer la sécurité physique.
Fonctionnement
Respecter les fonctions de sécurité décrites dans la documentation de l'appareil et les recommandations pour leur utilisation.
Maintenance
Vérifier régulièrement si des mises à jour du logiciel sont disponibles pour l'ordinateur. Sauvegarder la configuration et les données du système conformément aux processus de gestion du changement de votre entreprise.
Mise hors service
Veiller à ce qu'aucune information sensible ne tombe entre les mains de personnes non autorisées. Avant de mettre l'appareil hors service, toujours réinitialiser les réglages du système sur les réglages d'usine.
3 Usage prévu
La tête de lecture / écriture lit et écrit des TAGs sans contact. Pour être utilisée, la tête de lecture / écriture doit être raccordée au boîtier de contrôle DTE10x.
Les données sont converties en valeurs TOR et mises à la disposition du boîtier de contrôle.
3.1 Applications
La sécurité de l'appareil est conçue pour l'emploi dans les conditions environnantes suivantes :
- Classe de protection 3 (TBTS / TBTP) et alimentation de l'appareil selon « limited energy » conformément à CEI 61010-1, chapitre 9.4. Isoler les circuits externes selon la figure 102 de CEI 61010-2-201.
- Utilisation en intérieur.
- Altitudes jusqu'à 2000 m.
- Humidité relative de l'air jusqu'à 80% au maximum, sans condensation.
- Degré de pollution 2.
4 Fourniture
Tête de lecture / écriture
L'appareil est livré sans accessoires de montage ni de raccordement.
Accessoires disponibles: www.ifm.com.
Le bon fonctionnement n'est pas assuré en cas d'utilisation d'accessoires d'autres fabricants.
5.1 TAG
Les TAGs sont passifs, c'est-à-dire qu'ils fonctionnent sans pile. L'énergie nécessaire à leur fonctionnement étant fournie par la tête de lecture / écriture.
L'énergie est fournie par un couplage inductif. La bobine de l'antenne intégrée dans la tête de lecture / écriture génère un champ magnétique qui pénétre en partie la bobine de l'antenne du TAG. Une tension est générée par induction qui alimente le support de données en énergie.
L'appareil prend en charge les TAGs conformes aux normes ISO 15693 et ISO 14443, type A.
Forum NFC type 4
Les TAGs selon le Forum NFC de type 4 utilisent un stockage de données basé sur des fichiers. Ces TAGs peuvent être utilisées de manière limitée:
Les octets et 1 des données utilisateur sont réservés à l'indication de la longueur des données. - Sur le TAG, les données ne peuvent être écrites qu'au début de la mémoire de l'utilisateur. L'adresse doit être 0x00 et les données doivent commencer par l'indication de la longueur. - La longueur des données doit ne doit pas être supérieure à la longueur des deux premiers octets de la mémoire de l'utilisateur. - La protection en écriture et par mot de passe n'est pas disponible.
Zones de mémoire
Pour de nombreux TAGs, les zones de mémoire des données de configuration et d'état sont bloquées pour l'utilisation par l'utilisateur. Il en résulte :
- Seules les zones de mémoire utilisables par l'utilisateur peuvent être adressées via IO-Link.
- Les données d'adresse d'un TAG peuvent être différentes dans la fiche technique et dans les informations lues via IO-Link.
Protection par mot de passe
La protection par mot de passe protège la zone de mémoire d'un TAG utilisable par l'utilisateur contre tout accès en lecture et en écriture.
Une protection par mot de passe est disponible pour les TAGs suivants :
Code ISLIX2 (ISO 15693) EM4233SLI (ISO 15693) - NXP Mifarelight, Ultralight EV1 (ISO 14443, type A) - NXP Mifare NTAG210 à NTAG216 (ISO 14443, type A)
Pour l'accès aux zones protégées par mot de passe, le mot de passe 32 bits doit être réglé ÀVEC le paramètre IO-Link [mot de passe du TAG]: Mot de passe du TAG. Il est ensuite possible de lire et d'écrire dans la zone protégée par un mot de passe.
Un nouveau mot de passe est écrit sur le TAG avec la commande [Ecriture du mot de passe du TAG].
En définissant le mot de passe 0x00 0x00 0x00 0x00, la protection par mot de passe du TAG est supprimée. Ensuite, la zone de mémoire du TAG n'est pas protégée contre l'accès en lecture et en écriture.
Certains TAGs ne sont pas reconnus par l'appareil si un mot de passe incorrect a été enregistré avec le paramètre IO-Link [mot de passe du TAG].
- Le mode de fonctionnement [Lecture / Écriture automatique des données] est utilisé ou
- L'historique du TAG enregistre les données des utilisateurs.
Si un mot de passe erroné est enregistré avec le paramètre IO-Link [mot de passe du TAG], certains TAGs ne sont plus reconnus par l'appareil. Concément, le TAG n'est détecté que brièvement lorsqu'il entre dans la zone de détection de l'appareil et n'est ensuite plus visible.
Régler le mot de passe 32 bits correct dans le paramètre IO-Link [mot de passe du TAG].
Protection en écriture
La protection en écriture protège les blocs de données individuels d'un TAG contre les accès en écriture.
La protection en écriture est irréversible et ne peut pas être supprimée.
Les données stockées sur un TAG sont divisées en blocs. Selon le type de TAG, la taille d'un bloc de données est de 4, 8, 16 ou 32 octets. Si une adresse à l'intérieur d'un bloc de données est protégée en écriture, cela se répercute sur toutes les adresses à l'intérieur du bloc de données.
| Bloc de données Octet | |
| 0 | 0 |
| 1 | |
| 2 | |
| 3 | |
| 1 4 | |
| 5 | |
| 6 | |
| 7 |
Tab. 1: Exemple : TAG avec une taille de bloc de données de 4 octets
Dans l'exemple, les adresses 2 à 5 sont protégées en écriture. Comme la protection en écriture se répercute sur toutes les adresses des blocs de données 0 et 1, les adresses 0 à 7 sont protégées en écriture.
Comparateur de données
L'appareil dispose de 2 fonctions pour comparer les données. Les comparateurs de données A et B peuvent tirer automatiquement les données dans la zone de mémoire d'un TAG et les comparer aux données de référence.
Le résultat de la comparaison des données est affiché dans l'octet d'état dans les données de processus (bits Match A et Match B). Il peut ensuite être émis via les sorties de commutation.
Tant qu'un TAG se trouve dans la zone de détection de l'appareil, le résultat de la comparaison des données est valable. Si le TAG quitte la zone de détection, le bit de résultat (Match-Bit) est automatiquement réinitialisé.
Les comparateurs de données A et B fonctionnent indépendamment l'un de l'autre. Cela permet de comparer différentes zones de mémoire d'un TAG. Les résultats des comparateurs de données peuvent être combinés logiquement (ET / OU) et commander les sorties de commutation en conséquence.
Les comparateurs de données augmentent le temps de réaction de l'appareil.
N'utiliser les comparateurs de données que si la fonction est nécessaire à l'application et que le temps de réaction est secondaire.
Fonctionnement dynamique
Le fonctionnement dynamique se caractérise par des temps de réaction rapides de l'appareil. Le temps de réaction, et donc le temps de présence nécessaire d'un TAG dans la zone de détection de l'appareil, est prolongé si une ou plusieurs des fonctions suivantes sont activées :
- [Activer le comparateur de données]
- [Historique du TAG] avec le paramètre [Auto-Read]
- Mode de fonctionnement [Lecture automatique des données] ou [Écriture automatique des données]
- Détection automatique de la taille du bloc de données (pour l'activer, régler le type du TAG sur [auto])
Utiliser le fonctionnement dynamique :
Pour un fonctionnement dynamique, désactiver les fonctions listées.
Pour les modes de fonctionnement [Lecture des données] et [Écriture des données], le TAG doit se couvrir de manière statique dans la zone de détection de l'appareil.
En mode dynamique, une perte de données peut se produire si la connexion de données avec le TAG est interrompue pendant une operation d'écriture.
5.2 Zone de détection avec E80384
Fig. 1: Champ de propagation
1 Zone de détection pour une puissance HF de 100% 2 Zone de détection pour une puissance HF de 75% 3 Zone de détection pour une puissance HF de 50%
Certains TAG nécessitant une puissance d'émission de 100% pour garantir une lecture et écriture correctes.
En cas de puissance d'émission réduite, vérifier la portée de lecture/écriture du TAG.
Les indications se réfèrent à des processus d'écriture statiques et à l'installation de l'appareil et du TAG dans un environnement non-métallique.
La puissance d’émission peut être réglée à 50%, 75% ou 100%.
ANT600
| Récognition : DTRHF HLRWIDUS03 | Référence : ANT600 | |
| Fonction : tête de lecture / écriture | ||
| Désignation : DTRHF HLRWIDUS03 | ||
| Type : rectangulaire |
6.1 Remarques sur le montage de l'appareil
En cas de montage de plusieurs systèmes, respecter les distances minimales entre les appareils. Le montage encastré de l'appareil dans le métal réduit la distance de lecture/écriture. La proximité immédiate de sources d'émissions HF, telles que des transformateurs de soudure ou des convertisseurs, peut nuire au fonctionnement de l'appareil.
6.2 Éliminer des perturbations
L'appareil génère un champ électrique modulé d'une fréquence de 13,56 MHz.
Eviter les perturbations dans la communication de données :
Ne pas faire fonctionner d'autres appareils à proximité qui utilisent la même bande de fréquence (par exemple les convertisseurs de fréquence, les alimentations à découpage etc.).
S'il y a d'autres appareils à proximité qui utilisent la même bande de fréquence :
Les distances de montage entre les appareils doivent être aussi grandes que possible. Faire fonctionner les appareils en alternance. Activer/désactiver le champ HF de l'appareil.
6.3 Conception mécanique
Fig. 2: Conception mécanique de l'ANT870 / ANT970
1 Face active 2 Raccordement prise TNC 3 Douille fileté
Le montage de l'appareil se fait à l'aide des 4 douilles filetées.

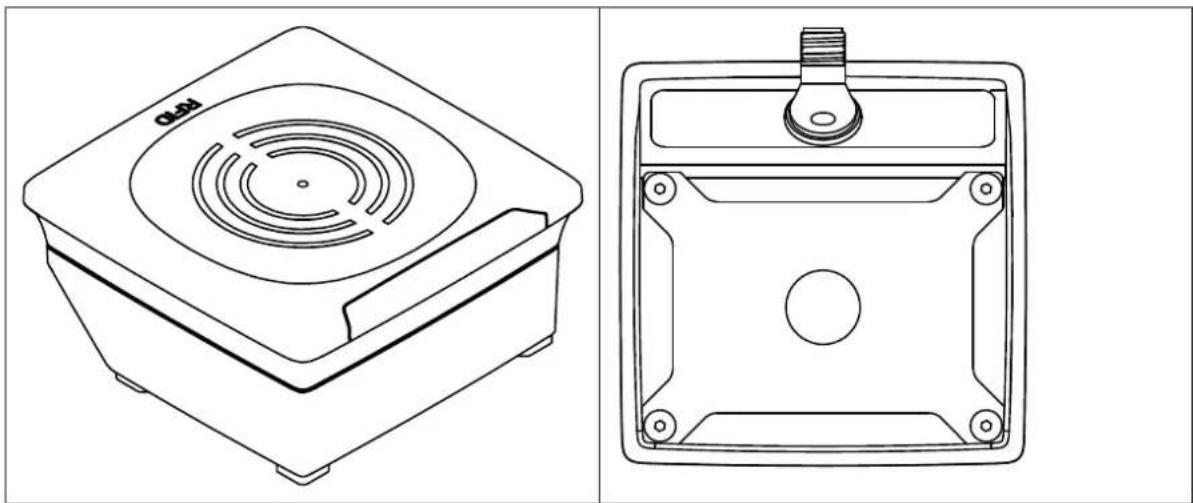

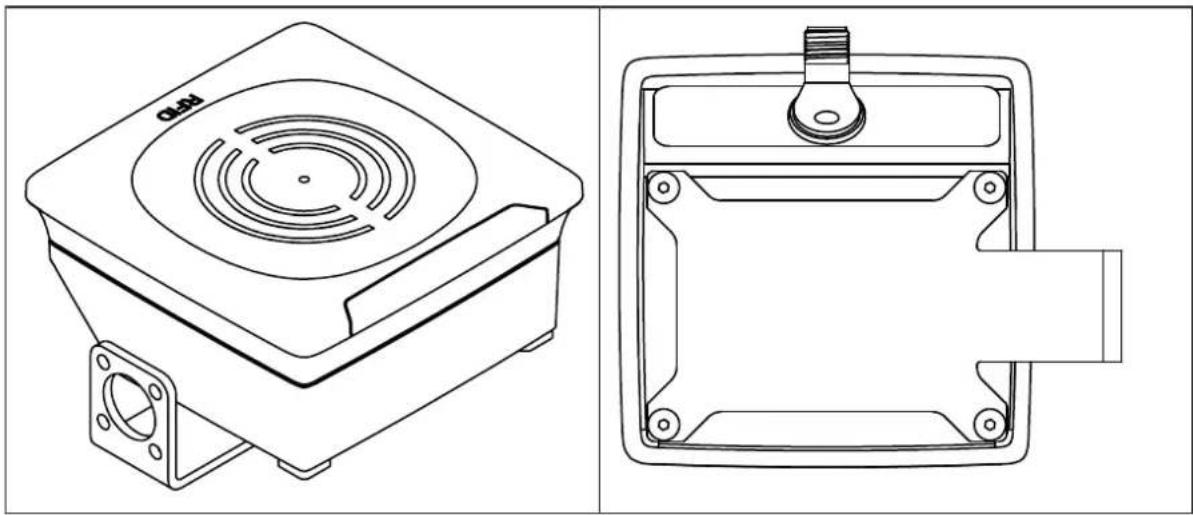

6.4 Possibilités de montage
L'appareil peut être monté sans ces accessoires.
Pour le montage, utiliser les douilles filetées à l'extrémité de l'appareil. Les vis nécessaires ne sont pas fournies avec l'appareil.

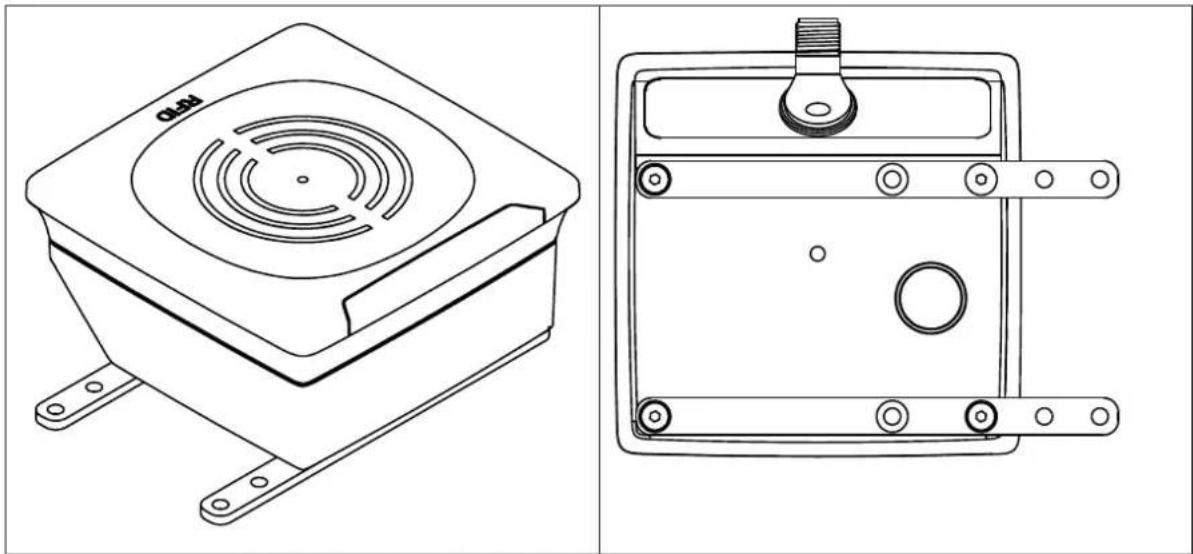

6.4.2 Montage avec le dispositif de serrage E80336
La bride de fixation est utilisée pour monter l'appareil sur un cylindre de serrage. Cylindres de serrage compatibles :
E21110 avec une tige de diamètre 12 mm E20795 avec une tige de diamètre 14 mm E21109 avec une tige de diamètre 14 mm

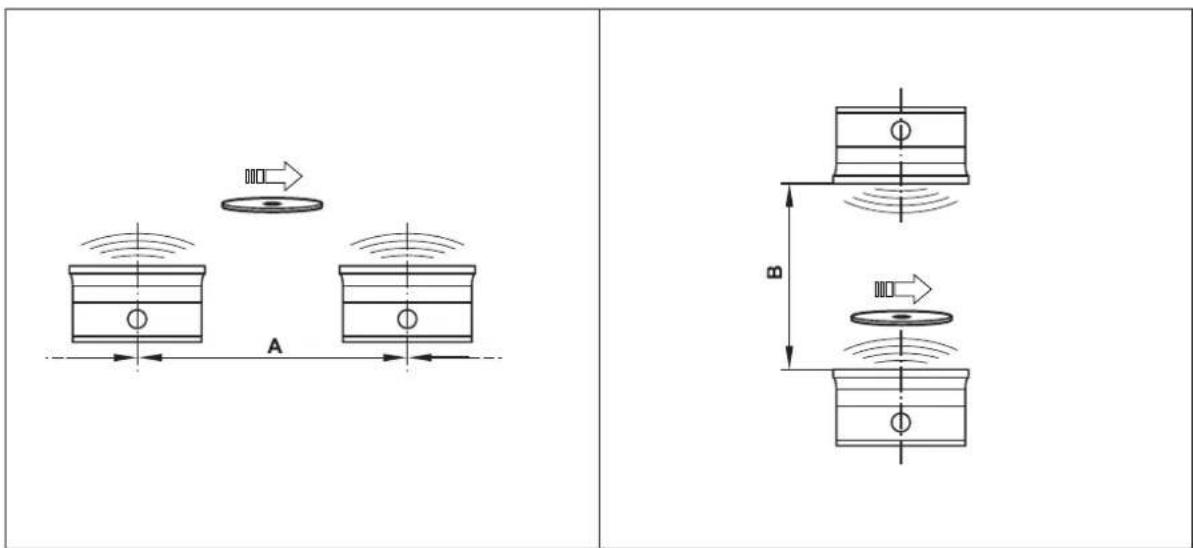

6.5 Distances de montage
| Mode de fonctionnement Distance latéralle (A) Distance frontale (B) | ||
| Lecture et écriture >0,6 m >0,4 m | ||
Les perturbations dans la communication des données sont évitées s'il n'y a pas d'autres appareils RFID / UHF à proximité. S'il y a d'autres appareils RFID / UHF à proximité :
Les distances de montage entre les appareils doivent être aussi grandes que possible. Utiliser le filtrage RSSI. Faire fonctionner les appareils en alternance. Activer/désactiver le champ HF de l'appareil.
6.6 Positionner les tags
Fig. 3 : Positionner le TAG
Orienter le TAG face à l'antenne dans l'axe. La distance « D » est indiquée dans la fiche technique.
Les TAGs sont également détectés à l'arrière de l'appareil. Pour éviter cela :
Utiliser le filtre RSSI.
7 Raccordement électrique
L'appareil doit être raccordé par un électricien qualifié.
Avant le raccordement électrique, mettre l'installation hors tension.
Appareil de la classe de protection III (CEI 61010-2-201 chap. 6.5.2.101.4).
L'alimentation électrique doit remplir les conditions suivantes :
- Utilisation d'une alimentation avec tension de sortie limitée (ES1 selon CEI 62368-1)
- Utilisation d'une alimentation à puissance de sortie limitée (PS2 selon CEI 62368-1)
- Alimentation uniquement par des circuits TBTS/TBTP (CEI 61010-2-201 chap. 3.111) Tension d'alimentation maximale en cas de fonctionnement : 35 V DC Tension d'alimentation maximale en cas de défaut unique : 60 V DC
- La tension de service autorisée de l'appareil ne doit pas être dépassée (voir fiche technique).
L'iso1ation des circuits externes doit être conforme à CEI 61010-2-201, fig. 102.
Avertissement
Alimentation en courant inappropriée
Risque de choc électrique pouvant entraîner des blessures graves ou la mort. Utiliser une alimentation TBTS/TBTP dans la plage de tension indiquée.
Utiliser des circuits à énergie limite pour l'alimentation électrique (CEI 61010-1 chap. 9.4). L'énergie du circuit électrique peut être limitée par un dispositif de limitation des surtensions lorsque la tension d'alimentation est de 24V. Le dispositif de limitation des surtensions doit désactiver un courant de 8,3 A en un maximum de 120 s. Ce faisant, tenir compte de la caractéristique de déclenchement spécifique. Dispositifs de limitation des surtensions possibles :
- fusible ou
- dispositif électromécanique non réglable et ne se réenclenchant pas automatiquement. Séparer le circuit électrique des autres circuits électriques non limités en énergie au moins par une isolation de base.
Information importante
Pas de limitation d'énergie appropriée du circuit électrique
En cas de défaut, risque d'incendie possible. Utiliser un circuit à énergie limitée en CEI 61010-1 chap. 9.4.
Information importante
Utiliser une protection supplémentaire contre les pics de tension selon CEI 61000-4-5 si le câble de raccordement est plus long que 30m
7.1 Schéma de branchement
Raccorder l'appareil au boîtier de contrôle DTE10x via le connecteur M12. L'alimentation en tension s'effectue via le boîtier de contrôle.
| Raccordement des broches Schéma de branchement | |
| 3 4 | 1 L+ 4 DATA 3 L- |
Informations sur les connecteurs femelles disponibles sur: www.ifm.com.
Les câbles avec les caractéristiques suivantes sont appropriés pour le raccordement :
| Longueur | Résistance ohmique du cable (bidi-rectionnel) | Capacité effective du cable |
| < 20 m 3 Ω max. 3 nF max. |
8 Éléments de service et d'indication
Fig. 4: Éléments de service et d'indication
1 LED 2 Face active
| LED État Description | ||
| verte allumée opérationnel | ||
| clignote lentement non opérationnel | ||
| jaune (rampe de signalisation) clignote 2x | TAG lu / écrit avec succès | |
| clignote rapidement erreur lors de la lecture / écriture sur le TAG |
L'intensité du signal de réception max. dépend du type de TAG.
En cas d'intensité importante du signal de réception du TAG, toutes les LED de la rampe de signalisation s'allument.
Le comportement de la rampe de signalisation est réglable.
9 Maintenance, réparation et élimination
L'appareil est sans maintenance.
En cas de mauvais fonctionnement de l'appareil, prendre contact avec ifm. Ne pas ouvrir l'appareil. Aucune opération de maintenance ne peut être effectuée par l'utilisateur. L'appareil ne doit être réparé que par le fabricant. Le nettoyage de l'appareil se fait au moyen d'un chiffon sec. Respecter la réglementation nationale en vigueur pour la destruction écologique de l'appareil.
Pour les homologations et les normes, les informations suivantes sont disponibles :
- Normes d'essai et réglementations : documentation. ifm. com
- Déclaration de conformité UE et homologations : documentation. ifm. com Notes relatives aux homologations : Notice d'emballage de l'appareil et documentation. ifm. com
