| Marque | IFM |
| Modèle | ANT424 |
| Catégorie | Système RFID - Tête de lecture/écriture |
| Type de montage | M18 encastrable |
| Fréquence | 13,56 MHz |
| Protocoles supportés | ISO 15693, ISO 14443 type A, Forum NFC type 4 |
| Alimentation | TBTS/TBTP, 24 V DC (max 35 V DC), circuit à énergie limitée selon CEI 61010-1 chap. 9.4 |
| Raccordement | Connecteur M12 vers boîtier de contrôle DTE10x |
| Indication LED | Verte (alimentation), jaune (TAG détecté ou erreur) |

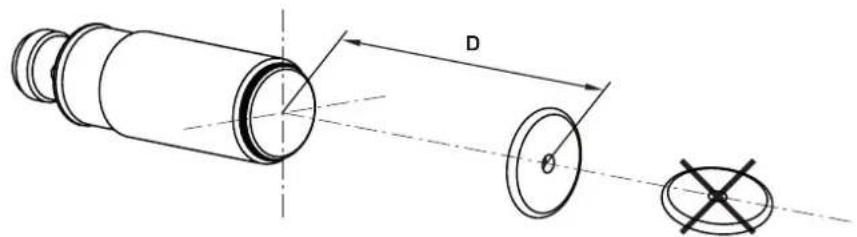

| Distance de lecture/écriture (statique) | Avec TAG E80371 : 16 mm (plastique) |
| Distance de montage latérale | ≥ 60 mm (lecture et écriture) |
| Distance de montage frontale | ≥ 100 mm (lecture et écriture) |
| Température d'utilisation | Non spécifiée dans la notice, usage intérieur jusqu'à 2000 m d'altitude |
| Humidité relative | 80 % max, sans condensation |
| Degré de pollution | 2 |
| Classe de protection | III (TBTS/TBTP) |
| Fonctions principales | Lecture et écriture sans contact de TAG passifs, support de mot de passe et protection en écriture, comparateur de données, mode dynamique |
| Compatibilité TAG | TAG passifs ISO 15693, ISO 14443 type A, NFC type 4 ; mots de passe pour I SLIX2, EM4233SLI, NXP Mifare Ultralight/NTAG |
| Entretien et nettoyage | Nettoyer avec un chiffon sec ; sans maintenance |
| Sécurité et précautions | Distance minimale de 20 cm aux personnes ; éviter proximité d'implants médicaux ; ne pas ouvrir l'appareil |
| Réparabilité | Aucune pièce détachée disponible ; réparation uniquement par le fabricant |
| Accessoires inclus | Tête de lecture/écriture uniquement, sans accessoires de montage |
| Documents | Notice d'utilisation disponible en téléchargement sur documentation.ifm.com |
FOIRE AUX QUESTIONS - ANT424 IFM
Quel est le type de montage de l'ANT424 ?
Le modèle ANT424 est de type M18 encastrable (flush). Il peut être monté directement dans du métal, mais cela réduit la distance de lecture/écriture.
Quels types de TAG sont compatibles avec l'ANT424 ?
L'ANT424 supporte les TAG passifs conformes aux normes ISO 15693 et ISO 14443 type A, ainsi que les étiquettes Forum NFC type 4. Des protections par mot de passe sont disponibles pour certains modèles (ex: I SLIX2, NXP Mifare Ultralight).
Comment raccorder électriquement l'appareil ?
L'ANT424 se raccorde via un connecteur M12 au boîtier de contrôle DTE10x. L'alimentation est fournie par le boîtier en 24 V DC (max 35 V) et doit être de type TBTS/TBTP à énergie limitée.
Quelle est la distance minimale à respecter vis-à-vis des personnes ?
En raison des rayonnements électromagnétiques haute fréquence, une distance minimale de 20 cm doit être maintenue entre l'appareil et les personnes. Les porteurs d'implants médicaux doivent consulter leur médecin avant usage.
Comment nettoyer et entretenir l'appareil ?
L'appareil ne nécessite aucune maintenance. Pour le nettoyage, utilisez un chiffon sec. N'ouvrez jamais l'appareil ; toute réparation doit être effectuée par le fabricant.
Peut-on utiliser l'ANT424 en extérieur ?
Non, l'usage est prévu uniquement en intérieur, à une altitude maximale de 2000 m, avec une humidité relative ≤ 80 % sans condensation.
Que signifient les LED sur l'appareil ?
La LED verte indique la présence de l'alimentation. La LED jaune : allumée fixe = TAG détecté, impulsion = lecture/écriture réussie, clignotement rapide = erreur de lecture/écriture. Les deux clignotent en alternance en cas d'erreur de communication.
Comment protéger les données sur un TAG par mot de passe ?
Utilisez le paramètre IO-Link [Mot de passe du TAG] pour définir un mot de passe 32 bits. La commande [Ecriture du mot de passe du TAG] applique le nouveau mot de passe. Un mot de passe 0x00000000 supprime la protection.
Quelle est la distance de lecture maximale ?
Avec le TAG E80371 en plastique, la distance de lecture/écriture statique est de 16 mm pour l'ANT424. En mode dynamique, la distance peut être réduite pour des temps de réaction rapides.
Puis-je utiliser des accessoires d'autres marques ?
Il est recommandé d'utiliser les accessoires d'origine ifm (disponibles sur www.ifm.com). L'utilisation d'accessoires d'autres fabricants peut compromettre le bon fonctionnement.
