MODE D'EMPLOI DI6001 IFM

Time period Duration [s]1. Fonctionnement et caractéristiques L'appareil détecte sans contact si une vitesse de rotation réglée est dépassée ou non atteinte, et signale cela par un signal de commutation. La sortie d'impulsions permet l'évaluation externe des impulsions d'amortissement. Portée nominale (S

) et tension d'alimentation voir l'étiquette.

2. Montage et raccordement électrique

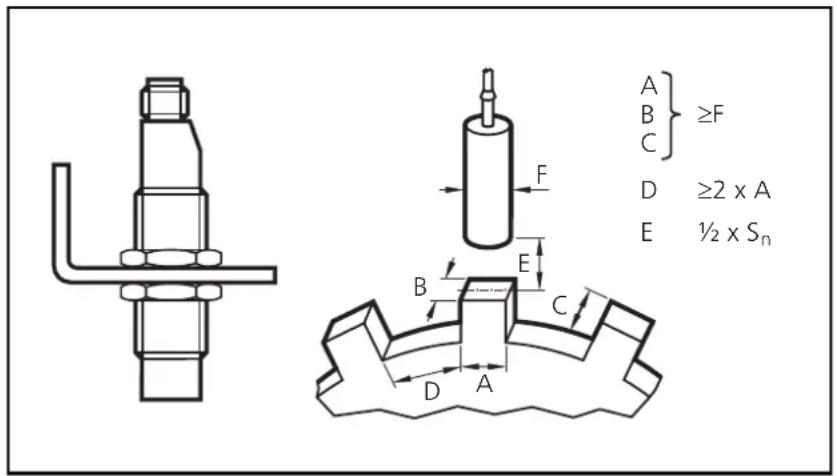

Fixez l'appareil à l'aide d'un dispositif de fixation et protégez-le contre le desserra- ge à l'aide des écrous fournis. Non encastrable. Respectez les dimensions ci-dessus pour assurer un fonctionnement fiable. L'appareil doit être raccordé par un électricien qualifié. Les règlements natio- naux et internationaux relatifs à l'installation de matériels électriques doivent être respectés. Raccordement voir étiquette.

3. Eléments de visualisation et de service

Appuyez sur le bouton-poussoir avec un objet non pointu (par ex. stylo).

CONTRÔLEUR DE VITESSE COMPACT M18

PWR OUT DMP LEDs Einstelltaste LED Etat Signification PWR verte allumée tension d'alimentation ok OUT jaune allumée sortie commutée DMP verte impulsion impulsion d'amortissement 1 Hz fenêtres de temps pendant 2 Hz l'opération de réglage double clignotement (voir 5, opération de réglage) OUT + jaune clignotant réglages verrouillés ou DMP verte en alternance réglage non accepté Bouton de réglage

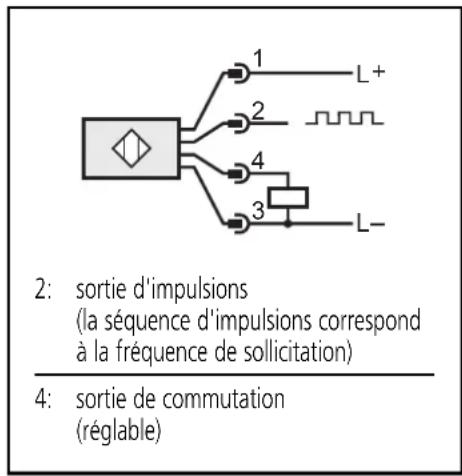

2: sortie d'impulsions (la séquence d'impulsions correspond à la fréquence de sollicitation) 4: sortie de commutation (réglable)4. Paramètres réglables

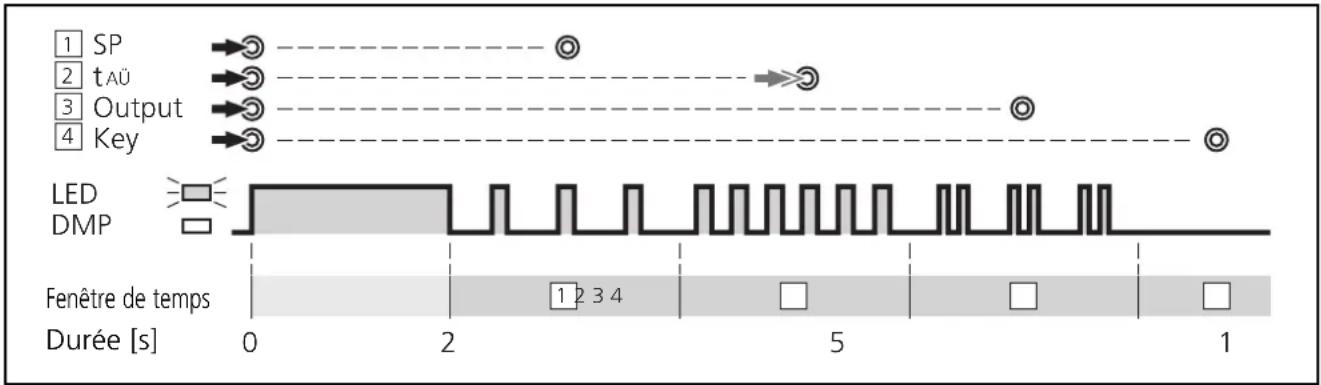

5. Opération de réglage

= Appuyer sur le bouton et le maintenir appuyé = Relâcher le bouton = Réglage mémorisé = Relâcher le bouton et appuyer n fois (0 fois = 0 s, 1 fois = 1 s, etc.) L'opération de réglage est divisée en fenêtres de temps d'environ 3 et 5 secondes. Le réglage correspondant est mémorisé dans une fenêtre de temps quand le bou- ton est relâché. Les fenêtres de temps sont indiquées à l'aide de fréquences de cli- gnotement différentes de la LED « DMP ».

Le fonctionnement ne nécessite aucun entretien. Pour un bon fonctionnement il faut respecter les indications suivantes :

La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques.

Ne pas faire fonctionner des appareils à champ de grande intensité (par ex. tal- kie-walkies) à proximité immédiate du contrôleur de vitesse de rotation.

Dauer [s] Fenêtre de temps Réglage Mémorisation apprentissage du seuil relâcher le bouton réglage de la temporisation de démarrage relâcher le bouton appuyer le bouton n fois, attendre 5 s après le dernier appui changer la fonction de sortie relâcher le bouton (NO

NO) verrouiller ou déverrouiller les réglages relâcher le bouton

Réglage Plage de valeurs Par défaut valeur d'apprentissage Seuil de commutation (= valeur d'apprentissage x 0,8) SP 3...6000 imp./min. 100 imp./min. Temporisation de démarrage tAÜ 0...15 s 10 s Fonction de sortie Output NO/NF NO (sortie fermée si vitesse > seuil) Verrouillage Key actif/inactif inactif Fenêtre de temps Durée [s]Technische Änderungen behalten wir uns ohne vorherige Ankündigung vor. • We reserve the right to make technical alterations without prior notice. • Nous nous réservons le droit de modifier les données techniques sans préavis.
