MODE D'EMPLOI AC528A IFM

Notice d'utilisation

ASinterface

AS-i AirBox

AC528A

FR

Contenu

1 Consignes de sécurité 3
2 Fonctionnement et caractéristiques 3
3 Eléments de service et d'indication 4
4 Montage. 5
5 Adressage 9

5.1 Adressage avec l'unité d'adressage AC1144 9

6 Raccordement electrique 10
7 Pneumatique. 11

7.1 Air comprime 11

7.1.1 Deconnexion des tuyaux 11
7.1.2Commande manuelle 11

7.2 Specification de la purete de l'air comprime 11

8 Compatibleé electromagnetique (CEM) 12
9 Fonctionnement 13
10 Entretien / Réparation 14
11Données techniques 14

Respecter les informations concernant l'emploi sur dans les zones à risque d'explosion Notice d'utilisation (partie concernant la protection Ex) pour modules AS-i selon la directive de l'UE 94/9/CE annexe VIII (ATEX) groupe II, catégorie d'équipements 3D.

Si aucune notice d'utilisation ou déclaration de conformité CE n'est fournie avec ce produit dans la langue du pays utiliser UE, elle peut être demandée à votre concessionnaire (voir bon de livraison) ou à votre fabricant (voir couverture / verso).

Consignes de sécurité1

Avant la mise en service de l'appareil, dire la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.

L'appareil est conforme aux dispositions et directives de l'UE en vigueur.

L'emploi non approprié ou incorrect peut mener à des defaults de • fonctionnement de l'appareil ou à des effets non désirés dans votre application.

C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.

Fonctionnement et caractéristiques2

Nombre maximal de modules par maitre : 62

Version AS-interface 3.0, compatibilité descendant

Raccordement pneumatique par tubes rilsan, calibre extérieur selon la norme • CETOP RP 54 P

Plage de pression de service 2...8 bar

Une utilisation en dehors de la plage de pression de service indiquée ou une utilisation d'air comprime non conforme aux specifications peut cause des defaults d'étanchéité permanents ou des dommages irréversibles aux composants pneumatiques et mener à un mauvais fonctionnement.

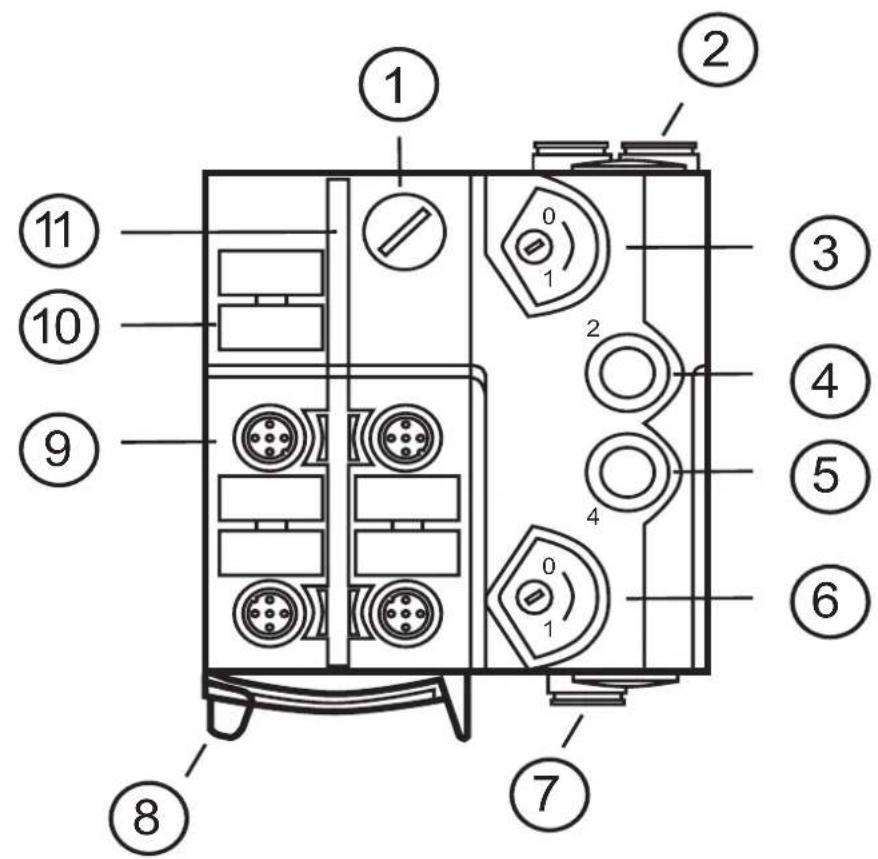

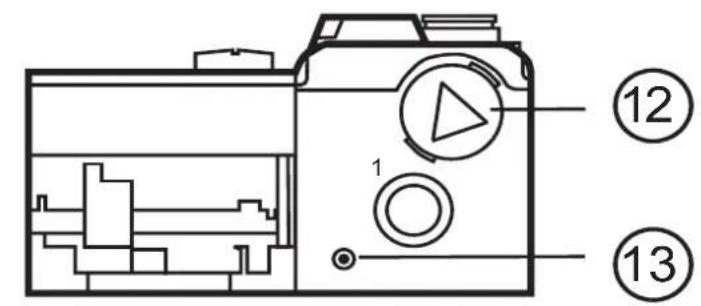

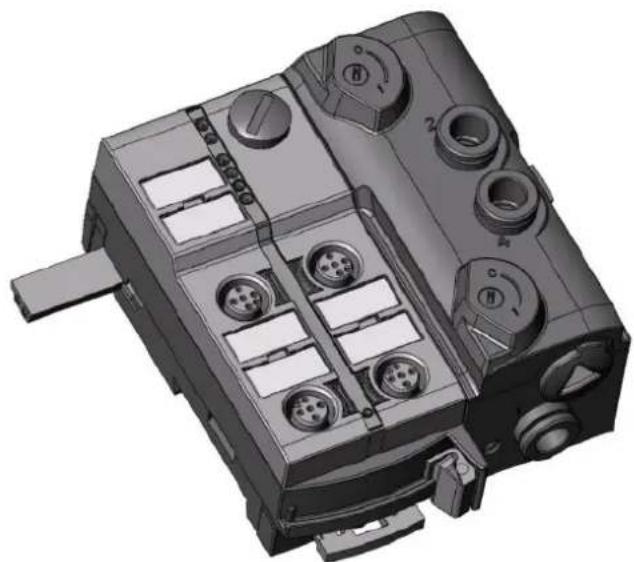

Eléments de service et d'indication3

interface d'adressage1:

échévement [3,5]2:

commande manuelle3:

connexion vérin [2]4:

connexion vérin [4]5:

commande manuelle6:

air compré [1]7:

verrouillage / déverrouillage8:

4 prises M129:

étiquettes10:

LED11:

/13: Éléments sans fonction. Ne pas ouvrir, ne pas actionner. Risque de destruction.12:

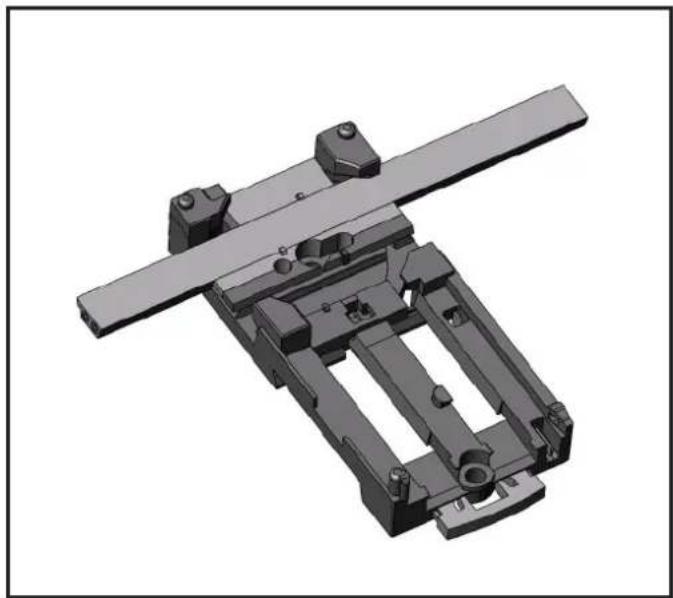

Montage4

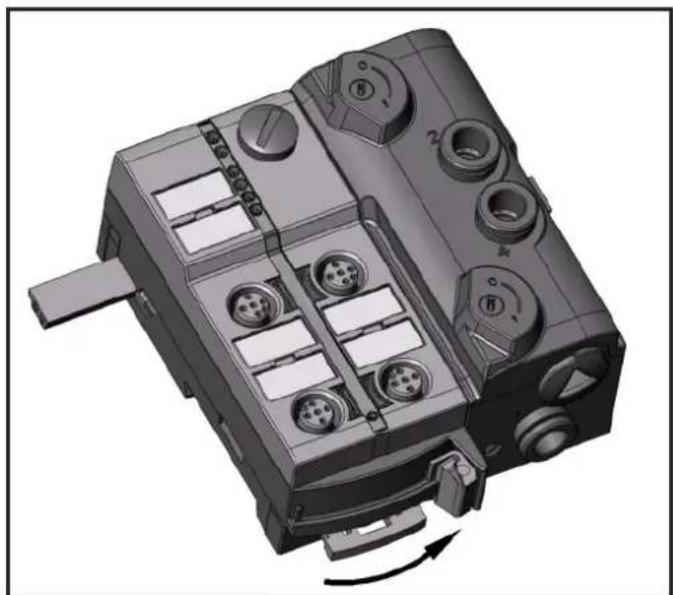

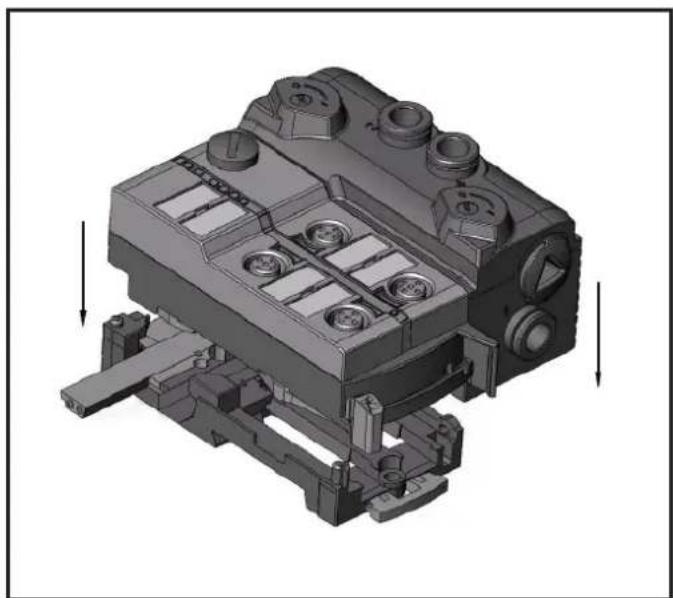

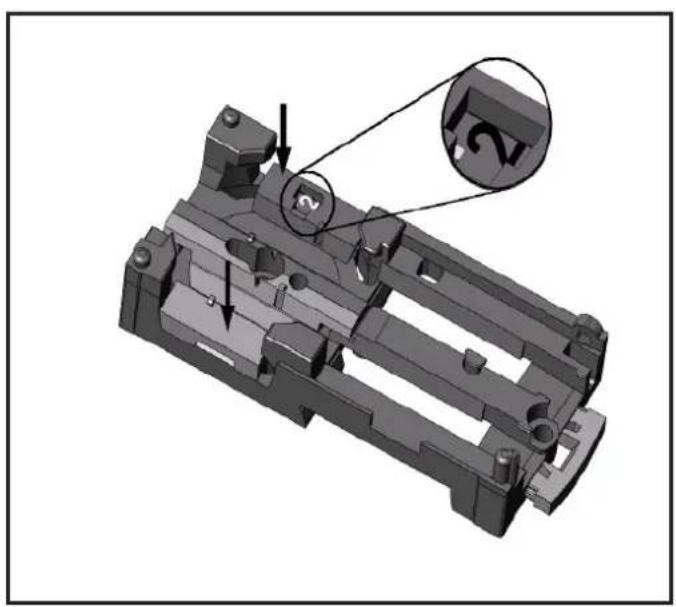

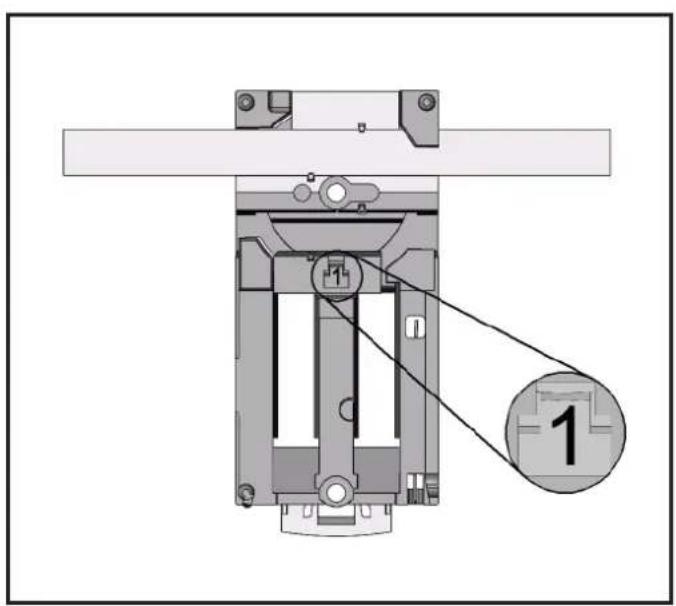

Orientation du cable plat à la livraison

Posez le cable plat AS-i jaune soigneusement dans le guide profilé.

Montez la partie supérieure.

Verrouillez l'appareil.

FR

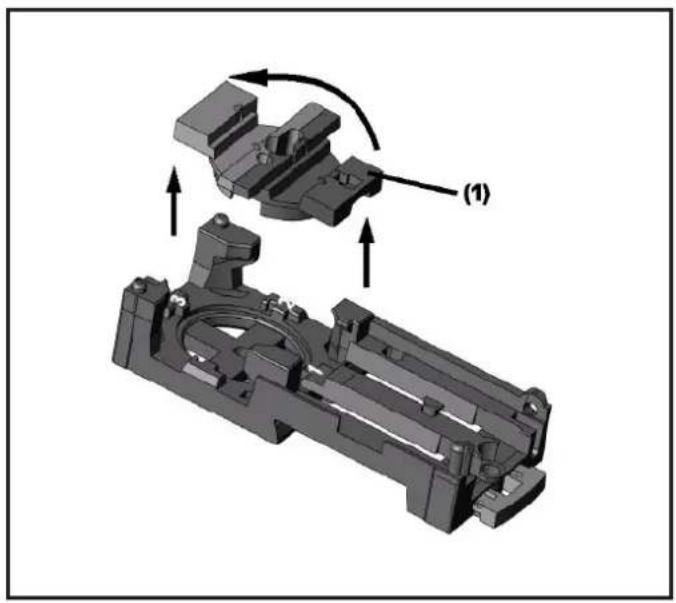

L'embase fournie permet l'orientation du cable plat dans trois directions.

Posez le guide du cable plat en fonction (1) de la direction souhaitée.

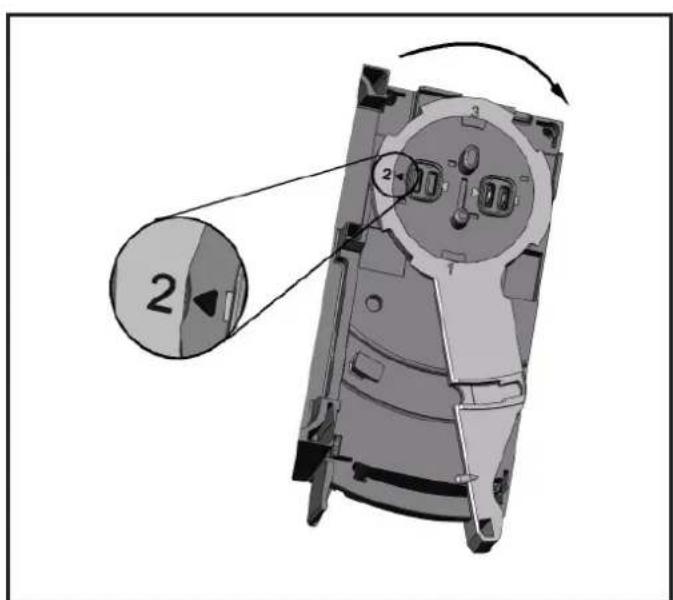

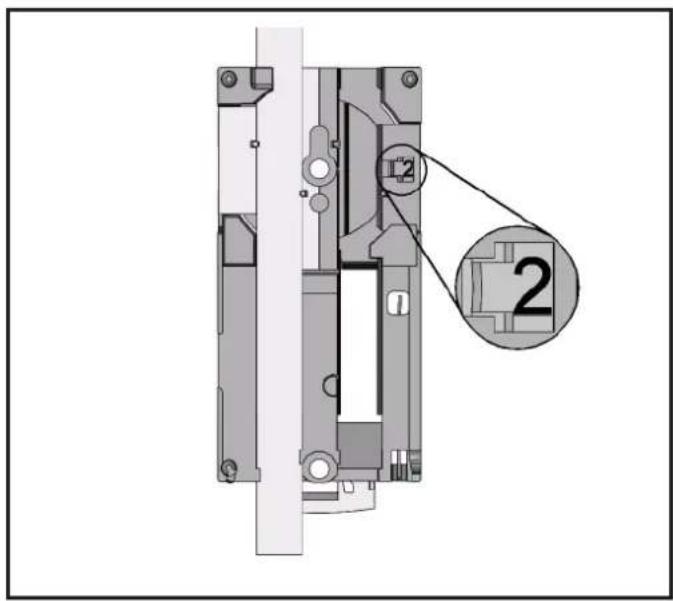

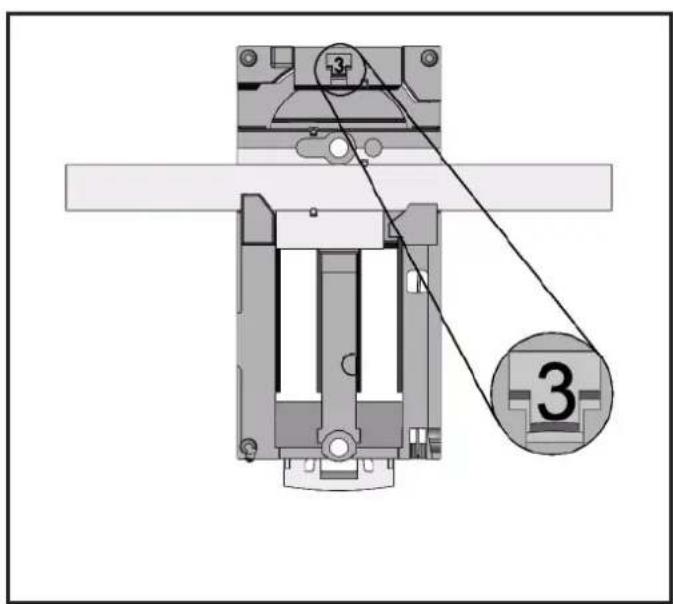

Réglages sur l'embase

Sélectionnez la position 1, 2 ou 3
selon l'orientation du cable plat () .
A = Appareil livre

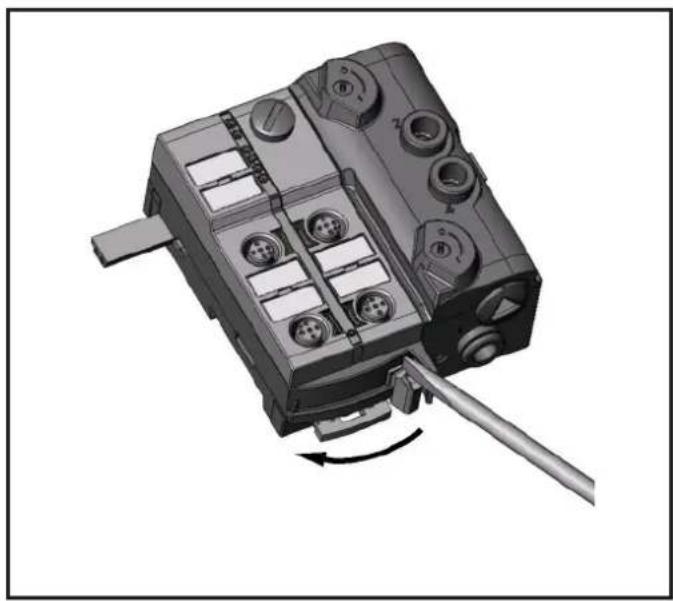

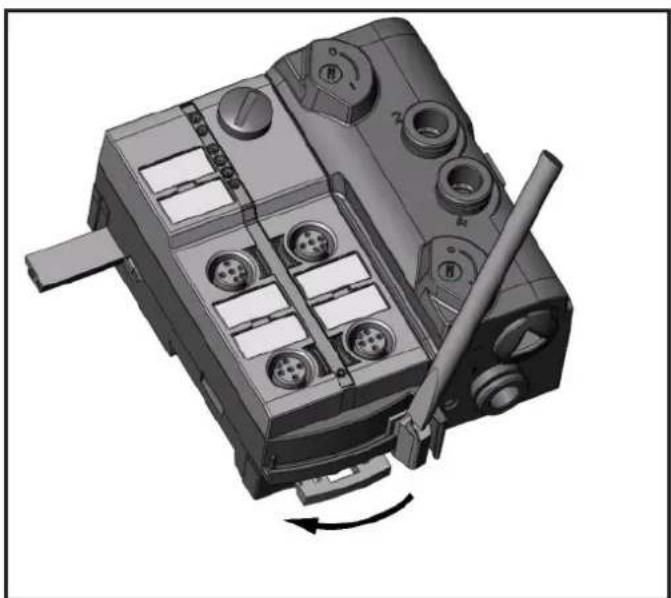

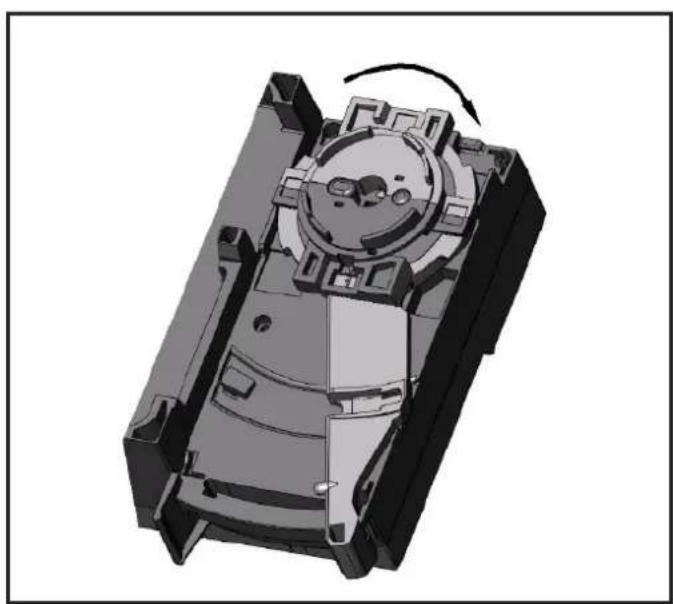

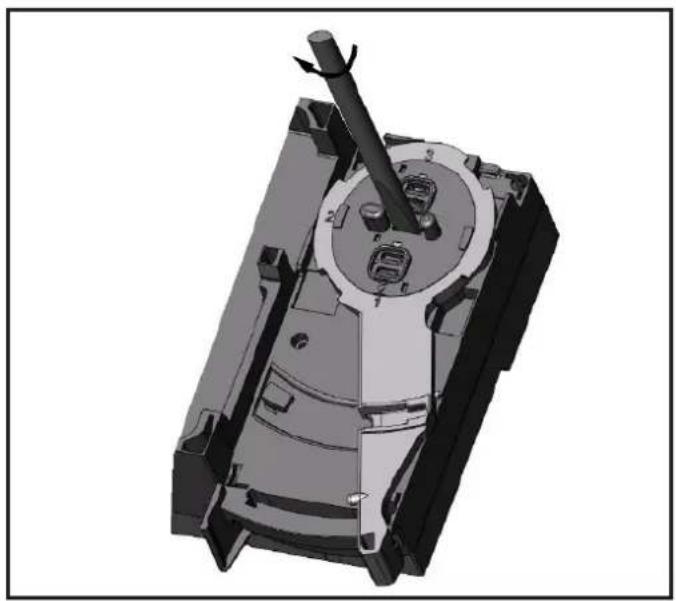

Réglages sur la partie supérieure

Réglez ensuite la position sélectionnée sur la partie supérieure. Pour ce faire, tournez la flèche sur le nombre correspondant (figure D1 et D2).

Utilisez un outil, par ex. un tournevis (figure D1) ou le guide du cable plat jaune / noir (figure D2).

Ouvrir l'appareil

Ouvrez l'appareil à l'aide d'un outil comme indiqué (par ex. tournevis).

Poser le cable plat AS-i soigneusement, avec une longueur droite minimum d'environ 15 cm.

Adressage5

A la livraison, l'adresse est 0.

Adressage avec l'unité d'adressage AC11445.1

Le module monté et cable peut être adressé via le cordon d'adressage (E70213) par l'interface d'adressage implémentée.

Si un esclave avec le mode d'adressage etendu est utilisé en combinaison avec un maître de la première génération (version 2.0), le paramètre P3 doit être à 1 et le bit de sortie D3 doit être à 0^ . Le bit de sortie D3 et le bit de paramètre P3 ne doit pas être utilisés.

• réglage par défaut

Si un esclave avec le mode d'adressage etendu est utilisé en combinaison avec un maître de la première génération (version 2.0), une adresse entre 1A et 31A doit être affectée à cet esclave.

Raccordement electrique6

Raccorder les broches des capteurs / actionneurs aux prises M12. Couvrir les prises non utilisées avec des bouchons de protection (E73004)*, la prise d'adressage avec le bouchon de protection fourni. Couple de serrage 0,8 Nm.

Utiliser le joint d'étanchéité pour l'extrémité du cable plat (E70413) si le module se trouve à l'extrémité du faisceau. à commander séparément

AC528A

4 entrées / 2 sorties pneumatique

Profil AS-i S-7.A.E / mode d'adressage etendu : oui

Bit de données D0 D1	D2 D3
Entrée 1 2 3 4
Prise l1/2 l1/2 l2	l3/4	l3/4	l4
Broche	4	2	4	4	2	4
Sortie pneumatique	2 4	-		-

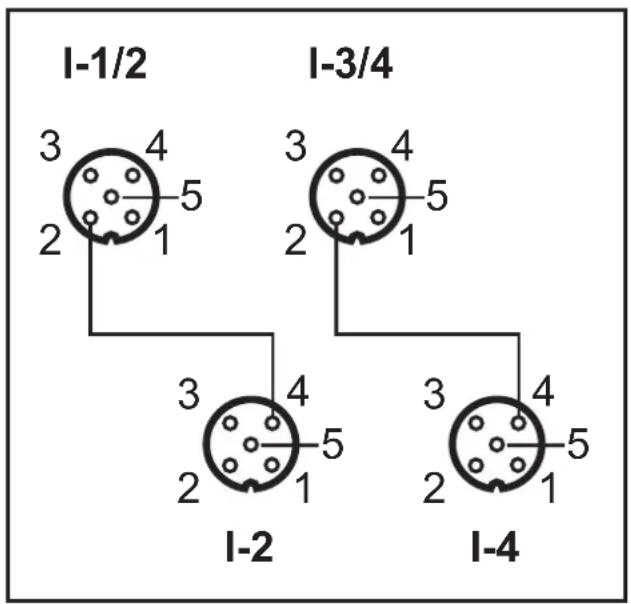

Entrées (circuit en Y)

Pneumatique7

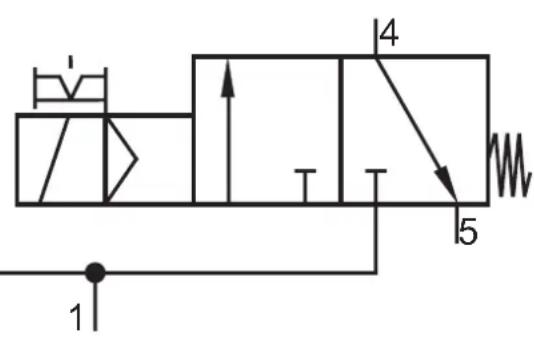

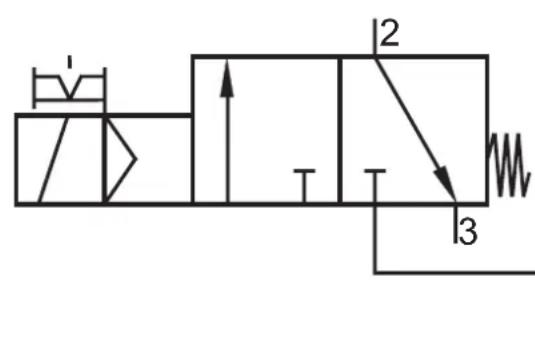

Diagramme circuit pneumatique 2 x électrovanne 3/2

FR

Air comprime7.1

Suivre les prescriptions de sécurité et les règlements pour l'installation de systèmes pneumatiques. Mettre l'installation hors pression. Raccorder l'alimentation en air compré 1, les connexions vérin 2 et 4 et, si nécessaire, les échéagements 3 et 5 au système pneumatique. Couper droit les tuyaux et les pousser dans les raccords.

Déconnexion des tuyaux 7.1.1

Pour enlever les tuyaux appuyer sur l'anneau de pression gris et tirer le tuyau en même temps.

Commande manuelle7.1.2

Vour pouze actionner manuellement la sortie pneumatique à l'aide de la commande manuelle (appuyer/relâcher ou appuyer/tourner/verrouiller).

Pour un fonctionnement sans problèmes, de l'air suffisamment traité doit être utilisé.

La commande électrique est prioritaire sur la commande manuelle.

Spécification de la pureté de l'air comprimé7.2

La purete de l'air est divisée en trois classes selon ISO 8573-1:2001 :

La classe de pureté des impuretés solides1.

La classe de pureté pour la teneur en humidité2.

La classe de pureté pour la teneur totale en huile3.

Les modules AirBox sont appropriés pour l'air comprimé sans lubrifiant des classes de pureté 6-3-1 et pour l'air comprimé lubrifié des classes de pureté 6-3-4.

Signification :

Impuretés solides selon la classe 6 : 1.

Grandeur maximum des particules 5 m , densité maximum des particules 5mg / m^3

Teneur en eau maximum selon la classe 3:2.

Point de rosée -20°C

Teneur totale en huile selon la classe 1:3.

pour l'air sans lubrifiant 0,01mg / m^3

Teneur totale en huile selon la classe 4 :

pour l'air lubrifié < 5 mg/m^3 ,ILA correspond à env. 1 goutte d'huile / 4000

litres d'air

Si l'AirBox est utilisé une première fois avec de l'air lubrifié, il doit ensuite toujours être utilisé avec de l'air lubrifié (la lubrication initiale n'est plus effective des que l'on a utilisé de l'air lubrifié).

Compatibilité electromagnétique (CEM)8

L'AirBox est unconçu pour le fonctionnement dans des environnements industriels. Le test de décharge electrostatique a été déterminé selon EN 61000-4-2 avec les niveaux de test suivants :

décharge par contact ±4 kV

décharge par air ±8 kV

Des applications spécifiques comme par exemple le transport et la distribution de matières en vrac peuvent générer des charges electrostatiques plus fortes. Pour éviter des décharges electrostatiques les/remèdes suivants sont possibles,entre autres:

compensation de potentiel selon les instructions d'installation

pose séparée de

cables de signaux et cables bus -

conducteurs d'équipotentialité -

cables d'alimentation -

séparation physique de l'AirBox et tous les cables de toutes parties chargées • electrostatiquement ou dérivant des charges electrostatiques

Si ces décharges ne sont pas évitees il y a un risque de :

blessure ou atteinte au personnel d'opération et d'entretien

formation d'étincelles

déterioration de l'AirBox

déterioration de l'équipement électrique

Fonctionnement9

Eviter les dépôts de souillure et de poussières sur l'embase et la partie supérieure afin que le mécanisme de verrouillage ne soit pas affecté.

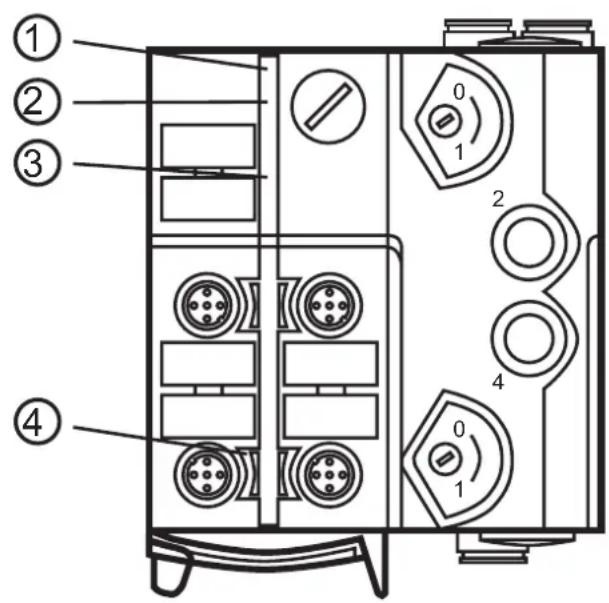

Vérifier le bon fonctionnement de l'appareil. Affichage par LED :

LED PWR1:

LED FAULT2:

LED 13:

LED 24:

LED 2 jaune: entrée commutée

LED PWR verte : alimentation en tension AS-i ok

LED FAULT rouge allumée : erreur de communication AS-i, l'esclave ne • participe pas à l'échange de données “ normale“, par ex. adresse d'esclave 0

LED FAULT rouge clignote : défaut périphérique, par ex. surcharge ou court-circuit de l'alimentation capteur

Informations importantes sur la LED 1

LED 1 jaune

Indique uniquement l'etat logique des sorties API. L'etat de commutation pneumatique ne correspond pasforcément à l'etat de la LED 1 indiqué.

L'etat de commutation pneumatique n'est pas indiqué sur l'appareil.

Entretien / Réparation10

Le produit ne doit pas etre modifier, aucune réparation n'est possible. En cas de défaut veuilles contacter le fabricant.

Données techniques11

Données techniques et informations supplémentaires sur www.ifm.com --> Select your country --> Fiche technique
