Type de produit	Tête de lecture/écriture RFID
Marque	IFM
Modèle	DTI421
Catégorie	Scanner RFID
Dimensions (diamètre)	M18 (18 mm)
Poids (estimé)	Environ 50 g
Alimentation électrique	Via IO-Link, TBTP/TBTS, classe de protection III
Interface de communication	IO-Link (M12, 4 broches)
Fréquence de travail	13,56 MHz
Norme TAG supportée	ISO 15693
Portée de lecture/écriture (sur plastique)	Jusqu'à 40 mm avec TAG E80371
Distance de montage latérale minimale	≥ 90 mm
Distance de montage frontale minimale	≥ 180 mm
Indicateurs LED	Verte (alimentation), jaune (TAG)
Modes de fonctionnement	Lecture UID, lecture/écriture automatique, lecture/écriture de données
Paramétrage	Via logiciel IO-Link (ex. ifm moneo configure SA)
Température de fonctionnement (estimée)	-25 °C à +70 °C
Entretien	Sans maintenance, nettoyage avec un chiffon sec
Consignes de sécurité	Classe III, utilisation par personnel qualifié, éviter atmosphères explosives
Accessoires et pièces détachées	Disponibles sur www.ifm.com

FOIRE AUX QUESTIONS - DTI421 IFM

Comment installer le DTI421 ?

Fixez l'appareil avec les deux écrous M18 fournis. Pour un montage non encastré (DTI421), respectez les distances minimales : latérale ≥ 90 mm, frontale ≥ 180 mm. Orientez la face active en direction du TAG.

Comment raccorder électriquement l'appareil ?

Raccordez l'appareil à un maître IO-Link via un connecteur M12. L'alimentation s'effectue via le maître (TBTP/TBTS, classe III). Brochage : broche 1 = L+, broche 3 = L-, broche 4 = IO-Link. Mettez l'installation hors tension avant le raccordement.

Quels types de TAGs sont supportés ?

L'appareil supporte les TAGs passifs conformes à la norme ISO 15693. Les TAGs fonctionnent sans pile, alimentés par couplage inductif à 13,56 MHz.

Que signifient les LED sur l'appareil ?

LED verte : allumée = tension d'alimentation ok, éteinte = pas d'alimentation, clignotement lent = antenne désactivée. LED jaune : allumée en continu = TAG détecté, impulsion = lecture/écriture réussie, clignotement rapide = erreur. Les deux LED clignotent en alternance en cas d'erreur de communication ou défaut appareil.

Comment lire l'UID d'un TAG ?

Par défaut, l'appareil est en mode Lecture de l'UID (valeur de commande 0x00). Dès qu'un TAG entre dans la zone de détection, l'UID (8 octets) est transmis dans l'entrée des données process. Si aucun TAG n'est présent, l'UID vaut 0x00.

Comment paramétrer l'appareil via IO-Link ?

Utilisez un logiciel de paramétrage IO-Link (ex. ifm moneo configure SA) et l'IODD disponible sur www.ifm.com. Les paramètres incluent la taille des blocs de données, l'ordre des données, le temps de maintien, l'adresse et la longueur pour la lecture/écriture automatique.

Comment désactiver l'antenne interne ?

Mettez le bit Cmd Antenna deactivate (bit 4 de la sortie des données process) à 1. L'état est confirmé par le bit Antenna deactivated (bit 7 de l'entrée) à 1. L'antenne désactivée réduit les perturbations entre appareils voisins.

Que faire en cas d'erreur de lecture/écriture ?

Vérifiez que le TAG est dans la portée et correctement orienté. Consultez les valeurs de défaut dans l'entrée des données process (octet 31). Les codes d'erreur (ex. 0x11 = pas de réponse, 0x12 = erreur de réception) aident au diagnostic. Si le problème persiste, contactez ifm.

Comment nettoyer l'appareil ?

Nettoyez l'appareil avec un chiffon sec. N'utilisez pas de liquides. L'appareil est sans maintenance et ne doit pas être ouvert. Toute réparation doit être effectuée par le fabricant.

Quelles sont les consignes de sécurité à respecter ?

L'appareil est de classe de protection III (très basse tension). Utilisez-le uniquement dans les applications prévues. Évitez les atmosphères explosives, les stations essence et les équipements médicaux non blindés. Le montage et le raccordement doivent être effectués par un électricien qualifié.

MODE D'EMPLOI DTI421 IFM

Notice d'utilisation

Système d'identification RFID

DTI420

DTI421

Tête de lecture / écriture

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements 3
1.3 Notes légales 3
1.4 Information Open Source 3

2 Consignes de sécurité. 4

2.1 Symboles de sécurité sur l'appareil.... 4
2.2 Consigne de sécurité sur les rayonnements électromagnétiques à haute fréquence .... 4
2.3 Cybersécurité 5

3 Usage prévu 6

3.1 Applications 6

4 Fourniture 7
5 Fonctions 8

5.1 TAG 8
5.2 Aperçu des appareils 8
5.3 IO-Link 8

6 Montage 9

6.1 Remarques sur le montage de l'appareil 9
6.2 Eliminer des perturbations.... 9
6.3 Conception mécanique 9
6.4 Installer l'appareil 10
6.5 Distances de montage 10
6.6 Positionner les TAGs 11

7 Raccordement électrique 13

7.1 Schéma de branchement 13

8 Eléments de service et d'indication 15
9 Paramétrage.... 16

9.1 Paramètre 16

9.1.1 Taille des blocs de données 16
9.1.2 Ordre des données 16
9.1.3 Temps de maintien des données 16
9.1.4 Adresse pour lecture / écriture automatique 17
9.1.5 Longueur de données pour lecture / écriture automatique 17

9.2 Bits d'état 17

10 Fonctionnement 19

10.1 Désactiver l'antenne interne 19
10.2 Mode de fonctionnement « Lecture de l'UID ».... 19
10.3 Mode de fonctionnement « Lecture automatique des données » ..... 20
10.4 Mode de fonctionnement « Ecriture automatique des données » 22
10.5 Mode de fonctionnement « Lecture des données ».... 23

10.5.1 Exemple lecture réussie de données 24
10.5.2 Exemple lecture incorrecte de données 25

10.6 Mode de fonctionnement « Ecriture des données » 25

10.6.1 Exemple écriture réussie de données 27
10.6.2 Exemple écriture incorrecte de données 27

10.7 Valeurs de défaut dans l'entrée des données process 28

11 Maintenance, réparation et élimination 29
12 Homologations / Normes.... 30

Glossaire....31

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

▷ Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés
▷ Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

▷ Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

1.3 Notes légales

© Tous droits réservés par ifm electronic gmbh. Cette notice ne peut être reproduite ou exploitée, même par extraits, sans l'accord d'ifm electronic gmbh.

Tous les noms de produits, les images, sociétés ou autres marques sont la propriété de leurs titulaires.

1.4 Information Open Source

Pour plus d'informations sur l'Information Open Source, voir documentation.ifm.com.

2 Consignes de sécurité

• L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.
  • Stocker le produit dans son emballage d'origine.

2.1 Symboles de sécurité sur l'appareil

Les symboles suivants sont utilisés sur l'appareil. Respecter les indications afin d'éviter des dangers :

• L'alimentation électrique doit être conforme à CEI 61010-1, chap. 9.4 - Circuit à énergie limitée.
• Appareil de la classe de protection III. Fonctionnement uniquement avec des circuits électriques TBTS/TBTP.

2.2 Consigne de sécurité sur les rayonnements électromagnétiques à haute fréquence

Dans des conditions d'application spécifiques, le risque pour l'utilisateur peut varier en fonction de l'installation et des réglages de l'appareil.

L'installateur/l'exploitant du système est tenu de procéder à une analyse des risques et de prendre les mesures appropriées pour protéger les personnes. En particulier, les règlements nationaux doivent également être respectées. Les mesures de protection possibles peuvent inclure des distances minimales garanties d'un utilisateur, des contrôles d'accès et la formation des utilisateurs.

AVERTISSEMENT

L'opération de cet appareil peut causer des perturbations radioélectriques dans les lieux de résidence.

▷ L'appareil émet des ondes électromagnétiques à haute fréquence qui peuvent interférer avec le fonctionnement des appareils électroniques situés à proximité, notamment les stimulateurs cardiaques, les appareils auditifs et les défibrillateurs.
▶ En raison des règlements relatifs à l'exposition humaine, une distance minimale de 20 cm doit être maintenue entre l'appareil et les personnes.
▶ Si vous avez un stimulateur cardiaque ou un autre dispositif médical implanté, n'utilisez pas l'appareil sans avoir consulté au préalable votre médecin ou le fabricant de votre dispositif médical. Gardez une distance de sécurité entre l'appareil et vos dispositifs médicaux et évitez de continuer à utiliser l'appareil si vous constatez une déficience permanente de votre dispositif médical.

2.3 Cybersécurité

Installation

L'appareil est conçu pour fonctionner dans un environnement sûr selon CEI 62443-1-1.

L'appareil est prévu pour l'utilisation derrière un pare-feu.

▶ Effectuer une évaluation des risques de l'installation selon CEI 62443-1-1.
▶ Prendre des mesures pour assurer la sécurité physique.

Fonctionnement

▶ Respecter les fonctions de sécurité décrites dans la documentation de l'appareil et les recommandations pour leur utilisation.

Maintenance

▶ Sauvegarder la configuration et les données du système conformément aux processus de gestion du changement de votre entreprise.

Mise hors service

▶ Veiller à ce qu'aucune information sensible ne tombe entre les mains de personnes non autorisées.
▶ Avant de mettre l'appareil hors service, toujours réinitialiser les réglages du système sur les réglages d'usine.

3 Usage prévu

La tête de lecture / écriture lit et écrit des TAGs sans contact.

Les données sont mises à disposition comme données process via l'interface IO-Link.

3.1 Applications

La sécurité de l'appareil est conçue pour l'emploi dans les conditions environnantes suivantes :

• Classe de protection 3 (TBTS / TBTP) et alimentation de l'appareil selon « limited energy » conformément à CEI 61010-1, chapitre 9.4. Isoler les circuits externes selon la figure 102 de CEI 61010-2-201.
  • Utilisation en intérieur.
  • Altitudes jusqu'à 2000 m.
• Humidité relative de l'air jusqu'à 80 % au maximum, sans condensation.
  • Degré de pollution 2.

4 Fourniture

• Tête de lecture / écriture

L'appareil est livré sans accessoires de montage ni de raccordement.

Accessoires disponibles : www.ifm.com.

Le bon fonctionnement n'est pas assuré en cas d'utilisation d'accessoires d'autres fabricants.

5 Fonctions

5.1 TAG

Les TAGs sont passifs, c'est-à-dire qu'ils fonctionnent sans pile. L'énergie nécessaire à leur fonctionnement étant fournie par la tête de lecture / écriture.

L'énergie est fournie par un couplage inductif. La bobine de l'antenne intégrée dans la tête de lecture / écriture génère un champ magnétique qui pénètre en partie la bobine de l'antenne du TAG. Une tension est générée par induction qui alimente le support de données en énergie.

L'appareil supporte des TAGs selon ISO 15693.

5.2 Aperçu des appareils

DTI420

	Référence :	DTI420
	Fonction :	Tête de lecture / écriture
	Désignation :	DTRHF GBRWIOUS03
	Type :	M18, encastrable

DTI421

	Référence :	DTI421
	Fonction :	Tête de lecture / écriture
	Désignation :	DTRHF GNRWIOUS03
	Type :	M18, non encastrable

5.3 IO-Link

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel de paramétrage IO-Link adapté et d'un câble adaptateur IO-Link.

L'IODD nécessaire à la configuration de l'appareil est disponible sur www.ifm.com.

6 Montage

6.1 Remarques sur le montage de l'appareil

En cas de montage de plusieurs systèmes, respecter les distances minimales entre les appareils.
Le montage encastré de l'appareil dans le métal réduit la distance de lecture/écriture.
La proximité immédiate de sources d'émissions HF, telles que des transformateurs de soudure ou des convertisseurs, peut nuire au fonctionnement de l'appareil.

6.2 Eliminer des perturbations

L'appareil génère un champ électrique modulé d'une fréquence de 13,56 MHz.

Eviter les perturbations dans la communication de données :

▶ Ne pas faire fonctionner d'autres appareils à proximité qui utilisent la même bande de fréquence (par exemple les convertisseurs de fréquence, les alimentations à découpage etc.).

S'il y a d'autres appareils à proximité qui utilisent la même bande de fréquence :

▶ Les distances de montage entre les appareils doivent être aussi grandes que possible.
▶ Faire fonctionner les appareils en alternance.
▶ Activer/désactiver le champ HF de l'appareil.

6.3 Conception mécanique

DTI420

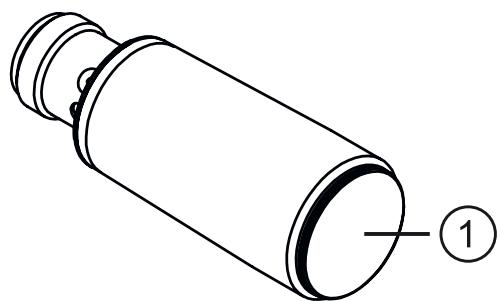

Fig. 1: DTI420
1 Face active

DTI421

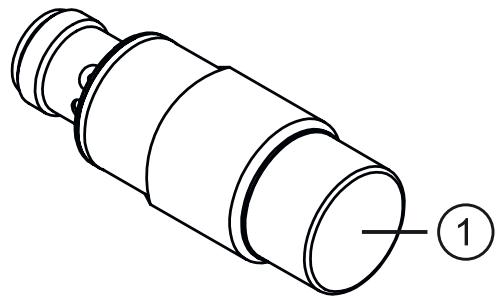

Fig. 2: DTI421
1 Face active

6.4 Installer l'appareil

▶ Fixer l'appareil avec les écrous (M18) fournis.

DTI420

Fig. 3: Montage encastré

DTI421

Fig. 4: Montage non encastré

6.5 Distances de montage

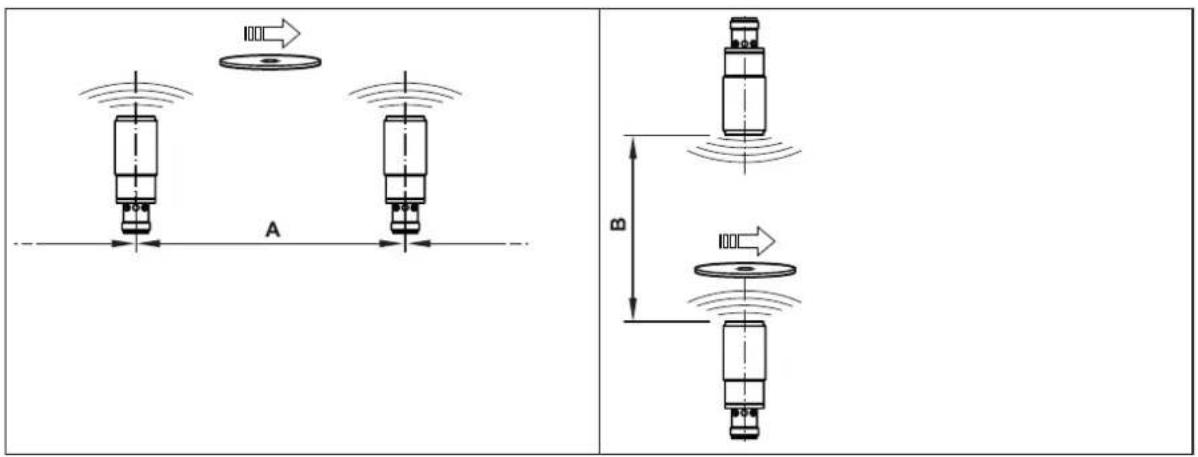

DTI420

Mode de fonctionnement	Distance latérale (A)	Distance frontale (B)
Lecture et écriture	≥ 60 mm	≥ 100 mm

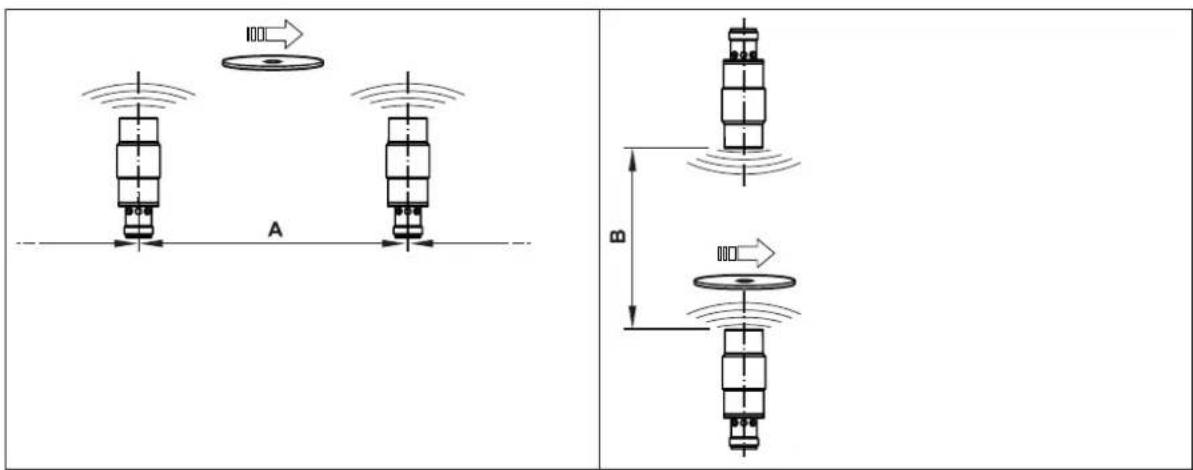

DTI421

Mode de fonctionnement	Distance latérale (A)	Distance frontale (B)
Lecture et écriture	≥ 90 mm	≥ 180 mm

6.6 Positionner les TAGs

La face active marque le centre de la bobine de l'antenne intégrée de la tête de lecture / écriture.
▶ S'assurer que l'orientation de la face active de la tête de lecture / écriture correspond à l'axe du TAG.
Pour le montage en ou sur métal, utiliser des TAGs prévus spécialement à cet effet.
Positionner le TAG dans la zone de la face active. Prendre en compte l'angle d'ouverture et la portée de travail (→ Fiche technique de l'appareil).

DTI420

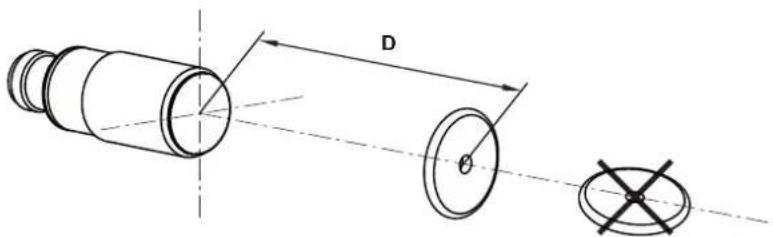

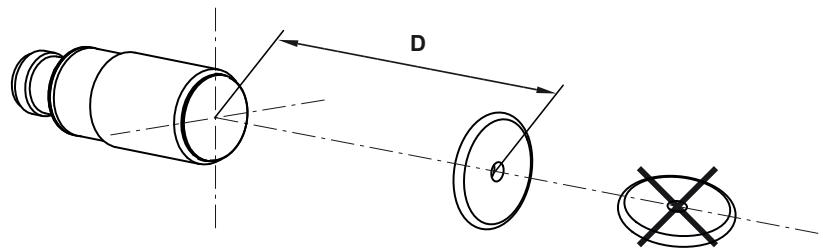

Fig. 5: Positionner le TAG

▶ Orienter le TAG face à l'antenne de l'appareil dans l'axe

TAG	Type	Distance tête de lecture / écriture (D) sur plastique
E80371		16 mm

Les indications dans le tableau s'appliquent aux opérations de lecture / écriture statiques.

DTI421

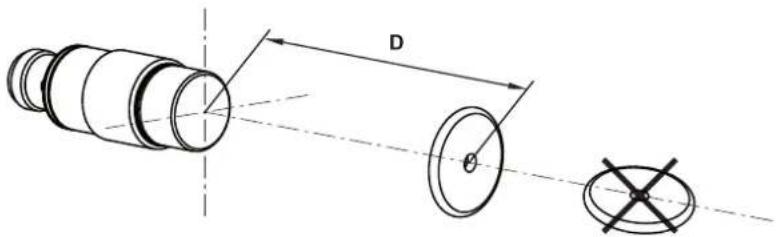

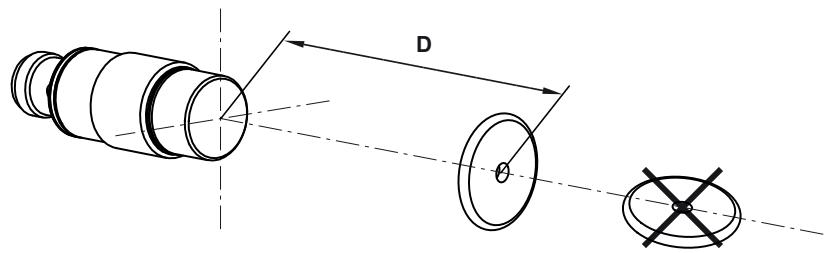

Fig. 6: Positionner le TAG

▶ Orienter le TAG face à l'antenne de l'appareil dans l'axe

TAG	Type	Distance tête de lecture / écriture (D) en plastique
E80371		40 mm

Les indications dans le tableau s'appliquent aux opérations de lecture / écriture statiques.

7 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

▶ Avant le raccordement électrique mettre l'installation hors tension.

Appareil de la classe de protection III (CEI 61010-2-201 chap. 6.5.2.101.4).

L'alimentation électrique doit remplir les conditions suivantes :

• Utilisation d'une alimentation avec tension de sortie limitée (ES1 selon CEI 62368-1)
  • Utilisation d'une alimentation à puissance de sortie limitée (PS2 selon CEI 62368-1)
• Alimentation uniquement par des circuits TBTS/TBTP (CEI 61010-2-201 chap. 3.111)
• Tension d'alimentation maximale en cas de fonctionnement : 35 V DC
• Tension d'alimentation maximale en cas de défaut unique : 60 V DC
• La tension de service autorisée de l'appareil ne doit pas être dépassée (voir fiche technique).

L'isolation des circuits externes doit être conforme à CEI 61010-2-201, fig. 102.

AVERTISSEMENT

Alimentation en courant inappropriée

▷ Risque de choc électrique pouvant entraîner des blessures graves ou la mort.
▶ Utiliser une alimentation TBTS/TBTP dans la plage de tension indiquée.

Utiliser des circuits à énergie limitée pour l'alimentation électrique (CEI 61010-1 chap. 9.4). L'énergie du circuit électrique peut être limitée par un dispositif de limitation des surtensions lorsque la tension d'alimentation est de 24 V. Le dispositif de limitation des surtensions doit désactiver un courant de 8,3 A en un maximum de 120 s. Ce faisant, tenir compte de la caractéristique de déclenchement spécifique. Dispositifs de limitation des surtensions possibles :

• fusible ou
• dispositif électromécanique non réglable et ne se réenclenchant pas automatiquement.
  ▶ Séparer le circuit électrique des autres circuits électriques non limités en énergie au moins par une isolation de base.

INFORMATION IMPORTANTE

Pas de limitation d'énergie appropriée du circuit électrique

▷ En cas de défaut, risque d'incendie possible.
▶ Utiliser un circuit à énergie limitée selon CEI 61010-1 chap. 9.4.

INFORMATION IMPORTANTE

Utiliser une protection supplémentaire contre les pics de tension selon CEI 61000-4-5 si le câble de raccordement est plus long que 30 m.

7.1 Schéma de branchement

▶ Raccorder l'appareil à un maître IO-Link via un connecteur M12.
▷ L'alimentation en tension s'effectue via le maître IO-Link.

Raccordement des broches	Schéma de branchement

Informations sur les connecteurs femelles disponibles sur : www.ifm.com.

8 Eléments de service et d'indication

DTI420	DTI421

1 LED verte : tension d'alimentation

LED jaune : TAG

LED	Etat	Description
verte	allumé	tension d'alimentation ok
	éteint	tension d'alimentation manque
	clignote lentement	désactivé
jaune	activé (en permanence)	TAG détecté
	activé (impulsion)	TAG lu / écrit avec succès
	clignote rapidement	erreur lors de la lecture / écriture sur le TAG
	éteint	• aucun TAG dans le champ• TAG défectueux dans le champ• TAG non valable dans le champ
verte et jaune	clignote en alternance	erreur lors de la communication ou défaut de l'appareil

9 Paramétrage

L'appareil est paramétré à l'aide d'un logiciel via IO-Link (par ex. ifm moneo configure SA).

Pour plus d'informations voir l'IODD de l'appareil : www.ifm.com/fr

9.1 Paramètre

9.1.1 Taille des blocs de données

La zone de mémoire d'un TAG ISO 15693 est organisée en blocs de données. Le paramètre [Taille du bloc de données] indique la taille d'un bloc de données. La valeur réglée doit correspondre à la valeur indiquée dans la fiche technique du TAG. Alternativement, la valeur peut être déterminée automatiquement par l'appareil.

Les valeurs suivantes en octets sont autorisées et s'appliquent à chaque bloc de données :

• [0] (déterminer automatiquement la taille du bloc de données)
• [4]
• [8]
• [16]
• [32]

La taille des blocs est seulement nécessaire pour le traitement interne des données dans l'appareil. L'utilisateur peut accéder à la mémoire du TAG octet par octet via les images des données process.

9.1.2 Ordre des données

Le paramètre [Ordre de données] règle l'orientation des données dans un bloc de données d'un TAG de la norme ISO 15693.

Exemple

Pour un TAG avec une taille des blocs de 4 octets, les données peuvent être structurées comme dans les tableaux.

Bloc de données 0				Bloc de données 1
Octet 3	Octet 2	Octet 1	Octet 0	Octet 3	Octet 2	Octet 1	Octet 0

Tab. 1: [Ordre normal]

Bloc de données 0				Bloc de données 1
Octet 0	Octet 1	Octet 2	Octet 3	Octet 0	Octet 1	Octet 2	Octet 3

Tab. 2: [Ordre inverse]

▶ Ne modifier le paramètre que si les données sur le TAG ont été enregistrées par un autre système RFID dans une autre orientation de données.

9.1.3 Temps de maintien des données

Le temps de maintien des données indique le temps pendant lequel les données de l'image d'entrée des données process sont maintenues constantes. Cela concerne les données suivantes, selon le mode de fonctionnement :

• L'UID
- Les données en mode de fonctionnement [Lecture automatique des données] et [Ecriture automatique des données]

Le paramètre [Temps de maintien des données] n'affecte pas la transmission des données dans les modes de fonctionnement [Lecture des données] et [Ecriture des données].

Exemple

Si le temps de maintien des données est réglé sur 500 ms, l'UID est transmis via IO-Link pendant au moins 500 ms.

Cela s'applique également si le TAG n'est plus dans la portée de l'appareil.

9.1.4 Adresse pour lecture / écriture automatique

Le paramètre [Adresse pour lecture/écriture automatique] règle l'adresse de départ de la zone de mémoire à laquelle on accède dans les modes de fonctionnement [Lecture automatique des données] et [Ecriture automatique des données].

L'adresse est indiquée en octets.

Dans les modes de fonctionnement [Lecture automatique des données] et [Ecriture automatique des données], l'appareil lit et écrit automatiquement un certain nombre de données du TAG.

La zone de mémoire adressée doit être dans la zone de mémoire disponible du TAG :

[Adresse pour lecture/écriture autom.] + [longueur des données pour lecture/écriture autom.] ≤ nombre d'octets disponibles sur le TAG

Le nombre d'octets disponibles est indiqué dans la fiche technique du TAG.

9.1.5 Longueur de données pour lecture / écriture automatique

Le paramètre [Longueur de données pour lecture/écriture automatique] règle la longueur de la zone de mémoire qui est lue par le TAG et écrite sur le TAG.

Mode de fonctionnement	Longueur minimale	Longueur maximale
[Lecture automatique des données]	1 octet	140 octets
[Écriture automatique des données]	1 octet	28 octets

Tab. 3: Longueur de la zone de mémoire

Dans les modes de fonctionnement [Lecture automatique des données] et [Ecriture automatique des données], l'appareil lit et écrit automatiquement un certain nombre de données du TAG.

La zone de mémoire adressée doit être dans la zone de mémoire disponible du TAG :

[Adresse pour lecture/écriture autom.] + [longueur des données pour lecture/écriture autom.] ≤ nombre d'octets disponibles sur le TAG

Le nombre d'octets disponibles est indiqué dans la fiche technique du TAG.

9.2 Bits d'état

Entrée des données process
Bit	7	6	5	4	3	2	1	0
Nom					Antenna deactivated	Tag present	Cmd End	Cmd Start Acknowledg e

Sortie des données process
Bit	7	6	5	4	3	2	1	0
Nom					Cmd Antenna deactivate			Cmd Start

Bit d’état	Valeur	Description
[Antenna deactivated]	0	Antenne activée, appareil prêt à l’échange avec le TAG
	1	Antenne désactivée, appareil non prêt à l’échange avec le TAG
[Tag present]	0	Aucun TAG à portée de l’antenne
	1	TAG détecté
[Cmd End]	0	Opération de lecture/écriture n’a pas encore été démarrée ou n’est pas active
	1	Opération de lecture/écriture terminée
[Cmd Start Acknowledge]	0	Démarrage de l’opération de lecture/écriture non confirmé
	1	Démarrage de l’opération de lecture/écriture confirmé
[Cmd Antenna deactivate]	0	Activer l’antenne
	1	Désactiver l’antenne
[Cmd Start]	0	Désactiver le déclencheur pour l’opération de lecture/écriture
	1	Activer le déclencheur pour l’opération de lecture/écriture

Les bits d'état suivants ne sont pas utilisables dans le mode de fonctionnement [Lecture de l'UID] :

• [Cmd Start]
• [Cmd Start Acknowledge]
• [Cmd End]

10 Fonctionnement

L'appareil supporte plusieurs modes de fonctionnement qui sont sélectionnés par la valeur de commande dans l'image de sortie des données process :

Mode de fonctionnement	Valeur de commande	Description
[Lecture de l’UID]	0x00	Mode de fonctionnement « Lecture de l’UID » (→ ☐ 19)
[Lecture automatique des données]	0x01	Mode de fonctionnement « Lecture automatique des données » (→ ☐ 20)
[Écriture automatique des données]	0x02	Mode de fonctionnement « Écriture automatique des données » (→ ☐ 22)
[Lecture des données]	0x03	Mode de fonctionnement « Lecture des données » (→ ☐ 23)
[Écriture des données]	0x04	Mode de fonctionnement « Écriture des données » (→ ☐ 25)

Les mêmes bits d'état et valeurs d'erreur s'appliquent à tous les modes de fonctionnement dans les images process.

10.1 Désactiver l'antenne interne

L'antenne interne de l'appareil peut être désactivée à tout moment.

Lorsque l'antenne est désactivée, les règles suivantes s'appliquent :

• L'appareil reste accessible via IO-Link.
• L'appareil ne génère pas de champ RF.
• L'appareil ne détecte pas les TAG.

La désactivation de l'antenne réduit des perturbations entre des appareils positionnés l'un à côté de l'autre.

Désactiver l'antenne interne :

▶ Mettre à 1 le bit Cmd Antenna deactivate dans la sortie des données process.

L'état de l'antenne interne peut être vérifié via le bit Antenna deactivate dans l'entrée des données process.

10.2 Mode de fonctionnement « Lecture de l'UID »

Dans le mode de fonctionnement « Lecture de l'UID », l'UID du TAG est lu. Ensuite, l'UID est disponible dans l'entrée des données process. Si aucun TAG ne se trouve à portée de l'appareil, les octets de l'UID contiennent la valeur 0x00.

Dès qu'un TAG est détecté par l'appareil, l'UID est transféré. La durée de la transmission correspond au moins à la durée du temps de maintien des données. Si un nouveau TAG est détecté dans la zone de lecture de l'antenne pendant la durée du temps du maintien des données, l'UID du nouveau TAG est transféré.

Le mode de fonctionnement préréglé après le démarrage de l'appareil est [Lecture de l'UID].

La longueur de l'UID actuellement valable est indiquée par l'octet 29. L'intensité du signal de réception (RSSI) est indiquée par l'octet 30.

Octet	Sortie des données process	Entrée des données process
0	Commande = 0x00	Commande = 0x00
1	Etat	Etat
2	Ignoré	UID 0
3	Ignoré	UID 1
4	Ignoré	UID 2
5	Ignoré	UID 3
6	Ignoré	UID 4
7	Ignoré	UID 5
8	Ignoré	UID 6
9	Ignoré	UID 7
10	Ignoré	UID 8
11	Ignoré	UID 9
12	Ignoré	0x00
13	Ignoré	0x00
14	Ignoré	0x00
15	Ignoré	0x00
16	Ignoré	0x00
17	Ignoré	0x00
18	Ignoré	0x00
19	Ignoré	0x00
20	Ignoré	0x00
21	Ignoré	0x00
22	Ignoré	0x00
23	Ignoré	0x00
24	Ignoré	0x00
25	Ignoré	0x00
26	Ignoré	0x00
27	Ignoré	0x00
28	Ignoré	0x00
29	Ignoré	Longueur
30	Ignoré	RSSI
31	Ignoré	0x00

10.3 Mode de fonctionnement « Lecture automatique des données »

Dans le mode de fonctionnement [Lecture automatique des données], les octets 0 à 27 représentent les données dans la zone de mémoire du TAG.

La zone de mémoire est réglée par les paramètres [Adresse pour lecture/écriture automatique] et [Longueur de données pour lecture/écriture automatique].

Pour les zones de mémoire avec une longueur de données < 28 octets, les données restantes sont remplies avec la valeur 0x00 dans l'image process.

Si la longueur des données est supérieure à 28 octets (140 octets au maximum), les 28 octets suivants sont transmis après l'expiration du temps de maintien des données et le compteur de blocs augmente. Les deux étapes sont répétées jusqu'à ce que toutes les données soient transmises. Dans le dernier bloc de données, le bit d'état Cmd End est activé. Pour réduire le temps de maintien des données, rendre le compteur de blocs dans l'image de sortie de données égal à la valeur du compteur de blocs dans l'image d'entrée de données.

Si le TAG entre dans la zone de détection de l'appareil, les données sont mises à jour dans l'image process. Les données dans l'image process sont valables dès que le bit d'état Cmd End est monté.

Si le TAG quitte la zone de détection de l'appareil, les données en attente sont transmises et le dernier bloc de données est maintenu constant conformément au temps de maintien des données dans l'image process. Si le temps de maintien des données est dépassé et il n'y a aucun TAG dans la zone de détection, les données seront remplies avec la valeur 0x00.

Si le TAG demeure dans la zone de détection, les données peuvent être lues avec le bit d'état Cmd Start. Si la lecture a échoué, aucune valeur de défaut n'est affichée dans l'image process.

Plus la valeur de la [Longueur de données pour lecture/écriture automatique] est faible, moins le temps nécessaire à la lecture est long. Le temps de présence du TAG dans la zone de détection de l'appareil est donc d'autant plus court.

Octet	Sortie des données process	Entrée des données process
0	Commande = 0x01	Commande = 0x01
1	Etat	Etat
2	Ignoré	Données 0
3	Ignoré	Données 1
4	Ignoré	Données 2
5	Ignoré	Données 3
6	Ignoré	Données 4
7	Ignoré	Données 5
8	Ignoré	Données 6
9	Ignoré	Données 7
10	Ignoré	Données 8
11	Ignoré	Données 9
12	Ignoré	Données 10
13	Ignoré	Données 11
14	Ignoré	Données 12
15	Ignoré	Données 13
16	Ignoré	Données 14
17	Ignoré	Données 15
18	Ignoré	Données 16
19	Ignoré	Données 17
20	Ignoré	Données 18
21	Ignoré	Données 19
22	Ignoré	Données 20
23	Ignoré	Données 21
24	Ignoré	Données 22
25	Ignoré	Données 23
26	Ignoré	Données 24
27	Ignoré	Données 25
28	Ignoré	Données 26
29	Ignoré	Données 27
30	Compteur de blocs	Compteur de blocs
31	Ignoré	0x00

10.4 Mode de fonctionnement « Ecriture automatique des données »

Dans le mode de fonctionnement "Ecriture automatique des données", les données à écrire sont définies par l'image de sortie des données process.

Les données sont réglées par les paramètres [Adresse pour lecture / écriture automatique] et [Longueur de données pour lecture / écriture automatique].

Les données sont écrites sur un TAG avec l'adresse et la longueur de données réglées dès que le TAG entre dans la zone de détection.

Un maximum de 28 octets est défini dans l'image de sortie des données process (octet 0 à 27). Pour les zones de mémoire avec une longueur de données < 28 octets, les données restantes sont ignorées et ne sont pas écrites sur le TAG.

Si l'écriture est réussie, les données écrites sont miroitées dans l'image d'entrée des données process et le bit d'état Cmd End est mis.

Si le TAG quitte la zone de détection, les données sont maintenues dans l'image process selon le temps de maintien des données. Si le temps de maintien des données est dépassé et il n'y a aucun TAG dans la zone de détection, les données seront remplies avec la valeur 0x00.

Si le TAG demeure dans la zone de détection, les données peuvent être écrites avec le bit d'état Cmd Start. Si l'écriture es non réussie, aucune valeur d'erreur n'est affichée dans l'image process.

Plus la valeur de la [Longueur de données pour lecture/écriture automatique] est faible, moins le temps nécessaire à l'écriture est long. Le temps de présence du TAG dans la zone de détection de l'appareil est donc d'autant plus court.

Octet	Sortie des données process	Entrée des données process
0	Commande = 0x02	Commande = 0x02
1	Etat	Etat
2	Données 0	Données 0
3	Données 1	Données 1
4	Données 2	Données 2
5	Données 3	Données 3
6	Données 4	Données 4
7	Données 5	Données 5
8	Données 6	Données 6
9	Données 7	Données 7
10	Données 8	Données 8
11	Données 9	Données 9
12	Données 10	Données 10
13	Données 11	Données 11
14	Données 12	Données 12
15	Données 13	Données 13
16	Données 14	Données 14
17	Données 15	Données 15
18	Données 16	Données 16
19	Données 17	Données 17
20	Données 18	Données 18
21	Données 19	Données 19
22	Données 20	Données 20
23	Données 21	Données 21
24	Données 22	Données 22
25	Données 23	Données 23
26	Données 24	Données 24
27	Données 25	Données 25
28	Données 26	Données 26
29	Données 27	Données 27
30	0x00	0x00
31	Ignoré	0x00

10.5 Mode de fonctionnement « Lecture des données »

En mode de fonctionnement [Lecture des données], il est possible de lire de grandes quantités de données en une seule opération de lecture. Les données sont transmises de l'appareil au système de commande de manière séquentielle.

Transmettre des données de l'appareil au système de commande :

▶ Utiliser le système de commande pour définir les valeurs suivantes dans la sortie de données process :
La valeur de commande 0x03, l'adresse (16 bits) et la longueur des données (16 bits).

▶ Utiliser le système de commande pour démarrer l'opération de lecture avec le bit d'état Cmd Start.

▷ L'appareil confirme le démarrage de l'opération de lecture en mettant le bit d'état Cmd Start Acknowledge dans l'entrée des données process.

▷ L'appareil transmet les données dans l'entrée des données process (données 0 à 27) et augmente le compteur de blocs par 1 dès que les premières données du TAG sont disponibles. Si la valeur 255 est dépassée, le compteur de blocs est remis à 0.

▶ Confirmer avec le système de commande la réception des données en augmentant le compteur de blocs dans la sortie des données process par « 1 ».

▶ Répéter les deux dernières étapes jusqu'à ce que toutes les données soient transmises.

▷ Lors de la dernière transmission, l'appareil monte le bit d'état Cmd End.

▷ L'opération de lecture est terminée.

Si la lecture est non réussie, l'appareil met la valeur de défaut et le bit d'état Cmd End dans l'image process. La transmission des données est interrompue.

Octet	Sortie des données process	Entrée des données process
0	Commande = 0x03	Commande = 0x03
1	Etat	Etat
2	Ignoré	Données 0
3	Ignoré	Données 1
4	Adresse (Octet de poids fort)	Données 2
5	Adresse (Octet de poids faible)	Données 3
6	Longueur (Octet de poids fort)	Données 4
7	Longueur (Octet de poids fort)	Données 5
8	Ignoré	Données 6
9	Ignoré	Données 7
10	Ignoré	Données 8
11	Ignoré	Données 9
12	Ignoré	Données 10
13	Ignoré	Données 11
14	Ignoré	Données 12
15	Ignoré	Données 13
16	Ignoré	Données 14
17	Ignoré	Données 15
18	Ignoré	Données 16
19	Ignoré	Données 17
20	Ignoré	Données 18
21	Ignoré	Données 19
22	Ignoré	Données 20
23	Ignoré	Données 21
24	Ignoré	Données 22
25	Ignoré	Données 23
26	Ignoré	Données 24
27	Ignoré	Données 25
28	Ignoré	Données 26
29	Ignoré	Données 27
30	Compteur de blocs	Compteur de blocs
31	Ignoré	Valeur de défaut

10.5.1 Exemple lecture réussie de données

L'exemple montre la lecture réussie de données.

	Données process	Valeur de commande	Adresse	Longueur	Données 0 à 27	Compteur de blocs	Valeur de défaut	Bit d'état Cmd Start	Bit d'état Cmd End
Commande prédéfinie	OUT	0x00	0x0000	0x0000	0x00	0x00		0
	IN	0x00			UID	0x00	0x00	0	0
Le système de commande met la commande (lecture de 35 octets de l'adresse 0x12)	OUT	0x03	0x0012	0x0023	0x00	0x00		1
	IN	0x03			UID	0x00	0x00	0	0
L'appareil confirme la commande	OUT	0x03	0x0012	0x0023	0x00	0x00		1
	IN	0x03			0x00	0x00	0x00	1	0
L'appareil met le premier octet des données	OUT	0x03	0x0012	0x0023	0x00	0x00		1
	IN	0x03			Données	0x01	0x00	1	0
Le système de commande confirme la réception des données	OUT	0x03	0x0012	0x0023	0x00	0x01		1
	IN	0x03			Données	0x01	0x00	1	0
L'appareil met des données supplémentaires et termine la lecture	OUT	0x03	0x0012	0x0023	0x00	0x01		1
	IN	0x03			Données	0x02	0x00	1	1
Le système de commande confirme la réception des données	OUT	0x03	0x0012	0x0023	0x00	0x02		1
	IN	0x03			Données	0x02	0x00	1	1
Le système de commande annule la valeur de commande	OUT	0x00	0x0000	0x0000	0x00	0x00		0
	IN	0x03			Données	0x02	0x00	1	1
L'appareil effectue la commande prédéfinie	OUT	0x00	0x0000	0x0000	0x00	0x00		0
	IN	0x00			UID	0x00	0x00	0	0

10.5.2 Exemple lecture incorrecte de données

L'exemple montre la lecture incorrecte de données.

	Données process	Valeur de commande	Adresse	Longueur	Données 0 à 27	Compteur de blocs	Valeur de défaut	Bit d'état Cmd Start	Bit d'état Cmd End
Commande prédéfinie	OUT	0x00	0x0000	0x0000	0x00	0x00		0
	IN	0x00			UID	0x00	0x00	0	0
Le système de commande met la commande (lecture de 35 octets de l'adresse 0x12)	OUT	0x03	0x0012	0x0023	0x00	0x00		1
	IN	0x03			UID	0x00	0x00	0	0
L'appareil confirme la commande	OUT	0x03	0x0012	0x0023	0x00	0x00		1
	IN	0x03			0x00	0x00	0x00	1	0
L'appareil met le premier octet des données	OUT	0x03	0x0012	0x0023	0x00	0x00		1
	IN	0x03			Données	0x00	0x00	1	0
Le système de commande confirme la réception des données	OUT	0x03	0x0012	0x0023	0x00	0x01		1
	IN	0x03			Données	0x01	0x00	1	0
L'appareil met la valeur de défaut	OUT	0x03	0x0012	0x0023	0x00	0x01		1
	IN	0x03			Données	0x01	0x11	1	1
(TAG non disponible)	OUT	0x00	0x0000	0x0000	0x00	0x00		0
	IN	0x03			0x00	0x01	0x11	1	1
Le système de commande annule la valeur de commande	OUT	0x00	0x0000	0x0000	0x00	0x00		0
	IN	0x00			UID	0x00	0x00	0	0

10.6 Mode de fonctionnement « Ecriture des données »

Dans le mode de fonctionnement [Ecriture des données], plus de 28 octets peuvent être écrits avec une seule opération d'écriture. Les données sont transmises du système de commande à l'appareil de manière séquentielle.

Transmettre des données du système de commande à l'appareil :

▶ Utiliser le système de commande pour mettre les valeurs suivantes dans la sortie des données process :

la valeur de commande 0x04, l'adresse (16 bits) et la longueur de données (16 bits).

▶ Commencer avec le système de commande l'opération d'écriture avec le bit d'état Cmd Start.

▷ L'appareil confirme le démarrage de l'opération d'écriture par l'activation du bit d'état Cmd Start Acknowledge dans l'entrée des données process.
▶ Remplir avec le système de commande les données dans la sortie des données process (données 0 à 27) et augmenter le compteur de blocs de « 1 ». Si la valeur 255 est dépassée, le compteur de blocs est remis à 0.
▷ L'appareil confirme la réception des données en augmentant le compteur de blocs dans la sortie des données process par « 1 ».
▶ Répéter les deux dernières étapes jusqu'à ce que toutes les données soient transmises.
▷ Lors de la dernière transmission sur le TAG, l'appareil met le bit d'état Cmd End.
▷ L'opération d'écriture est terminée.

Si l'écriture est non réussie, l'appareil met la valeur de défaut et le bit d'état Cmd End dans l'image process. La transmission des données est interrompue.

Octet	Sortie des données process lors du démarrage de l'opération de l'écriture	Sortie des données process pendant la transmission des données	Entrée des données process
0	Commande = 0x04	Commande = 0x04	Commande = 0x04
1	Etat	Etat	Etat
2	Ignoré	Données 0	0x00
3	Ignoré	Données 1	0x00
4	Adresse (Octet de poids fort)	Données 2	0x00
5	Adresse (Octet de poids faible)	Données 3	0x00
6	Longueur (Octet de poids fort)	Données 4	0x00
7	Longueur (Octet de poids fort)	Données 5	0x00
8	Ignoré	Données 6	0x00
9	Ignoré	Données 7	0x00
10	Ignoré	Données 8	0x00
11	Ignoré	Données 9	0x00
12	Ignoré	Données 10	0x00
13	Ignoré	Données 11	0x00
14	Ignoré	Données 12	0x00
15	Ignoré	Données 13	0x00
16	Ignoré	Données 14	0x00
17	Ignoré	Données 15	0x00
18	Ignoré	Données 16	0x00
19	Ignoré	Données 17	0x00
20	Ignoré	Données 18	0x00
21	Ignoré	Données 19	0x00
22	Ignoré	Données 20	0x00
23	Ignoré	Données 21	0x00
24	Ignoré	Données 22	0x00
25	Ignoré	Données 23	0x00
26	Ignoré	Données 24	0x00
27	Ignoré	Données 25	0x00
28	Ignoré	Données 26	0x00
29	Ignoré	Données 27	0x00
30	0x00	Compteur de blocs	Compteur de blocs
31	Ignoré	Ignoré	Valeur de défaut

10.6.1 Exemple écriture réussie de données

L'exemple montre l'écriture réussie de données.

	Données process	Valeur de commande	Adresse	Longueur	Données 0 à 27	Compteur de blocs	Valeur de défaut	Bit d'état Cmd Start	Bit d'état Cmd End
Commande prédéfinie	OUT	0x00	0x0000	0x0000	0x00	0x00		0
	IN	0x00			UID	0x00	0x00	0	0
Le système de commande met la commande (écriture de 40 octets à l'adresse 0x10)	OUT	0x04	0x0010	0x0028	0x00	0x00		1
	IN	0x04			UID	0x00	0x00	0	0
L'appareil confirme la commande	OUT	0x04	0x0010	0x0028	0x00	0x00		1
	IN	0x04			0x00	0x00	0x00	1	0
Le système de commande transmet les premières données	OUT	0x04	Données pour le TAG			0x01		1
	IN	0x04			0x00	0x00	0x00	1	0
L'appareil confirme les données	OUT	0x04	Données pour le TAG			0x01		1
	IN	0x04			0x00	0x01	0x00	1	0
Le système de commande transmet des données supplémentaires	OUT	0x04	Données pour le TAG			0x02		1
	IN	0x04			0x00	0x01	0x00	1	0
L'appareil confirme les données et termine l'écriture	OUT	0x04	Données pour le TAG			0x02		1
	IN	0x04			0x00	0x02	0x00	1	1
Le système de commande annule la valeur de commande	OUT	0x00	0x0000	0x0000	0x00	0x00		0
	IN	0x04			0x00	0x02	0x00	1	1
L'appareil effectue la commande prédéfinie	OUT	0x00	0x0000	0x0000	0x00	0x00		0
	IN	0x00			UID	0x00	0x00	0	0

10.6.2 Exemple écriture incorrecte de données

L'exemple montre l'écriture incorrecte de données.

	Données process	Valeur de commande	Adresse	Longueur	Données 0 à 27	Compteur de blocs	Valeur de défaut	Bit d’état Cmd Start	Bit d’état Cmd End
Commande prédéfi-nie	OUT	0x00	0x0000	0x0000	0x00	0x00		0
	IN	0x00			UID	0x00	0x00	0	0
Le système de com-mande met la com-mande (écriture de 40 octets à l’adresse 0x10)	OUT	0x04	0x0010	0x0028	0x00	0x00		1
	IN	0x04			UID	0x00	0x00	0	0
	Données process	Valeur de commande	Adresse	Longueur	Données 0 à 27	Compteur de blocs	Valeur de défaut	Bit d'état Cmd Start	Bit d'état Cmd End
L'appareil confirme la commande	OUT	0x04	0x0010	0x0028	0x00	0x00		1
	IN	0x04			0x00	0x00	0x00	1	0
Le système de commande transmet les premières données	OUT	0x04	Données pour le TAG			0x01		1
	IN	0x04			0x00	0x00	0x00	1	0
L'appareil confirme les données	OUT	0x04	Données pour le TAG			0x01		1
	IN	0x04			0x00	0x01	0x00	1	0
Le système de commande transmet des données supplémentaires	OUT	0x04	Données pour le TAG			0x02		1
	IN	0x04			0x00	0x01	0x00	1	0
L'appareil met la valeur de défaut (TAG non disponible)	OUT	0x04	Données pour le TAG			0x02		1
L'appareil confirme les données et termine l'écriture	IN	0x04			0x00	0x01	0x11	1	1
Le système de commande annule la valeur de commande	OUT	0x00	0x0000	0x0000	0x00	0x00		0
	IN	0x04			0x00	0x01	0x11	1	1
L'appareil effectue la commande prédéfinie	OUT	0x00	0x0000	0x0000	0x00	0x00		0
	IN	0x00			UID	0x00	0x00	0	0

10.7 Valeurs de défaut dans l'entrée des données process

Valeur	Nom	Description
0x00	RFID_NOERROR	Aucune erreur, opération de lecture / écriture réussie.
0x01	RFID_UNKNOWN_COMMAND	Valeur de commande inconnue.
0x11	COMMAND_NO_RESPONSE	Le TAG ne répond pas. Le TAG est en dehors de la portée. Le TAG ne supporte pas cette opération ou paramètres erronés (par ex. bloc de données trop grand)
0x12	COMMAND_RX_ERROR	Erreur lors de la réception des données du TAG.
0x21	TAG_COMMAND_NOT_SPECIFIED	La commande n'est pas supportée par le TAG.
0x22	TAG_COMMAND_SYNTAX	Paramètre erroné de la commande.
0x23	TAG_OPTION_NOT_SUPPORTED	Le TAG ne supporte pas l'une des options de la commande.
0x2F	TAG_OTHER	Le TAG signale d'autres erreurs lors de l'exécution de la commande.
0x30	TAG_BLOCK_NOT_USABLE	Le bloc de données du TAG ne peut pas être utilisé (par ex. le bloc de données n'est pas disponible)
0x31	TAG_BLOCK_ALREADY_BLOCKED	Le bloc de données a déjà été bloqué.
0x32	TAG_BLOCK_NOT_UPDATEABLE	Le bloc de données est bloqué et ne peut pas être modifié.
0x33	TAG_BLOCK_WRITE_VERIFY	Le bloc de données n'a pas été écrit correctement (par ex. la zone de mémoire est défectueuse).
0x34	TAG_BLOCK_LOCK_VERIFY	Le bloc de données ne peut pas être bloqué (par ex. la zone de mémoire est défectueuse).

11 Maintenance, réparation et élimination

L'appareil est sans maintenance.

▶ En cas de mauvais fonctionnement de l'appareil prendre contact avec ifm.
▶ Ne pas ouvrir l'appareil. Aucune opération de maintenance ne peut être effectuée par l'utilisateur. L'appareil ne doit être réparé que par le fabricant.
▶ Le nettoyage de l'appareil se fait au moyen d'un chiffon sec.
▶ Respecter la réglementation nationale en vigueur pour la destruction écologique de l'appareil.

12 Homologations / Normes

Pour les homologations et les normes, les informations suivantes sont disponibles :

• Normes d'essai et réglementations : documentation.ifm.com
• Déclaration de conformité UE et homologations : documentation.ifm.com
• Notes relatives aux homologations : Notice d'emballage de l'appareil et documentation.ifm.com

Glossaire

IODD

Description numérique de l'appareil. L'IODD est nécessaire pour paramétrer les appareils via IO-Link.

IO-Link

IO-Link est une technologie E/S standardisée (CEI 61131-9) pour la communication de capteurs et d'actionneurs. La communication point à point est basée sur le raccordement de capteurs et d'actionneurs à 3 fils. IO-Link n'est pas un bus de terrain, mais un développement continu de la technologie de raccordement existante.

TAG

An ID tag is used to identify objects. A read/write device is used to read the ID tag via a high-frequency radio signal. An ID tag consists of an antenna, an analogue circuit for receiving and transmitting (transceiver), a digital circuit and a non-volatile memory.

UID

Unique Identification Number ; numéro d'identification unique d'un appareil.
