Type de produit	Scanner industriel (capteur photoelectrique)
Marque	IFM
Modèle	E33013
Tension d'alimentation	10-30 V DC
Consommation électrique	< 50 mA
Portée de détection	Jusqu'à 10 m (selon version)
Sortie	PNP/NPN, IO-Link
Raccordement	Connecteur M12 (4 ou 5 broches)
Indice de protection	IP69K
Matériau du boîtier	Acier inoxydable (316L)
Matériau de la face avant	Verre optique ou PMMA
Dimensions (capteur seul)	Environ 30 x 18 mm (h x diam.)
Poids	Environ 50 g
Température de fonctionnement	-25 °C à +80 °C
Certifications	CE, UL, FDA (pour contact alimentaire)
Fonctions principales	Détection d'objets sans contact, technologie Aseptoflex pour applications hygiéniques
Entretien et nettoyage	Nettoyer avec des produits compatibles (ex. Klüber UH1 84-201) ; graisser légèrement les filetages et zones d'étanchéité
Sécurité	Couple de serrage max. 25 Nm ; ne pas trop serrer pour préserver l'étanchéité
Pièces détachées et réparabilité	Joint torique (D), adaptateur Aseptoflex (C) ; montage unique recommandé pour l'étanchéité
Informations générales	Garantie d'étanchéité stable à long terme seulement pour montage unique ; adaptateur vendu séparément

FOIRE AUX QUESTIONS - E33013 IFM

Quel est le type de produit du IFM E33013 ?

Le IFM E33013 est un scanner industriel (capteur photoelectrique) conçu pour la détection sans contact, souvent utilisé dans l'industrie agroalimentaire.

Comment installer l'adaptateur Aseptoflex sur le capteur E33013 ?

Montez d'abord l'adaptateur (C) sur le capteur (A), puis l'ensemble sur le raccord process à l'aide d'un écrou ou d'une flasque (B). Pour un montage par le bas, fixez d'abord (B) avant de visser l'adaptateur.

Quel couple de serrage maximal est recommandé ?

Le couple de serrage maximal est de 25 Nm. Serrez à la main jusqu'à la butée, sans dépasser ce couple pour éviter d'endommager l'étanchéité.

Quelle pâte lubrifiante utiliser pour le montage ?

Utilisez une pâte lubrifiante appropriée et homologuée, comme la pâte Klüber UH1 84-201, compatible USDA-H1 pour l'industrie agroalimentaire.

Le joint torique (D) est-il fourni avec l'adaptateur ?

Oui, le joint torique (D) doit être préinstallé dans l'adaptateur. Assurez-vous qu'il est bien positionné avant le montage.

Puis-je démonter l'adaptateur après montage ?

Il est déconseillé de démonter l'adaptateur. La garantie d'étanchéité stable et aseptique n'est valable que pour un montage unique.

Quelles sont les conditions de nettoyage du capteur ?

Nettoyez le capteur avec des produits de nettoyage compatibles avec les matériaux (acier inoxydable, verre). Évitez les nettoyants agressifs qui pourraient attaquer les joints.

Quelle est la tension d'alimentation du E33013 ?

Le capteur fonctionne sous une tension de 10-30 V DC et consomme généralement moins de 50 mA.

Le E33013 est-il adapté aux applications alimentaires ?

Oui, grâce à la technologie Aseptoflex et à l'utilisation de pâte lubrifiante USDA-H1, le capteur convient aux environnements hygiéniques comme l'industrie agroalimentaire.

Où puis-je trouver la notice complète du E33013 ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

MODE D'EMPLOI E33013 IFM

Adaptateur Aseptoflex

E330xx / E331xx

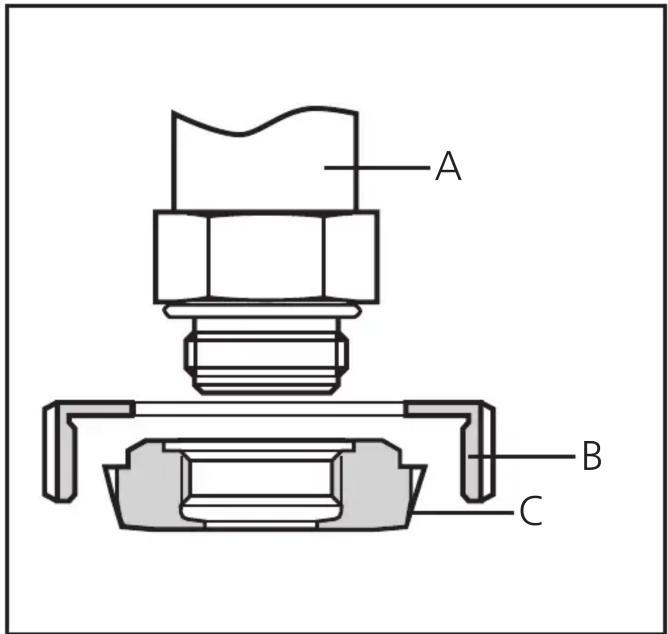

Monter

• d'abord l'adaptateur (C) sur le capteur (A),
• ensuite le capteur et l'adaptateur sur le raccord process à l'aide d'un écrou, d'une flasque de serrage ou similaire (B).

Si l'élément de fixation (B) ne peut pas être monté par le haut, il est possible de le monter par le bas avant de visser l'adaptateur.

ATTENTION : Une garantie pour un effet d'étanchéité stable à long terme et ainsi sans entretien, sans fentes, et aseptique du joint métallique (adaptation Asepto-flex) est seulement assumée pour l'appareil monté une seule fois.

Montage de l'adaptateur :

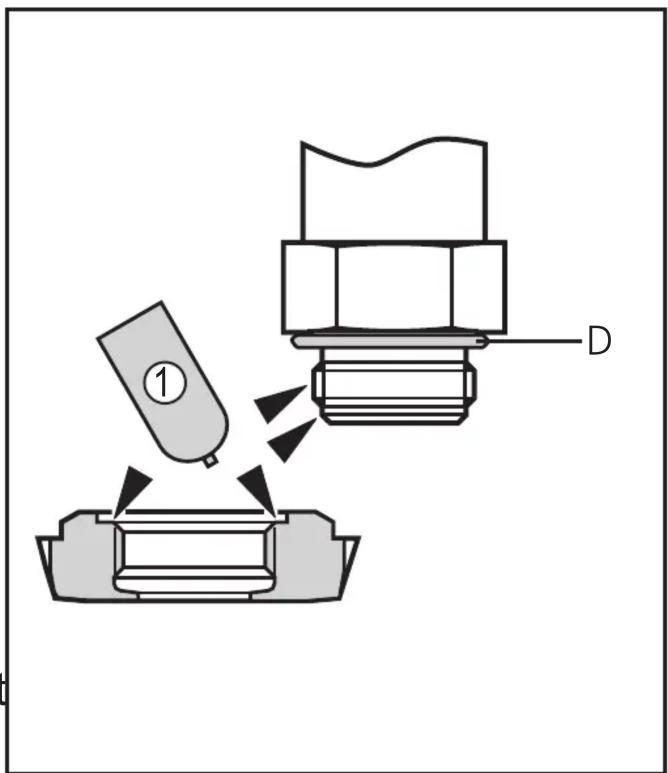

Graisser légèrement les filetages et les zones d'étanchéité du capteur et de l'adaptateur avec la pâte lubrifiante (1).

La pâte doit être appropriée et homologuée pour l'application ainsi que compatible avec les élastomères utilisés.

Recommandation : pâte Klüber UH1 84-201 avec homologation USDA-H1 pour l'industrie agroalimentaire.

S'assurer que le joint torique (D) est bien positionné.

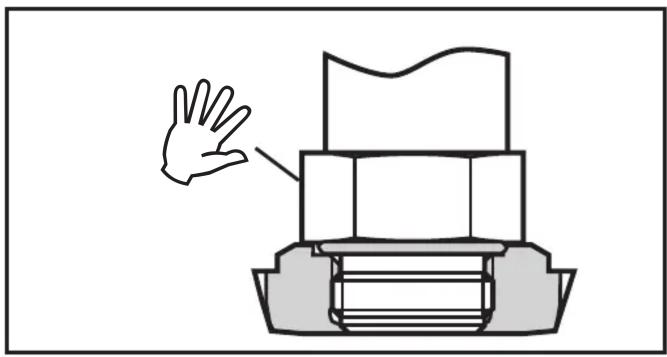

▶ Visser le capteur dans l'adaptateur à la main. Éviter des influences mécaniques sur les zones d'étanchéité, les zones aseptiques et la cellule de mesure.

▶ Serrer le capteur et l'adaptateur dans un dispositif de serrage (E). Les chanfreins d'étanchéité (F) ne doivent pas être endommagés. ▶ Serrer le capteur jusqu'à ce que vous sentiez la butée (ceci correspond à un couple de serrage max. de 25 Nm). ATTENTION : L'étanchéité peut être affectée si vous serrez trop fort.
