Type de produit	Convertisseur de signaux mesurés pour capteurs de température
Marque	IFM
Modèle	TP3231
Alimentation électrique	24 V DC selon TBTS/TBTP
Sortie analogique	4…20 mA (configurable 20…4 mA)
Communication	IO-Link (CEI 61131-9)
Sondes compatibles	TM, TS, TSM, TT, RTD Pt100/Pt1000
Fonctions principales	Surveillance de température, signal analogique, signal TOR via IO-Link, paramétrage à distance
Paramétrage	Via interface IO-Link avec logiciel (ex. ifm moneo|configure)
Raccordement électrique	Connecteur M12 4 pôles (alim/sortie) et prise M12 4 pôles (sonde)
Indice de protection	IP dépend du connecteur utilisé (minimum IP de l'appareil)
Plage de mesure	Dépend de la sonde ; réglable via ASP et AEP (min 5°C ou 9°F)
Comportement en défaut	3,5 mA (OFF) ou 21 mA (On) configurable
Calibrage point zéro	Offset réglable ±10 °C par pas de 0,1 °C
Réglage usine	OU2 = I, ASP = -50 °C, AEP = 150 °C, COF = 0,0 °C, FOU2 = OFF
Sécurité	Installation par personnel qualifié, respect TBTS/TBTP, cybersécurité selon CEI 62443-1-1
Environnement	À utiliser derrière un pare-feu, évaluation des risques requise
Informations complémentaires	Documentation disponible sur documentation.ifm.com via QR code

FOIRE AUX QUESTIONS - TP3231 IFM

Quels types de sondes de température sont compatibles avec le TP3231 ?

Le convertisseur accepte les sondes de température IFM des séries TM, TS, TSM, TT ainsi que les thermomètres à résistance RTD Pt100 et Pt1000. Le type de sonde est automatiquement détecté.

Comment raccorder la sonde de température au TP3231 ?

Utilisez la prise M12 4 pôles (repère B). Selon le nombre de fils de la sonde (2, 3 ou 4 fils), placez les shunts comme indiqué dans la notice : pour 2 fils, shunts entre 1/2 et 3/4 ; pour 3 fils, shunt entre 1/2 ; pour 4 fils, aucun shunt.

Comment configurer la sortie analogique 4-20 mA ?

La sortie analogique se paramètre via IO-Link. Le paramètre OU2 permet de choisir le sens : I pour 4…20 mA, InEG pour 20…4 mA. Les paramètres ASP et AEP définissent l'échelle de mesure.

Que faire si la sortie analogique indique 3,5 mA ou 21 mA ?

Ces valeurs correspondent au comportement en défaut (paramètre FOU). Réglé sur OFF, la sortie passe à 3,5 mA ; sur On à 21 mA. Vérifiez l'état de la sonde et les connexions, puis corrigez si nécessaire.

Comment calibrer le point zéro pour corriger un écart de mesure ?

Utilisez le paramètre cOF (calibration offset) via IO-Link. Vous pouvez décaler la valeur mesurée de ±10 °C par pas de 0,1 °C. Par exemple, un offset de +1 °C augmente la valeur de sortie d'un degré.

Qu'est-ce que IO-Link et comment l'utiliser avec le TP3231 ?

IO-Link est un standard de communication (CEI 61131-9) pour capteurs/actionneurs. Avec le TP3231, il permet le paramétrage, la lecture des valeurs process et le diagnostic. Pour l'utiliser, connectez un maître IO-Link, configurez le port en mode IO-Link et utilisez un logiciel comme ifm moneo|configure.

Comment réinitialiser les paramètres d'usine du TP3231 ?

La notice ne décrit pas de procédure de réinitialisation matérielle. Les réglages d'usine sont indiqués dans le tableau : OU2 = I, ASP = -50 °C, AEP = 150 °C, COF = 0,0 °C, FOU2 = OFF. Vous pouvez les restaurer via le logiciel de paramétrage IO-Link.

Quelles sont les consignes de sécurité essentielles pour l'installation ?

L'appareil doit être installé par un électricien qualifié. Respectez les normes nationales et internationales. L'alimentation doit être en TBTS/TBTP. Assurez une protection contre les endommagements et effectuez une évaluation des risques conformément à la cybersécurité (CEI 62443-1-1).

Comment paramétrer le TP3231 via IO-Link ?

Conditions : un logiciel de paramétrage (ex. ifm moneo|configure), le fichier IODD (sur documentation.ifm.com), et un maître IO-Link. Connectez le maître au logiciel, réglez le port en mode IO-Link, branchez l'appareil. Modifiez les paramètres dans le logiciel et écrivez-les sur l'appareil.

Que signifient les LED sur le TP3231 ?

L'appareil possède deux LED : une LED verte (sous la mention 'IO-Link') allumée en mode 3 fils et indiquant une communication IO-Link possible ; une LED jaune (sous 'OUT2') allumée quand la sortie analogique est active (charge connectée).

MODE D'EMPLOI TP3231 IFM

Notice d'utilisation

Convertisseur de signaux mesurés pour capteurs de tempéra- ture

TP323x

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés.... 3
2 Consignes de sécurité 4
2.1 Cybersécurité.... 4
3 Transport, manutention et stockage 5
4 Usage prévu.... 6
5 Fonction 7
5.1 IO-Link 7
6 Montage.... 8
7 Raccordement électrique.... 9
8 Eléments de service et d'indication.... 10
9 Paramétrage 11
9.1 Signal analogique.... 11
9.2 Comportement des sorties en cas de défaut.... 12
9.3 Calibrage du point zéro 12
9.4 Informations sur l'appareil.... 13
10 Réglage usine.... 14

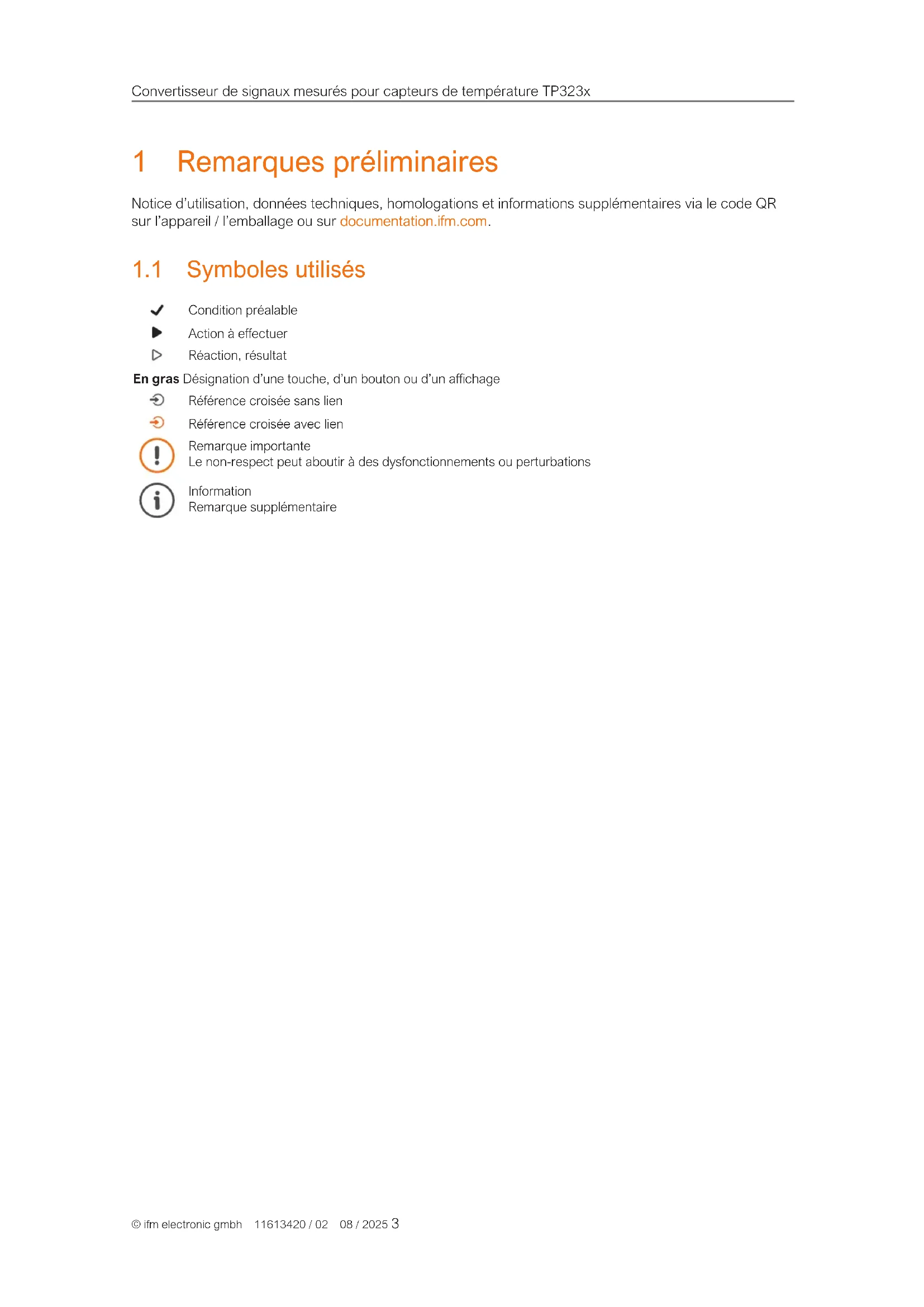

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

Condition préalable
Action à effectuer
Réaction, résultat

En gras Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence croisée sans lien
Référence croisée avec lien

Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

– L'installateur du système est responsable de la sécurité du système.
- L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( ➞ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2.1 Cybersécurité

Installation

L'appareil est conçu pour fonctionner dans un environnement sûr selon CEI 62443-1-1.

L'appareil est prévu pour l'utilisation derrière un pare-feu.

▶ Effectuer une évaluation des risques de l'installation selon CEI 62443-1-1.
▶ Prendre des mesures pour assurer la sécurité physique.

Fonctionnement

▶ Respecter les fonctions de sécurité décrites dans la documentation de l'appareil et les recommandations pour leur utilisation.

Maintenance

Sauvegarder la configuration et les données du système conformément aux processus de gestion du changement de votre entreprise.

Mise hors service

▶ Veiller à ce qu'aucune information sensible ne tombe entre les mains de personnes non autorisées.
Avant de mettre l'appareil hors service, toujours réinitialiser les réglages du système sur les réglages d'usine.

3 Transport, manutention et stockage

▶ Stocker l'appareil dans son emballage d'origine.
Si l'appareil doit être restocké, utiliser l'emballage d'origine.
▶ Sinon, munir les connexions non utilisées soit d'un connecteur correspondant, soit d'un capuchon de protection et emballer l'appareil de manière appropriée.
Lors du stockage, respecter les conditions environnantes permissibles pour l'appareilDonnées techniques).

4 Usage prévu

En combinaison avec une sonde de température raccordée, l'appareil surveille la température du système dans les machines et les installations.

L'appareil met la valeur mesurée à disposition via un signal analogique. De plus, un signal TOR peut être mis à disposition via l'interface IO-Link.

Sondes de température raccordables :

• Capteurs de température TM, TS, TSM, TT.
• Thermomètre à résistance électrique RTD (Pt 100 ou Pt 1000).

5 Fonction

L'appareil peut être utilisé en mode analogique et, en plus, en mode IO-Link.

En mode analogique, l'appareil met à disposition la valeur de mesure de la température via un signal analogique de 4 à 20 mA ou de 20 à 4 mA.

5.1 IO-Link

IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d'automatisation. IO-Link est standardisé selon la norme CEI 61131-9.

Informations générales concernant IO-Link sur io-link.ifm

Input Output Device Description (IODD) avec tous les paramètres, données process et descriptions détaillées de l'appareil sur documentation.ifm.com

IO-Link offre les avantages suivants :

• Transmission insensible aux parasites de toutes les données et valeurs process
• Paramétrage sans arrêt du process ou préréglage en dehors de l'application
• Paramètres pour l'identification des appareils connectés dans l'installation
• Paramètres et fonctions de diagnostic supplémentaires
• Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d'appareil (data storage)
• Sauvegarde des paramétrages, des valeurs process et des événements
• Données de description d'appareil (IODD – Input Output Device Description) pour une configuration facile
  • Raccordement électrique standardisé
• maintenance à distance

6 Montage

Raccorder l'appareil à la sonde de température.

Fig. 1: Raccordement de la sonde de température

1 : Raccordement pour alimentation en tension et signaux de sortie

2 : Raccordement pour sonde de température

7 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

L'indice de protection IP est garanti uniquement avec des connecteurs appropriés présentant au moins la même classe de protection IP que l'appareil.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

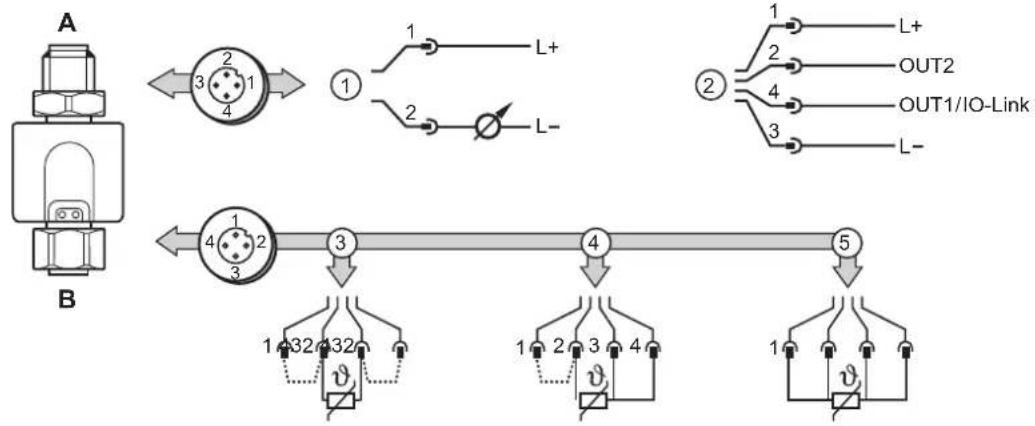

Fig. 2: Raccordement électrique

A (connecteur M12, 4 pôles) : alimentation en tension et signaux de sortie
1	Raccordement en tant qu'appareil analogique :Broche 2 : signal analogique pour la température
2	Raccordement en tant qu'appareil analogique/IO-Link :Broche 4 (OUT1) : IO-LinkBroche 2 (OUT2) : signal analogique pour la température

B (prise M12, 4 pôles) : raccordement pour sondes de température
3	Raccordement d'une sonde de température 2 fils.• Shunts entre 1/2 et 3/4.
4	Raccordement d'une sonde de température 3 fils.• Shunt entre 1/2.
5	Raccordement d'une sonde de température 4 fils.

L'appareil détecte le type de sonde de température raccordée et se configure en fonction du type.

8 Eléments de service et d'indication

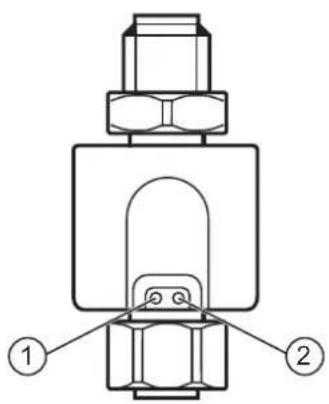

Fig. 3: Eléments d'indication

1 : LED allumée en cas de fonctionnement en tant qu'appareil 3 fils, communication IO-Link possible.
2 : LED allumée quand il y a une charge sur la sortie analogique.

9 Paramétrage

Le paramétrage s'effectue via l'interface IO-Link.

Les paramètres peuvent être réglés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.

S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

En fonction du paramétrage, les paramètres disponibles dans le menu peuvent changer.

Conditions pour le paramétrage via l'interface IO-Link :

√ Un logiciel de paramétrage approprié, par ex. ifm moneo|configure
√ L'Input Output Device Description (IODD) pour l'appareil, voidocumentation.ifm.com
√ Un maître IO-Link
Raccorder le maître IO-Link à un logiciel de paramétrage.
Régler le port du maître sur le mode de fonctionnement IO-Link.
Raccorder l'appareil à un port libre du maître IO-Link.
▷ L'appareil passe en mode IO-Link.
▶ Modifier le paramétrage dans le logiciel.
▶ Ecrire les réglages de paramètre sur l'appareil.

Conseils pour le paramétrage ➞ Manuel du logiciel de paramétrage

9.1 Signal analogique

L'appareil fournit un signal analogique qui est proportionnel à la valeur process.

Le signal analogique peut être inversé :

• 4 à 20 mA pour le réglage ou2 = l
• 20 à 4 mA pour le réglage ou2 = InEG

A l'étendue de mesure correspond le signal analogique 4...20 mA.

L'étendue de mesure peut être mise à l'échelle : L'étendue de mesure peut être limitée via les paramètres ASP et AEP.

Distance minimum entre ASP et AEP = 5 °C ou 9 °F.

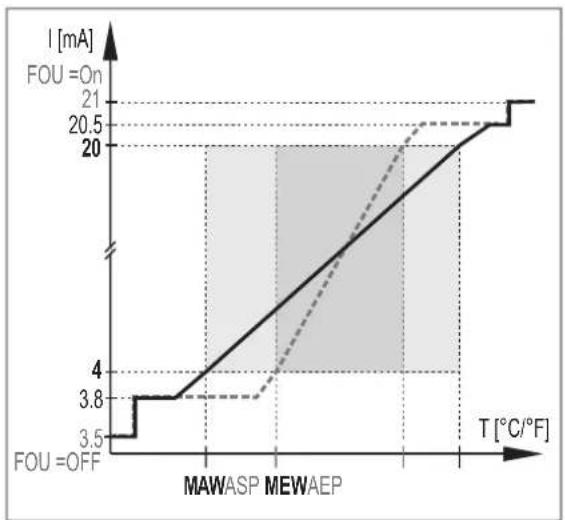

Fig. 4: Sortie analogique pour réglage OU2 = I

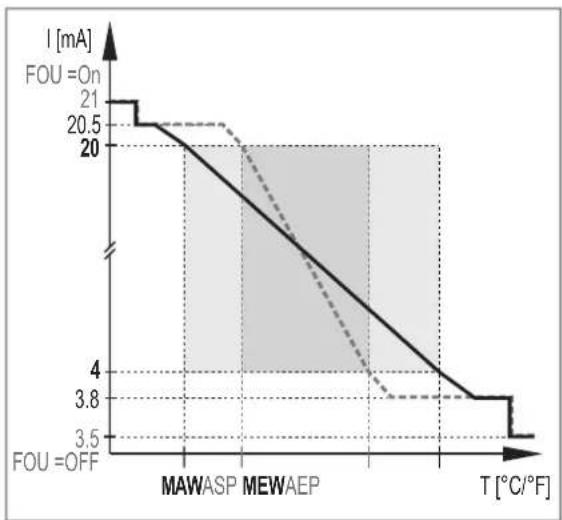

Fig. 5: Sortie analogique pour réglage OU2 = INeg

MAW : Valeur initiale de l'étendue de mesure Courbe caractéristique analogique pour l'éten-due de mesure non mise à l'échelle :
MEW : Valeur finale de l'étendue de mesure
ASP : Valeur minimum de la sortie analogique si l'étendue de mesure est mise à l'échelle	Courbe caractéristique analogique pour l'éten-due de mesure mise à l'échelle :
AEP : Valeur maximum de la sortie analogique si l'éten-due de mesure est mise à l'échelle	----

Tab. 1: Explication des illustrations

9.2 Comportement des sorties en cas de défaut

Le paramètre FOU permet de définir le comportement de la sortie analogique en cas de défaut. En cas de défaut, les signaux suivants sont émis :

• On : Le signal analogique passe à la valeur 21 mA.
• OFF : Le signal analogique passe à la valeur 3,5 mA.

9.3 Calibrage du point zéro

La combinaison d'une sonde de température et d'un convertisseur de signaux mesurés peut entraîner des imprécisions de mesure, notamment en fonction des conditions ambiantes respectives.

S'il y a un écart systématique entre la valeur mesurée et la valeur process réelle, cette imprécision de mesure peut être corrigée par le biais du facteur de correction cOF.

Un défaut du câble lors du raccordement électrique d'une sonde de température à 2 ou 3 fils peut également être corrigé par le facteur de correction cOF.

Le point zéro interne est déplacé de la valeur réglée.

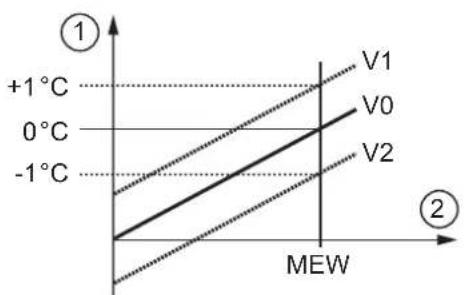

Fig. 6: Calibrage du point zéro (Calibration Offset) ; Exemple

1 : Signal de sortie

2 : Valeur process

V0 : Courbe des valeurs mesurées en cas de réglage usine

V1 : Courbe des valeurs mesurées après offset de +1°C

V2 : Courbe des valeurs mesurées après offset de -1°C

Plage de réglage : ± 10 °C en pas de 0,1 °C.

9.4 Informations sur l'appareil

Certaines informations non modifiables concernant l'appareil sont sauvegardées sur l'appareil. En font partie :

- Nom du produit

• Famille de produits

- Fabricant

• ID du fabricant

• ID de l'appareil

- Numéro de série

• Révision du matériel et du logiciel

- Description

En outre, avec un logiciel de paramétrage approprié d'autres marquages peuvent être attribués à l'appareil via l'interface IO-Link, ils sont librement définissable avec une longueur maximale de 32 caractères. En font partie :

• Marquage spécifique à l'application

- Function Tag :

- Location Tag :

10 Réglage usine

Paramètre Réglage usine Réglages par l'utilisateur
					TP3231 TP3232 TP3233 TP3237
OU2 I III
ASP -50 °C -50 °C	0 °F 0 °C
AEP 150 °C 300 °C	300 °F 100 °C
COF 0,0 °C 0,0 °C	0,0 °C 0,0 °C
FOU2 OFF OFF OFF OFF
