| Type de produit | Transmetteur de température |
| Marque | IFM |
| Modèle | TA2445 |
| Catégorie | Contrôleur de température |
| Usage prévu | Surveillance de liquides et gaz |
| Sortie analogique | 4…20 mA ou 20…4 mA (configurable) |
| Interface de communication | IO-Link |
| Alimentation | TBTS/TBTP (24 VDC typique) |
| Raccordement électrique | 2 fils ou 4 fils |
| Paramètres réglables | OU, ASP, AEP, COF, FOU, Uni |
| Montage | Clamp, cône d'étanchéité, bague de serrage, adaptateurs |
| Applications aseptiques | 3A et EHEDG (avec joints PEEK) |
| Entretien | Aucun entretien nécessaire |
| Nettoyage | Nettoyage extérieur avec chiffon sec |
| Réparation | Uniquement par le fabricant |
| Sécurité | Respecter consignes de sécurité (pression, fluides chauds) |
| Dimensions (estimation) | Longueur ~100 mm, diamètre ~30 mm |
| Poids (estimation) | ~200 g |
FOIRE AUX QUESTIONS - TA2445 IFM
Comment raccorder l'appareil ?
L'appareil peut être raccordé en 2 fils ou 4 fils. Pour le 2 fils, broche 1 = L+, broche 2 = signal analogique. Pour le 4 fils, broche 1 = L+, broche 2 = signal, broche 3 = L-, broche 4 = IO-Link. Le raccordement doit être effectué par un électricien qualifié et l'installation mise hors tension.
Quel type de sortie analogique ?

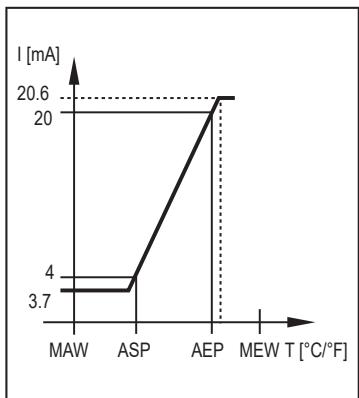

La sortie analogique est configurable : 4…20 mA (paramètre [OU] = I) ou 20…4 mA ([OU] = Ineg). Le signal est proportionnel à la température mesurée. En cas de défaut, le signal passe à 3,5 mA ou 21,1 mA selon le paramètre [FOU].
Comment configurer les paramètres ?
Le paramétrage se fait via l'interface IO-Link avec un PC, un logiciel adapté et un câble IO-Link. Les paramètres réglables incluent [OU] (type de sortie), [ASP] et [AEP] (échelle analogique), [COF] (calibrage zéro), [FOU] (comportement en défaut) et [Uni] (unité °C ou °F).
Qu'est-ce que IO-Link ?
IO-Link est une interface de communication qui permet l'accès direct aux données process et de diagnostic, le paramétrage à distance et la transmission sans perte des mesures. Elle nécessite un maître IO-Link. Les IODD sont disponibles sur www.ifm.com.
Quelle tension d'alimentation ?
L'alimentation doit être en TBTS/TBTP (Très Basse Tension de Sécurité/Protection) selon EN 50178. La tension typique est de 24 VDC.
Quelle est la plage de mesure de température ?
La plage de mesure dépend du capteur et peut être mise à l'échelle via les paramètres [ASP] et [AEP]. L'étendue de mesure maximale est définie par les valeurs MAW et MEW (non précisées dans la notice). La distance minimale entre ASP et AEP est de 5° ou 9° (unité non spécifiée).
Comment monter l'appareil pour une application aseptique ?

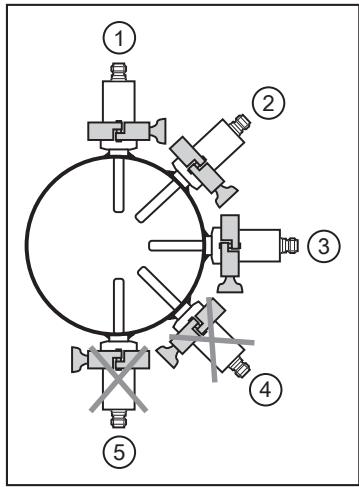

Pour les applications aseptiques selon 3A ou EHEDG, utiliser un raccord process homologué et un joint PEEK. Respecter les instructions de montage : pour 3A, ne pas installer en position 4 ou 5 ; pour EHEDG, utiliser un joint spécial et orienter les orifices de fuite vers le bas.
Que faire en cas de défaut ?
En cas de défaut interne, la sortie analogique passe à 3,5 mA ou 21,1 mA selon le paramètre [FOU]. L'interface IO-Link permet d'afficher les messages d'erreur et d'événement. L'appareil ne doit être réparé que par le fabricant.
Comment nettoyer l'appareil ?
L'appareil ne nécessite aucun entretien. Pour le nettoyage extérieur, utiliser un chiffon sec. En cas d'application aseptique, le nettoyage en place (NEP) est possible si le capteur est correctement installé.
L'appareil est-il réparable par l'utilisateur ?
Non, l'appareil ne doit être réparé que par le fabricant (ifm). Toute modification par l'utilisateur annule la garantie et peut entraîner des dommages.
