MODE D'EMPLOI SU2021 IFM

Notice d'utilisation

Capeur de début à ultrasons

SU2020

SU2021

SU2621

SU8020

SU8021

SU8621

SU9020

SU9021

Contenu

1 Remarques préliminaires 4

1.1 Symboles utilisés 4
1.2 Avertissements utilisés 4

2 Consignes de sécurité. 5
3 Usage prévu 6

3.1 Applications 6

4 Fonctions 7

4.1 Options pour la sortie OUT1 7
4.2 Options pour la sortie OUT2 7
4.3 IO-Link 8

5 Montage 9

5.1 Raccord process 9
5.2 Perturbations 10
5.3 Position de montage 10

5.3.1 Position de montage recommandaee 10
5.3.2 Position de montage deconseillée 11

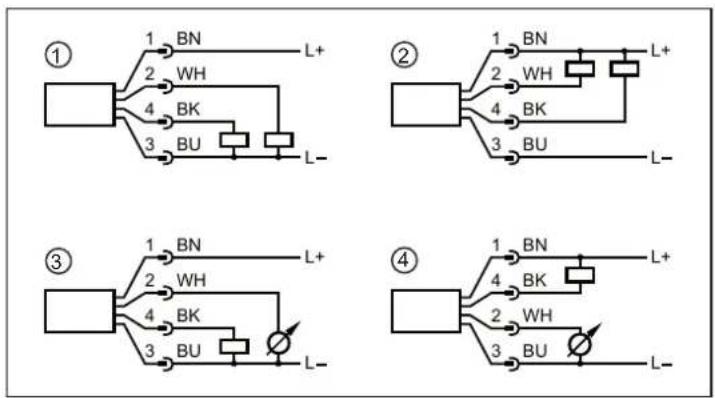

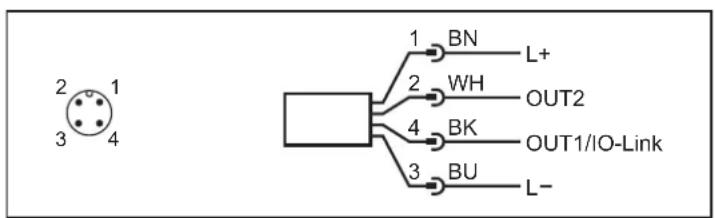

6 Raccordement electrique 12
7 Elements de service et d'indication 14

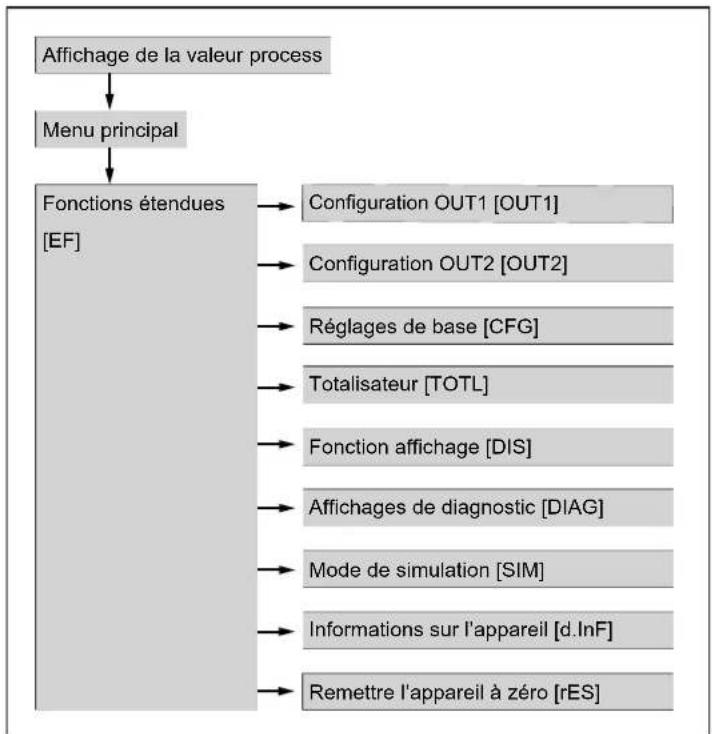

8 Menu. 15

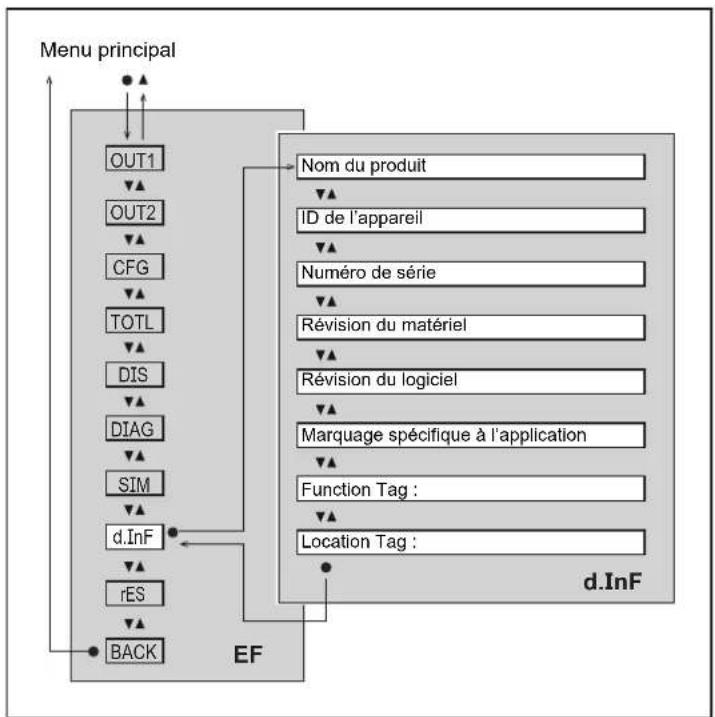

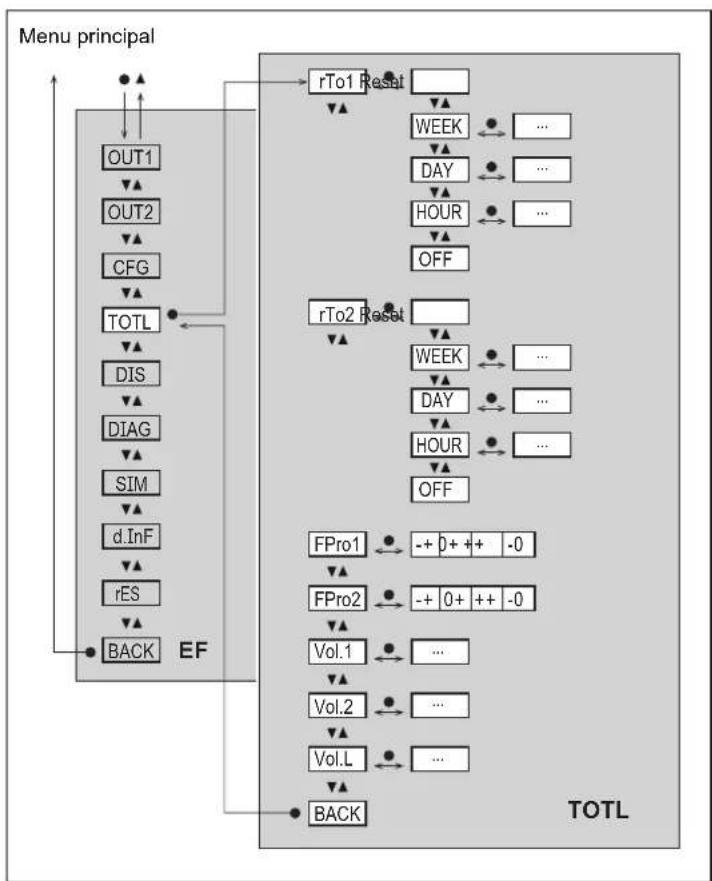

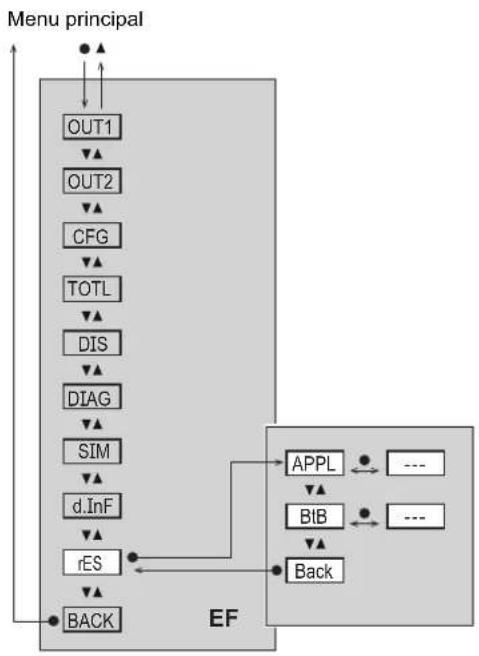

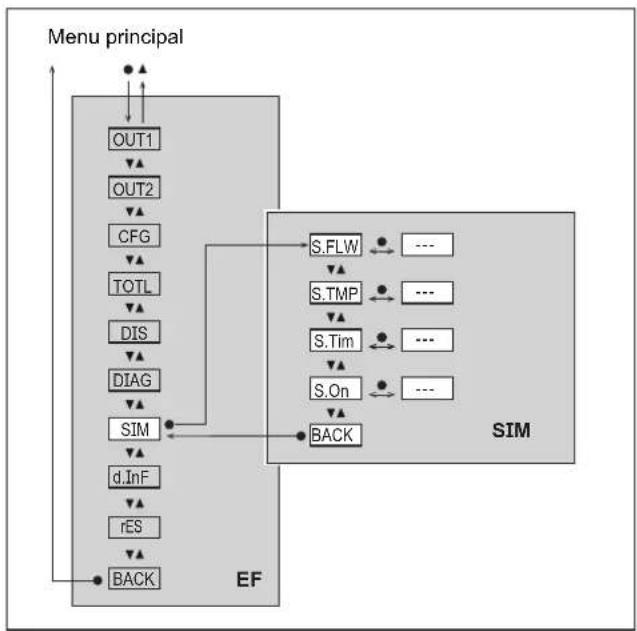

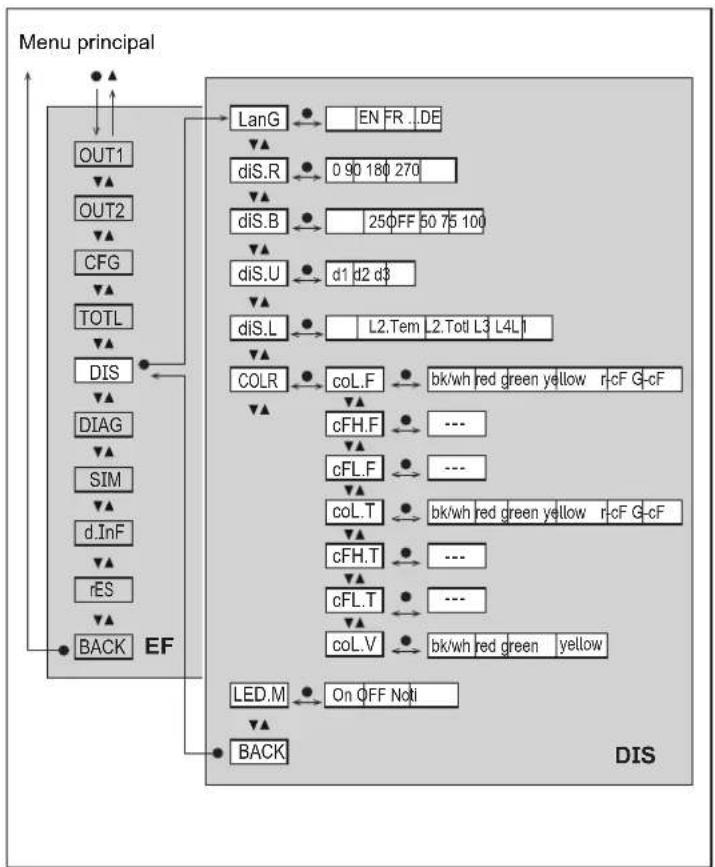

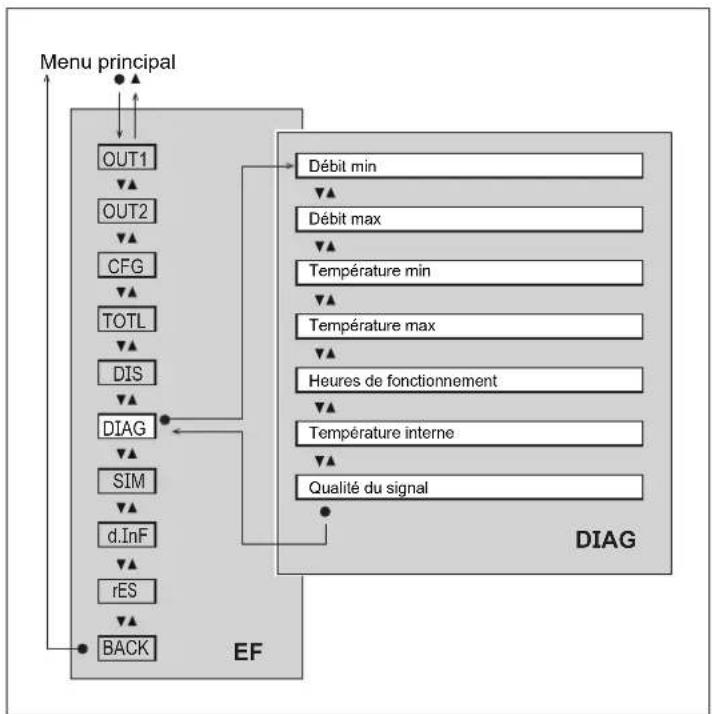

8.1 Menu principal et sous-menus 15
8.2 Parametres disponibles. 20

9 Mise en service 22

9.1 Installation guidée par un assistant d'installation 22

10 Paramétrage 24

10.1 Paramétrage au moyen des boutons de l'appareil 24
10.2 Paramétrage via IO-Link 24
10.3 Configuration de sortie 25

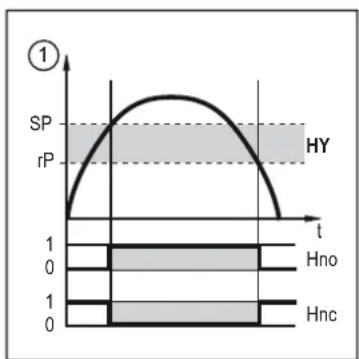

10.3.1 Signal de commutation pour la surveillance de valeur limite 25
10.3.2 Signal de commutation pour le diagnostic 27

10.3.2.1 Signal de commutation pour le sens du débit 27
10.3.2.2 Signal de commutation pour la qualite du signal 28

10.3.3 Surveillance du volume consommé (fonction totalisateur). 29

10.3.3.1 Signal de commutation du totalisateur 29
10.3.3.2 Signal d'impulsion du totalisateur 30

10.3.4 Signal analogue 31

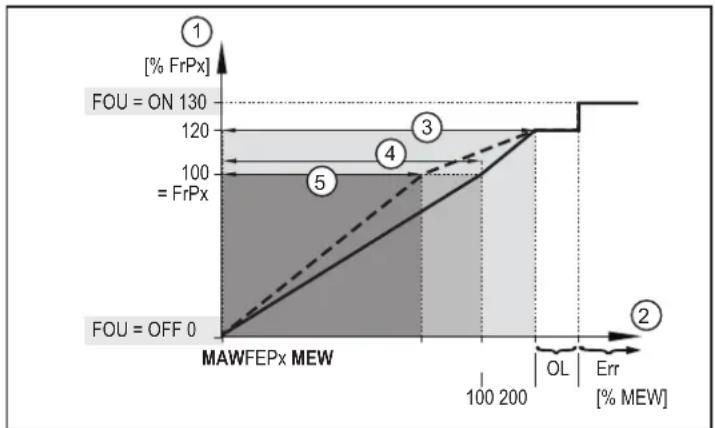

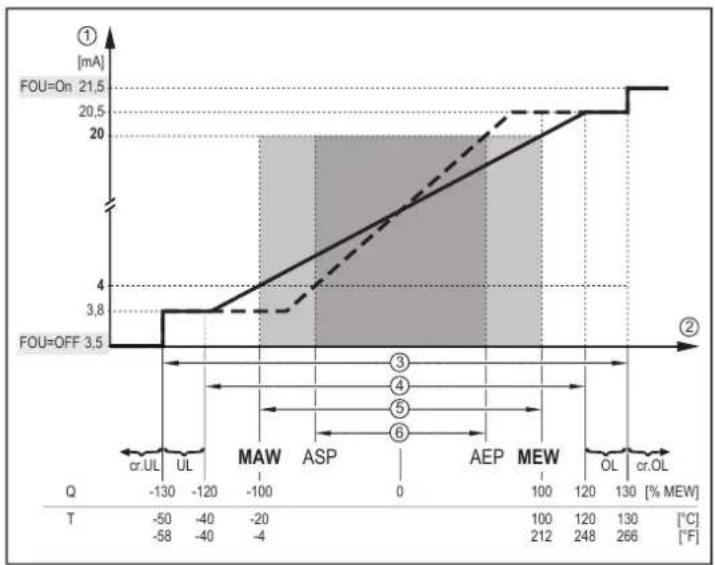

10.3.5 Signal fréquence 33
10.3.6 Comportement des sorties en cas de défaut 35
10.3.7 Sortie desactive 36

10.4 Configuration de l'application 36

10.4.1 Installation guidée 36
10.4.2 Unité de mesure standard 36
10.4.3 Valeur process pour OUT1 et OUT2 37
10.4.4 Amortissement 37
10.4.5 Polarité de sortie des sorties de commutation 38
10.4.6 Suppression de faibles débits 38
10.4.7 Sens du début 38

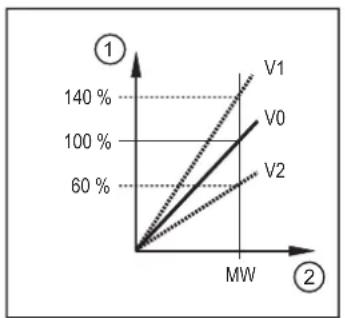

10.4.8 Calibrage 39
10.4.9 Remise a zéro du totalisateur 39

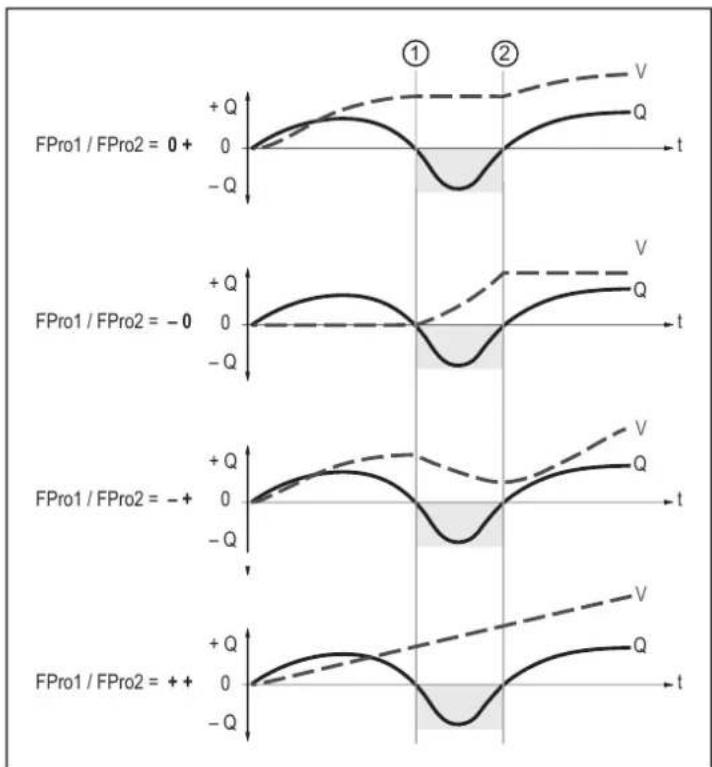

10.4.10 Type de comptage des totalisateurs 41
10.4.11 Verrouillage / déverrouillage 42
10.4.12 Remise à zéro de l'appareil (réinitialisation) 43

10.5 Afficheur 44

10.5.1 Langue de I'affichage 44
10.5.2 Rotation de I'afficheur 44
10.5.3 Luminosité de l'afficheur: 45

10.5.4 Fréquence de rafraîchissement de l'affichage 45
10.5.5 Agencement de I'affichage 46
10.5.6 Réglage des couleurs de l'affichage 46

10.6 Fonctions de diagnostic 48

10.6.2 Mémoire 48
10.6.3 Compteur hora 49
10.6.4 Température interne 49
10.6.5 Qualite du signal 50
10.6.6 LED d'etat de fonctionnement 50
10.6.7 Simulation 51

10.7.1 Informations sur l'appareil 52
10.7.2 Localisation optique 53

11 Fonctionnement 54

11.1 Affichage de la valeur process 54

12 Correction du defaulted 55

12.1 Messages d'alarme 55
12.2 Messages d'erreur 56

13 Maintenance, réparation et élimination 58
14 Reglages usine 59

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Récurrence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

ATTENTION

Avertissement de dommages corporels

Danger de blessures legères, réversibles.

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit containir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu ( Usage prevu).
• Utiliser le produit uniquement pour lesFluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil surveille des liquides.

L'appareil détecte les paramètres processuels : vitesse de débit, débit volumique (débit/temps), totalisateur et température du fluide.

3.1 Applications

Fluides liquides presentant les propriétés suivantes :

• Fluides conducteurs à base d'eau ayant une teneur en eau de 90% .
  Eau non conductrice.

Directive relative aux équipements sous pression (DESP) :

Les apparèils correspondant à la directive relative aux équipements sous pression et ont été conçus et fabriqués pour des fluides du groupe 2. Utilisation de fluides du groupe de fluides 1 sur demande.

4 Fonctions

• L'appareil détecte le débit selon le principe de mesure de la différence des temps de passage des ultrasons.
• De plus, en tant que valeur process supplémentaire, l'appareil mesure la température.
• L'appareil affiche les valeurs process actuelles.

• L'appareil peut fonctionner en mode SIO (Standard Input Output) et en mode IO-Link.
  L'appareil dispose de possibités étendues pour l'autodiagnostic.

• Surveillance du sens du débit

• Surveillance de la qualité du signal

• Affichage de messages d'ajretissement et d'erreur

• L'appareil indique toutes les options d'autodiagnostic par l'intermédiaire du signal de couleur d'une LED d'etat de fonctionnement. Les informations de diagnostic sont également fournies via les sorties et l'interface IO-Link.

• Un mode de simulation simplifie la mise en service du capteur.

4.1 Options pour la sortie OUT1

• Signal de commutation pour le débit
• Signal de commutation température
• Signal de commutation pour le diagnostic

Sens du débit
- Qualité du signal

• Signal de commutation du totalisateur
• Signal d'impulsion du totalisateur
• Signal fréquence débit
• Signal fréquence température
  IO-Link
  OFF (sortie commutée à haute impédance)

4.2 Options pour la sortie OUT2

• Signal de commutation pour le débit
• Signal de commutation température
• Signal de commutation pour le diagnostic

Sens du débit

• Qualité du signal

• Signal de commutation du totalisateur

• Signal d'impulsion du totalisateur
• Signal analogue pour le débit
• Signal analogue temperature
• Entrée pour la remise à zéro externe d'un totalisateur
  OFF (sortie commutée à haute impédance)

4.3 IO-Link

IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d'automatisation. IO-Link est standardisé selon la norme CEI 61131-9.

Informations generales concernant IO-Link sur io-link.ifm

Input Output Device Description (IODD) with tous les paramétres, données process et descriptions détaillées de l'appareil sur documentation.ifm.com

IO-Link offre les avantages suivants :

• Transmission insensible aux parasites de toutes les données et valeurs process
• Paramétrage sans arrêt du process ou préRéglage en dehors de l'application
• Paramètres pour l'identification des appareils connectés dans l'installation
• Paramètres et fonctions de diagnostic supplémentaires
• Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d'appareil (data storage)
• Sauvegarde des paramétrages, des valeurs process et des événements
• Données de description d'appareil (IODD - Input Output Device Description) pour une configuration facile
  Raccordementelectrique standardisé
• maintenance à distance

5 Montage

ATTENTION

Avec des températures de fluide de plus de 50^ (122°F), certaines parties du boftier peuvent s'échauffer à plus de 65^ (149°F).

Risque de brûlures.
Protégé le boîtier contre le contact avec des matières inflammables et contre le contact non intentionnel.

S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
Les règlements et dispositions relatifs à l'installation et le fonctionnement d'équipements sous pression doivent être respectés.

INFORMATION IMPORTANTE

Terre fonctionnelle manquante en cas de montage dans un réseau de tuyaux non raccordés à la terre (par exemple tuyaux en plastique).

Fonction de fonctionnement déficiente.
- Mettre l'appareil à la terre. Colliers de mise à la terre pour le connecteur M12 disponibles comme accessoires, voir documentation.ifm.com.

5.1 Raccord process

Grace à l'adaptateur process, l'appareil est adaptable à différents types de raccords process.

Informations sur les accessoires disponibles sur documentation.ifm.com.

Le bon fonctionnement n'est pas assure en cas d'utilisation de composants d'autres fabricants.

1:Tuyau 2:Adaptateur
3: Joint (uniquement appareils avec filage G) 4: Filage du capteur
5a: Ecrou hexagonal 5b: Ecrou hexagonal (uniquement pour le SU8621)

Graisser le filetage du racord process, de l'adaptateur et du capteur. Utiliser une pate lubrifiante appropriée et homologuee pour l'application.
Visser l'adaptateur dans le tuyau.
Insérer le joint et installer l'appareil. Respecter le sens du début (→ Sens du début 38).
Visser l'adaptateur à la main sur le filetage du capteur.
Serrer les deux adaptateurs par un mouvement opposé au moyen d'une clé dynamométrique avec un couple de serrage de 30 Nm. Fixer l'appareil à l'écrou hexagonal au moyen d'une clé à vis.

Concernant le SU8621 : pour la fixation, utiliser l'écrou hexagonal des deux côts de l'appareil.

INFORMATION IMPORTANTE

Endommagement du capteur

w En cas de couples de serrage supérieurs (>50Nm) , l'appareil est durablement deformé et endommagé.
u Pour serrer l'adaptateur sur le capteur, utiliser un outil de vissage permettant de régler un couple de serrage fixe.

Après le montage, des bulles d'air dans le système peuvent affecter la mesure. Solution :

u Rincer le système après le montage pour le dégazer.

5.2 Perturbations

Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres chosessemblablesaffectent le fonctionnement de l'appareil.

u Respecter des distances entre le capteur et les perturbations.

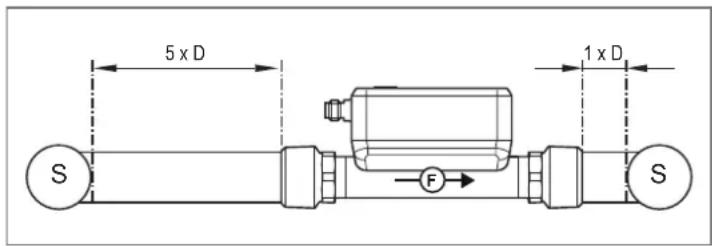

Fig. 2: Distances d'entrée et de sortie

D:Diametre extérieur du tuyau
S: Perturbations

5.3 Position de montage

5.3.1 Position de montage recommandee

u Monter l'appareil de façon que le tube de mesure soit toujours complètement rempli.

u Montage devant ou dans un tuyau montant.

Si des bulles d'air peuvent se former dans le système de tuyaux :

u En cas d'installation horizontal, monter le capteur avec l'afficheur sur le cote du tuyau (A).

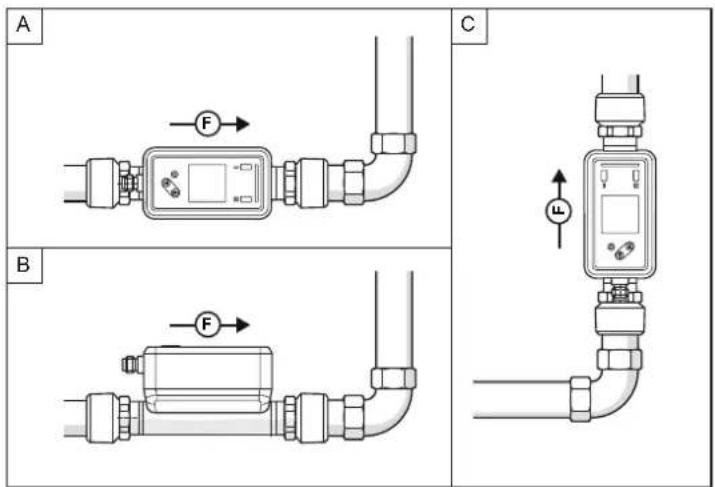

Fig. 3: Position de montage recommanded

F: Sens du débit

A: Installation horizontal, afficheur sur le cote du tuyau.
B:Installation horizontal,afficheur sur le dessus du tuyau.
C:Installation verticale.

L'appareil peut être monté independament de la position si les éléments suivants sont assures :

• Pas de risques de formation de bulles d'air dans le réseau de tuyaux.
• Les tuyaux sont toujours entièrement replis.

5.3.2 Position de montage déconseillée

• Directement avant un tuyau descendant.
• Dans un tuyau descendant.
• Directement avant l'évacuation du tuyau.
• Directement avant une vanne.
• Sur le côté d'aspiration d'une pompe.
• Dans le point le plus haut du système de tuyaux.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

Fig. 4. Schéma de branchement (couleurs selon DIN EN 60947-5-2)

BK: noir BN: brun

BU:bleu WH:blanc

Broche Affectation
1	L+
3	L-
4 (OUT1) · Signal de commutation pour le débit · Signal de commutation température · Signal de commutation pour le diagnostic · Signal de commutation du totalisateur · Signal d'impulsion du totalisateur · Signal fréquence débit · Signal fréquence température · IO-Link · OFF (sortie commutée à haute impédance)
2 (OUT2/InD) · Signal de commutation pour le débit · Signal de commutation température · Signal de commutation pour le diagnostic · Signal de commutation du totalisateur · Signal d'impulsion du totalisateur · Signal analogique pour le débit · Signal analogique température · Entrée pour la remise à zéro externe d'un totalisateur · OFF (sortie commutée à haute impédance)

Fig. 5: Examples de circuits

1:2x commutation positive
2:2x commutation négative
3:1x commutation positive / 1x analogue
4:1x commutation negative / 1 x analogue

7 Eléments de service et d'indication

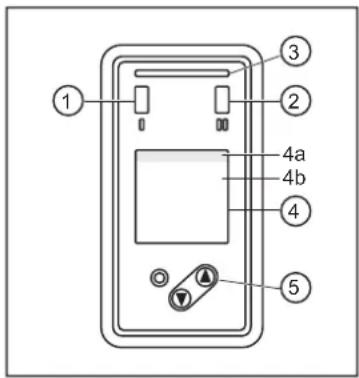

Fig. 6: Éléments de service et d'indication

1:LED d'etat de commutation pour OUT1 (allumée en jaune si la sortie 1 est commutée).
2:LED d'etat de commutation pour OUT2 (allumée en jaune si la sortie 2 est commutée).
3:LED d'etat de fonctionnement (verte / bleue / rouge) Voir égarlement : LED d'etat de fonctionnement ( 50)
4: Afficheur TFT

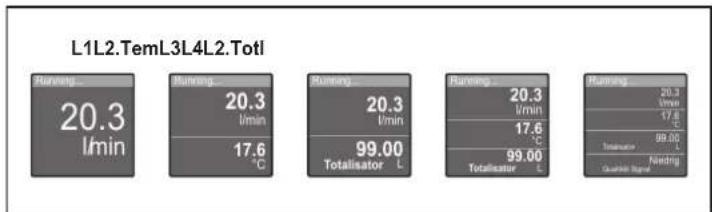

Voir également : Agencement de l'affichage (→ 146).
4a : Ligne de titre
4b : Ligne des valeurs process
5: Boutons de selection des visualisations et de paramétrage.

Si l'appareil mesure une température interne elevée, la luminosité de l'afficheur est automatiquement ajustée :

Température interne de l'appareil >64^ : la luminosité est réduite à 25% .

Température interne de l'appareil ≥ 90^ : l'afficheur est désacté.

8 Menu

Les figures de menu indiquent les paramètres pouvant être régés par boutons-poussoirs sur l'appareil. Ces paramètres et d'autres fonctions sont également disponibles via l'interface IO-Link.

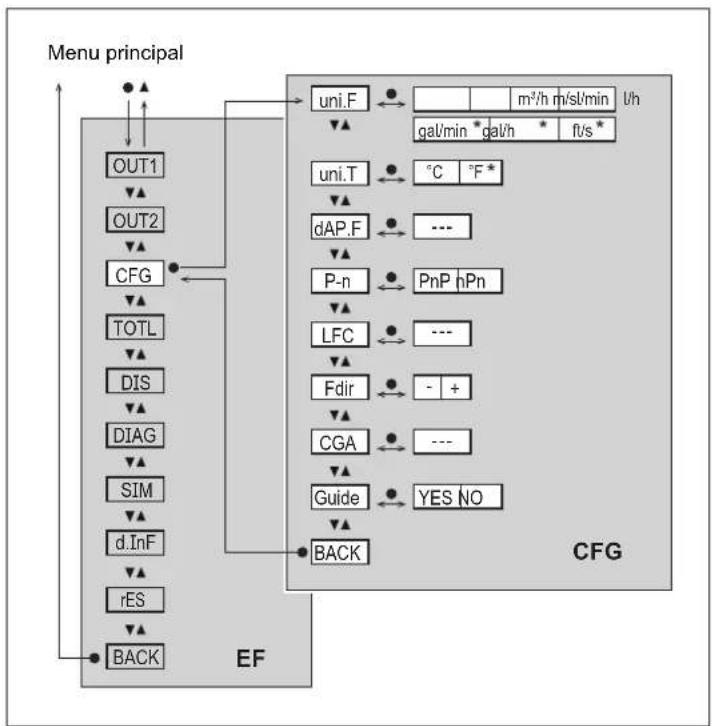

Fig. 7: Aperçu du menu

8.1 Menu principal et sous-menus

Les paramétres affichés changent si le réglage usine est modifié. Les écrons de menu ci-après doivent le maximum des paramétres disponibles.

Fig. 11: Reglages de base du menu [CFG]; * En plus pour le type d'appareil SUxxx1

Fig. 12: Menu totalisateur [TOTL]

Fig. 13: Menu fonction affichage [DIS]

Fig. 14: Menu affichages de diagnostic [DIAG]

Fig. 15: Menu mode de simulation [SIM]

Fig. 16: Menu informations sur l'appareil [d.InF]

Fig. 17: Menu réinitialisation [rES]

8.2 Paramétres disponibles

Paramètre Explication
AEPx Valeur maximum ananalogique pour OUTx = valeur de process à laquelle le signal de sortie est de 20 mA.
ASPx Valeur minimum ananalogique pour OUTx = valeur de process à laquelle le signal de sortie est de 4mA.
cFH.F Valeur limite supérieureure pour le changement de couleur (débit).
cFH.T Valeur limite supérieureure pour le changement de couleur (température).
cFL.F Valeur limite inférieurure pour le changement de couleur (débit).
cFL.T Valeur limite inférieurure pour le changement de couleur (température).
CGA Facteur de calibrage en % pour adapter la courbe des valeurs mesurées à l'application
col.F couleur des caractères pour le débit
col.T Couleur des caractères pour la température
col.V Couleur des caractères pour l'affichage du totalisateur
dAP.F Temporisation d'amortissement en secondes pour la mesure du débit
dOU Signal de commutation pour les messages de diagnostic
DIn2 Remise à zéro du totalisateur par un signal externe
diS.B Luminosité de l'affichage
diS.L Agencement de l'affichage
diS.R Orientation de l'afficheur
diS.U Fréquence de rafraïchissement de l'affichage
Fdir • Réglage du sens du débit (dans le menu CFG) • Signal de commutation pour le sens du débit (dans le menu OUTx)
FEPx Point final fréquence pour OUTx = valeur mesurée maximum à partir de laquelle le signal fréquence réglée sous FrPx est formi.
FHx Valeur limite supérieuree pour le signal de commutation OUTx avec fonction fenêtre
FLx Valeur limite inférieure	pour le signal de commutation OUTx avec fonction fenêtre
FOUx Comportement de la	sortie OUTx en cas de début
FProx Type de comptage ou totalisateur: prise en compte du sens du débit
FrPx Signal fréquence qui est founci si la valeur mesurée maximum (MEW ou FEPx) est atteinte.
FSPx Point de départ fréquence pour OUTx = valeur mesurée minimum à partir de laquelle un signal fréquence est fourni (uniquement pour la mesure de température).
Guide Activation de l'installation guidee (assistant)
lmPRx Fonction totalisateur: Signal d'impulsion (lmPR = OUI) ou signal de commutation (lmPR = NON)
lmPSx Valeur d'impulsions (= valeur de débit pour lequel 1 impulsion est fournie)
LanG Sélection de la langue d'affichage
LED.M Réglage de la LED d'état de fonctionnement
LFC Suppression de faibles débits (= valeur de débit en dessous de laquelle le débit est considéré comme nul)
oux Configuration pour la sordite OUTx (par exemple, sortie de commutation avec fonction hysteresis)
P-n Polarité de sortie des sorties de commutation
rES Rétablir les réglages usine (back to box) ou rétablit les paramétrages (réinitialisation de l'application).
rPx Seuil de déclenchement pour la sortie de commutation avec fonction hysteresis
rTo Réglage de la remise à zéro du totalisateur (manuel ou temporisé)
S.FLW Valeur de débit simulée en mode simulation
Sig.Q Signal de commutation pour la surveillance de la qualité du signal
S.On Demarrer le mode de simulation
S.Tim Durée de la simulation en minutes
S.TMP Valeur de température simulée en mode simulation
SELx Valeur process pour la sortie OUTx
SPx Seuil de commutation pour la sortie de commutation OUTx avec fonction hysteresis
uni.F Unité de mesure standard pour le débit
uni.T Unité de mesure standard pour la température
Vol.L Valeur actuelle du compteur pour le totalisateur Vol.L sur toute la durée de fonctionnement
Vol.x Valeur actuelle du compteur pour le totalisateur Vol.x

9 Mise en service

Après la mise sous tension et l'écoulement du retard à la disponibilité, l'appareil passse au mode de fonctionnement normal. Il exécute ses fonctions de mesure et d'évaluation et génére des signaux de sortie selon les paramètres régés.

Pendant la temporisation de démarriage, les sorties sont commutées selon la programmation :

• ACTIVE pour la fonction normalement ouvert (Hno / Fno)
• INACTIVE pour la fonction normalement fermé (Hnc / Fnc).
• ACTIVE pour la détéction du sens (dir.F)
• INACTIVE pour la sortie fréquence (FRQ)
• INACTIVE pour la surveillance du volume consommé (ImP)
• 20mA pour la sortie analogue (I)

9.1 Installation guidée par un assistant d'installation

Lors du premier passage de l'affichage des valeurs process au menu principal au moyen du bouton [●], il est demandé si une installation guidée est souhaïée.

Choisir entre [Oui] et [Non].
Si [Oui] est selectionné, des paramètres, questions et demandes d'action apparaissent successivement. Les boutons [ ] et [ ] permettent de désirer entre les possibités de seLECTION, le bouton [ ] sert à confirmer la seLECTION.
Si [Non] est selectionné, le menu principal apparait et le capteur fonctionne avec les réglages usine. Si besoin, modifier les réglages usine. Voir le chapitre Paramétrage.

L'installation guidée peut être à nouveau appelée à tout moment via le paramètre [EF] > [CFG] > [Guide].

Lors de l'installation guidée, les possibilités de réglage ci-après sont successivementprésentées :

1. [diS.R]: Orientation de l'affichage
2. [LanG]: Langue de l'affichage

3. [Fdir]: Sens du débit
   4.Sortie OUT1:

4. [SEL1]: Valeur process (débit ou température) ou diagnostic (sens du débit ou qualité du signal).

5. [uni.T] / [uni.F]: Unité de mesure standard
6. [ou1] : Signal de commutation (Hno, Hnc, Fno, Fnc), signal d'impulsion/signal de commutation du totalisateur, signal de fréquence
7. Configuration des paramétres correspondant à la fonction sélectionnée pour [ou1] : Valeurs limites pour le signal de commutation : SP1, rP1, FH1, FL1 Valeur d'impulsions pour le totalisateur : ImPS Seuil d'enclenchement et remise à zéro pour le totalisateur : ImPS1, rTo1 Valeurs limites pour le signal de fréquence : FSP1 (uniquement pour la température), FEP1, FrP1
8. [FOU1]: Comportement de la sortie en cas de défaut

5.Sortie OUT2：

• [SEL2] : Valeur process (débit ou température) ou diagnostic (sens du débit ou qualité du signal).

• [uni.T] / [uni.F]: Unité de mesure standard

• [ou2] : Signal de commutation (Hno, Hnc, Fno, Fnc), signal d'impulsion/signal de commutation du totalisateur, signal analogique

• Configuration des paramétres correspondant à la fonction sélectionnée pour [ou2] : Valeurs limites pour le signal de commutation : SP2, rP2, FH2, FL2 Valeur d'impulsions pour le totalisateur : ImPS2 Seuil d'enclenchement et remise à zéro pour le totalisateur : ImPS2, rTo2 Valeurs limites pour le signal analogique : ASP2, AEP2
• [FOU2]: Comportement de la sortie en cas de défaut

6. [diS.L]: Agencement de l'affiche

Après le message indiquant que l'installation guidée est terminée, il est demandé si la mesure doit commencer.

Choisir entre [Oui] ou [Non] ou [Informations sur l'appareil].
Si [Oui] est selectionné, la procédure d'installation se termine et l'appareil passé à l'affichage des valeurs process.
Si [Non] est selectionné, les paramètres pour le sens du débit, OUT1/OUT2 et l'agencement de l'affichage (étapes 3 à 6) peuvent à nouveau être modifiés ou bien l'installation guidée peut être à nouveau entierement executée via la commande [Redémarrer].
Si [Informations sur l'appareil] est selectionné, l'appareil affiche la configuration de l'appareil précédément réglée.

10 Paramétrage

Le paramétrage peut être réalisé via l'interface IO-Link ou au moyen des éléments de commande sur l'appareil.

Les paramétres peuvent être régés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.

S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

En fonction du paramétrage, les paramètres disponibles dans le menu peuvent changer.

10.1 Paramétrage au moyen des boutons de l'appareil

ATTENTION

Avec des températures de fluide de plus de 50^ (122°F), certaines parties du boîtier peuvent s'échauffer à plus de 65^ (149°F).

Risque de brûlures
Ne pas toucher l'appareil avec les mains.
Le cas échéant, utiliser un objet auxiliaire émousse pour effectuer des réglages sur l'appareil.

Objectif Action
Passage de l'affichage des valeurs process au menu principal [●]
Passage à un sous-menu Naviguer avec [▼] jusqu'àu	sous-menue, par exemple [EF], puis [●]
Sélection du paramètre souhaité [▲] ou [▼]
Passage au mode de réglage [●]
Changement de la valeur de paramètre [▲] ou [▼]
Validation du paramètre régle [●]
Quitter le réglage de paramètre sans sauvégarde [▲] + [▼]
Retour au niveau de menu supérieur (répéter plusieurs fois pour revenir à l'affichage des valeurs process)	[▲] + [▼] - ou - Naviguer avec [▼] jusqu'à [Re-tour], puis [●]
Retour à l'affichage des valeurs process > 30 secondes (timeout)

Lors du premier passage de l'affichage des valeurs process au menu principal ou après la remise à zéro de l'appareil, l'installation guidée est automatiquement proposée sur l'afficheur. Il est demandé à l'utilisateur s'il souhaite une installation guidée.

Voir également : Installation guidée par un assistant d'installation (→ 22).

10.2 Paramétrage via IO-Link

Conditions pour le paramétrage via l'interface IO-Link :

Un logiciel de paramétrage approprié, par ex. ifm moneo|configure
√ L'Input Output Device Description (IODD) pour l'appareil, voir documentation.ifm.com
Un maitre IO-Link
Raccorder le maître IO-Link à un logiciel de paramétrage.
Régler le port du maître sur le mode de fonctionnement IO-Link.
Raccorder l'appareil à un port libre du maître IO-Link.
L'appareilonne en mode IO-Link.
Modifier le paramétrage dans le logiciel.
Ecrire les réglages de paramètre sur l'appareil.

Conseils pour le paramétrage Manuel du logiciel de paramétrage

10.3 Configuration de sortie

Ce chapitre déscrit les options de selection pour les signaux de sortie sur OUT1 et OUT2.

10.3.1 Signal de commutation pour la surveillance de valeur limite

Un signal de commutation peut être fourni pour la surveillance des valeurs process. OUTx change son état de commutation si les seuils de commutation régles sont dépassés ou ne sont pas atteints. Fonction hysteresis ou fenêtre peut être selectionnée.

Fonction hysteresis :

Fig. 18: Fonction hysteresis

1: Valeur process

t:Temps

SP:Seuil d'enclement

rP:Seuil de déclenchement

HY:Hysteresis

Hno : Fonction hysteresis, normalement ouvert (normally open)

Hnc : Fonction hysteresis, normalement fermé (normally closed)

Lors du réglage de la fonction hysteresis, le seuil d'enclenchement [SP] et le seuil de déclenchement [rP] sont défiinis. La valeur de rP doit être inférieure à celle de SP L'écart entre SP et rP est d'au moins 0,5 % de la valeur finale de l'étendue de mesure (= hysteresis). Si le seuil d'enclenchement est modifié, le seuil de déclenchement change automatiquement; l'écart reste inchangé.

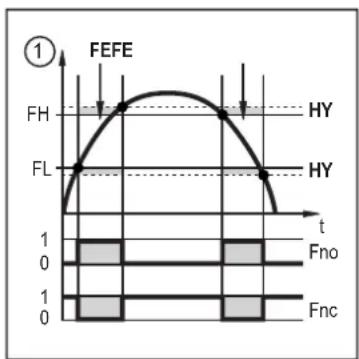

Fonction fenetre :

1:Valeur process

t:Temps

FH : Valeur limite supérieure

FL : Valeur limite inférieure

HY:Hysteresis

FE:Fenetre

Fno : Fonction fenetre, normalement ouvert (normally open)

Fnc : Fonction fenetre, normalement fermé (normally closed)

Fig. 19: Fonction fenêtre

Lors du réglage de la fonction fenêtre, la valeur limite supérieure [FH] et la valeur limite inférieure [FL] sont définies. L'écart entre FH et FL est d'au moins 0,5 % de la valeur finale de l'etendue de mesure. FH et FL ont une hysteresis fixe de 0,25 % de la valeur finale de l'etendue de mesure. Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles du débit.

10.3.1.1 Paramétrage au moyen des boutons de l'appareil : signal de commutation

√ L'unité de mesure par défaut est SéLECTIONNée : [EF] > [CFG] > [uni.x].
Ouvrir le menu [EF] > [OUTx] pour la configuration de la sortie OUTx.
Sélectionner [SELx] et régler la valeur process : [FLOW] ou [TEMP].

Fonction hysteresis :

Sélectionner [ou] et régler le signal de commutation : [Hno] ou [Hnc].
Selectionner [SPx] et régler la valeur mesurée à laquelle la sortie commute.
Selectionner [rPx] et régler la valeur mesurée à laquelle la sortie est désactivée.

Fonction fenetre :

Sélectionner [ou] et régler le signal de commutation : [Fno] ou [Fnc].
Selectionner [FHx] et régler la valeur limite supérieure de la fenetre.
Selectionner [FLx] et régler la valeur limite inférieure de la fenêtre.

Le paramétrage pour [SP], [rP], [FH] et [FL] peut ultérieurement être modifié directement dans le menu principal.

10.3.1.2 Paramétrage via IO-Link : signal de commutation

√ L'unité de mesure par défaut est SéLECTIONNée : [Paramètres] > [Réglages de base] > [uni.x].

Ouvrir le menu [Paramètres] > [Configuration de sortie].
Sélectionner [SELx] et régler la valeur process : [FLOW] ou [TEMP].

Fonction hysteresis :

Sélectionner [oux] et régler le signal de commutation : [Hno] ou [Hnc].
Appeler [Paramètres] > [Sortie TOR x].
Appeler [Débit] ou [température].
Sélectionner [SPx (FHx) - FLOW] ou [SPx (FHx) - TEMP] et régler la valeur mesurée à laquelle la sortie est activée.

Sélectionner [rPx (FLx) - FLOW] ou [rPx (FLx) - TEMP] et régler la valeur mesurée à laquelle la sortie est désactivée.

Fonction fenetre :

Sélectionner [oux] et régler le signal de commutation : [Fno] ou [Fnc].
Appeler [Paramètres] > [Sortie TOR x].
Appeler [Débit] ou [température].
Sélectionner [SPx (FHx) - FLOW] ou [SPx (FHx) - TEMP] et régler la valeur limite supérieure pour le signal de commutation.
Sélectionner [rPx (FLx) - FLOW] ou [rPx (FLx) - TEMP] et régler la valeur limite inférieure pour le signal de commutation.

10.3.2 Signal de commutation pour le diagnostic

L'appareil dispose d'une fonction de diagnostic intégrée. Lors de l'utilisation de la fonction de diagnostic, la sortie est utilisé exclusivement pour les tâches de messages de diagnostic, qu'elle fournit via un signal de commutation.

En fonctionnement normal, le signal de commutation est activé (normally closed) et la LED d'etat est allumée en jaune.

Si l'appareil détecte un cas de diagnostic, la sortie est désactivée et la LED d'état de commutation s'éteint.

Les cas de diagnostic complrennet :

Inversion du sens du début ( Signal de commutation pour le sens du début 27)
- Faible qualité du signal / Pas de signal (→ Signal de commutation pour la qualité du signal [28)

10.3.2.1 Signal de commutation pour le sens du débit

Le changement du sens du début peut être surveilé avec un signal de commutation.

Le sens positif du début est marqué par une flèche sur l'appareil avec l'inscription « flow direction ». Le sens du début peut être inversé via le paramètre [Fdir]. Voir Sens du début (→ 38).

La sortie est activée jusqu'à ce que le débit passé pour la première fois en dessous du débit minimum régèle dans le sens négatif du débit (-LFC) (1).

Cela signifie :

• La sortie est activée si + LFC est dépasse (2).
• La sortie est désactivée si - LFC n'est pas atteint (3).

LFC = Low flow cut-off : Suppression de faibles débits (→ 38).

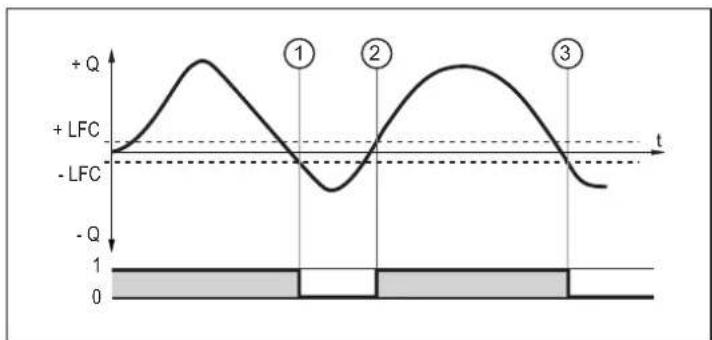

Fig. 20: Surveillance du sens du débit au moyen de signaux de commutation

+Q Débit en sens positif
-Q Debit en sens négatif
+LFC Débit minimum (Low flow cut-off) dans le sens positif du débit
-LFC Débit minimum (Low flow cut-off) dans le sens négatif du débit

Paramétrage au moyen des boutons de l'appareil : Signal de commutation pour le sens du débit

Ouvrir le menu [EF] > [OUTx].
Sélectionner [oux] > [dOU] et régler [Fdir].

Paramétrage via IO-Link : Signal de commutation pour le sens du débit

Appeler [Paramètres] > [Configuration de sortie].
Selectionner [oux] et regler [dOU].
Sélectionner [dFux] et régler le [Sens du début].

10.3.2.2 Signal de commutation pour la qualité du signal

L'appareil peut fournir un signal de commutation si la qualite du signal s'écarte du fonctionnement normal.

La qualite du signal du capteur peut etre affectee par des irregularités dans le fluide (par exemple fortes turbulences, bulles d'air, particules ou depots).

L'appareil détecte la qualité du signal selon trois degrés :

Qualité du signal Explication	LED d'etat de fon-c-tionnement	Sortie de commuta-tion
Normal L'appareil fonctionne sans restrictions (mode de fon-c-tionnement normal).	allumée en vert On
Faible La qualité du sigral est perturbée, l'appareil reste toute-fois dans la spécification.	allumée en bleu OFF
Pas de signal Pas de fluide présente ou le signal ne peut pas être éta-bli.	clignote en rouge OFF

Paramétrage au moyen des boutons de l'appareil : Signal de commutation pour la qualité du signal

Ouvrir le menu [EF] > [OUTx].
Selectionner [oux] > [dOU] et régler [Sig.Q].

Paramétrage via IO-Link : Signal de commutation pour la qualité du signal

Appeler [Paramètres] > [Configuration de sortie].
Selectionner [oux] et régler [dOU].
Selectionner [dFUx] et regler [Detection de la qualite du signal].

10.3.3 Surveillance du volume consommé (fonction totalisateur)

L'appareil est doté de 3 compteurs totalisateurs internes (totalisateurs Vol.1, Vol.2 et Vol.L). Les totalisateurs additionnel en continu le volume consommé et fournissant cette valeur process sur l'afficheur et via l'interface IO-Link.

Totalisateur Valeur process	Accès en lecture via IO-Link
Vol.1 Volume consommé 1	(Cette valeur est utilisé pour la surveillance du volume consommé via signaux de commutation ou d'impulsions)	cyclique
Vol.2 Volume consommé 2	acyclique
Vol.L Volume consommé sur toute la durée de fonctionnement (Life Time Totalisator)		acyclique

Pour la totalisation du volume consommé, les totalisateurs Vol.1 et Vol.2 tiennent compte du sens du débit : Type de comptage des totalisateurs (→ 41).

OUT1 et OUT2 ne peuvent pas etre utilisersimultanement pour la surveillance du volume consommé.

En plus du volume consommé actuel, la valeur avant la dernière remise à zéro est sauvegardée.
Cette valeur et la durée depuis la dernière remise à zéro peuvent aussi être affichés.

Le totalisateur sauvegarde régulièrement le débit cumulé additionné. Cette valeur est disponible comme valeur actuelle du compteur après une coupure de tension. Si une remise à zéro par unité de temps est réglée, l'intervalle de temps écoulé est aussi sauvégarde. Une éventuelle perte de données peut donc être d'une minute.

Voir également : Lire les valeurs des totalisateurs (→ 48).

L'exactitude de la surveillance du volume consommé dépend de l'exactitude de la mesure de débit.

Pour surveiller le volume consommé, il est possible de fournir un signal de commutation ou des signaux d'impulsions :

Voir Signal de commutation du totalisateur ( 29)
Voir Signal d'impulsion du totalisateur ( 30)

10.3.3.1 Signal de commutation du totalisateur

Pour surveiller le volume consommé, il est possible de fournir un signal de commutation.

La sortie fournit un signal de commutation si le totalisateur Vol.1 a totalisé le débit configuré sous [lmPS]. La sortie resté commutée jusqu'à la remise à zéro du totalisateur.

Le paramètre [rTo1] ou [rTo2] permet de régler la remise à zéro pour les totalisateurs Vol.1 et Vol.2.
Après la remise à zéro du totalisateur, le comptage recommence.

·[rTox] = OFF:

Remise à zéro automatique du totalisateur désactivée.

La remise à zéro est effectuee en cas de remise à zéro manuelle ou de débordement.

• [rTox] = ...h/d/w (heures/jours/semaines) :

Remise à zéro automatique du totalisateur après la durée réglée.

• Si le totalisateur Vol.1 atteint le débit cumulé [ImPS] avant la fin de la durée régée, il n'est pas remis à zéro automatiquement. La sortie reste commutée jusqu'à ce que le totalisateur soit remis à zéro par remise à zéro manuelle ou en raison d'un débordement.
• Le totalisateur Vol.2 est independant des réglages de [lmPS]. Son compte n'est pas pris en compte pour les signaux de commutation et d'impulsions.

Les totalisateurs peuvent être remis à zéro manuellement à tout moment via le paramètre [rTox]. Le totalisateur Vol.1 peut également être remis à zéro via un signal externe sur la broche 2.

Voir également : Remise à zéro du totalisateur (→ 39).

Paramétrage au moyen des boutons de l'appareil : Signal de commutation du totalisateur

√ L'unité de mesure par défaut est sélectionnée : [EF] > [CFG] > [uni.x].
[rTox] est regle: [EF] > [TOTL] > [rTox]
Ouvrir le menu [EF] > [OUTx] pour la configuration de la sortie OUTx.
Sélectionner [SELx] et régler la valeur process : [FLOW].
Selectionner [ou1] ou [ou2] et régler [lmP].
Sélectionner [lmPSx] et régler le début cumulé pour lequel la sortie commute.

• Sélectionner la plage de réglage avec ▲ ou ▼.

• Appuyer brievement sur • pour valider la plage de réglage.

• Régler la valeur numériqueouhaitee avec ou
  Appuyer brievement sur pour appliquer la valeur.
  Sélectionner [ImPRx] et régler [Non].

Le paramétrage pour [lmPS] et [lmPR] peut ultérieurement être modifié directement dans le menu principal.

Paramétrage via IO-Link : Signal de commutation du totalisateur

√ L'unité de mesure par défaut est SéLECTIONNée : [Paramètres] > [Réglages de base] > [uni.x].
[rTox] est regle: [Parametes] > [Totalisateur] > [rTox].
Ouvrir le menu [Paramétres] > [Configuration de sortie].
Sélectionner [SELx] et régler la valeur process : [FLOW].
Sélectionner [ou1] ou [ou2] et régler [lmP].
Appeler [Paramètres] > [Impulsionairex].
Sélectionner [lmPSx] et régler le début cumulé pour lequel la sortie commute.
Sélectionner [ImPRx] et régler [Non].

10.3.3.2 Signal d'impulsion du totalisateur

Pour surveiller le volume consommé, il est possible de fournir des signaux d'impulsions.

La sortie fournit une impulsion chaque fois que le débit (valeur d'impulsions) régle sous [ImPS] est atteint.

Le signal d'impulsion consiste en une brve sequence d'activation et de desactivation de la sortie. Les LED d'etat de communication sur l'appareil n'indiquent pas I'opération de commutation.

Les signaux d'impulsion ne sont pas disponibles via l'interface IO- Link.

Paramétrage au moyen des boutons de l'appareil : Signal d'impulsion du totalisateur

√ L'unité de mesure par défaut est sélectionnée : [EF] > [CFG] > [uni.x].
Ouvrir le menu [EF] > [OUTx] pour la configuration de la sortie OUTx.
Sélectionner [SELx] et régler la valeur process : [FLOW].
Sélectionner [ou1] ou [ou2] et régler [lmP].
Sélectionner [ImPSx] et régler le débit cumulé pour lequel 1 impulsion est fournie à chaque fois (valeur d'impulsions).
- Sélectionner la plage de réglage avec ou .
- Appuyer briefèvement sur • pour valider la plage de réglage.
- Régler la valeur numériqueouhaitee avec ou

Appuyer brievement sur pour appliquer la valeur.
Selectionner [lmPRx] et régler [Oui].

Le paramétrage pour [lmPS] et [lmPR] peut ultérieurement être modifié directement dans le menu principal.

Paramétrage via IO-Link : Signal d'impulsion du totalisateur

√ L'unité de mesure par défaut est SéLECTIONNée : [Paramètres] > [Réglages de base] > [uni.x].
Ouvrir le menu [Parametes] > [Configuration de sortie].
Sélectionner [SELx] et régler la valeur process : [FLOW].
Sélectionner [ou1] ou [ou2] et régler [lmP].
Appeler [Paramètres] > [Impulsion sortie x].
Sélectionner [ImPSx] et régler le débit cumulé pour lequel 1 impulsion est fournie à chaque fois (valeur d'impulsions).
Selectionner [lmPRx] et régler [Oui].

10.3.4 Signal analogue

L'appareil fournit un signal analogique de 4...20 mA qui est proportionnel à la valeur process.

L'etendue de mesure peut etre mise a Iechelle:

• [ASP] déterminé pour chaque valeur mesurée le signal de sortie est 4mA .
  [AEP] déterminé pour chaque valeur mesurée le signal de sortie est 20mA

Distance minimum entre ASP et AEP = 20 % de la valeur finale de l'etendue de mesure.

Si la valeur mesurée est hors de l'étendue de mesure ou dans le cas d'une erreur interne, le signal de courant indiqué dans la figure ci-après est fourni.

En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique cr.UL, UL, OL, cr.OL ou Err

Fig. 21: Caracteristique de sortie selon CEI 60947-5-7

1: Signal analogue

MAW : Valeur initiale de I'etendue de mesure

2: Valeur mesurée

MEW: Valeur finale de I'etendue de mesure

3: Zone de détention

ASP: Valeur minimale de la sortie analogue

4: Plaged'affichage

AEP: Valeur maximale de la sortie analogique

5: Etendue de mesure

UL: Plage d'affichage non atteinte

6: Etendue de mesure mise à l'échelle

cr.UL : Plage de détction non atteinte

Q:Débit

OL: Plage d'affichage dépassée

T: Température

Cr.OL: Plage de détction dépassée

Une valeur de début négative signifie un début en opposition au sens du début régle sous [Fdir]. Voir Sens du début (→ 38).

10.3.4.1 Paramétrage au moyen des boutons de l'appareil : Signal analogique

√ L'unité de mesure par défaut est SéLECTIONNée : [EF] > [CFG] > [uni.x].
Ouvrir le menu [EF] > [OUT2] pour la configuration de la sortie OUT2.
Sélectionner [SEL2] et régler la valeur process : [FLOW] ou [TEMP].
Sélectionner [ou2] et régler la fonction : [I] (signal analogique de 4 à 20 mA).
Selectionner [ASP2] et regler la valeur mesurée à laquelle le signal de sortie est de 4 mA.
Sélectionner [ASP2] et régler la valeur mesurée à laquelle le signal de sortie est de 20~mA

Le paramétrage pour [ASP] et [AEP] peut ultérieurement être modifié directement dans le menu principal.

10.3.4.2 Paramétrage via IO-Link : Signal analogique

√ L'unité de mesure par défaut est SéLECTIONNée : [Paramètres] > [Réglages de base] > [uni.x].
Ouvrir le menu [Paramétres] > [Configuration de sortie].
Sélectionner [SEL2] et régler la valeur process : [FLOW] ou [TEMP].
Sélectionner [ou2] et régler la fonction : [I] (signal analogique de 4 à 20 mA).
Appeler [Paramètres] > [Sortie analogue 2].
Appeler [Débit] ou [température].
Sélectionner [ASP2_FLOW] ou [ASP2_TEMP] et régler la valeur mesurée à laquelle le signal de sortie est de 4 mA.
Selectionner [AEP2_FLOW] ou [AEP2_TEMP] et régler la valeur mesurée à laquelle le signal de sortie est de 20 mA.

10.3.5 Signal fréquence

L'appareil fournit un signal fréquence qui est proportionnel à la valeur process.

Le signal fréquence peut être mis à l'échelle :

• [FrPx] déterminé à combien de Hz s'éleve le signal fréquence si la valeur mesurée maximale (MEW ou FEPx) est atteinte.

L'etendue de mesure peut être mise à l'échelle :

• [FSPx] déterminé la valeur mesurée minimale à partir de laquelle un signal fréquence est fourni.

• FSPx n'est disponible que pour la mesure de la température.

• [FEPx] déterminé la valeur mesurée maximale à laquelle le signal de sortie s'éleve à la fréquence définie sous FrPx.

Distance minimum entre FSPx et FEPx = 20 % de la valeur finale de l'etendue de mesure.

Si la valeur mesurée est hors de l'étendue de mesure ou en cas d'une erreur interne, le signal fréquence indiqué dans la figure ci-après est fourni.

En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique UL, OL ou Err.

Signal fréquence débit :

Fig. 22: Caracteristique de la sortie fréquence, débit

1: Signal fréquence MAW : Valeur initiale de l'étendue de mesure
2:Débit MEW : Valeur finale de l'etendue de mesure
3: Plage d'affichage FEPx : Point final fréquence
4 : Etendue de mesure FrPx : Signal fréquence (Hz) pour la valeur mesurée maximale
5: Etendue de mesure mise à l'échelle OL: Plage d'affichage dépassée

Err:Erreur

Signal fréquence température :

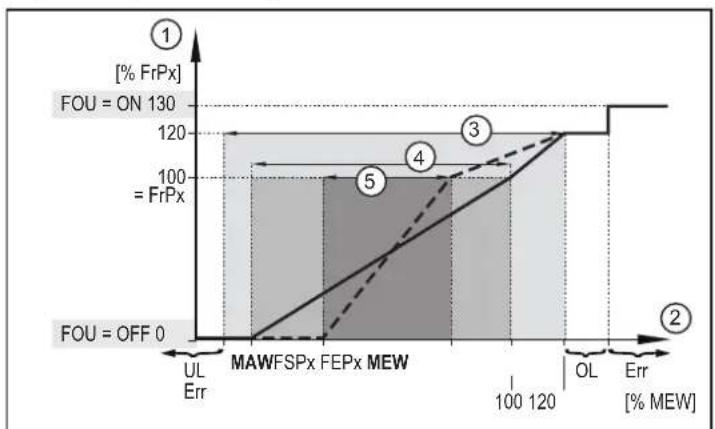

Fig. 23: Courbe caractéristique de la sortie de fréquence, température

1: Signal fréquence MAW : Valeur initiale de l'étendue de mesure
2: Température MEW : Valeur finale de l'étendue de mesure
3: Plage d'affichage FSPx : Point de départ fréquence
4:Etendue de mesure FEPx : Point final fréquence
5 : Etendue de mesure mise à l'échelle FrPx : Signal féquence (Hz) pour la valeur mesurée maximum

Err:Erreur OL:Plage d'affichage depassee.

10.3.5.1 Paramétrage au moyen des boutons de l'appareil : Signal féquence

√ L'unité de mesure par défaut est SéLECTIONNée : [EF] > [CFG] > [uni.x].
Ouvrir le menu [EF] > [OUT1] pour la configuration de la sortie OUT1.
Sélectionner [SEL1] et régler la valeur process : [FLOW] ou [TEMP].
Sélectionner [ou1] et régler [FRQ].
Selectionner [FSP1] et regler la valeur mesurée minimale pour laquelle 0Hz est fourni.

[FSP1] n'est disponible que pour la mesure de la température.

Sélectionner [FEP1] et régler la valeur mesurée maximale pour laquelle la fréquence régée sous [FrP1] (= 100%) est fournie.
Selectionner [FrP1] et regler la fréquence pour la valeur mesurée maximale en Hz.

Le paramétrage pour [FSP], [FEP] et [FrP] peut ultérieurement être modifié directement dans le menu principal.

10.3.5.2 Paramétrage via IO-Link : Signal fréquence

√ L'unité de mesure par défaut est SéLECTIONNée : [Paramètres] > [Réglages de base] > [uni.x].
Ouvrir le menu [Paramètres] > [Configuration de sortie].
Sélectionner [SEL1] et régler la valeur process : [FLOW] ou [TEMP].
Sélectionner [ou1] et régler [FRQ].
Appeler [Paramètres] > [Sortie de fréquence 1].
Sélectionner [FrP1] et régler la fréquence pour la valeur mesurée maximale en Hz.
Appeler [Débit] ou [température].
Sélectionner[FEP1_FLOW] / [FEP1_TEMP] et régler la valeur mesurée maximale pour laquelle la fréquence régée sous [FrP1] (= 100%) est fournie.
Selectionner [FSP1 - TEMP] et regler la valeur mesurée minimale pour laquelle 0Hz est fourni.

[FSP1] n'est disponible que pour la mesure de la température.

10.3.6 Comportement des sorties en cas de défaut

Le paramètre [FOUx] permet de définir le comportement de la sortie OUTx en cas de défaut. En fonction de la fonction de sortie selectionnée, les signaux suivants seront fournis en cas de défaut :

• Signal de commutation :

[FOUx] Valeurs	process [SELx] Signal de	sortie Explication
On Toutes les	valeurs process la sortie se fe	me en cas de début. Si une valeur proce	ss erronée est pré- sente, l'appareil met toutes les valeurs process sur « non valide » .
OFF Toutes les	valeurs process la sortie s'o	vre en cas de début.
OU Débit la sortie	tie s'ouvre en cas de début.	Si la valeur process « début » esterro-	née, l'appareil continue de fournir la valeur process « tempéature » .
	Température la sortie se fér	ne en cas de début. Si la valeur process	« tempéature » est erronée, l'appareil continue de fou- nir la valeur process « début » .

• Signal analogue :

[FOUx] Valeurs	process [SELx] Signal de	sortie Explication
On Toutes les valeurs process En cas de défaut, la sortie passée à 21,5 mA.			Si une valeur process erronée est pré-sente, l'appareil met toutes les valeurs process sur « non valide » .
OFF Toutes les valeurs process En cas de défaut, la sortie passée à 3,5 mA.
OU Débit En cas de défaut, la sortie passée à 3,5 mA.			Si la valeur process « débit » est erro-née, l'appareil continue de fournir la valeur process « température » .
Température En cas de défaut, la sortie passée à 21,5 mA.			Si la valeur process « température » est erronée, l'appareil continue de fou-rir la valeur process « débit » .

• Signal fréquence :

[FOUx] Valeurs	process [SELx] Signal de	sortie Explication
On Toutes les valeurs process En cas de défaut, la sortie passée à 130 % de [FrPx].			Si une valeur process erronée est pré-sente, l'appareil met toutes les valeurs process sur « non valide » .
OFF Toutes les valeurs process En cas de défaut, la sortie passée à 0 Hz.
OU Débit En cas de défaut, la sortie passée à 0 Hz.			Si la valeur process « débit » est erro-née, l'appareil continue de fournir la valeur process « température » .
Température En cas de défaut, la sortie passée à 130 % de [FrPx].			Si la valeur process « température » est erronée, l'appareil continue de fou-rir la valeur process « débit » .

Le paramètre [FOU] n'a pas d'influence sur le signal d'impulsion ni sur les signaux diagnostiques pour le sens du débit et la transmission de données process via IO-Link.

10.3.6.1 Paramétrage au moyen des boutons de l'appareil : Comportement des sorties en cas de défaut

Ouvrir le menu [EF] > [OUTx].
Sélectionner [FOUx] et régler le comportement de la sortie OUTx en cas de début : [On], [OFF], [OU].

10.3.6.2 Paramétrage via IO-Link : Comportement des sorties en cas de défaut

Appeler [Paramètres] > [Configuration de sortie].
Sélectionner [FOUx] et régler le comportement de la sortie OUTx en cas de défaut : [On], [OFF], [OU].

10.3.7 Sortie désactivée

Le signal de sortie peut être désactivé. La sortie devient alors une sortie à haute impédance.

La communication via l'interface IO-Link sur OUT1 reste activée.

10.3.7.1 Paramétrage au moyen des boutons de l'appareil : Sortie désactivée

Ouvrir le menu [EF] > [OUTx].
Sélectionner [SELx] et régler [OFF].

10.3.7.2 Paramétrage via IO-Link : Sortie désactivée

Appeler [Paramètres] > [Configuration de sortie].
Selectionner [oux] et regler [OFF].

10.4 Configuration de l'application

Ce chapitre déscrit les possibités de réglage pour s'adapter à l'application spécifique du client.

10.4.1 Installation guidée

Pour facilitier le paramétrage de l'appareil, un assistant d'installation peut être exécuté. Les instructions sur l'afficheur guident l'utilisateur dans les étapes du paramétrage.

Voir également : Installation guidée par un assistant d'installation (→ 22).

10.4.1.1 Paramétrage au moyen des boutons de l'appareil : Installation guidée

Ouvrir le menu [EF] > [CFG].
Sélectionner [Guide] et régler [Oui].

10.4.2 Unité de mesure standard

Il est possible de selectionner l'unité de mesure dans laquelle la valeur process est affichée par défaut. Tous les autres réglages de paramètres se basent sur cette unité.

Valeurs selectionnables :

• Débit :

• SUxxx0 : l/min ; l/h ; m ^3/h ; m/s.

• SUxxx1 : l/min ; l/h ; m ^3/h ; m/s ; gal/min ; gal/h ; ft/s.

• Température :

-SUxxx0:°C
-SUxxx1:°Cou°F

10.4.2.1 Paramétrage au moyen des boutons de l'appareil : Unité de mesure standard

Ouvrir le menu [EF] > [CFG].
Selectionner [uni.F] et regler l'unité de mesure.
Sélectionner [uni.T] et régler l'unité de mesure.

10.4.2.2 Paramétrage via IO-Link: Unité de mesure standard

Appeler [Paramétres] > [Réglages de base].
Sélectionner [uni.F] et régler l'unité de mesure.
Selectionner [uni.T] et régler l'unité de mesure.

10.4.3 Valeur process pour OUT1 et OUT2

Pour les deux sorties, il est possible de selectionner qu'elle valeur process doit etre surveillée. Tous les autres reglages de parametes se basent sur cette selection.

Valeurs selectionnables :

• TEMP: Température
• FLOW: Débit

10.4.3.1 Paramétrage au moyen des boutons de l'appareil : Valeur process OUT1 et OUT2

Ouvrir le menu [EF] > [OUTx].
Selectionner [SELx] et régler la valeur process pour la sortie OUTx.

10.4.3.2 Paramétrage via IO-Link : Valeur process OUT1 et OUT2

Appeler [Paramètres] > [Configuration de sortie].
Selectionner [SELx] et régler la valeur process pour la sortie OUTx.

10.4.4 Amortissement

La temporisation d'amortissement permet de supprimer les modifications soudaines de la valeur process.

La temporisation d'amortissement [dAP] permet de régler après combien de secondes le signal de sortie atteint 63% de la valeur finale en cas de modification soudaine de la valeur mesurée. La temporisation d'amortissement réglee mène à une stabilisation des sorties de commutation, des sorties analogiques, de l'affichage et de la transmission de la valeur process via l'interface IO-Link.

La temporisation d'amortissement s'additionne au temps de reponse du capteur ( Données techniques).

Les signaux UL et OL sont définis en considérant la temporisation d'amortissement.

L'amortissement des valeurs mesurées n'est effectif que pour la valeur process débit.

10.4.4.1 Paramétrage au moyen des boutons de l'appareil : Amortissement des valeurs mesurées

Ouvrir le menu [EF] > [CFG].
Selectionner [dAP] et régler la temporisation d'amortissement en secondes (valeur T 63%).

10.4.4.2 Paramétrage via IO-Link : Amortissement des valeurs mesurées

Appeler [Paramètres] > [Amortissement].
Sélectionner [dAP] et régler la temporisation d'amortissement en secondes (valeur T 63%).

10.4.5 Polarité de sortie des sorties de commutation

Le paramètre [P-n] permet de de selectionner si les sorties fonctionnent en commutation positive ou négative.

10.4.5.1 Paramétrage au moyen des boutons de l'appareil : Polarité de sortie

Ouvrir le menu [EF] > [CFG].
Sélectionner [P-n] et régler [PnP] ou [nPn].

10.4.5.2 Paramétrage via IO-Link : Polarité de sortie

Appeler [Paramètres] > [Réglages de base].
Sélectionner [P-n] et régler [PnP] ou [nPn].

10.4.6 Suppression de faibles débits

La fonction low flow cut-off [LFC] permet de supprimer les faibles débits. Un début inférieur à la valeur LFC est considéré par le capteur comme nul ( = 0)

10.4.6.1 Paramétrage au moyen des boutons de l'appareil : Suppression de faibles débits

Ouvrir le menu [EF] > [CFG].
Sélectionner [LFC] et régler la valeur limite en dessous de laquelle un début est considéré comme nul.

10.4.6.2 Paramétrage via IO-Link: Suppression de faibles débits

Appeler [Paramètres] > [Autres réglages] > [Débit].
Sélectionner [LFC] et régler la valeur limite en dessous de laquelle un début est considéré comme nul.

10.4.7 Sens du débit

Le sens positif du début peut être définir par l'utilisateur. Ce réglage a un effet sur les fonctions suivantes :

Surveillance du volume totalisé ( Type de comptage des totalisateurs 41)
- Surveillance du sens du début au moyen d'un signal de commutation (→ Signal de commutation pour le sens du début 27).

Le sens positif du début est marqué par une flèche sur l'appareil avec l'inscription « flow direction » (réglage usine). Le sens du début peut être inverse via le paramètre [Fdir]:

+ Sens du début selon le réglage usine

- Sens du début contraire au réglage usine

10.4.7.1 Paramétrage au moyen des boutons de l'appareil : Sens du début

Ouvrir le menu [EF] > [CFG].

Sélectionner [Fdir] et régler le sens du début :

10.4.7.2 Paramétrage via IO-Link : Sens du début

Appeler [Paramètres] > [Autres réglages] > [Débit].
Selectionner [Fdir] et régler le sens du début :

10.4.8 Calibrage

Le facteur de calibrage [CGA] est utilisé pour s'adapter au comportement du fluide utilisé la compensation de viscosité du capteur selon la température. Le facteur de calibrage influence la pente de la courbe caractéristique de la mesure du débit.

La modification de la pente de la courbe caractéristique est indiquée en %. Dans le réglage usine, [CGA] = 100%. ÀpRES une modification, le calibrage peut être remis au réglage usine.

Fig. 24: Calibrage de la courbe caractéristique de mesure

1: Facteur de calibrage [CGA]
2:Valeur process
MW: Valeur mesurée
V0:courbe caractéristique de mesure selon le réglage usine
V1:courbe caractéristique de mesure 1 après calibrage
V2:courbe caractéristique de mesure 2 après calibrage

10.4.8.1 Paramétrage au moyen des boutons de l'appareil : Calibrage

Ouvrir le menu [EF] > [CFG].
Sélectionner [CGA] et régler une valeur en pourcentage entre 60 et 140% (100 % = calibrage usine).

10.4.8.2 Paramétrage via IO-Link : Calibrage

Appeler [Paramétres] > [Configuration de l'application].
Sélectionner [CGA] et régler une valeur en pourcentage entre 60 et 140% (100 % = calibrage usine).

10.4.9 Remise à zéro du totalisateur

Les totalisateurs Vol.1 et Vol.2 peuvent être remis à zéro de différentes façon :

1. Remise à zéro manuelle
2. Remise à zéro contrôle en fonction du temps
3. Remise à zéro contrôle par un signal externe
4. Remise à zéro contrôle par débordement (plage d'affichage maximum atteinte).

Le totalisateur Vol.L ne peut pas etre remis a zéro.

10.4.9.1 Paramétrage au moyen des boutons de l'appareil : Remise à zéro du totalisateur

1. Remise à zéro manuelle :

Ouvrir le menu [EF] > [TOTL].

Selectionner [rTox] > [Reset] et régler [Oui].
Le totalisateur est remis à zéro.

2. Remise à zéro contrôle en fonction du temps :

Ouvrir le menu [EF] > [TOTL].
Sélectionner [rTox], puis régler la durée en semaines (w), jours (d) ou heures (h).
Le totalisateur est remis à zéro automatiquement après la durée réglée.

3. Remise à zéro par un signal externe :

Ouvrir le menu [EF] > [OUT2].
Sélectionner [ou2] et régler l'entrée numérique : [In.D].
Sélectionner [Dln2] et régler le signal de remise à zéro :

• [HIGH]: remise à zéro selon signal haut
• [LOW]: remise à zéro selon signal bas
• [+EDG]: remise à zéro sur front montant
• [EDG]: remise à zéro sur front descendant

  Le totalisateur Vol.1 est remis à zéro à la réception du signal de remise à zéro via la broche 2.

Une remise à zéro externe est possible uniquement pour le totalisateur Vol.1.

Le paramétrage pour [DIn2] peut ultérieurement être modifié directement dans le menu principal.

4. Remise à zéro par débordement :

Ouvrir le menu [EF] > [TOTL].
Sélectionner [rTox] et régler [OFF].
Le totalisateur n'est remis à zéro que lorsque la plage d'affichage maximum de l'afficheur est dépassee.

10.4.9.2 Paramétrage via IO-Link: Remise à zéro du totalisateur

1. Remise à zéro manuelle :

Appeler [Paramètres] > [Totalisateur].
Exécuter la commande :
- [Remise à zéro totalisateur 1]
- [Remise à zéro totalisateur 2]

2. Remise à zéro contrôle en fonction du temps :

Appeler [Paramètres] > [Totalisateur].
Sélectionner [rTox], puis régler la durée en semaines (w), jours (d) ou heures (h).
Le totalisateur est remis à zéro automatiquement après la durée réglée.

3. Remise à zéro par un signal externe :

Appeler [Paramètres] > [Configuration de sortie].
Sélectionner [ou2] et régler l'entrée numérique : [In.D].
Appeler [Paramètres] > [Entée numérique 2].
Selectionner [DIn2] et regler le signal de remise a zero :

• [HIGH]: remise à zéro selon signal haut
• [LOW]: remise à zéro selon signal bas
• [+EDG]: remise à zéro sur front montant
• [EDG]: remise à zéro sur front descendant

  Le totalisateur Vol.1 est remis a zéro à la reception du signal de remise a zéro via la broche 2.

Une remise à zéro externe est possible uniquement pour le totalisateur Vol.1.

4. Remise à zéro par débordement :

Appeler [Paramétres] > [Totalisateur].
Sélectionner [rTox] et régler [OFF].
Le totalisateur n'est remis à zéro que lorsque la plage d'affichage maximum de l'afficheur est dépassee.

10.4.10 Type de comptage des totalisateurs

Pour la totalisation du volume, les totalisateurs Vol.1 et Vol.2 tiennent compte du sens du débit. Le paramètre [FProx] permet de définir les types de comptage suivants:

Tab. 1: Type de comptage des totalisateurs

[FProx] Type de comptage

0+ Les valeurs de début négatives (en opposition au sens de début marqué) ne sont pas considérées pour la totalisation.

-0 Les valeurs de début positives (correspondant au sens de début marqué) ne sont pas considérées pour la totalisation.

-+ Les valeurs de début négatives sont soustraites du volume consommé.

++ Toutes les valeurs de début sont totalisées indépendamment du sens du début.

Le type de comptage de Vol.L ne peut pas etre regle. Le Life Time Totalisator totalise tous les débits cumulés independamment du sens du débit.

Fig. 25: Prise en compte du sens du débit pour la totalisation de la quantité consommée

+Q: sens positif du débit cumulé
-Q: sens négatif du débit cumulé
V : débit cumulé absolu (= total des débits négatif et positif)
1: le débitonne au sens négatif
2: le débitonne au sens positif

Si le sens du débit est inversé, un débit cumulé minimum est pris en compte. Voir Signal de commutation pour le sens du débit ( 27) .

10.4.10.1 Paramétrage au moyen des boutons de l'appareil : Type de comptage des totalisateurs

Ouvrir le menu [EF] > [TOTL].
Sélectionner [FPro1] et régler le type de comptage pour le totalisateur Vol.1.
Selectionner [FPro2] et régler le type de comptage pour le totalisateur Vol.2.

10.4.10.2 Paramétrage via IO-Link : Type de comptage des totalisateurs

Appeler [Paramètres] > [Totalisateur].
Selectionner [FPro1] et régler le type de comptage pour le totalisateur Vol.1.
Selectionner [FPro2] et regler le type de comptage pour le totalisateur Vol.2.

10.4.11 Verrouillage / déverrouillage

L'appareil peut etre verrouille electroniquement afin d'eviter une fausse programmation.

Ce blocage évite que les réglages de l'appareil puisent être modifiés via les boutons sur l'appareil. Réglage usine : non verrouillé.

10.4.11.1 Paramétrage au moyen des boutons de l'appareil : Verrouillage / déverrouillage

Verrouiller:

S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [Loc] soit affché.

Déverrouiller :

S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [uLoc] soit affché.

10.4.11.2 Paramétrage via IO-Link : Verrouillage / déverrouillage

S'assurer que l'appareil est en mode de fonctionnement normal.
Appeler [Paramétres] > [Réglages d'affichage].
Sélectionner [Loc] et régler le verrouillage.
Ce blocage peut etre supprimé sur I'appareil.

-OU-

Appeler [Paramètres] > [Autres réglages].
Sélectionner [Bloage d'accès à l'appareil. Paramétrage local] et régler [Bloqué] ou [Débloqué].
Ce blocage ne peut etre supprimé que via IO-Link.

10.4.12 Remise à zéro de l'appareil (réinitialisation)

Il y a 2 manières de remettre l'appareil à zéro :

• [APPL] (réinitialisation de l'application): Réinitialisation du paramétrage. Ce qui suit est réinitialisé :

• tous les paramètres spécifique à l'application qui ont été modifiés. Voir : Paramètres disponibles (→ □ 20).

Si le stockage des données IO-Link est activé, cela déclenché une mise à jour des paramétres dans le maître. Cette opération reécrit sur l'appareil les paramétres configurés dans le maître. Une réinitialisation de l'application peut donc être inefficace.

• [BtB] (Back to box) : Rétablir le réglage usine. Ce qui suit est réinitialisé :

• tous les paramètres spécifique à l'application qui ont été modifiés. Voir : Paramètres disponibles (→ 20).

• Tous les paramètres d'identification de l'appareil pouvant être écrits, comme [Marquage spécifique à l'application], [Function Tag] ou [Location Tag].
• Paramétres de diagnostic, paramétres d'objet, événements.

Après la remise à zéro Back to Box, le capteur suspend la communication et les opérations de mesure jusqu'à ce que la tension soit interrompue. Le stockage des données IO-Link n'est pas déclenché.

Il est utile que vous noticez vos réglages au chapitre Réglages usine avant d'exécuter la fonction.

10.4.12.1 Paramétrage au moyen des boutons de l'appareil : Remetre l'appareil à zéro

Ouvrir le menu [EF].
Appeler [rES] et selectionner le type de remise à zéro désiré.
L'appareil redemarre.

10.4.12.2 Paramétrage via IO-Link: Remetre l'appareil à zéro

Appeler [Paramètres] > [Réglages de base].
- Exécuter la commande : [Réinitialiser l'application] ou [Back to box].
L'appareil redemarre.

10.5 Afficheur

10.5.1 Langue de l'affichage

La langue utilisée par l'afficheur peut être réglée via le paramètre [LanG].

Langues disponibles :

• DE: allemand
• EN:anglais
• ES:espagnol
  FR: français
• IT: Italien
• JP: japonais
  KOR:coreen
• PT : portugais
• RU:russe
• CN : chinois

10.5.1.1 Paramétrage au moyen des boutons de l'appareil : Langue de l'affichage

Ouvrir le menu [EF] > [DIS].
Sélectionner [LanG] et régler la langue.

10.5.1.2 Paramétrage via IO-Link : Langue de l'affichage

Appeler [Paramètres] > [Réglages de base].
Selectionner [LanG] et régler la langue.

10.5.2 Rotation de l'afficheur

Le paramètre [diS.R] permet de basculer le texte sur l'afficheur dans le sens horsaire pour uneudaillerie lisibilité.

Valeurs selektionnables :

0^ (non tourné)
·90°
·180°
·270°

10.5.2.1 Paramétrage au moyen des boutons de l'appareil : Orientation de l'affichage

Ouvrir le menu [EF] > [DIS].
Sélectionner [diS.R] et régler l'angle de rotation de l'affichage.

10.5.2.2 Paramétrage via IO-Link : Orientation de l'affichage

Appeler [Paramètres] > [Réglages d'affichage].
Selectionner [diS.R] et régler l'angle de rotation de l'affichage.

10.5.3 Luminosité de l'afficheur :

La luminosité de l'afficheur peut être régée via le paramètre [diS.B].

Valeurs sélectionnables :

25%
-50%
-75%
100%
- OFF: mode d'économie d'énergie En mode de fonctionnement, l'afficheur est désactivé. Lorsque l'afficheur est désactivé, les messages d'erreur sont indiqués via IO-Link et par la LED d'état de fonctionnement. Activation de l'affichage en appuyant sur n'importequel bouton. ÀpRES 30 s d'inactivité, l'afficheur est à nouveau désactivé.

Si l'appareil mesure une température interne élevée, la luminosité de l'afficheur est automatiquement ajustée :

Temperature interne de l'appareil >64^ : la luminosite est reduite a 25% Temperature interne de I'appareil ≥ 90^ : I'afficheur est desactive.

10.5.3.1 Paramétrage au moyen des boutons de l'appareil : Luminosité de l'afficheur :

Ouvrir le menu [EF] > [DIS].
Sélectionner [diS.B] et régler la luminosité de l'affichage.

10.5.3.2 Paramétrage via IO-Link : Luminosité de l'afficheur :

Appeler [Paramètres] > [Réglages d'affichage].
Sélectionner [diS.B] et régler la luminosité de l'affichage.

10.5.4 Fréquence de rafraîchissement de l'affichage

Le paramètre [diS.U] permet de régler la fréquence de rafraîchissement de l'affichage.

Valeurs sélectionnables :

d1: rapide
d2: moyenne
d3:lente

10.5.4.1 Paramétrage au moyen des boutons de l'appareil: Fréquence de rafraîchissement de l'affichage

Ouvrir le menu [EF] > [DIS].
Sélectionner [diS.U] et régler la fréquence de rafraîchissement.

10.5.4.2 Paramétrage via IO-Link: Fréquence de rafraîchissement de l'affichage

Appeler [Paramètres] > [Réglages d'affichage].
Sélectionner [diS.U] et régler la fréquence de rafraîchissement.

10.5.5 Agencement de l'affichage

Le paramètre [diS.L]permét de sélectionner quelles valeurs process sont indiquées par défaut sur l'afficheur.

Valeurs selectionnables :

L1: valeur process actuelle pour le débit
L2.Tem : valeur process actuelle pour le début et la température
L2.Totl : valeur process actuelle pour le débit, le totalisateur Vol.1
L3: valeur process actuelle pour le débit, la température et le totalisateur Vol.1
L4 : valeur process actuelle pour le débit, la température et le totalisateur Vol.1 et qualité du signal

Fig. 26: Agencements sélectionnables

10.5.5.1 Paramétrage au moyen des boutons de l'appareil : Agencement de l'affichage

Ouvrir le menu [EF] > [DIS].
Sélectionner [diS.L] et régler l'agencement.

10.5.5.2 Paramétrage via IO-Link: Agencement de l'affichage

Appeler [Paramètres] > [Réglages d'affichage].
Sélectionner [diS.L] et régler l'agencement.

10.5.6 Réglage des couleurs de l'affichage

La couleur des caractères de l'affichage peut être régée via le paramètre [coL.x]:

• [coL.F]: couleur des caractères pour le débit
• [coL.T] : couleur des caractères pour la température
• [coL.V]: couleur des caractères pour le totalisateur Vol.1

Couleur permanente des caractères

La couleur des caractères peut être fixée de manière permanente pour l'affichage du début, de la température ou du totalisateur :

[coL.F] / [coL.T] / [coL.V] Couleur des caractères
bk/wh noir et blanc
rEd rouge
GrEn vert
yellow jaune

Changement de couleur

Autrement, un changement de couleur peut etre regle pour l'affichage du debit et de la temperature en fonction de la valeur process actuelle :

[coL.F] / [coL.T] Couleur des caractères
r-cF rouge = valeur process dans la plage admissibl	ble vert = valeur process en dehors de la plage admissible
G-cF vert = valeur process dans la plage admissibl	le rouge = valeur process en dehors de la plage admissible

Pour la selection « Changement de couleur », les valeurs limites de la plage admissible doivent être régées :

[cFL.F]: valeur limite inférieure pour le débit

[cFH.F]: valeur limite supérieure pour le débit

[cFL.T]: valeur limite inférieure pour la température

[cFH.T]: valeur limite supérieure pour la température

Les valeurs limites [cFL.x] et [cFH.x] peuvent etre selectionnées librement dans l'etendue de mesure et sont independantes de la fonction de sortie reglee pour OUT1 et OUT2.

Fig. 27: Exemple pour le réglage [coL.x] = G-cF

10.5.6.1 Paramétrage au moyen des boutons de l'appareil: Réglage des couleurs de l'affichage

Ouvrir le menu [EF] > [DIS] > [COLR].
Sélectionner [coL.F] et désirir la couleur des caractères pour la valeur de débit :
- Couleur : [noir/blanc], [red], [green], [yellow]
- Changement de couleur : [r-cF], [G-cF]

Lors du réglage du changement de couleur avec [cFH.F] et [cFL.F], régler les valeurs limites supérieure et inférieure pour le débit.

Selectionner [coL.T] et besoinir la couleur des caractères pour la valeur de température :
- Couleur : [noir/blanc], [red], [green], [yellow]
- Changement de couleur : [r-cF], [G-cF]

Lors du réglage du changement de couleur avec [cFH.T] et [cFL.T], régler les valeurs limites supérieure et inférieure pour la température.

Sélectionner [coL.V] et désir la couleur des caractères pour la valeur du totalisateur :
Couleur:[noir/blanc],[red],[green],[yellow]).

10.5.6.2 Paramétrage via IO-Link: Réglage des couleurs de l'affichage

Appeler [Paramètres] > [Réglages d'affichage].
Sélectionner [coL.F] et désirir la couleur des caractères pour la valeur de débit :

• Couleur: [bk/wh], [red], [green], [yellow]
• Changement de couleur : [r-cF], [G-cF]

Lors du réglage du changement de couleur, régler les valeurs limites supérieure et inférieure pour le début : Sélectionner [Paramètres] > [Réglages de l'affichage] > [Fenêtre pour changement de couleur] > [Débit] et régler [cFH.F] et [cFL.F].

Sélectionner [coL.T] et désir la couleur des caractères pour la valeur de température :

• Couleur: [bk/wh], [red], [green], [yellow]
• Changement de couleur : [r-cF], [G-cF]

Lors du réglage du changement de couleur, régler les valeurs limites supérieure et inférieure pour la température : Sélectionner [Paramètres] > [Réglages de l'affichage] > [Fenêtre pour changement de couleur] > [Température] et régler [cFH.T] et [cFL.T].

Selectionner [coL.V] et besoinir la couleur des caracteteres pour la valeur du totalisateur:
- Couleur: [bk/wh], [red], [green], [yellow]

10.6 Fonctions de diagnostic

L'appareil propose une série de fonctions de diagnostic.

Les messages de diagnostic peuvent être fournis par un signal de sortie. Voir également Signal de commutation pour le diagnostic ( 27) .

Ce chapitre déscrit les fonctions de diagnostic qui fournissent des informations mais pas de signal de sortie.

10.6.1 Lire les valeurs des totalisateurs

Pour les totalisateurs Vol.1 et Vol.2, les valeurs suivantes peuvent être lues à tout moment :

• Débit cumulé actuel (= volume consommé depuis la dernière remise à zéro).
  Volume consommé avant la dernière remise à zéro.
• Temps en minutes depuis la première remise à zéro.

Pour le totalisateur Vol.L, les valeurs suivantes, déterminées sur l'ensemble de la durée de fonctionnement, peuvent être lues à tout moment :

• Débit cumulé dans le sens préfééré (= sens positif de débit).
• Débit cumulé dans le sens non préfééré (= sens négatif de début).

10.6.1.1 Lecture via les boutons de l'appareil : Valeurs des totalisateurs

Ouvrir le menu [EF] > [TOTL].
Selectionner [Vol.x] et dire les valeurs de consommation.

10.6.1.2 Lecture via IO-Link : Valeurs des totalisateurs

Appeler [Paramètres] > [Totalisateur].
Sélectionner [Vol.x] et dire les valeurs de consommation.

10.6.2 Mémoire

L'appareil sauvegarde les valeur process maximum et minimum mesurées.

La valeur actuelle peut etre lue sur I'appareil ou via I'interface IO-Link.

Valeurs selectionnables :

Valeur de débit minimale

Valeur de débit maximale
Valeur de température minimale
Valeur de température maximale

Il est utile d'effacer la mémoire des que l'appareil fonctionne dans des conditions normales pour la première fois.

10.6.2.1 Lecture via les boutons de l'appareil: Mémoire

Ouvrir le menu [EF] > [DIAG].
Lire la valeur pour la valeur process minimale et maximale.

10.6.2.2 Paramétrage via IO-Link: Mémoire

Afficher la mémoire :

Appeler [Paramétres] > [Mémoire] > [Débit] ou [Température].
Selectionner [Lo.x] ou [Hi.x] pour afficher la valeur process minimale ou maximale mesurée.

Effacer la mémoire :

Executer la commande :
- [Remise à zéro mémoires Hi.x et Lo.x]
- [Remise à zéro mémoire Lo.x]
- [Remise à zéro mémoire Hi.x]

10.6.3 Compteur hora

L'appareil sauvegarde les heures de fonctionnement depuis la première mise en service.

La valeur actuelle peut etre lue via I'interface IO-Link.

Appeler [Paramètres] > [Diagnostic].
Sélectionner[Heures de fonctionnement] et lore la valeur.

10.6.3.1 Lecture via les boutons de l'appareil : Heures de fonctionnement

Ouvrir le menu [EF] > [DIAG].
Sélectionner[Heures de fonctionnement] et dire la valeur.

10.6.3.2 Lecture via IO-Link:Heures de fonctionnement

Appeler [Paramètres] > [Diagnostic].
Sélectionner[Heures de fonctionnement] et dire la valeur.

10.6.4 Température interne

Le capteur mesure la température interne de l'appareil.

La valeur actuelle peut etre lue sur I'appareil ou via I'interface IO-Link.

Une température interne elevée est signalée comme suit par l'appareil :

• Message d'ajretissement via la LED d'etat de fonctionnement.
• Reduction de la luminosité ou désactivation de l'afficheur.

Si l'appareil mesure une température interne elevée, la luminosité de l'afficheur est automatiquement ajustée :

Température interne de l'appareil >64^ : la luminosité est réduite à 25% .

Température interne de l'appareil ≥ 90^ : l'afficheur est désactivé.

10.6.4.1 Lecture via les boutons de l'appareil : Température interne

Ouvrir le menu [EF] > [DIAG].
Sélectionner [Température interne] et dire la valeur.

10.6.4.2 Lecture via IO-Link: Température interne

Appeler [Paramètres] > [Diagnostic] > [Température].
Sélectionner [Température interne] et dire la valeur.

10.6.5 Qualité du signal

La qualité du signal du capteur peut être affectée par des irregularités dans le fluide (par exemple fortes turbulences, bulles d'air, particules ou dépôts).

L'appareil détecte la qualité du signal selon trois degrés :

Qualité du signal Explication LED d'état de fonctionnement
Normal L'appareil fonctionne sans restrictions (mode de fonction- nement normal).	allumée en vert
Faible La qualité du signal est perturbée, l'appareil reste toute fois dans la spécification.	allumée en bleu
Pas de signal Pas de flûde lié present ou le signal ne peut pas être établi. clignote en rouge

La valeur actuelle peut etre lue sur I'appareil ou via I'interface IO-Link.

En outre, la qualite du signal peut aussi etree indiquee via un signal de commutation et/ou un signal de couleur de la LED. Voir egalement :

Signal de commutation pour la qualité du signal (→ 28)
LED d'etat de fonctionnement ( 50)

10.6.5.1 Lecture via les boutons de l'appareil : Qualité du signal

Ouvrir le menu [EF] > [DIAG].
Sélectionner[Qualité du signal] et lore la valeur.

10.6.5.2 Lecture via IO-Link: Qualité du signal

Appeler [Paramètres] > [Diagnostic].
Selectionner[Qualité du signal] et lore la valeur.

10.6.6 LED d'etat de fonctionnement

L'appareil est équipé d'une LED d'état de fonctionnement qui indique les dérivés du fonctionnement normal (= cas de diagnostic) par un signal de couleur.

La fonction de la LED d'etat de fonctionnement est régliable :

[LED.M] LED d'etat de fonctionnement
On La LED est allumée en permanence	en vert en mode de fonctionnement normal, en bleu ou rouge en cas de diagnostic.
OFF La LED est eteinte en permanence,
Noti La LED est allumée/clignote seulement en cas de diagnostic, en bleu ou rouge.

Les cas de diagnostic complrennet :

• faible qualité de signal ou pas de qualité de signal. Voir également :
• Qualité du signal (→ 50).
• Messages d'advertissement ou d'erreur. Voir également :
• Messages d'alarme ( 55)
• Messages d'erreur ( 56)

10.6.6.1 Paramétrage au moyen des boutons de l'appareil : LED d'état de fonctionnement

Ouvrir le menu [EF] > [DIS].
Selectionner [LED.M] et régler la LED d'objet de fonctionnement.

10.6.6.2 Paramétrage via IO-Link : LED d'etat de fonctionnement

Appeler [Paramètres] > [Réglages d'affichage].
Sélectionner [Mode LED] et régler la LED d'objet de fonctionnement.

10.6.7 Simulation

Cette fonction permet de simuler les valeurs processafin de vérifier le signal de sortie.

Il est aussi possible de simuler des valeurs process qui mènent à un message d'erreur ou un message d'advertissement (par exemple OL : valeur process au-dessus de l'étendue de mesure).

Lors du démarrage de la simulation, les valeurs du totalisateur sont figées et ensuite le totalisateur simulé est mis à 0. La valeur de début simulée a un effet sur le totalisateur simulé. Quand la simulation est terminée, les valeurs du totalisateur initiales sont restaurées.

Pendant la simulation s'applique ce qui suit :

• La simulation n'a pas d'effet sur les valeurs process actuelles. Les sorties se comportent comme régées avant.
• La valeur initiale du totalisateur reste enregistrée sans modification, même en cas de début réel.
• Les messages d'erreur du process actuel ne sont pas affichés. IIs sont supprimés par la simulation.

Les valeurs suivantes peuvent etre simulées :

Valeurs process pour le début et la température
Valeurs process hors de I'etendue de mesure (cr.UL, UL, OL, cr.OL)

10.6.7.1 Paramétrage au moyen des boutons de l'appareil : Simulation

Ouvrir le menu [EF] > [SIM].
Selectionner [S.FLW] et régler la valeur de début à simuler.
Sélectionner [S.TMP] et régler la valeur de température à simuler.
Selectionner [S.Tim] et régler la durée de la simulation en minutes.
Selectionner [S. On] et régler la fonction :
- [On]: La simulation commence. Les valeurs sont simulées pendant la durée régée sous [S.Tim]. Annulation avec n'importe quel bouton.
- [OFF]: Simulation non active.

10.6.7.2 Paramétrage via IO-Link: Simulation

Appeler [Paramètres] > [Simulation].
Selectionner [S.Tim] et régler la durée de la simulation en minutes.
Appeler [Paramètres] > [Simulation] > [Débit].
Sélectionner [S.FLW] et régler la valeur de début à simuler ou un cas d'erreur (par exemple OL).
Appeler [Paramètres] > [Simulation] > [Température].
Sélectionner [S.TMP] et régler la valeur de température à simuler ou un cas d'erreur (par exemple OL).
Sélectionner [Ecrire sur l'appareil].
Les valeurs modifiées sont transmises à l'appareil.
Appeler [Paramètres] > [Simulation].
Executer la commande : [Demarrage de la simulation].
La simulation commence avec les valeurs régées.
Pourmettre fin à la simulation:Exécuter la commande:[Arrêt de la simulation].

10.7 Identification

10.7.1 Informations sur l'appareil

Certaines informations non modifiables concernant l'appareil sont sauvegardees sur I'appareil. En font partie :

• Nom du produit
  Famille de produits
• Fabricant
• ID du fabricant
  ID de I'appareil
• Numéro de série
• Révision du matériel et du logiciel
  Description

En outre, avec un logiciel de parametrage approprié d'autres marquages peuvent etre attribués à l'appareil via l'interface IO-Link, ils sont librement definissable avec une longueur maximale de 32 caractères. En font partie :

• Marquage spécifique à l'application
• Function Tag :
• Location Tag :

Lite /traiter les informations sur l'appareil :

Appeler [Identification].
Lire les informations concernant l'appareil ou traiter les paramètres modifiables.

10.7.1.1 Lecture via les boutons de l'appareil : Informations sur l'appareil

Ouvrir le menu [EF] > [d.InF].
Lire les informations sur l'appareil.

10.7.1.2 Lecture ou paramétrage via IO-Link: Informations sur l'appareil

Appeler [Identification].
Lire les informations concernant l'appareil ou Traits les paramétres modifiables.

10.7.2 Localisation optique

Le capteur peut être localisé à distance sur le site via l'interface IO-Link.

Quand la commande est utilisée, les LED d'etat de commutation clignotent et l'indication IO-Link clignote sur I'afficheur.

10.7.2.1 Paramétrage via IO-Link: Localisation optique

Appeler [Identification].
Exécuter la commande : [Clignotement activé].
Pourmettre fin au procedede clignotement:executer la commande:[Clignotementdésactiver].

11 Fonctionnement

Après la mise sous tension et l'écoulement du retard à la disponibilité, l'appareil passse au mode de fonctionnement normal. Il exécute ses fonctions de mesure et d'évaluation et génére des signaux de sortie selon les paramètres régés.

11.1 Affichage de la valeur process

Il est possible deCHOISIR entre differents affichages de la valeur processpendant le fonctionnement :

Appuyer sur le bouton-poussoir [▲] ou [▼].
L'afficheur permute entre l'agencement de l'affichage defini par l'utilisateur, l'affichage des totalisateurs et l'agencement standard [diS.L] = L4, voir illustration.
Aprese 30 secondes, l'appareil returne a I'agencement de I'affichage defini par I'utilisateur.

Fig. 28: Permutation entre les affichages de valeur process

1: Agencement de l'affichage tel que regle sous [diS.L].
Voir également : Agencement de l'affichage (→ □ 46). Dans cet exemple [diS.L] = L1.
2: Affichage des totalisateurs
3: Agencement de l'affichage [diS.L] = L4 :

débit, température, totalisateur Vol.1, qualité du signal

12 Correction du defaulted

L'appareil dispose de possibités étendues pour l'autodiagnostic. Il se surveille automatiquement pendant le fonctionnement.

Des averissements et des états d'erreur sont affichés même si l'afficheur est désactivé. De plus, les messages d'erreur sont disponibles via IO-Link.

Les signaux d'etat sont classifiés selon la recommendation Namur NE107.

Si plusieurs événements de diagnostic se produit simultanément, seul le message de diagnostic de l'évenement ayant la priorité la plus élevé est affché.

Des messages d'advertisement et d'erreur sont aussi indiqués comme suit par l'appareil :

• Signal de commutation si OUT1 ou OUT2 est utilisé comme sortie de diagnostic.

Voir également Signal de commutation pour le diagnostic ( 27)

• Signal de couleur de la LED d'etat de fonctionnement

Voir également : LED d'etat de fonctionnement ( 50)

En cas de defaillance de la valeur de température mesurée, la valeur de processus pour le débit est toujours disponible.

Des fonctions de diagnostic supplémentaires sont disponibles via la description de l'interface IO-Link sur documentation.ifm.com.

12.1 Messages d'alarme

Indication sur l'afficheur Affichage LED	Problème / marche à suivre
· Affichage désactivé · LED d'état de fonc	ionnement : étéinte · LED d'état de communication : étéintes	· Tension d'alimentation trop BASse. ► Vérifier la tension d'alimentation. · Affichage désactivé. ► Vérifier si le réglage [diS.B] = OFF et modifier évientuèlement le réglage. · LED d'état de fonctionnement désactivée. ► Vérifier si le réglage [LED.M] = OFF et modifier évientuèlement le réglage.
· Affichage désactivé · LED d'état de fon	ionnement : clignote en rouge	Température interne de l'appareil trop élevée. ► Refroidir l'appareil.
· Ligne de titre : Court-circuit OUT1/OUT2 · Ligne des valeurs process : ---	· LED d'état de fonctionnement : clignote en rouge · LED d'état de communication : clignote rapidement en jaune	Court-circuit des deux sorties. ► Contrôler si un court-circuit ou un courant de surcharge se produit sur OUT1 et OUT2.
· Ligne de titre : Court-circuit OUT1 · Ligne des valeurs process : ---	· LED d'état de fonctionnement : clignote en rouge · LED1 d'état de commutation : clignote rapidement en jaune	Court-circuit de la sortie 1. ► Contrôler si un court-circuit ou un courant de surcharge se produit sur OUT1.
· Ligne de titre : Court-circuit OUT2 · Ligne des valeurs process : ---	· LED d'état de fonctionnement : clignote en rouge · LED2 d'état de commutation : clignote rapidement en jaune	Court-circuit de la sortie 2. ► Contrôler si un court-circuit ou un courant de surcharge se produit sur OUT2.
· Ligne de titre : Limité inférieure · Ligne des valeurs process : UL	· LED d'état de fonctionnement : clignote en rouge	Plage d'affichage non atteinte. ► Vérifier l'étendue de mesure.
· Ligne de titre : Limité supérieure · Ligne des valeurs process : OL	· LED d'état de fonctionnement : clignote en rouge	Plage d'affichage dépassée. ► Vérifier l'étendue de mesure.
· Ligne de titre : Override actif · Ligne des valeurs process : ---	· LED d'état de fonctionnement : clignote en rouge	Une valeur process diffère de la valeur mesurée. PV est régle sur « 0», tandis que le bit Override est mis en PDOut. ► Désactiver PDOut Override.
• Ligne de titre : Qualité signal faible • Ligne des valeurs process : LOW	• LED d'état de fonctionnement : allumée en bleu	Qualité signal faible. ► Démonter l'appareil et y vérifier la présence de dépôts. ► Vérifier la présence d'influences perturbant l'application (bulles d'air/ particules).
• Ligne de titre : • Ligne des valeurs process : • IO-Link	• LED d'état de communication : clignoterapidement en jaune	La fonction IO-Link pour l'identification optique de l'appareil est active. ► Déspectiver la fonction IO-Link.
• Ligne de titre : Simulation • Ligne des valeurs process : ---	• LED d'état de fonctionnement : allumée en vert	Simulation active. ► Mettre fin à la simulation.
• Ligne de titre : Verrouillage via boutons. • Ligne des valeurs process : ---		Boutons de réglage sur l'appareil verrouillés, modification des paramètres refusée. ► Déverrouiller l'appareil à l'aide des boutons.
• Ligne de titre : Verrouillage via système • Ligne des valeurs process : ---		Boutons de réglage verrouillés via le logiciel de paramétrage, la modification des paramètres est refusée. ► Déverrouiller l'appareil via l'interface IO-Link au moyen du logiciel de paramétrage.
• Ligne de titre : Verrouillage via communication • Ligne des valeurs process : ---		Le paramétrage via les boutons est bloqué, le paramétrage via la communication IO-Link est actif. ► Terminer le paramétrage via la communication IO-Link.

En cas de défaut les sorties se comportent selon le réglage [FOU] = OU. Exception : Court-circuit.

12.2 Messages d'erreur

Indication sur l'afficheur Affichage LED	Problème / marche à suivre
• Ligne de titre: Défaut du matériel • Ligne des valeurs process: ERROR	• LED d'état de fonctionnement: allumée en rouge	Appareil défectueux / mauvais fonctionnement. ► Remplacer l'appareil.
• Ligne de titre: Défaut de signal • Ligne des valeurs process: NO SIGNAL	• LED d'état de fonctionnement: clignote en rouge	Pas de fluide présente ou qualité du si-gnal trop faible en raison de perturba-tions dans la longueur de mesure. ► Vérifier si du fluide se trouve dans le tube du capteur. ► Démonter l'appareil et vérifier la présence de dépôts. ► Vérifier la présence d'inflUences perturbant l'application (bulles d'air/ particules).
• Ligne de titre: Défaut de paramètre • Ligne des valeurs process: PARA	• LED d'état de fonctionnement: clignote en rouge	Paramétrage en dehors de la plage va- lable. ► Vérifier le paramétrage.
• Ligne de titre: Limité supérieure crit. • Ligne des valeurs process: cr.0L	• LED d'état de fonctionnement: clignote en rouge	Plage de détéction dépassée. ► Vérifier l'étendue de mesure.
• Ligne de titre: Limité inférieure crit. • Ligne des valeurs process: cr.UL	• LED d'état de fonctionnement: clignote en rouge	Plage de détéction non atteinte. ► Vérifier l'étendue de mesure.

En cas d'erreur, les sorties se comportent selon leur réglage sous [FOU].

13 Maintenance, réparation et élimination

Cet apparéil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

14 Reglages usine

Paramètre SU80	20	SU8021SU8621	SU2020	SU2021SU2621	SU9020SU9021	SU9621
SP1 / FH1 48 l/m	n 12,68 gal/min 20	0 l/min 52,83 gal/min 55 l/min 14,53	gal/min
rP1 / FL1 45,5 l/m	min 12,02 gal/min	189,6 l/min 50,09 gal/min 52,1 l/min 1	3,77 gal/min
SP2 / FH2 96 l/m	n 25,36 gal/min 40	0 l/min 105,67 gal/min 110 l/min 29,06 gal/min
rP2 / FL2 93,5 l/m	min 24,7 gal/min 38	9,6 l/min 102,92 gal/min 107,1 l/min	28,3 gal/min
FSP1 -20 °C -4 °F	-20 °C -4 °F -20	C -4 °F
FEP1 240 l/min 6	3,4 gal/min 1000 l/min 264,17 gal/min	275 l/min 72,65 gal/min
FrP1 1000 Hz 10	00 Hz 1000 Hz 10	00 Hz 1000 Hz 1000 Hz
ImPS1	0,1 L	0,1 gal	0,1 L	0,1 gal	0,1 L	0,1 gal
ImPR1	YES	YES	YES	YES	YES	YES
ImPS2	0,1 L	0,1 gal	0,1 L	0,1 gal	0,1 L	0,1 gal
ImPR2	YES	YES	YES	YES	YES	YES
ASP2	0 l/min	0 gal/min	0 l/min	0 gal/min	0 l/min	0 gal/min
AEP2	240 l/min	63,4 gal/min	1000 l/min	264,17 gal/min	275 l/min	72,65 gal/min
DIn2	+EDG	+EDG	+EDG	+EDG	+EDG	+EDG
SEL1	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW
ou1	HNO HNO HNO	HNO HNO HNO
dFU1	Fdir	Fdir	Fdir	Fdir	Fdir	Fdir
FOU1	OFF	OFF	OFF	OFF	OFF	OFF
SEL2	FLOW	FLOW	FLOW	FLOW	FLOW	FLOW
ou2	I	I	I	I	I	I
dFU2	Fdir	Fdir	Fdir	Fdir	Fdir	Fdir
FOU2	OFF	OFF	OFF	OFF	OFF	OFF
uni.F	l/min	gal/min	l/min	gal/min	l/min	gal/min
uni.T	°C	°F	°C	°F	°C	°F
DAP	0,6 s 0,6 s 0,6 s 0,6 s 0,6 s 0,6 s 0,6 s 0,6 s 0,6 s 0,6 s 0,6 s 0,6 s 0,6 s 0,6 s 0,6 s 0,6 s 0,6 s 0,6 s 0,6 s 0,6 s 0,6 s
P-n	PnP	PnP	PnP	PnP	PnP	PnP
LFC	1 l/min	0,26 gal/min	5 l/min	1,32 gal/min	1 l/min	0,26 gal/min
Fdir	+	+	+	+	+	+
CGA 100 % 100 %	% 100 % 100 %	100 %	100 %
rTo1	OFF	OFF	OFF	OFF	OFF	OFF
rTo2	OFF	OFF	OFF	OFF	OFF	OFF
FPro1	0+	0+	0+	0+	0+	0+
FPro2	0+	0+	0+	0+	0+	0+
LanG	EN	EN	EN	EN	EN	EN
diS.L	L2.Totl L2.Totl L2.Totl L2.Totl L2.Totl L2.Totl L2.Totl L2.Totl L2.Totl L2.Totl L2.Totl L2.Totl L2.Totl L2.Totl L2.Totl L2.Totl L2.Totl L2.Totl L2.Totl L2.Totl L2.Totl
diS.U	d3	d3	d3	d3	d3	d3
diS.R	0°	0°	0°	0°	0°	0°
diS.B	75 %	75 %	75 %	75 %	75 %	75 %
coL.F	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh
coL.T	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh
coL.V	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh	bk/wh
LED-Mode	On	On	On	On	On	On

Paramètre SU8020	SU8021SU8621	SU2020	SU2021SU2621	SU9020SU9021	SU9621
S.FLW 120 l/min	31,7 gal/min 500	/min 132,09 gal/m	n 137,5 l/min 36,32	gal/min
S.TMP 40 °C 104 °F	40 °C 104 °F
S.Tim 3 min 3 min	n 3 min 3 min 3 min	n 3 min
S.On OFF OFF	OFF OFF OFF OFF
Loc uLoc uLoc uLoc uLoc uLoc
