MODE D'EMPLOI OJ5020 IFM

Notice d'utilisation Barreau photoélectrique

efector200

OJ50xx Laser

Contenu

1 Remarque préliminaire 3 1.1 Symboles utilisés 3 2 Consignes de sécurité 3 3 Fonctionnement et caractéristiques 4 4 Montage 4 4.1 Montage du clip de fixation fourni 5 5 Raccordement électrique 6 6 Mise en service 6 7 Réglages 7 7.1 Réglage de la sensibilité pour des objets stationnaires 7 7.2 Réglage de la sensibilité pour des objets en mouvement 8 7.3 Réglage de la sensibilité maximale 9 7.4 Verrou électronique 9 7.5 Programmation de la fonction de sortie 9 8 Fonctionnement 10 9 Maintenance, réparation et élimination 10

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat → Récurrence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

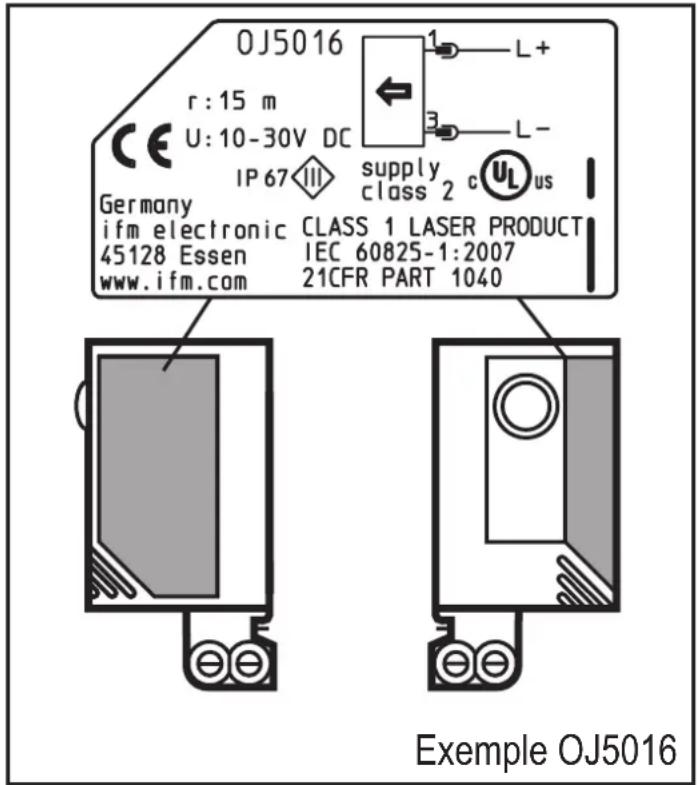

Selon culus

Attention - L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les présentes exigences peut être la cause d'une exposition à un rayonnement dangereux.

Lumière laser visible ; APPAREIL À LASER DE CLASSE 1.

CEI 60825-1:2007

Conforme à 21 CFR Part 1040.10 à l'exception des déviations suivantes

Laser Notice No. 50, juin 2007.

3 Fonctionnement et caractéristiques

Le barrage photoélectrique détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée ("range") : étiquette.

4 Montage

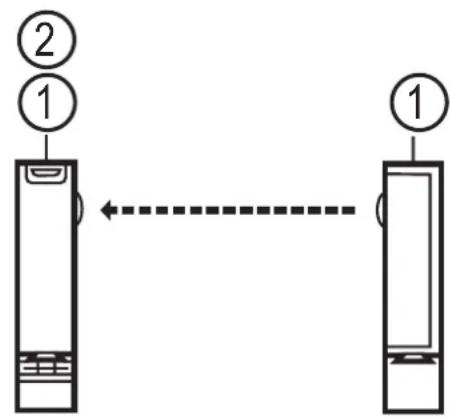

Récepteur Émetteur Récepteur Émetteur

LED1:

bouton de réglage (sur l'émetteur sans fonction)2:

• Dans les paragraphes suivants, le montage et le réglage sont décrits à l'aide de la version front.

Les fonctions des appareils avec version side sont identiques.

Fixer le récepteur (OJELxx) à l'aide d'un dispositif de fixation.

Orienter l'émetteur (OJSLxx) vers le récepteur et le fixer de la même manière. La portée maximale n'est atteinte qu'en cas d'orientation correcte.

Fixer l'appareil de manière à ce que la position de montage ne puisse pas changer (éviter les fortes vibrations!).

Les appareils laser avec un très petit diamètre du spot lumineux sont fortement focalisés; de très faibles changements de la position peuvent ainsi mener à un déréglage.

La position optique du faisceau laser peut s'infléchir légèrement de l'axe mécanique. Pour cette raison, l'emploi des équerres de fixation réglage fin E20975 (détection frontale) ou E20976 (détection latérale) est recommandé.

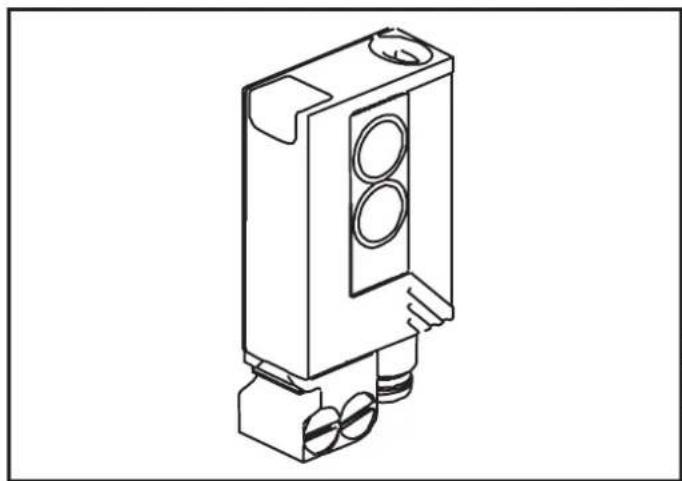

4.1 Montage du clip de fixation fourni

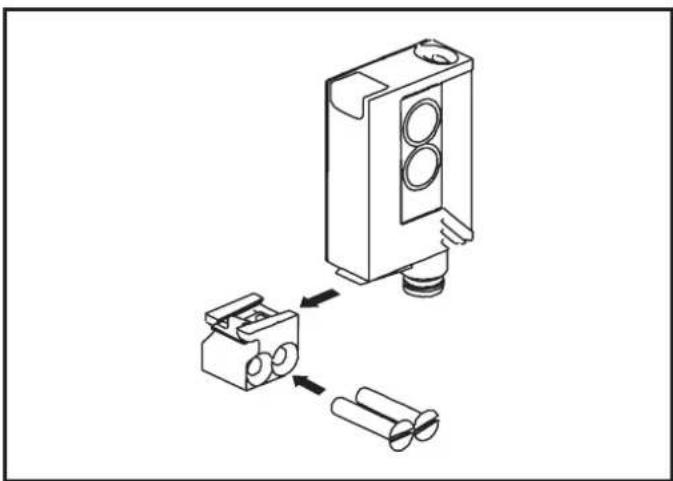

Serrer le clip de fixation avec les vis fournies et glisser l'appareil dans le guide du clip jusqu'au clic du desserr.

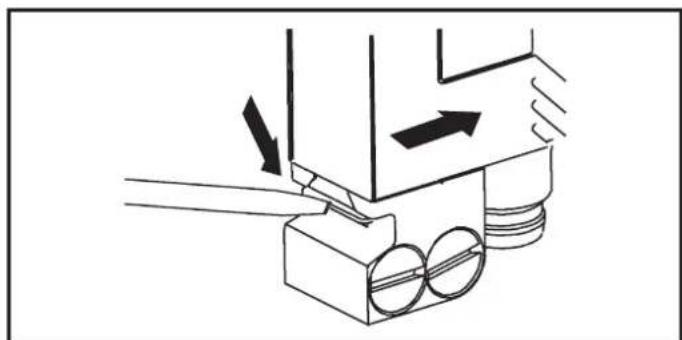

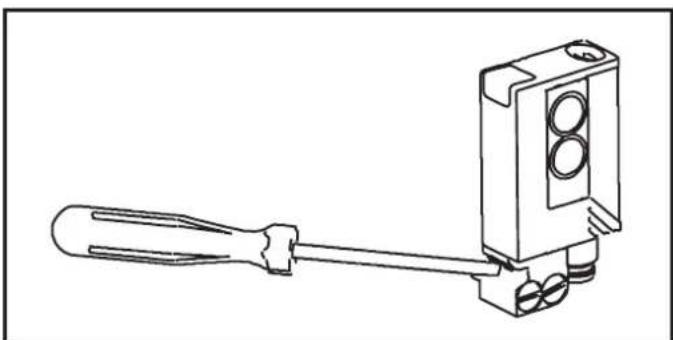

Pour desserrer l'appareil, appuyer le ressort vers le bas à l'aide d'un tournevis et enlever l'appareil du clip de fixation.

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Assurer une alimentation en tension selon EN 50178.

Mettre l'installation hors tension.

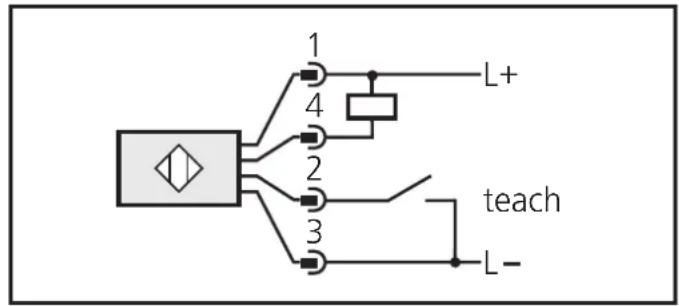

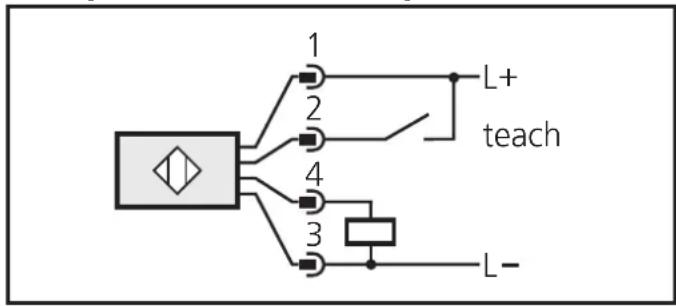

Raccorder l'appareil comme suit : ▲

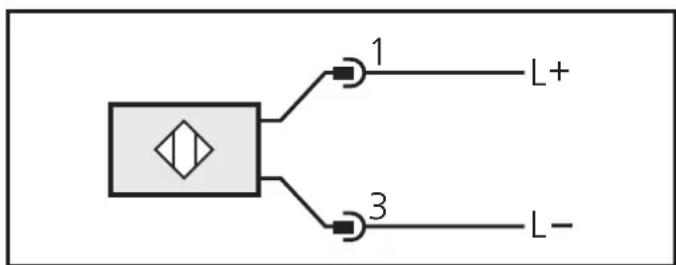

Émetteur DC

Programmation de la fonction de sortie par bouton de réglage ou fil teach ( 7.5 Programmation de la fonction de sortie).

6 Mise en service

Le barrage photoélectrique est opérationnel sans règles supplémentaires (plug and play) et est réglé à la portée maximale. Cela signifie que le barrage photoélectrique opère avec la capacité de réserve maximale. Les règles décrits ci-dessous ne sont nécessaires que si un objet partiellement transparent ou un petit objet est à détecter.

7.1 Réglage de la sensibilité pour des objets stationnaires*

1	Passer l'appareil dans le mode programmation. Appuyer pendant env. 2 s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance. > L'appareil est en mode de programmation. >

2	Régler la sensibilité avec l'objet. Appuyer 1 x. → ← →
	Les LED jaune et verte s'éteignent pendant env. 1 s, ensuite elles clignotent en > alternance.

3	Réglage de la sensibilité sans objet. Appuyer 1 x. ←→
	Les LED jaune et verte s'éteignent pendant env. 1 s. > Après environ 3 s, la LED verte est allumée. > L'appareil est en mode de fonctionnement. >

Les réglages 2 et 3 peuvent aussi être effectués dans l'ordre inverse.

• La sensibilité peut également être réglée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante. Information : Si le réglage via le fil teach n'était pas possible, la sortie est commutée pendant 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité.

Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissement et le signal d'éclairage ont presque la même intensité), la LED rouge clignote après étape 3 pendant env. 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité. Si le bouton de réglage n'est pas touché pendant 15 min lors de la programmation, l'appareil repasse en mode de fonctionnement sans changer la sensibilité.

7.2 Réglage de la sensibilité pour des objets en mouvement*

1	Passer l'appareil dans le mode programmation. Appuyer pendant env. 2 s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance. > L'appareil est en mode de programmation. >

2	Faire passer les objets dans la zone de détction de la lentille pendant la mesure (env. 1 s) (nombre des objets entre min. 8 Hz et fréquence de commutation max.). Appuyer 1 x. ←→ ↓
	Les LED jaune et verte s'éteignent pendant env. 1 s, ensuite elles clignotent en > alternance.

3	Faire passer les objets dans la zone de détction de la lentille pendant la mesure (env. 1 s) (nombre des objets entre min. 8 Hz et fréquence de commutation max.). Appuyer 1 x. ←→
	Les LED jaune et verte s'éteignent pendant env. 1 s. > Après environ 3 s, la LED verte est allumée. > L'appareil est en mode de fonctionnement. >

• La sensibilité peut également être régée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

Information: Si le réglage via le fil teach n'était pas possible, la sortie est commutée pendant 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité.

Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissement et le signal d'éclairagement ont presque la même intensité), la LED rouge clignote après étape 3 pendant env. Si le bouton de réglage n'est pas touché pendant 15 min lors de la programmation, l'appareil repasse en mode de fonctionnement sans changer la sensibilité.

7.3 Réglage de la sensibilité maximale*

Passer l'appareil dans le mode programmation (→ étape 1).

Interrompre le faisceau.

Appuyer 2 x sur le bouton de réglage (→ étapes 2 et 3).

• La sensibilité maximale peut également être régée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

7.4 Verrou électronique

Pour verrouiller, le fil teach est activé pendant env. 15 s à 20 s.*

Pour déverrouiller, le fil teach est activé de nouveau pendant env. 15 s à 20 s.*

• Pour activer la fonction, le fil teach (broche 2 / WH) est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

7.5 Programmation de la fonction de sortie*

Appuyer pendant 10 s.

→

Après 2 s la LED rouge commence à > clignoter rapidement. Ensuite, les LED jaune et verte clignotent > en alternance. Après 10 s toutes les LED s'éteignent, la > fonction de sortie a changé d'éclairament à obscurissement (ou vice versa).

• La fonction de sortie peut également être programmée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

8 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.

Affichage par LED.

LED verte allumée L'appareil est opérationnel.
LED jaune allumée $ortie commutée.
LED rouge allumée	Perturbation lors de la détction de l'objet, par ex. déréglage, encras- sement des lentilles
LED jaune + rouge	Clignotent en alternance, 2 Hz : sortie court-circuitée. Clignotent en alternance, 1 Hz : perturbation interne. -sortie non commutée).

9 Maintenance, réparation et élimination

Dégager les lentilles de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abimer la matière plastique.

Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouve aucun composant réparable par l'utilisateur.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
