MODE D'EMPLOI OJ5136 IFM

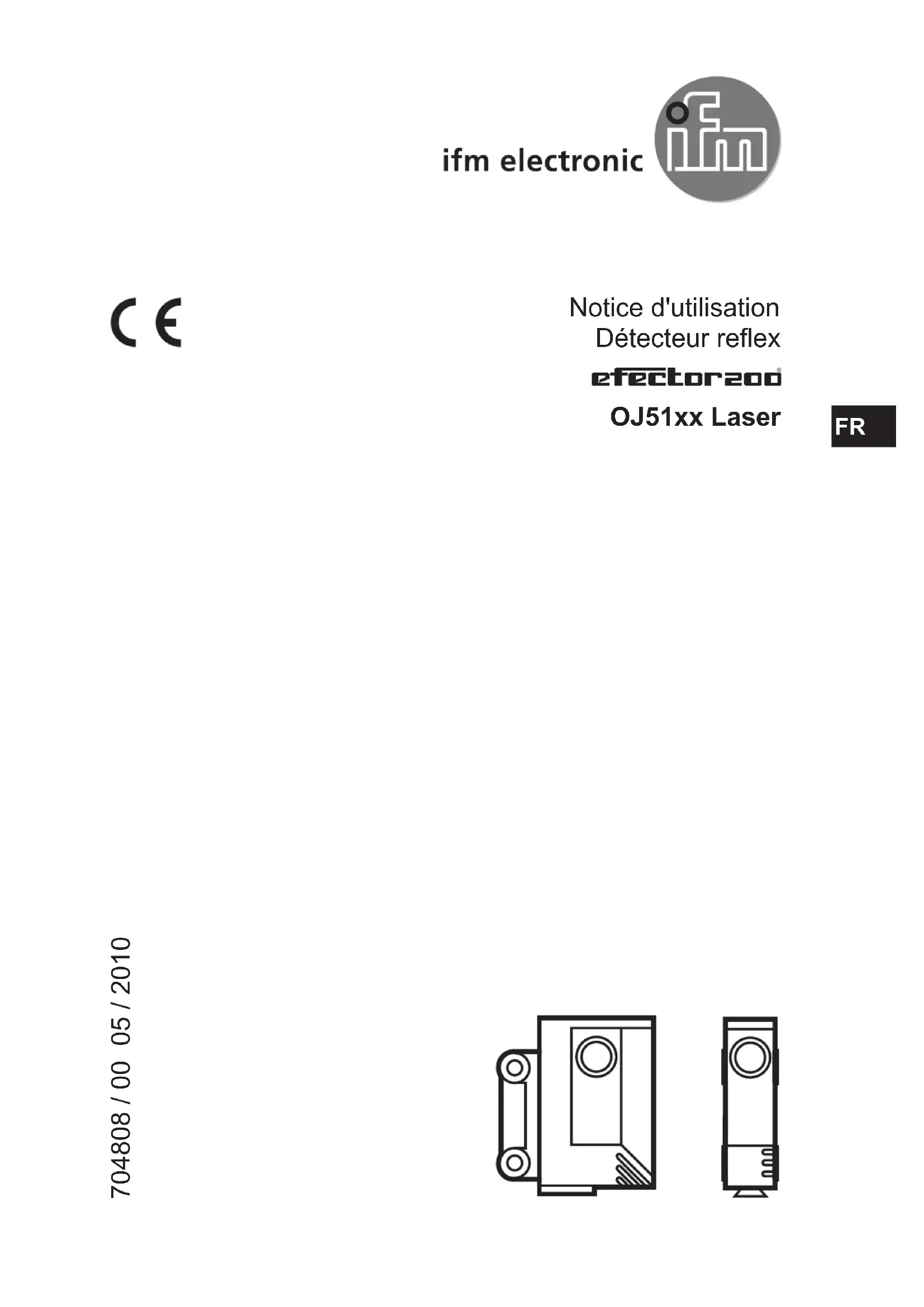

Notice d'utilisation

Détecteur reflex

efector200

OJ51xx Laser

FR

704808 / 00 05 / 2010

1 Remarque préliminaire ....3
1.1 Symboles utilisés ....3
2 Consignes de sécurité ....3
3 Fonctionnement et caractéristiques....4
4 Montage....4
5 Raccordement électrique....5
6 Mise en service....5
7 Réglages 6
7.1 Réglage de la sensibilité pour des objets stationnaires* ......6
7.2 Réglage de la sensibilité pour des objets en mouvement* ....7
7.3 Réglage de la sensibilité maximale* ....8
7.4 Verrou électronique ....8
7.5 Programmation de la fonction de sortie* ....8
8 Fonctionnement 9
9 Maintenance, réparation et élimination....9

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat
→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

Selon cULus

Attention - L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les présentes exigences peuvent être la cause d'une exposition à un rayonnement dangereux.

Lumière laser visible ; APPAREIL À LASER DE CLASSE 1.

CEI 60825-1 : 2007

Conforme à 21 CFR Part 1040.10 à l'exception des déviations suivant

Laser Notice No. 50, juin 2007.

Position de l'étiquette du produit Panneau indicateur

3 Fonctionnement et caractéristiques

En combinaison avec un réflecteur "nid d'abeille" ou une bande adhésive, le détecteur reflex détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée ("range") : → étiquette (sur réflecteur "nid d'abeille " 50 mm x 50 mm).

Les appareils fortement focalisés détectent des très petits objets. Pour cette raison, un réflecteur "nid d'abeille" approprié (par ex. E20722) doit être utilisé.

4 Montage

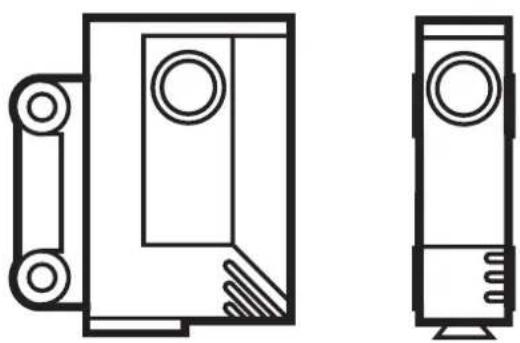

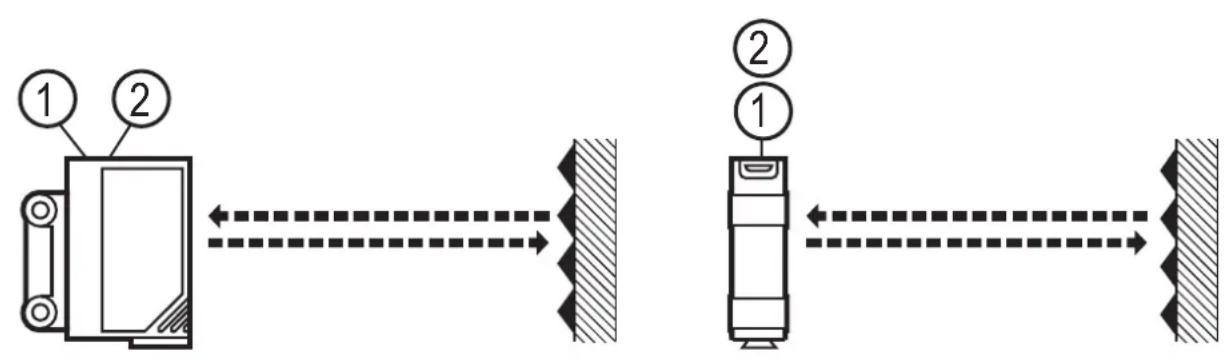

Version side* Version front*

* Dans les paragraphes suivants le montage et le réglage sont décrits à l'aide de la version front.

Les fonctions des appareils avec version side sont identiques.

Fixer le réflecteur "nid d'abeille" ou la bande adhésive.

▶ Orienter le détecteur reflex et le fixer à l'aide d'un dispositif de fixation ; le spot lumineux doit rencontrer le réflecteur " nid d'abeille ".

Portée maximale seulement en cas d'orientation exacte.

Fixer l'appareil de manière à ce que la position de montage ne puisse pas changer (éviter les fortes vibrations !).

Les appareils laser avec un très petit diamètre du spot lumineux sont fortement focalisés ; de très petits changements de la position peuvent ainsi mener à un déréglage.

La position optique du faisceau laser peut s'infléchir légèrement de l'axe mécanique. Pour cette raison, l'emploi des équerres de fixation réglage fin E21225 (détection frontale) ou E21226 (détection latérale) est recommandé.

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Assurer une alimentation en tension selon EN 50178.

Mettre l'installation hors tension. ▶

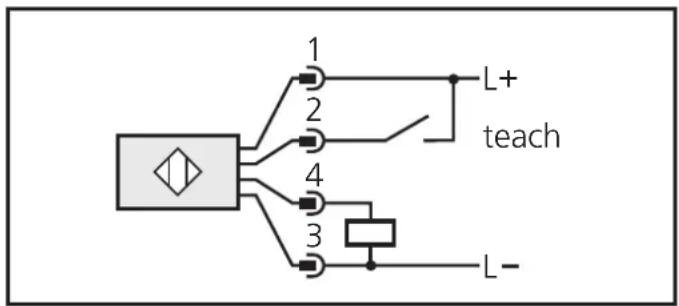

Raccorder l'appareil comme suit : ▶

DC PNP

Programmation de la fonction de sortie par bouton de réglage ou fil teach ( 7.5 Programmation de la fonction de sortie).

6 Mise en service

Le détecteur reflex est opérationnel sans réglages supplémentaires (plug and play) et, est réglé à la portée maximale. Cela signifie que le détecteur reflex opère avec la capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si un objet partiellement transparent ou un petit objet est à détecter.

7 Réglages

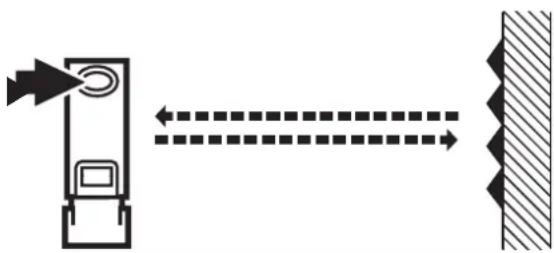

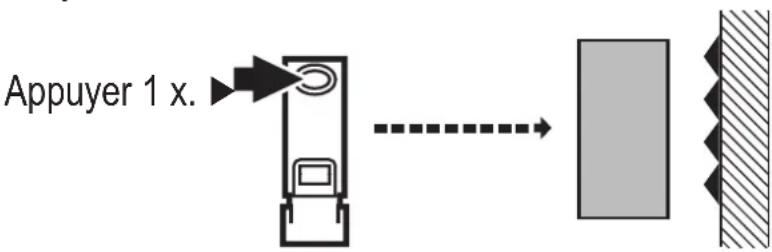

7.1 Réglage de la sensibilité pour des objets stationnaires\*

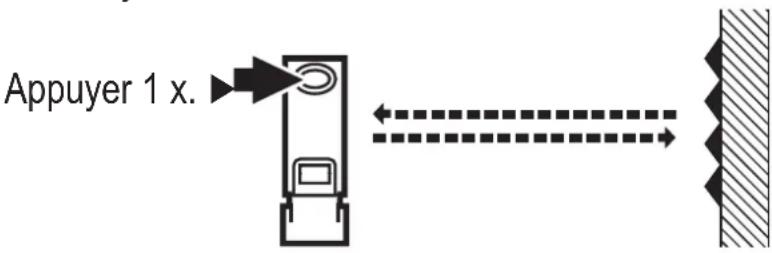

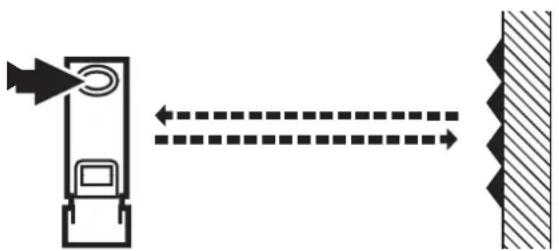

1	Passer l'appareil dans le mode programmation. Appuyer pendant env. 2 s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance. > L'appareil est en mode de programmation. >

2	Régler la sensibilité avec l'objet.
	Les LED jaune et verte s'éteignent pendant env. 1 s, ensuite elles clignotent en > alternance.

3	Réglage de la sensibilité sans objet.
	Les LED jaune et verte s'éteignent pendant env. 1 s, après env. 3 s la LED verte >s'allume.L'appareil est en mode de fonctionnement. >

Les réglages 2 et 3 peuvent aussi être effectués dans l'ordre inverse.

* La sensibilité peut également être réglée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante. Information : Si le réglage via le fil teach n'était pas possible, la sortie est commutée pendant 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité.

Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissement et le signal d'éclairement ont presque la même intensité), la LED rouge clignote après étape 3 pendant env. 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité. Si le bouton de réglage n'est pas touché pendant 15 min lors de la programmation, l'appareil repasse en mode de fonctionnement sans changer la sensibilité.

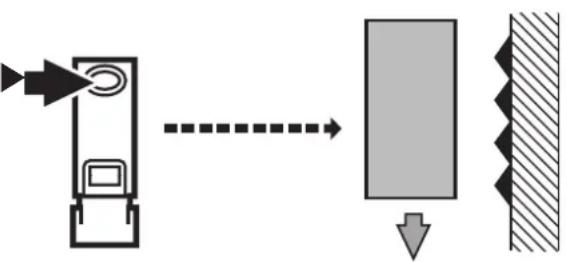

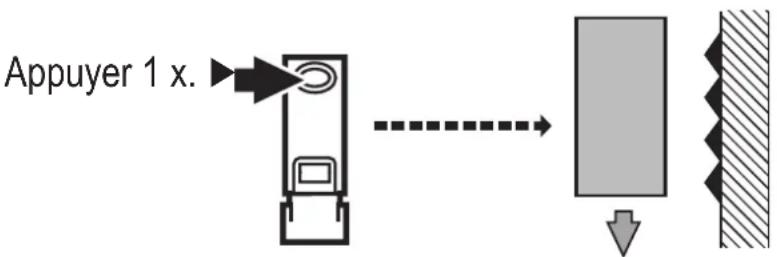

7.2 Réglage de la sensibilité pour des objets en mouvement\*

1	Passer l'appareil dans le mode programmation. Appuyer pendant env. 2 s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance. > L'appareil est en mode de programmation. >

2	Faire passer les objets dans la zone de détection de la lentille pendant la mesure (env. 1 s) (nombre des objets entre min. 8 Hz et fréquence de commutation max.).
	Les LED jaune et verte s'éteignent pendant env. 1 s, ensuite elles clignotent en > alternance.

3	Faire passer les objets dans la zone de détection de la lentille pendant la mesure (env. 1 s) (nombre des objets entre min. 8 Hz et fréquence de commutation max.).
	Appuyer 1 x. |
	Les LED jaune et verte s'éteignent pendant env. 1 s, après env. 3 s la LED verte > s'allume.L'appareil est en mode de fonctionnement. >

* La sensibilité peut également être réglée de la même manière via le fil teach (broche

2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante. Information : Si le réglage via le fil teach n'était pas possible, la sortie est commutée pendant 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité.

Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissement et le signal d'éclairement ont presque la même intensité), la LED rouge clignote après étape 3 pendant env. 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité.

Si le bouton de réglage n'est pas touché pendant 15 min lors de la programmation, l'appareil repasse en mode de fonctionnement sans changer la sensibilité.

7.3 Réglage de la sensibilité maximale\*

Passer l'appareil dans le mode programmation. (→ étape 1).

Aligner l'appareil de façon à ce qu'aucune lumière ne soit réfléchie.

Appuyer 2 x sur le bouton de réglage (→ étapes 2 et 3). ▶

* La sensibilité peut également être réglée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

7.4 Verrou électronique

Pour verrouiller, le fil teach est activé pendant env. 15 s à 20 s.*

Pour déverrouiller, le fil teach est activé de nouveau pendant env. 15 s à 20 s*.

* Pour activer la fonction, le fil teach (broche 2 / WH) est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 / BU) pour les appareils NPN pendant la période correspondante.

7.5 Programmation de la fonction de sortie\*

Appuyer pendant 10 s.

Après 2 s la LED rouge commence à > clignoter rapidement.

Ensuite, les LED jaune et verte cligno- > tent en alternance.

Après 10 s toutes les LED s'étei- > gnent, la fonction de sortie a changé d'éclairement à obscurcissement (ou vice versa).

* La fonction de sortie peut également être programmée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les appareils PNP et à L- (broche 3 /BU) pour les appareils NPN pendant la période correspondante.

8 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.

Affichage par LED. >

LED verte allumée L'appareil est opérationnel.
LED jaune allumée Sortie commutée.
LED rouge allumée	Perturbation lors de la détection de l'objet, par ex. déréglage, encrassement des lentilles
LED jaune + rouge	Clignotent en alternance, 2 Hz : sortie court-circuitée.Clignotent en alternance, 1 Hz : perturbation interne.(sortie non commutée).

9 Maintenance, réparation et élimination

Dégager les lentilles de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient ▶ abîmer la matière plastique.

Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouve aucun composant réparable par l'utilisateur.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
