Type de produit	Barrière photoélectrique
Marque	IFM
Modèle	O6S300
Catégorie	Barrière photoélectrique
Fonction principale	Détection sans contact d'objets et de matières avec signal de commutation
Type de sortie	PNP ou NPN (selon variante)
Tension d'alimentation	Selon EN 50178 (typique 10-30 V DC)
Indicateurs LED	LED verte : fonctionnement et signal stable ; LED jaune : sortie active
Réglages	Potentiomètre de sensibilité et commutateur de fonction sortie (éclairement/obscurcissement)
Portée maximale	Non spécifiée ; portée max. avec orientation exacte
Raccordement électrique	Connecteur M8 ou M12, ou câble (brun, bleu, noir)
Montage	Émetteur et récepteur montés à l'aide de dispositifs de fixation, orientés l'un vers l'autre
Matériau du boîtier	Non spécifié (plastique probable)
Dimensions	Non spécifiées (type industriel standard)
Poids	Non spécifié
Entretien et nettoyage	Nettoyer la lentille sans solvants ni produits agressifs ; éviter les produits abîmant le plastique
Sécurité	Montage par un électricien qualifié ; respecter les règlements nationaux et internationaux ; coupure de l'alimentation avant raccordement
Pièces détachées et réparabilité	Réparation uniquement par le fabricant ; pas de pièces détachées disponibles pour l'utilisateur
Élimination	Élimination écologique selon les règlements nationaux
Informations générales	Fiche technique et informations supplémentaires sur www.ifm.com

FOIRE AUX QUESTIONS - O6S300 IFM

Comment monter correctement la barrière photoélectrique O6S300 ?

Montez d'abord le récepteur (O6E...) avec un dispositif de fixation. Orientez ensuite l'émetteur (O6S...) vers le récepteur et fixez-le. La portée maximale n'est atteinte qu'avec une orientation exacte.

Quelles sont les couleurs des fils pour le raccordement électrique ?

Les couleurs standard sont : BN = brun (L+), BU = bleu (L-), BK = noir (sortie). Pour l'émetteur, seuls le brun et le bleu sont utilisés.

Comment régler la sensibilité de la barrière ?

Utilisez le potentiomètre situé sur le récepteur. Tournez dans le sens horaire pour augmenter la sensibilité, dans le sens anti-horaire pour la réduire.

Que signifient les LED verte et jaune ?

La LED verte indique que l'appareil est sous tension et que le signal est stable. La LED jaune s'allume lorsque la sortie de commutation est active (objet détecté en mode obscurcissement, ou absence d'objet en mode éclairement).

Comment configurer la fonction de sortie (éclairement ou obscurcissement) ?

Sur le récepteur, un commutateur permet de sélectionner le mode : position D pour obscurcissement (sortie active quand un objet est détecté), position L pour éclairement (sortie active quand aucun objet n'est détecté).

Quel type d'alimentation électrique est nécessaire ?

L'alimentation doit être conforme à la norme EN 50178. La tension typique est de 10 à 30 V DC. Assurez-vous que l'installation est hors tension avant le raccordement.

Comment entretenir la barrière photoélectrique ?

Nettoyez régulièrement la lentille avec un chiffon doux. N'utilisez pas de solvants ni de produits qui pourraient endommager les parties en plastique.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation et l'orientation. Si le problème persiste, l'appareil ne doit être réparé que par le fabricant. Ne tentez pas de réparation vous-même.

La barrière fonctionne-t-elle avec des objets transparents ?

Oui, mais la portée et la fiabilité peuvent être réduites. La détection sans contact fonctionne pour la plupart des matières, y compris les objets transparents, mais peut nécessiter un réglage de sensibilité.

Où trouver la notice complète ou des informations techniques supplémentaires ?

La notice complète est disponible en téléchargement gratuit sur notice-facile.com. Pour les données techniques détaillées, consultez le site web d'IFM : www.ifm.com.

MODE D'EMPLOI O6S300 IFM

Notice d'utilisation

Barrage photoélectrique

efector200

O6E3 / O6S3

FR

O6E300 / 02 11 / 2015

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

2 Fonctionnement et caractéristiques

Le barrage photoélectrique détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

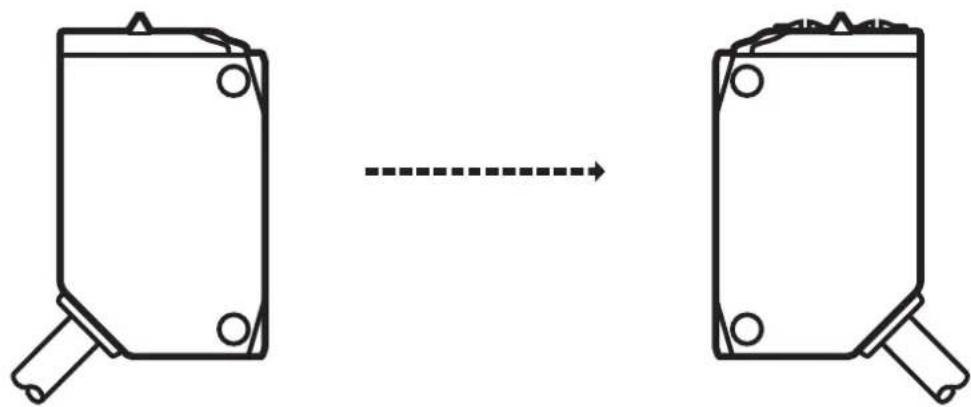

3 Montage

Monter le récepteur (O6E...) à l'aide d'un dispositif de fixation.

▶ Orienter l'émetteur (O6S ...) vers le récepteur et le fixer de la même manière. Portée maximale seulement en cas d'orientation exacte.

4 Eléments de service et d'indication

1: LED jaune - sortie de commutation active
2: potentiomètre de réglage sensibilité
3: LED verte - fonctionnement
4: commutateur fonction de sortie

4.1 Affichage de stabilité

La LED verte s'allume en cas de tension d'alimentation fournie et signal stable du détecteur.

	signal stable	seuil de commutation		signal stable
éclairement
LED verte allumée éteinte éteinte allumée
LED jaune	allumée	allu-mée	éteinte éteinte
obscurcissement
LED verte allumée éteinte éteinte allumée
LED jaune	éteinte éteinte		allu-mée	allumée

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Assurer une alimentation en tension selon EN 50178.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

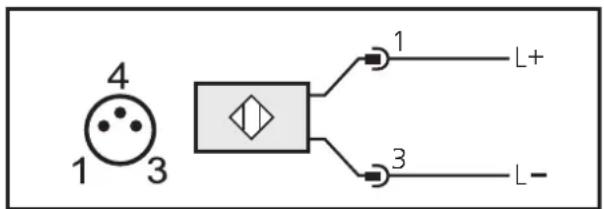

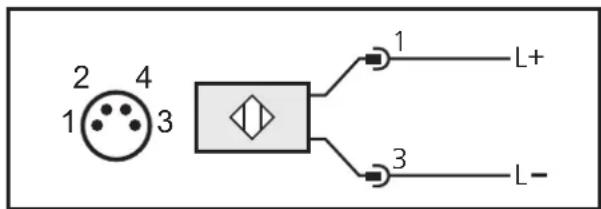

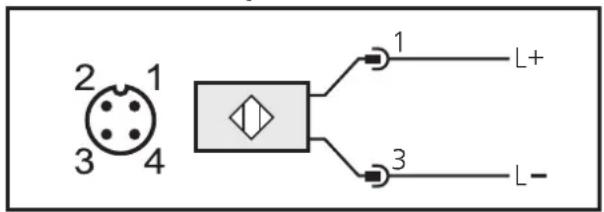

5.1 Emetteur

Connecteur déporté M12 Câble *

Connecteur M8, 3 broches Connecteur M8, 4 broches

* Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

5.2 Récepteur

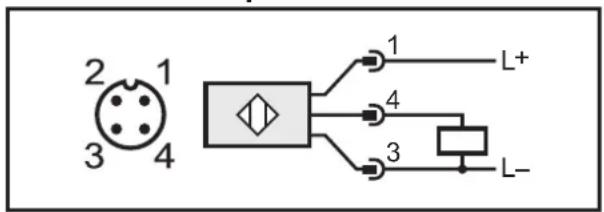

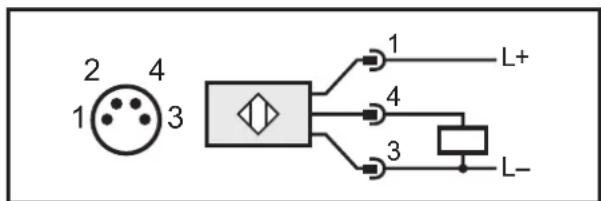

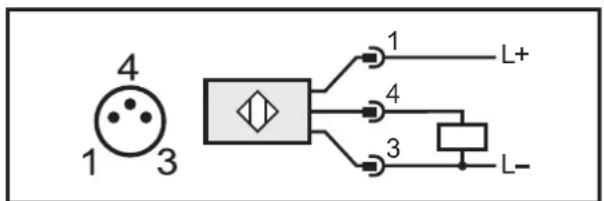

5.2.1 PNP

Connecteur déporté M12 Câble *

Connecteur M8, 3 broches Connecteur M8, 4 broches

* Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

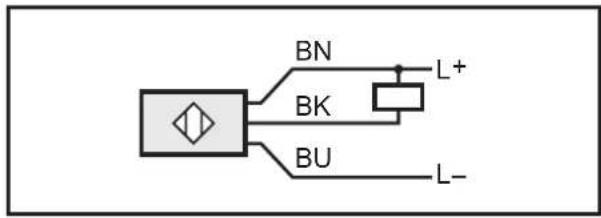

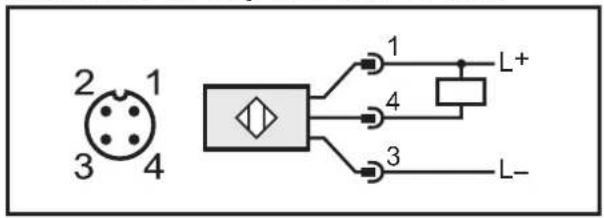

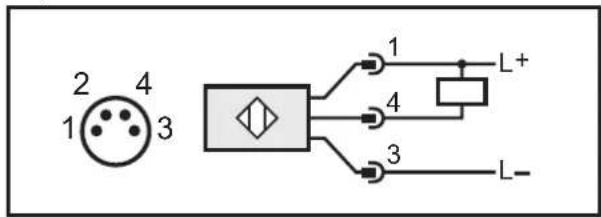

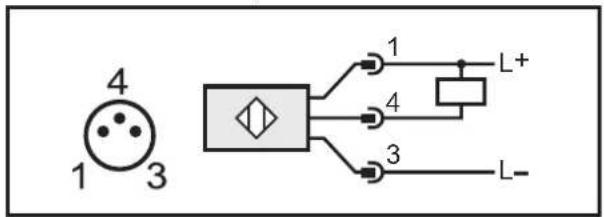

5.2.2 NPN

Connecteur déporté M12 Câble *

Connecteur M8, 3 broches Connecteur M8, 4 broches

* Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

6 Réglages

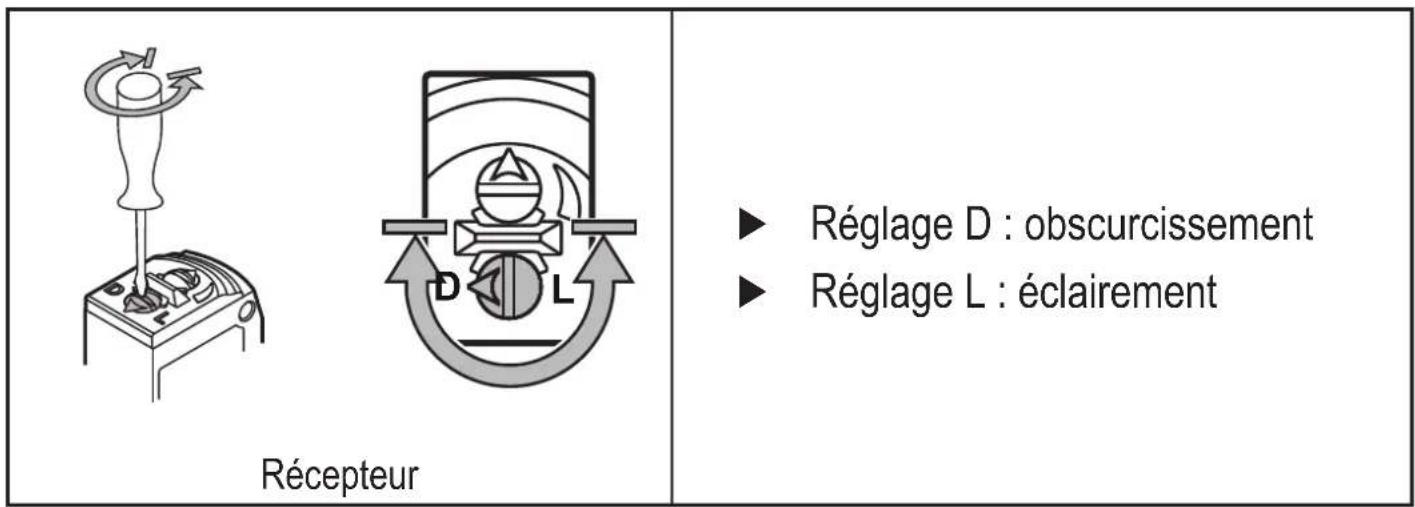

6.1 Régler la fonction sortie

6.2 Régler la sensibilité

Récepteur

► Augmenter la sensibilité : Tourner le potentiomètre de réglage en sens horaire. ► Réduire la sensibilité : Tourner le potentiomètre de réglage en sens anti-horaire.

7 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.

La LED verte est allumée si l'appareil est opérationnel.
Commutation obscurcissement : la sortie est commutée / la LED jaune est allumée lorsqu'un objet est détecté.
Commutation éclairement : la sortie est commutée / la LED jaune est allumée lorsque aucun objet n'est détecté.

8 Maintenance, réparation, élimination

▶ Dégager la lentille de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les parties en plastique.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

Des détecteurs défectueux ne doivent être réparés que par le fabricant.

Données techniques et informations supplémentaires sur notre site web à www.ifm.com
