MODE D'EMPLOI VSE950 IFM

Notice d'utilisation

Électronique de diagnostic

avec interface PROFINET-IO pour capteurs de

vibrations

VSE950

Contenu

1 Consignes de sécurité. 3 2 Remarques préliminaires 4

2.1 Symboles utilisés 4 2.2 Avertissements utilisés 4

3 Usage prévu 5 4 Fonctions de l'appareil 6

4.1 Description de la fonction 7 4.2 Firmware 7

5 Montage 9

5.1 Émission de parasites 9 5.2 Parasites 9 5.3 Câblage 9 5.4 Consignes de montage 9

6 Raccordement électrique 10

6.1 Schéma de branchement 10 6.2 Raccordement des capteurs 11

7 Interface PROFINET-IO 12

7.1 Information sur le fabricant et l'appareil 12 7.2 Description de l'appareil PROFINET-IO 12 7.3 Caractéristiques PROFINET-IO 12 7.4 Modèle de données PROFINET-IO 13 7.5 Modèle de données de paramètres de bus de terrain 13 7.6 Fonctions PROFINET-IO 17

7.6.1 Fonctions I&M 18 7.6.2 Shared Device 18 7.6.3 Reset to factory 19

7.7 Protocoles PROFINET-IO 19

7.7.1 SNMP - Simple Network Management Protocol 19 7.7.2 LLDP - Link Layer Discovery Protocol 19 7.7.3 MRP - Media Redundancy Protocol 19 7.7.4 DCP - Discovery and Configuration Protocol 20 7.7.5 DCE-RPC - Distributed Computing Environment Remote Procedure 20 7.7.6 PTCP - Precision Transparent Clock Protocol 20

7.8 Comportement en cas de modification du paramétrage 20

8 État de livraison 21

8.1 État de livraison général 21 8.2 État de livraison VSE950 - PROFINET-IO 21

9 Paramétrage 22

10 Éléments de service et d'indication 23 10.1 États de fonctionnement des LED d'état réseau (NET) et mode (MOD) 23 11 Maintenance, réparation et élimination 24

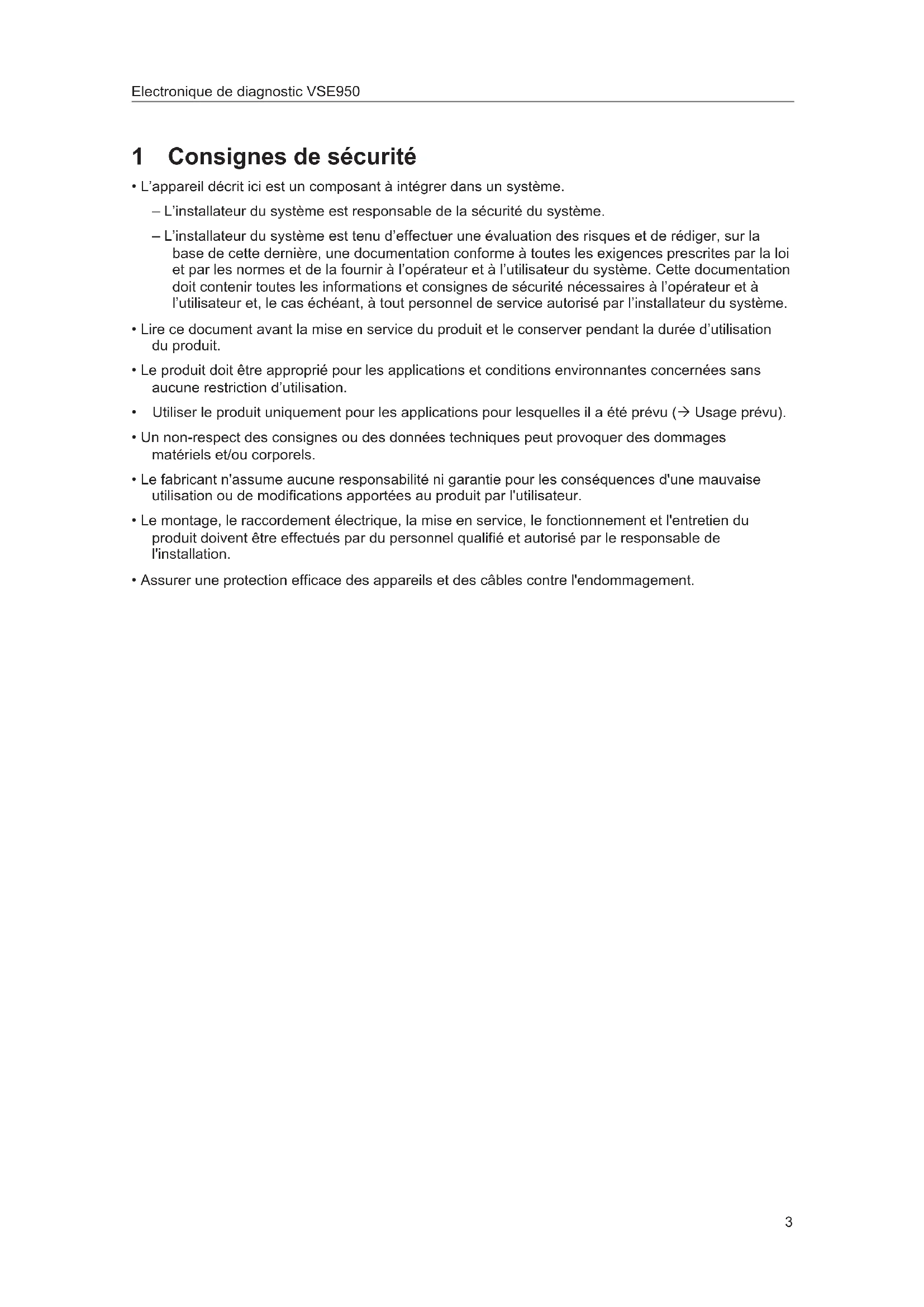

1 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.
• enir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation. Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifp.com.

2.1 Symboles utilisés

Condition préalable Action à effectuer Réaction, résultat

Désignation d'une touche, d'un bouton ou d'un affichage

→ Réinitialisation

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2.2 Avertissements utilisés

INFORMATION IMPORTANTE

Avertissement de dommages matériels

ATTENTION

Avertissement de dommages corporels

Danger de blessures légères, réversibles.

AVERTISSEMENT

Avertissement de dommages corporels graves.

Danger de mort ou de graves blessures irréversibles.

3 Usage prévu

L'appareil est conçu pour la surveillance de valeurs process, la surveillance vibratoire, le diagnostic des vibrations et l'analyse de signaux dynamiques.

4 Fonctions de l'appareil

L'électronique de diagnostic est dotée de

2 entrées analogiques - 4 entrées dynamiques - 1 sortie analogue ou TOR - 1 sortie TOR - 1 interface de paramétrage TCP/IP - 2 ports PROFINET-IO

Entrée IN1: connexion pour un signal d'impulsion (HTL).

Entrée IN2: connexion pour un signal de courant analogique (4 à 20 mA).

Utilisation des entrées analogiques

• en tant que trigger d'une mesure (par exemple vitesse de rotation pour le diagnostic vibratoire)
• en tant que trigger d'un compteur
• pour la surveillance de valeurs process

Des accéléromètres de type VSA, VSP ou des capteurs qui répondent au standard IEPE peuvent être raccordés aux entrées dynamiques.

Utilisation des entrées dynamiques

• Surveillance vibratoire Diagnostic des vibrations
• Analyse d'autres signaux dynamiques

Les sorties physiques peuvent être configurées en tant que 2 x TOR (no/nf) ou 1 x analogique (0 / 4 20mA) et 1× TOR (no/nf).

Utilisation des sorties

• alarmes ou le temps de réponse est important (par exemple protection de machines, temps de réponse jusqu'à 1 ms)
• déclenchement des alarmes
• fourniture des valeurs analogiques mesurées de l'électronique de diagnostic

L'interface de paramétrage (TCP/IP) est utilisée pour la communication entre l'électronique de diagnostic et un PC (par exemple logiciel de paramétrage VES004).

Utilisation de l'interface de paramétrage

• paramétrage de l'appareil surveillance de données en ligne
• lecture de la mémoire de l'historique
• mise à jour du firmware

Les ports PROFINET-IO sont utilisés pour la communication entre l'électronique de diagnostic et un contrôleur PROFINET (par exemple API).

Utilisation de l'interface Modbus PROFINET-IO

• transmission des valeurs mesurées actuelles, seuils et états d'alarme de l'électronique de diagnostic à l'API
• lecture des valeurs actuelles du compteur de l'électronique de diagnostic
• écriture de vitesses de rotation et d'autres valeurs de l'API à l'électronique de diagnostic
• écriture de valeurs d'apprentissage de l'API sur l'électronique de diagnostic

Information importante

L'appareil n'est pas homologué pour des applications de sécurité concernant la protection de personnes.

4.1 Description de la fonction

L'appareil permet de réaliser

• une surveillance vibratoire (vibration globale en vitesse selon ISO).
• une maintenance préventive conditionnelle (au moyen des caractéristiques vibratoires).
• la protection de machines/surveillance des process (surveillance des caractéristiques vibratoires en temps réel avec un temps de réponse rapide jusqu'à 1 ms).

Surveillance de

• jusqu'à 24 objets (indicateurs pour différents éléments des machines, caractéristiques vibratoires ou valeurs process)
• valeurs dynamiques dans le domaine temporel (par exemple v-RMS selon ISO)
• valeurs dynamiques dans le domaine fréquentiel FFT ou HFFT (par exemple déséquilibre ou roulement)
• valeurs process (signaux analogiques)

L'appareil a une mémoire d'historique interne (> 850 000 valeurs) avec horloge temps réel et intervalles de déclenchement flexibles par objet. La mémoire est conçue comme mémoire tampon FIFO.

Jusqu'à 32 compteurs peuvent être configurés pour mesurer la durée du dépassement de seuils et/ou le temps de fonctionnement.

Les signaux sur les entrées sont mesurés et surveillés en continu selon les paramètres réglés.

En cas d'objets dans la gamme de fréquence (déséquilibre, roulement,...) la surveillance est effectuée en mode multiplex.

En cas d'objets dans le domaine temporel (v-RMS, a-RMS et a-Peak) toutes les 4 entrées dynamiques sont surveillées simultanément et sans interruption.

Pour la mise en alerte, les deux sorties OU1/2 peuvent être utilisées.

Le paramétrage des tâches de surveillance et la mise en alerte sont effectifs via le logiciel VES004. Le logiciel permet de visualiser et d'enregistrer les valeurs mesurées actuelles, les spectres et les signaux temporels (données en ligne).

L'interface Ethernet de l'appareil permet la mise en réseau afin de visualiser les données (valeurs mesurées, états d'alarme,...) dans d'autres systèmes (par exemple SCADA, MES, etc.).

Via les ports PROFINET-IO, les données (par exemple valeurs mesurées, états d'alarme, seuils, vitesses de rotation, valeurs actuelles du compteur, etc.) sont échangées entre l'électronique de diagnostic et le contrôleur PROFINET (par exemple API).

4.2 Firmware

Recommandation : Installer/Utiliser le firmware actuel pour pouvoir utiliser toutes les fonctions de l'appareil.

Le firmware ne peut être mis à jour que via le logiciel VES004. Le firmware ne peut être mis à jour que pour l'ensemble de l'appareil.

Firmware et logiciel → zone de téléchargement www.ifm.com Description de tous les paramètres possibles du firmware et leur signification → manuel du logiciel VES004.

Lors de la mise à jour du firmware, le paramétrage et l'historique sont effacés de l'appareil. Tous les compteurs sont remis à zéro. Les réglages d'IP de l'interface de configuration et de bus de terrain sont conservés. Recommandation : Créer une sauvegarde des paramètres avant la mise à jour du firmware.

5 Montage

Mettre l'installation hors tension avant le montage. Pour le montage, choisir une surface de montage plane.

Fixer l'appareil sur la surface de montage avec des vis M6 et des rondelles. Mettre l'appareil à la terre à l'aide de la vis de mise à la terre fournie. Pour garantir l'indice de protection IP 67, utiliser exclusivement des connecteurs femelles M12 d'ifm. Couvrir avec des bouchons (à commander séparément) les prises non utilisées.

Lorsque vous préparez la pose des câbles, les conditions locales et les règlements correspondants sont décisifs. Les câbles peuvent, par exemple, être posés dans des chemins de câble ou sur des passages de câble.

Une distance minimale du câblage aux sources parasite (par exemple machines, dispositifs de soudage, câbles de puissance) est définie dans les règlements et normes en vigueur. Tenir compte de ces règlements et normes et les respecter pour la conception et l'installation d'un système.

Protégez les câbles bus contre les parasites électriques et magnétiques et toute sollicitation mécanique.

Respecter les règles pour la compatibilité électromagnétique (CEM) afin de réduire les risques mécaniques et les parasites.

5.1 Émission de parasites

Il s'agit d'un produit de la classe A. L'appareil peut causer des problèmes de radiodiffusion dans les maisons.

Si nécessaire, prendre des mesures pour éviter les problèmes de radiodiffusion.

5.2 Parasites

Ne pas poser les câbles de signalisation en parallèle aux câbles d'alimentation. Le cas échéant, utiliser des segments de séparation métalliques entre les câbles d'alimentation et les câbles de signalisation.

5.3 Câblage

Cables réseau/bus

Poser les câbles réseau/bus dans des chemins de câble ou dans des faisceaux de câble séparés. Si possible, ne pas poser les câbles réseau/bus à côté des câbles de puissance. Respecter une distance minimale de 10 cm entre les câbles réseau/bus et les câbles de puissance.

5.4 Consignes de montage

Décharge électrostatique

L'appareil contient des composants qui peuvent être endommagés ou détruits par une décharge electrostatique.

Lors de l'utilisation de l'appareil, prendre les mesures de sécurité nécessaires contre une décharge électrostatique selon EN 61340-5-1 et CEI 61340-5-1.

6 Raccordement électrique

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. Éviter le contact avec des tensions dangereuses.

Mettre l'installation hors tension. Raccorder l'appareil. Pour éviter un mauvais fonctionnement du aux tensions parasites, le câble du capteur et le câble de charge doit être installés séparément.

Longueur maximale du câble pour les capteurs 1 à 4 : 250 m.

Longueur maximale du câble pour les entrées IN1 et IN2 : 30 m.

Les sorties sont protégées contre les courts-circuits et peuvent être programmées soit en NF soit en NO.

De plus, un signal analogique peut être fourni à la sortie [OU 1] (0/4 à 20 mA) (par exemple valeurs d'accélération).

6.1 Schéma de branchement

Capteur 1...4
Prise M12, codage A
1: L+ (bn)	1 2 5 4 3
2: Signal (wh)
3: GND (bu)
4: Test (bk)
5: non utilisée

Config / IE1 / IE2
Prise M12, codage D
1 : TxD+	1 2 5 4 3
2 : RxD+
3 : TxD-
4 : RxD-
5 : non utilisée

IN 1
Prise M12, codage A
1:24 V DC (bn)	1 2 5 4 3
2:non utilisée
3:GND (bu)
4:IN pulse (bk)
5:non utilisée

IN 2
Prise M12, codage A
1:24 V DC (bn)	1 2 5 4 3
2:IN 4...20 mA (wh)
3: GND (bu)
4: non utilisée
5: non utilisée	1 2 5 4 3
OU / Supply
Connecteur M12, codage A
1: 24 V DC (bn)	2 1 3 4
2: analogique ou TOR (wh)
3: GND (gn)
4: OU2: switch

6.2 Raccordement des capteurs

Lors du raccordement des capteurs, respecter les critères TBTS (très basse tension de sécurité, circuit séparé galvaniquement d'autres circuits, non relié à la terre) afin d'éviter des tensions dangereuses sur le capteur ou le transfert de celles-ci dans l'appareil.

Si le circuit DC doit être mis à la terre (par ex. à cause de règlements nationaux), les critères TBTP doivent être respectés (très BASSE tension de sécurité, circuit séparé galvaniquement d'autres circuits).

Le capteur et l'alimentation de l'électronique de diagnostic ne sont pas isolés électriquement.

7.1 Information sur le fabricant et l'appareil

Fabricant Demande Paramètre
Vendor ifm electronic gmbh
Vendor ID 0x0136
Appareil
Nom VSE950
Device ID 0x0B00
Order ID VSE950
PROFINET Device Typ PROFINET IO Device
Main family Sensors
Product family ifm electronic

7.2 Description de l'appareil profinet-io

Demande Paramètre
Description de l'appareil via le fichier GSDML
Nom du fichier GSDML-V2.32-IFM-VSE950-20170424.xml
Nom du fichier GSDML-V2.31-IFM-VSE950-20170424.xml	(pour utilisation avec Step7 sans support de la redondance des médias)Ce fichier n'est pas certifié par la PNO (organisation PROFI-NET).

Le nom du fichier peut être différent pour ce qui est de la date 20170424.xml.

7.3 Caractéristiques PROFINET-IO

Demande Paramètre
Bit rate 100 MBit/s
Supported Protocols SNMP, LLDP, MRP, DCP, DCE-RPC, PTCP, HTTP
DAP Module Ident Number 0x00000200
PNIO Version V2.33
Conformance Class C
Netload Class	III
Maximum Input Length	1024 octets
Maximum Output Length	1024 octets
Maximum Data Length	1024 octets
Physical Slots	0 à 64
Minimum Device Interval	1 ms
Number of Application Relationships	2

7.4 Modèle de données PROFINET-IO

Les données PROFINET-IO à transmettre sont sélectionnées via le logiciel VES004. Après le paramétrage des données d'entrée/sortie souhaitées, le modèle de données PROFINET-IO est créé de manière flexible et transmis à l'appareil par l'écriture du paramétrage.

Ensuite, le modèle de données créé est disponible dans le contrôleur ES correspondant (voir le point Paramétrage).

7.5 Modèle de données de paramètres de bus de terrain

Entrée (API)
Source Type de données /		Ordre des octets/Unité	Taille desdonnées	Utilisation
Entrées dynamiques
	<Nom de l'entrée> • Real ou DINT avec facteur• Big oulittle endian	4 octets Valeur	du signal racordé àl'entrée dynamique (capteur1 à 4), si elle a été paramétrée comme « entrée à cou-rant continu ».
Entrées analogiques
	<Nom de l'entrée> • Real ou DINT avec facteur• Big oulittle endian	4 octets Valeur	du signal racordé àl'entrée analogue (IN1,IN2)
Entrées externes
	<Nom de l'entrée> • Real ou DINT avec facteur• Big oulittle endian	4 octets Valeur	du l'entrée externe(External_xx)
Objets (domaine temporel, gamme de fréquence, surveillance de valeurs trop élevées/trop basses)
	<Nom de l'objet>
	Valeur • Real ou DINT avecfacteur• Big oulittle endian• Avec unité affichée (unité SIpar défaut)	4 octets Valeur	d'objet avec unité affichée
	Etat Octet 1 octet Statut/état actuel de l'objet			0: OK1: Pré-alarme2: Alarme principale3: Inactif4: Défaut
	Défaut Word 2 octets Codes d'erreur pour la des-			cription du défaut dans le statut de l'objet0x0000:Aucun défaut0x0001:Erreur interne0x0002:Erreur de calcul0x0004:Vitesse de rotation hors de la plage de fonctionnement0x0008:Vitesse de rotation non stable0x0010:Valeur d'apprentissage non valable0x0020:Valeur de référence non valable (1)0x0040:Valeur de référence non valable (2)0x0100:Désactivé par pondération du signal0x0200:Valeur de référence hors de la plage de fonctionnement0x1000:Alarme alerte0x3000:Pré-alarme et alarme principale.0x8000:Object inactif (à cause de la variante)
	Vitesse de rotation • Real ou DINT avec facteur• Big oulittle endian	4 octets Triggér - vitesse de rotation
	Valeur de référence • Real ou DINT avec facteur• Big oulittle endian	4 octets Triggér - valeur de référence
	Pré-alarme • Real ou DINT avec facteur• Big oulittle endian	4 octets Seuil	- pré-alarme (relative)
	Alarme principale • Real ouDINT avec facteur• Big oulittle endian	4 octets Seuil	- alarme principale(relative)
	Valeur d'apprentissage • Real ou DINT avec facteur• Big oulittle endian• Avec unité affichée (unité SI par défaut)	4 octets Seuil	- valeur d'apprentis-sage avec unité affichée pour les objets temporels et de fréquenceRemarque:Ce paramètre n'est pas utilisé pour les objets de surveillance de valeurs trop élevées/trop basses
Compteur
	Nom du compteur> DINTBig oulittle endian	4 octets Valeur du compteur (en se-condes)
Historique
	<Nom de l'objet>
	Valeur historique • Real ou	DINT avec facteur • Big ou little endian • Avec unité affichée (unité SI par défaut)	4 octets Entrée	d'histoire actuelle de l'objet avec unité affichée
	Valeur moyenne de l'histoire	• Real ou DINT avec facteur • Big ou little endian • Avec unité affichée (unité SI par défaut)	4 octets Valeur	moyenne de l'entrée d'histoire actuelle de l'objet avec unité affichée
	Vitesse de rotation de l'histoire	• Real ou DINT avec facteur • Big ou little endian	4 octets Trigg	- vitesse de rotation de l'entrée d'histoire actuelle de l'objet
	Valeur de ↔reference de l'histoire	• Real ou DINT avec facteur • Big ou little endian	4 octets Trigg	- valeur de ↔reference de l'entrée d'histoire actuelle de l'objet
	Compteur d'entrée des valeurs de l'histoire	• DINT • Big ou little endian	4 octets Compteur	des entrées d'histoire reçues de l'objet
Alarmes (OUT1 / OUT2)
	<Name Alarm (OUT1)> • Foat ou DINT avec facteur • Big ou little endian	4 octets Parameitrage comme sortie sortie	n'étrage comme sortie alarme analogique : Valeur de la sortie alarme
	Octet 1 octet Paramétrage comme sortie		alarme TOR : Etat de l'alarme Configuration comme normalément fermé Pas d'alarme : 1 Alarme : 0 Configuration comme normalément ouvert Pas d'alarme : 0 Alarme : 1
	<Name Alarm (OUT2)> Octet 1 octet Etat de l'alarme			Configuration comme normalément fermé Pas d'alarme : 1 Alarme : 0 Configuration comme normalément ouvert Pas d'alarme : 0 Alarme : 1
Alarmes (IO1 - IO8)
	<Name Alarm> Octet 1 octet Etat de l'alarme			Configuration comme normalément fermé Pas d'alarme : 1 Alarme : 0 Configuration comme normalément ouvert Pas d'alarme : 0 Alarme : 1
Général
	Variante Octet 1 octet Valeur de la variante active			(0 à 31)
	Mode système Octet 1 octet Mode système actuel de			l'appareil0x00:Reserved0x01:Supervise (surveillance nor-male)0x02:Setup (paramétrage)0x03:Measure (spectre, données brutes)0x04:Startup (le système dé-marre)0x05:Auto-test (auto-test actif)
	Résultat Auto-test	Octet 1 octet Schéma de bits		Bit1 - capteur 1Bit2 - capteur 2Bit3 - capteur 3Bit4 -capteur 4Remarque concernant l'évaluation0x00:Capteurs OK0x01:Capteur 1 échec auto-test0x02:Capteur 2 échec auto-test0x04:Capteur 3 échec auto-test0x08:Capteur 4 échec auto-test0x0F:Capteurs 1 à 4 échec auto-test
	Degré de replissage actuel de la queue	Octet 1 octet Degré de replissage	ac-	tuel de la communication in-terne de l'appareil
	Compteur de déborde-ment de la queue	• DINT• Big ou little endian	4 octets Compteur de débordement de la communication interne de l'appareil
	Compteur d'erreurs checksum	• DINT• Big ou little endian	4 octets Compteur des erreurs de somme de contrôle de la communication interne de l'appareil
	Temps de rappel DINT 4 octets Lire l'heure de l'appareil			(UTC)Appareils PROFINET:U32:0x00smmhAppareils EtherNetIP:U32:0x00hhmmssAppareils EtherCAT:U32:0x00hhmmssAppareils MODBUS:U32:0x00hhmmss
Espac réserve
	<Space réservé>Octet xx octet Espace réservé pour la			transmission du bus de ter-rain
Sortie (API)
Source Type de données /		Ordre des octets/Unité	Taille desdonnées	Représentation sur le busde terrain
Entrées externes
	<Nom de l'entrée> • Real ou DINT avec facteur• Big oulittle endian	4 octets Régler la valeur de l'entréeexterne(Extern_xx)
Objets (domaine temporel, gamme de fréquence)
	<Valeur d'apprentissage • Real ou DINT avec facteur• Big oulittle endian• Avec unité affichée (unité SIpar défaut)	4 octets Seuil	-vaillur d'apprentissage avecunité affichée pour les ob-jets temporels et de fré-quence, pour adapter les li-mites de dommages
Général
	Variante Octet 1 octet Régler la variante actuelle		(0 à 31)
	Effectuer un auto-test Octet 1 octet Effectuer l'auto-test		RemarqueUn changement de valeurde 0 à 0 démarre l'autotestAprès la finalisation de l'au-to-test, l'appareil passa u-tomatiquement au mode système « Surveillance »
	Régler le temps DINT 4 octets Régler l'hour (toujours au		format UTCAppareils PROFINET :U32 : 0x00ssmmhAppareils EtherNet/IP :U32 : 0x00hhmmssAppareils EtherCAT : U32 :0x00hhmmssAppareils MODBUS : U32 :0x00hhmmss
	Régler l'IDdu compteur	Octet 1 octet Régler l'ID du compteur (1 à	32)
	Régler la valeur ducompteur	• DINT• Big oulittle endian	4 octets Régler la valeur du comp-teur sélectionné avec l'ID(en secondes)
Espace réservé
	<Espace réservé> Octet xxoctet Espace réservé pour la		transmission du bus de ter-rain

7.6 Fonctions profinet-io

Les fonctions PROFINET-IO ci-après sont supportées. Les autres fonctions n'étaient pas indiquées ici. NE SONT PAS supportées.

7.6.1 Fonctions i&m

Le PROFINET-IO device supporte les fonctions d'identification et de maintenance (I&M). Via le slot 0, les fonctions générales d'identification et de maintenance 0 à 3 peuvent être lues.

Demande Paramètre
I&M 0 Identification de l'appareil (accès en lecture seulement)
I&M 1 à 3 Identification étendue de l'appareil (accès en lecture et écriture)

I&M 0

Données I&M Accès / type de données	Réglages par défaut
MANUFACTURER_ID lecture / 2 octets 0x136
ORDER_ID lecture / 20 octets VSE950
SERIAL_NUMBER lecture / 16 octets Déf
HARDWARE_REVISION lecture / 2 octets	Correspond à la révision du matériel de l'appareil
SOFTWARE_REVISION lecture / 4 octets	Correspond à la révision du firmware de l'appareil
REVISION_COUNTER lecture / 2 octets 0x0001
PROFILE_ID lecture / 2 octets 0x0000
PROFILE_SPECIFIC_TYPE lecture / 2 octets 0x0000
IM_VERSION	lecture / 2 octets 0x0101
IM-supported lecture / 2 octets 0x000E

I&M 1

Données I&M Accès / type de données	Réglages par défaut
TAG_FUNCTION	lecture/édriture / 32 octets	vide
TAG_LOCATION	lecture/édriture / 22 octets	vide

I&M 2

Données I&M Accès / type de données	Réglages par défaut
INSTALLATION_DATE	lecture/édriture / 16 octets	vide
RESERVED	lecture/édriture / 38 octets	0x00

I&M3

Données I&M Accès / type de données	Réglages par défaut
DESCRIPTOR	lecture/écriture / 54 octets	vide

L'appareil supporte la fonction Shared Device. Elle permet à deux API d'établir simultanément une connexion cyclique à l'appareil.

Demande	Paramètre
Shared Device	oui
Demande Paramètre
Nombre max. de contrôleurs PROFINET-IO 2 API sur les modu- les d'entrée L'accès aux modules de sortie est toujours exclusif

L'appareil supporte la fonction Reset to factory. Cette fonction permet la remise au réglage usine des paramètres suivants du device PROFINET-IO par le contrôleur PROFINET-IO.

Demande Paramètre
Reset to factory oui
Données remises au réglage usine • Adresse IP	• Masque de sous-réseau • Passerelle • Données I&M

7.7.1 SNMP - simple network management protocol

Demande Paramètre
SNMP oui
Description Simple Network Management Protocol	Un protocole de communication basé sur UDP (User Datagram Protocol) pour la maintenance et la surveillance de composants du réseau. PROFINET utilise ce protocole, par exemple, pour créé des informations de topologie.

7.7.2 LLDP - link layer discovery protocol

Demande Paramètre
LLDP oui
Description Link Layer Discovery Protocol	Le LLDP est un protocole layer 2 indépendant du fabricant spécifique selon la norme IEEE 802.1AB. Il contient des infor-mations sur la topologie du réseau et sur les apparciels utilisés pour l'administration et le diagnostic de défauts.Les informations acquises par le LLDP sont sauvégardées dans une MIB (Management Information Base). Les données dans la MIB peuvent être lues, entre autres, via le SNMP (Simple Network Management Protocol).

7.7.3 MRP - media redundancy protocol

Demande Paramètre
MRP oui
Description Media Redundancy Protocol	Protocole pour la réalisation de la redondance des medias. Rélaisse le passage à un autre media en cas de défaillance d'un matériel de transmission.

Demande Paramètre
DCP oui
Description Discovery and Configuration Protocol	Le DCP distribue les adresses et les noms des participants in- dividends dans un système PROFINET-IO. Le DCP permet, entre autres, l'affection de l'adresse IP à l'aide du nom sym-bolique.

Demande Paramètre
DCE-RPC oui
Description Distributed Computing Environment Remote Procedure	Le protocole DCE-RPC non orienté connexion est utilisé pour l'établissement de la connexion, la lecture et l'écriture de données et la lecture de diagnostics.

Demande Paramètre
PTCP oui
Description Precision Transparent Clock Protocol	Protocole pour la synchronisation du temps avec IRT (Isochronous Real Time).

7.8 Comportement en cas de modification du paramétrage

L'écriture du paramétrage (même sans modification) ou une commutation du mode du système de l'électronique de diagnostic sur « setup » déclenchent une initialisation (redémarrage) du module bus de terrain.

La connexion de l'API (maître / contrôleur / superviseur) à l'électronique de diagnostic est interrompue. La programmation de l'API définit la manière d'agir en cas de perte de connexion. Le comportement des LED est décrit dans le chapitre 10.1.

8.1 État de livraison général

Demande Paramètre
Paramétrage spécifique
Host Name Aucun nom donné
Adresse IP 192.168.0.1
Port TCP/IP 3321
Masque de sous-rèseau 255.255.255.0
Default Gateway 192.168.0.244
Adresse MAC Définie dans le processus de fabrication

8.2 État de livraison VSE950 - PROFINET-IO

L'accès aux réglages de l'appareil peut être en lecture ou en écriture. À la livraison, les valeurs par défaut suivantes sont disponibles :

Demande Paramètre
Adresse IP 192.168.0.100
Masque de sous-réseau 255.255.255.0
Passerelle 192.168.0.244
Port 502

9 Paramétrage

Le paramétrage de l'appareil s'effectue uniquement via le logiciel VES004. Tous les paramètres de l'application configurée sont groupés dans un paramétrage et transmis à l'appareil.

Vous trouverez une description précise de tous les paramètres et de toutes les possibilités de configuration dans le manuel du logiciel VES004.

10 Éléments de service et d'indication

L'appareil dispose de deux LED diagnostiques sur la face avant de l'appareil qui permettent une identification rapide d'états d'erreur.

1. Vis de mise à la terre

10.1 États de fonctionnement des LED d'état réseau (NET) et mode (MOD)

Description Signification	Couleur Etat Description
LED NET Etat du réseau	non utilisée éteinte L'applieil est désactivé
	vert clignote (env. 2 Hz) Aucune connexion n'a été établie, une adresse IP a été affec-tee
	vert allumée Connexion au réseau avec l'applieil
	rouge allumée Erreur sur le bus de terrain
LED MOD Statut PROFINET-IO non utilisée éteinte	L'applieil est désactivé		(aucune alimentation en tension)
	vert allumée L'applieil fonctionne sans erreur (fonction- nement normal)
	rouge allumée D'efaut de l'applieil
	orange	clignote	L' image du firmware est chargée dans la RAM
	orange	clignote	L' image du firmware est chargée dans la mémoire flash
	vert clignote 2 s (env. 2 Hz) L' image du firmware eté écritecorrectement dans la mémoire flash
	orange	clignote 2 s (env. 2 Hz) Le paramétrage a été transmis avec succès

11 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur. Nettoyage : Mettre l'appareil hors tension. Enlever les salissures avec un chiffon en microfibre doux, sec et non traité chimiquement.
