IFM UIT505 - Nettoyeur à ultrasons

UIT505 - Nettoyeur à ultrasons IFM - Notice d'utilisation et mode d'emploi gratuit

Retrouvez gratuitement la notice de l'appareil UIT505 IFM au format PDF.

📄 5 pages Français FR Télécharger 💬 Question IA 10 questions ⚙️ Specs
Notice IFM UIT505 - page 1
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Nettoyeur à ultrasons
Marque IFM
Modèle UIT505
Alimentation électrique 24 V DC (typique)
Interface de communication IO-Link
Type de sortie 1 sortie de commutation / IO-Link, 1 sortie analogique
Nombre de sorties 2
Zone morte À respecter (voir fiche technique)
Matériau du boîtier Métallique (pour versions UL 508)
Indice de protection IP67 (estimation)
Température de fonctionnement -25...80 °C (estimation)
Affichage 3 LED (jaunes pour état, verte pour écho)
Réglages Par bouton Teach ou via IO-Link
Mode de programmation Enfoncez le bouton Teach 2-6 s
Fonctions Surveillance de niveaux, détection d’objets
Conformité UL 508 (pour boîtier métallique)
Couleurs des fils BK (noir), BN (brun), BU (bleu), WH (blanc) selon DIN EN 60947-5-2
Entretien et nettoyage Nettoyer avec un chiffon doux et sec, éviter les solvants
Sécurité Respecter une distance minimale de 12,7 mm entre le capteur et les parties sous tension non isolées
Montage À l’aide d’un dispositif de fixation
Documents Notice d’utilisation disponible sur www.ifm.com

FOIRE AUX QUESTIONS - UIT505 IFM

Comment régler le détecteur UIT505 ?
Appuyez sur le bouton Teach pendant 2 à 6 secondes pour entrer en mode programmation. Ensuite, positionnez l'objet sur P1 ou P2 et appuyez brièvement sur Teach pour valider.
Que faire si la LED écho ne s'allume pas ?
Vérifiez que l'objet est dans la plage de détection et qu'il n'y a pas de surface absorbant le son. Assurez-vous également que l'alimentation est correcte.
Quelle est la tension d'alimentation requise ?
L'appareil fonctionne typiquement en 24 V DC. Consultez la fiche technique pour les valeurs exactes.
Comment restaurer les réglages usine ?
Orientez l'appareil de façon à ce qu'aucun écho ne soit reçu (LED écho éteinte), démarrez le mode programmation (Teach 2-6 s), puis appuyez sur Teach pendant 1 seconde. Les LED clignotent brièvement pour confirmer.
Qu'est-ce que la zone morte ?
C'est la distance minimale entre le capteur et l'objet en dessous de laquelle la détection n'est pas possible. Respectez-la pour un fonctionnement correct.
Puis-je utiliser ce détecteur pour la détection de liquides ?
Oui, il est conçu pour la surveillance de niveaux et la détection d'objets, y compris les liquides, à condition que la surface ne soit pas trop absorbante.
Comment configurer via IO-Link ?
Connectez l'appareil à un maître IO-Link, puis utilisez un logiciel approprié (ex. IODD) pour paramétrer les données process et de diagnostic.
Que signifie le clignotement des LED ?
Les LED d'état jaunes clignotent en mode programmation : 1 Hz pour mode actif, 2,5 Hz après réglage P1, 4 Hz après P2. Un clignotement rapide (>10 Hz) indique l'inversion des sorties.
Le détecteur est-il adapté à un environnement humide ?
Avec un indice de protection IP67 estimé, il résiste à la poussière et à l'immersion temporaire. Vérifiez toutefois la fiche technique pour les conditions exactes.
Quels accessoires sont disponibles ?
Consultez www.ifm.com pour les dispositifs de fixation, câbles adaptateurs IO-Link et autres accessoires compatibles.

Questions des utilisateurs sur UIT505 IFM

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Nettoyeur à ultrasons au format PDF gratuitement ! Retrouvez votre notice UIT505 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil UIT505 de la marque IFM.

MODE D'EMPLOI UIT505 IFM

Notice d'utilisation

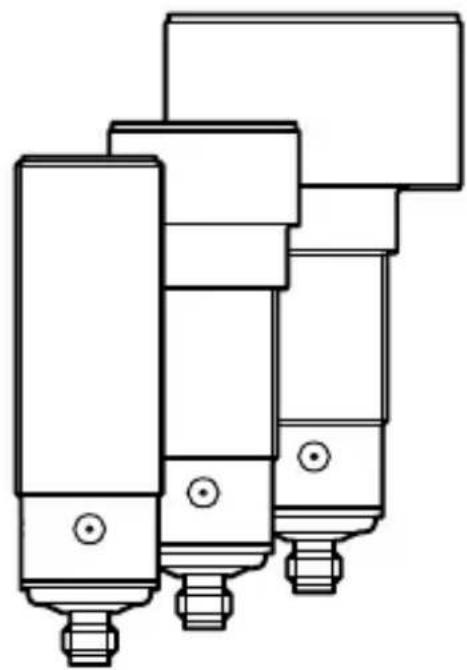

Détecteur réflexion directe à ultrasons

avec IO-Link

UIT501

UIT502

UIT504

UIT505

UIT507

UIT508

UIT520

80278205 / 00 10 / 2021

IFM UIT505 - 1

1 Consignes de sécurité

  • Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
  • Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
  • Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 2 Fonctionnement et caractéristiques).
  • Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
  • Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
  • Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
    • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2 Fonctionnement et caractéristiques

Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.

3 Montage

IFM UIT505 - Montage - 1

▶ Fixer l'appareil à l'aide d'un dispositif de fixation

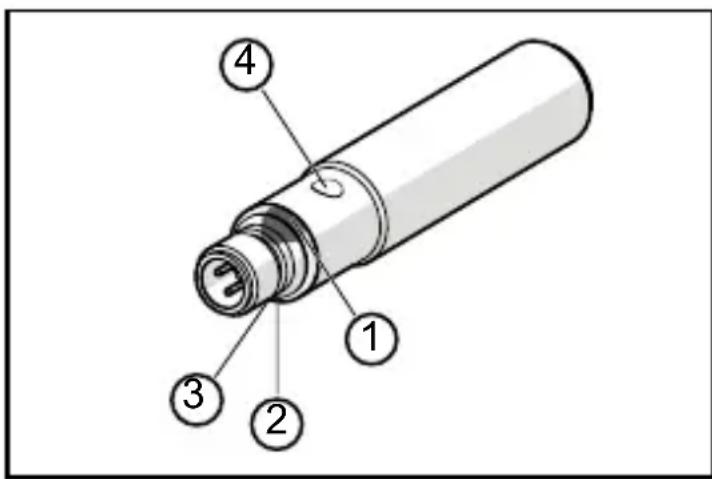

1/2 : LED d'état 1/2 (jaunes), aide au réglage et indication de sortie
3 : LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté
4 : bouton Teach

IFM UIT505 - Montage - 2

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

IFM UIT505 - Montage - 3

▶ Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détection d'objets.

IFM UIT505 - Montage - 4

Pour appareils avec boîtier métallique (selon UL 508) :

▶ Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

IFM UIT505 - Montage - 5

Plus d'informations sont disponibles sur www.ifm.com

→ Informations générales sur le montage et le fonctionnement

4 Raccordement électrique

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil (selon le type choisi) :

IFM UIT505 - Raccordement électrique - 1

BK : noir

BN : brun

BU : bleu

WH : blanc

IFM UIT505 - Raccordement électrique - 2

Couleurs selon DIN EN 60947-5-2

• OUT1 : sortie de commutation / IO-Link
- OUT2 : sortie analogique

5 Réglages

IFM UIT505 - Réglages - 1

Le réglage et le paramétrage de l'appareil sont effectués via IO-Link ( 5.1) ou via le bouton Teach ( 5.2).

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link approprié et d'un câble adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

5.2 Bouton Teach

5.2.1 Démarrer le mode de programmation

▶ Appuyer sur le bouton Teach pendant 2 s...6 s.

Les LED d'état 1/2 jaunes clignotent (1 Hz), l'appareil est en mode de programmation.

IFM UIT505 - Démarrer le mode de programmation - 1

En cas de programmation non réussie, l'appareil retourne au réglage précédent.

5.2.2 Régler le comportement des sorties

▶ Démarrer le mode de programmation ( 5.2.1).

▶ Positionner l'objet sur P1 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent (2,5 Hz), le réglage P1 est terminé.

▶ Positionner l'objet sur P2 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), le réglage P2 est terminé.

5.2.3 Inverser le comportement des sorties

▶ Appuyer sur le bouton Teach > 6 s.

Les LED d'état 1/2 jaunes clignotent (> 10 Hz).

Les LED d'état 1/2 jaunes clignotent brièvement (> 4 Hz).

La fonction de sortie est inversée.

5.2.4 Restaurer les réglages usine

▶ Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte.

▶ Démarrer le mode de programmation ( 5.2.1).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), les réglages usine sont restaurés.

En cas de détection d'objets, les signaux de sortie suivants sont fournis :

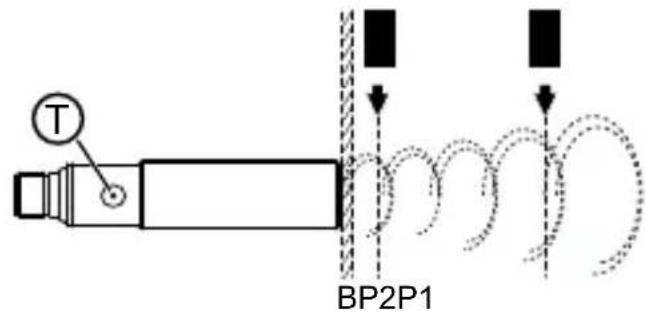

Fig. 1 : fonction fenêtre P1 > P2
T BP2P1

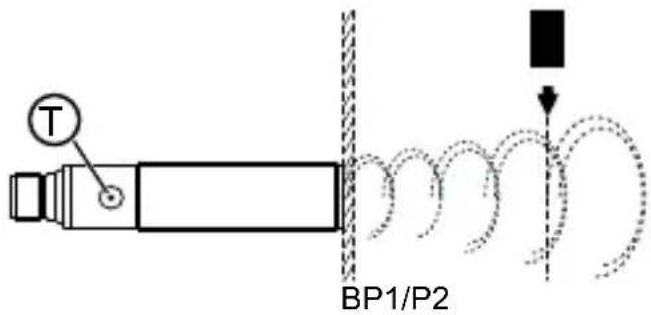

Fig. 2 : fonction hystérésis P1 = P2
T BP1/P2

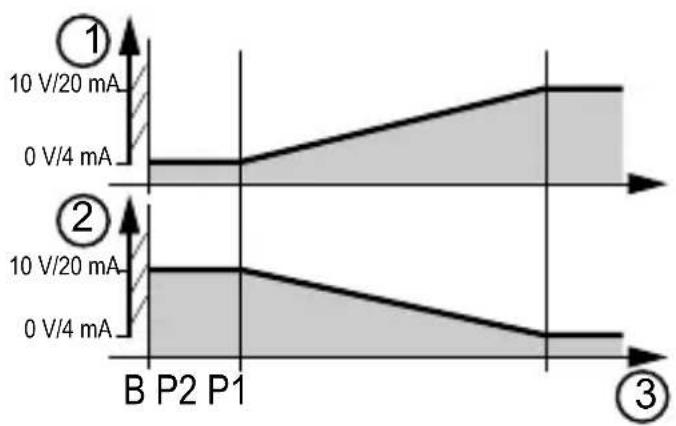

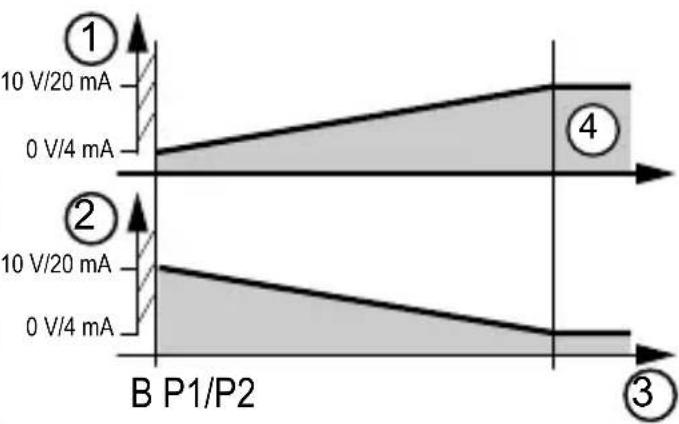

Signal analogique pour la fonction fenêtre Signal analogique pour la fonction

IFM UIT505 - Restaurer les réglages usine - 3

line | Segment | Value | |---------|-----------| | B | 10 V/20 mA | | P2 | 10 V/4 mA | | P1 | 0 V/4 mA |

IFM UIT505 - Restaurer les réglages usine - 4

area | Stage | Voltage Level | |-------|---------------| | 1 | 10 V/20 mA | | 2 | 10 V/20 mA | | 3 | 0 V/4 mA |

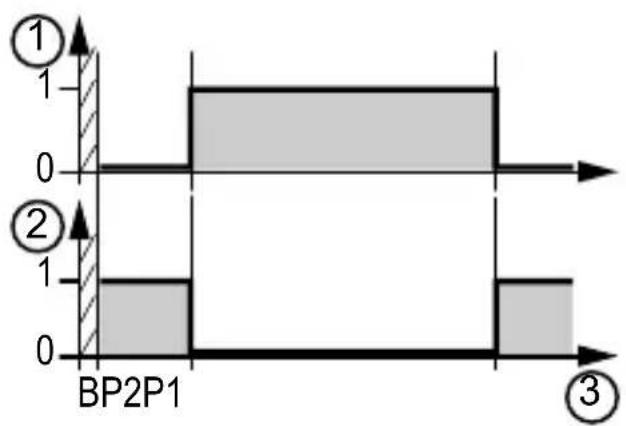

Signal de commutation pour la fonction fenêtre
IFM UIT505 - Restaurer les réglages usine - 5

line | Time | Value | |------|-------| | 0 | 0 | | 1 | 1 | | 2 | 0 | | 3 | 1 |

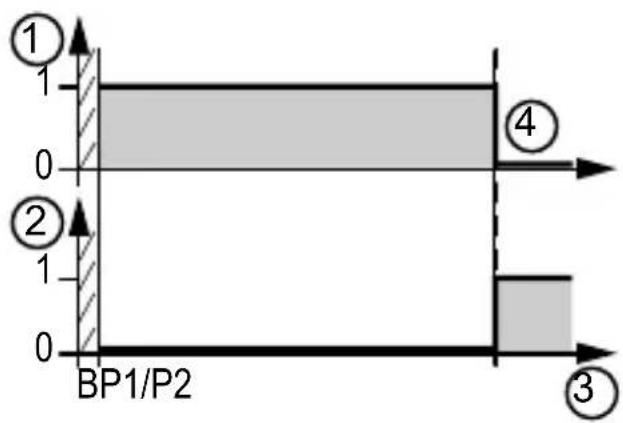

Signal de commutation pour la fonction hystérésis
IFM UIT505 - Restaurer les réglages usine - 6

bar | Region | Value | |--------|-------| | ① | 1 | | ② | 0 | | ③ | 1 | | ④ | - |

1: comportement des sorties
2: signal de sortie inversé
3: distance à l'objet
4: réglages usine

B : zone morte
P : position programmée par Teach
T : bouton Teach
