Type de produit	Détecteur à ultrasons
Marque	IFM
Modèle	UGT524
Utilisation	Surveillance de niveaux et détection d'objets
Technologie	Ultrasons
Interface de communication	IO-Link (bidirectionnel)
Sortie de commutation	Configurable via IO-Link ou seuils préréglés
Indicateurs LED	LED d'état (jaunes) et LED écho (verte)
Zone morte	À respecter selon fiche technique
Distance de montage minimum (boîtier métallique)	12,7 mm
Raccordement électrique	Via câble (selon type)
Paramétrage	Via IO-Link ou préréglage usine
Données process	Indication et réglage à distance via IO-Link
Consignes de sécurité	Lire le manuel, montage par personnel qualifié
Protection électrique	Distance minimum par rapport aux parties sous tension non isolées
Diagnostic	Court-circuit signalé par clignotement LED écho
Matériau du boîtier	Métallique (selon UL 508)
Accessoires nécessaires	Maître IO-Link pour communication
Documentation complémentaire	Disponible sur www.ifm.com

FOIRE AUX QUESTIONS - UGT524 IFM

Comment raccorder électriquement le détecteur UGT524 ?

Mettez l'installation hors tension, puis raccordez l'appareil selon le type choisi (voir schéma de raccordement dans la notice).

Que signifient les LED sur l'appareil ?

Les LED d'état jaunes indiquent que la sortie de commutation est active. La LED écho verte s'allume lorsqu'un objet ou l'arrière-plan est détecté. Si elle clignote, cela signale un court-circuit à la sortie.

Comment configurer les seuils de commutation ?

Le paramétrage s'effectue via l'interface IO-Link. À la livraison, l'appareil fonctionne avec des seuils préréglés. Pour une configuration personnalisée, utilisez un maître IO-Link et le logiciel approprié.

Qu'est-ce que la zone morte et comment en tenir compte ?

La zone morte est une région proche du capteur où la détection n'est pas possible. Consultez la fiche technique pour connaître sa taille et évitez de placer des objets dans cette zone.

Quelles sont les précautions de sécurité à respecter ?

Lisez le manuel avant utilisation. Le montage et le raccordement électrique doivent être effectués par du personnel qualifié. Protégez les câbles et l'appareil contre les dommages. Pour les boîtiers métalliques, respectez une distance de 12,7 mm avec les parties sous tension non isolées.

Puis-je utiliser l'appareil sans connexion IO-Link ?

Oui, l'appareil peut fonctionner avec les seuils de commutation préréglés en usine, sans nécessiter de configuration IO-Link.

Comment effectuer un diagnostic à distance ?

Grâce à l'interface IO-Link, vous pouvez lire l'état du système et modifier les paramètres à distance via un PC et un logiciel adapté.

Que faire en cas de dysfonctionnement ?

Vérifiez les connexions électriques et l'absence de court-circuit (LED écho clignotante). Consultez la documentation sur www.ifm.com ou contactez le support technique.

Où trouver les informations détaillées sur les paramètres IO-Link ?

Les IODD et les informations sur la structure des données process, les diagnostics et les adresses des paramètres sont disponibles sur le site www.ifm.com.

Quel est le principe de fonctionnement du détecteur ?

Le détecteur émet des ultrasons et mesure l'écho réfléchi par les objets. Il est conçu pour la surveillance de niveaux et la détection d'objets. La LED écho verte confirme la réception de l'écho.

MODE D'EMPLOI UGT524 IFM

Notice d'utilisation

Déteur réflexion directe à ultrasons

avec IO-Link

UGT212

UGT213

UGT214

UGT524

UGT525

UGT526

1 Remarque préliminaire

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Récurrence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( 3 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.

3 Fonctionnement et caractéristiques

Détecteur à ultrasons pour la surveillance de niveaux et la détction d'objects.

4 Montage

Fixer l'appareil à l'aide d'un dispositif de fixation

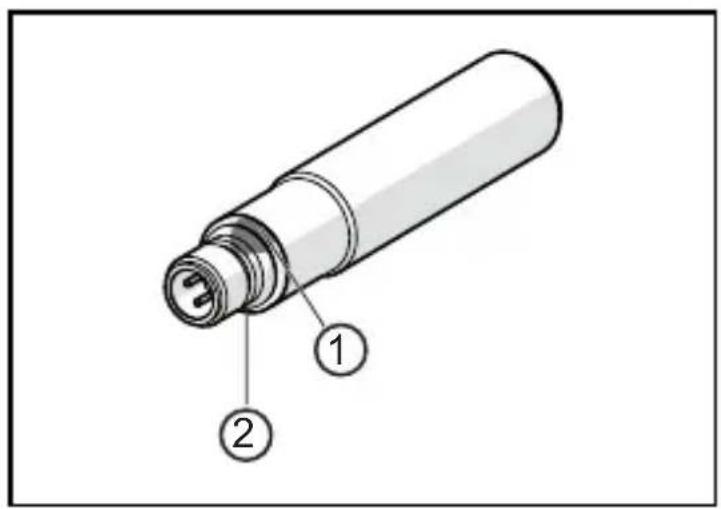

1: LED d'etat (jaunes), aide au réglage et indication de sortie
2: LED écho (verte), allumée lorsqu' l'objet ou l'arrière-plan est détecté

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

• Tenir compte de la zone morte ( Fiche technique): Dans la zone morte, il n'y a pas de détention d'objects.

Pour apparèils avec boîtier métallique (selon UL 508): Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com Informations generales sur le montage et le fonctionnement.

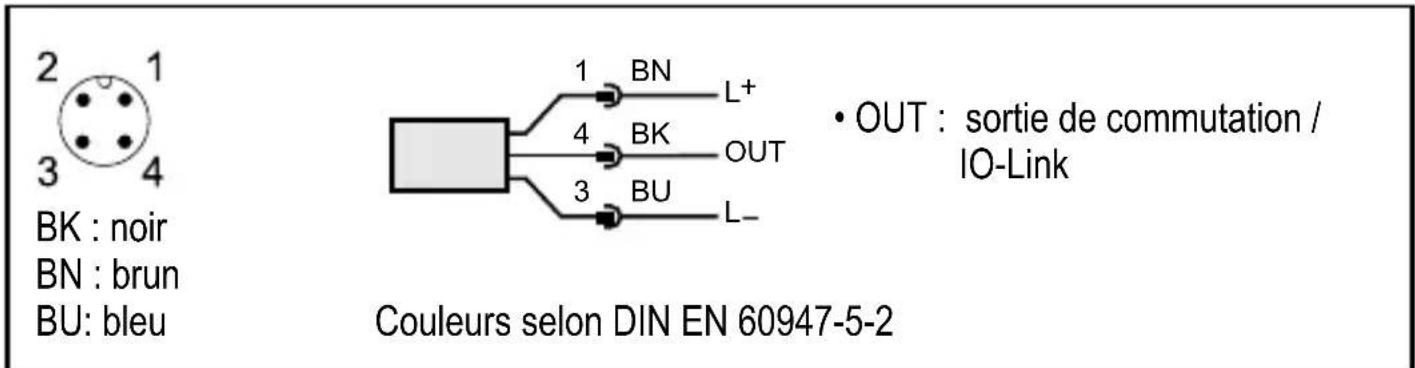

5 Raccordement électrique

Mettre l'installation hors tension.
Raccorder l'appareil (selon le type choisi) :

6 Réglages

Le réglage et le paramétrage de l'appareil sont effectuels via IO-Link ( 6.1) .

A la livraison, l'appareil peut aussi être utilisé sans réglage IO-Link avec les seuils de commutation prérégliés.

6.1 IO-Link

6.1.1 Informations generales

Cet apparéil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l' apparéil est possible pendant le fonctionnement. L'utilisation de l' apparéil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link adapté et d'un cable adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et logiciel IO-Link sont disponibles sur www.ifm.com.

6.1.2 Données process via IO-Link

Toutes les données process sont disponibles via IO-Link :

• L'appareil est concu pour une communication entierement bidirectionnelle.

• Les options suivantes sont disponibles :

• Indication à distance : lecture et affichage de l'etat actuel du système.

• Réglage à distance : lecture et modification du paramétrage actuel via le paramétrage IO-Link.

7 Fonctionnement

Vérifier le bon fonctionnement de l'appareil. Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage par LED (independant de la configuration des sorties programmée):

LED d'etat jaunes ALLUMÉES Sortie de commutation est active.
LED écho verte ALLUMÉE L'écho est reçu.
LED écho verte clignote Court-circuit à la sortie.
