Type de produit	Vanne industrielle manuelle
Marque	IFM
Modèle	E12522
Catégorie	Vanne industrielle
Usage principal	Régulation et isolation de fluides
Matériau du corps	Alliage métallique
Type de commande	Manuelle (poignée)
Pression maximale de service	16 bar
Plage de température	-20°C à +80°C
Diamètre de raccordement	À déterminer selon l'installation
Poids approximatif	1,5 kg
Alimentation électrique	Aucune (vanne manuelle)
Fonctions principales	Ouverture/fermeture, régulation de débit
Entretien et nettoyage	Nettoyage régulier, vérification des joints
Sécurité	Ne pas dépasser la pression maximale
Pièces détachées disponibles	Joints, vis d'entraînement, contre-écrou
Réparabilité	Réparable par remplacement de pièces
Type de montage	Kit de montage fourni

FOIRE AUX QUESTIONS - E12522 IFM

Comment monter le kit de montage E12522 ?

Percez un trou dans la poignée de la vanne manuelle, taraudez-le, puis vissez la vis d'entraînement avec le contre-écrou. Montez la platine coudée sur la vanne et fixez la partie supérieure avec les écrous M6 x 10 et les rondelles éventails. Ajustez la hauteur par pas de 10 mm.

Quelle est la pression maximale supportée par cette vanne ?

La pression maximale de service est de 16 bar pour une utilisation standard. Ne dépassez jamais cette valeur.

Comment régler la position en hauteur du détecteur ?

La position en hauteur se règle par pas de 10 mm en desserrant les écrous et en déplaçant la partie supérieure sur la platine coudée. Refermez ensuite les écrous.

Que faire en cas de fuite au niveau de la vanne ?

Vérifiez d'abord que tous les raccords sont bien serrés. Si la fuite persiste, inspectez les joints et remplacez-les si nécessaire. Consultez la notice pour les pièces détachées.

Cette vanne peut-elle être utilisée avec des fluides agressifs ?

L'usage est limité aux fluides compatibles avec les matériaux de la vanne (alliage métallique). Consultez le fabricant pour des fluides spécifiques.

Comment installer le détecteur double mentionné dans la notice ?

Montez le détecteur double sur la platine et fixez la came porte-drapeaux sur l'arbre. Assurez-vous que l'alignement est correct avant de tester.

Quels outils sont nécessaires pour le montage ?

Un foret adapté au diamètre de la vis d'entraînement, un taraud, une clé pour les écrous M6, et un tournevis. Des outils de perçage et de taraudage sont requis.

La vanne E12522 est-elle compatible avec d'autres modèles IFM ?

Oui, le kit de montage E125xx est conçu pour une gamme de vannes manuelles IFM. Vérifiez les dimensions de la poignée et l'espace de montage.

Comment effectuer un test de fonctionnement après montage ?

Effectuez une inspection visuelle de tous les éléments, puis actionnez la vanne manuellement pour vérifier le mouvement. Assurez-vous que le détecteur double fonctionne correctement.

Où trouver les pièces détachées pour cette vanne ?

Les pièces détachées comme les joints, vis d'entraînement et contre-écrous sont disponibles auprès du service après-vente IFM ou sur le site officiel.

MODE D'EMPLOI E12522 IFM

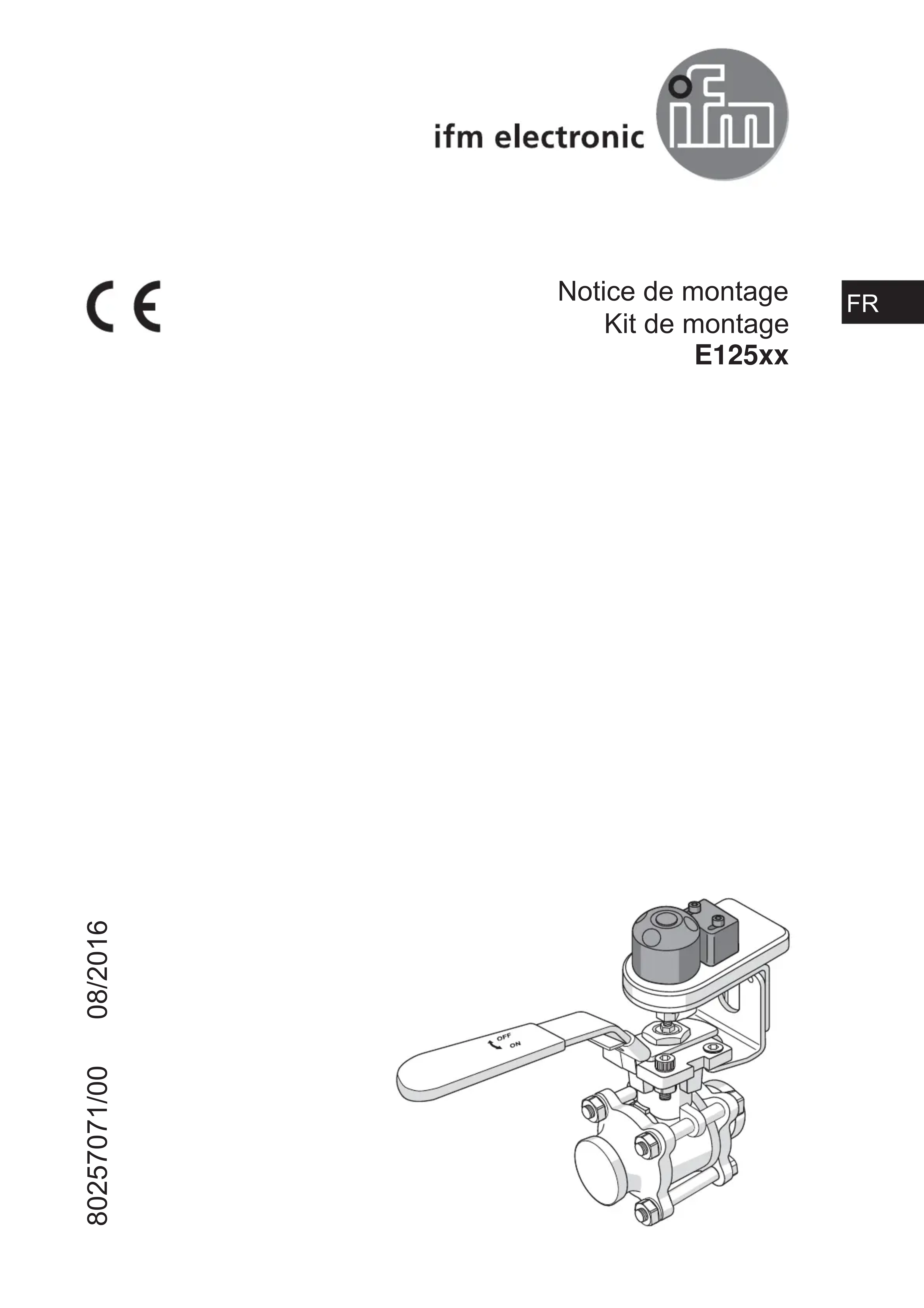

Notice de montage Kit de montage E125xx

FR

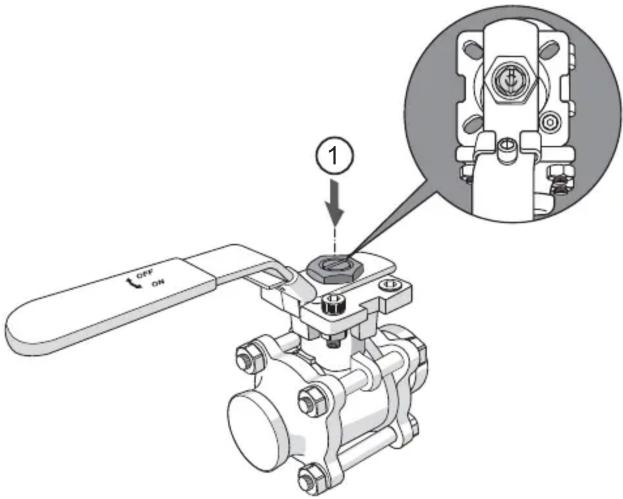

Préparation du montage► Percer un trou dans la direction de la flèche dans la poignée de la vanne manuelle. Il doit être centré et adapté à la taille de la vis d'entraînement (1).► Tarauder le trou percé.► Raccourcir la vis d'entraînement à la longueur nécessaire.
► Visser le contre-écrou fourni sur la vis d'entraînement, puis visser la vis d'entraînement dans la poignée (1).► Monter la platine coudée sur la vanne manuelle (2).
► Fixer la partie supérieure sur la platine coudée avec les écrous M6 x 10 en utilisant les rondelles éventails.► Adapter la position en hauteur pour fixer la partie supérieure. Cela peut être effectué en pas de 10 mm (3 et 4).► Régler la vis d'entraînement à la hauteur du pont supérieure, puis tourner l'écrou auto-bloqueur vers le bas pour être solidaire à la poignée (5).► Monter le détecteur double sur la platine et la came (came porte-drapeaux) sur l'arbre (6).
► Effectuer une inspection visuelle et un test de fonctionnement.
