MODE D'EMPLOI E12589 IFM

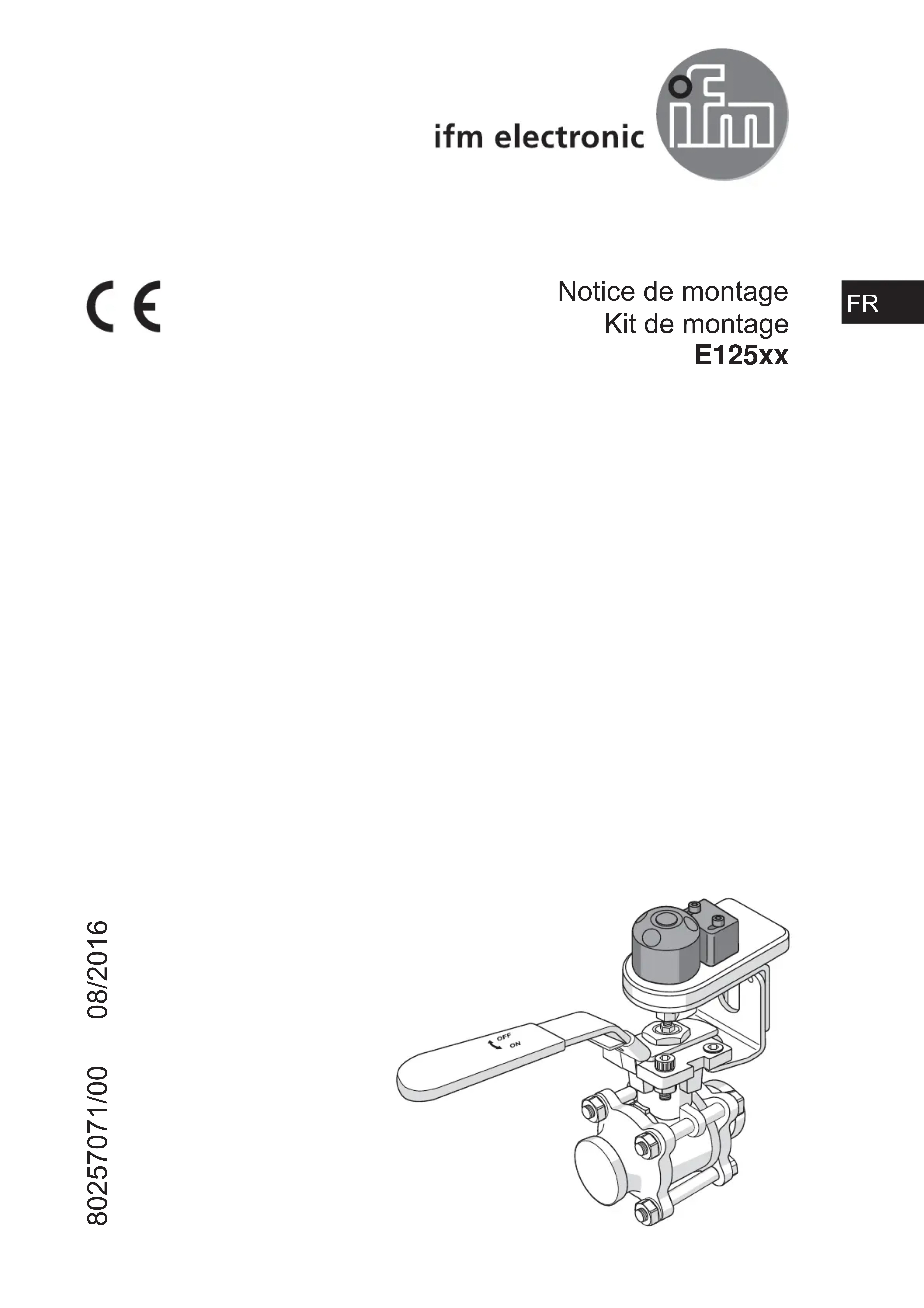

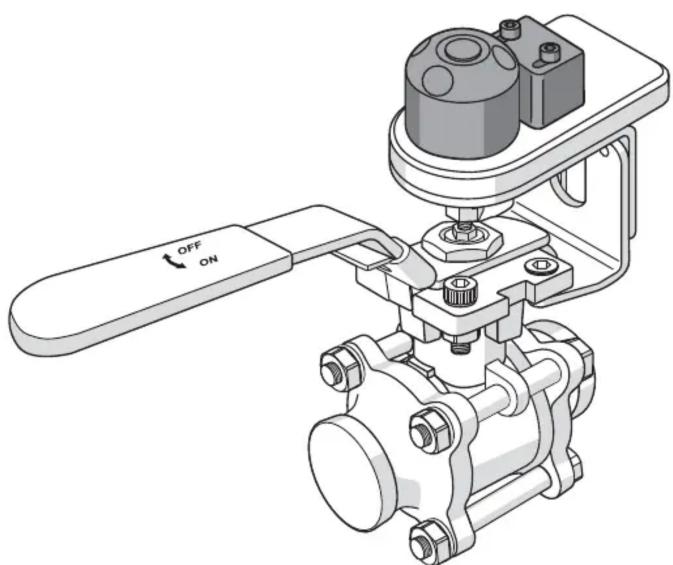

Notice de montage Kit de montage E125xx 80257071/00 08/2016 FR2 Montage Préparation du montage ► Percer un trou dans la direction de la flèche dans la poignée de la vanne manuelle. Il doit être centré et adapté à la taille de la vis d’entraînement (1). ► Tarauder le trou percé. ► Raccourcir la vis d’entraînement à la longueur nécessaire.

► Visser le contre-écrou fourni sur la vis d’entraînement, puis visser la vis d’entraînement dans la poignée (1). ► Monter la platine coudée sur la vanne manuelle (2).

► Fixer la partie supérieure sur la platine coudée avec les écrous M6 x 10 en utilisant les rondelles éventails. ► Adapter la position en hauteur pour fixer la partie supérieure. Cela peut être effectué en pas de 10 mm (3 et 4). ► Régler la vis d’entraînement à la hauteur du pont supérieure, puis tourner l'écrou auto-bloqueur vers le bas pour être solidaire à la poignée (5).

► Monter le détecteur double sur la platine et la came (came porte- drapeaux) sur l'arbre (6).

► Effectuer une inspection visuelle et un test de fonctionnement.
