041B8861 - Ouvre-porte de garage électrique LIFT-MASTER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Compatible avec les systèmes de porte de garage LiftMaster
Utilisation	Conçu pour le contrôle d'accès des portes de garage
Maintenance et réparation	Vérifier régulièrement le fonctionnement et l'état des composants
Sécurité	Équipé de fonctionnalités de sécurité pour prévenir les accidents
Informations générales	Produit de la marque LiftMaster, reconnu pour sa fiabilité

FOIRE AUX QUESTIONS - 041B8861 LIFT-MASTER

Quel est le rôle de la LiftMaster 041B8861 ?

La LiftMaster 041B8861 est un moteur de porte de garage qui permet d'automatiser l'ouverture et la fermeture de votre porte de garage.

Comment installer la LiftMaster 041B8861 ?

L'installation de la LiftMaster 041B8861 nécessite de suivre le manuel d'installation fourni. Assurez-vous de fixer le moteur solidement au plafond et de connecter les rails correctement.

Que faire si la porte de garage ne s'ouvre pas ?

Vérifiez d'abord si la source d'alimentation est branchée. Ensuite, vérifiez si les capteurs de sécurité sont en bon état et dégagés de tout obstacle.

Comment réinitialiser la LiftMaster 041B8861 ?

Pour réinitialiser la LiftMaster 041B8861, débranchez l'appareil pendant environ 30 secondes, puis rebranchez-le. Cela peut résoudre certains problèmes de fonctionnement.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez si la pile de la télécommande est faible ou déchargée. Si nécessaire, remplacez la pile. Si le problème persiste, essayez de reprogrammer la télécommande.

Comment régler la force d'ouverture et de fermeture ?

Utilisez les vis de réglage situées sur le moteur pour ajuster la force d'ouverture et de fermeture. Consultez le manuel pour des instructions détaillées.

Que faire si la porte se ferme mais ne s'arrête pas ?

Cela peut indiquer un problème avec les capteurs de sécurité. Vérifiez qu'ils ne sont pas obstrués et qu'ils sont alignés correctement.

La LiftMaster 041B8861 fait du bruit lors de l'utilisation. Que faire ?

Des bruits inhabituels peuvent être causés par un manque de lubrification des rails ou des rouleaux. Appliquez un lubrifiant approprié pour réduire le bruit.

Où puis-je trouver des pièces de rechange pour la LiftMaster 041B8861 ?

Les pièces de rechange peuvent être trouvées auprès de revendeurs agréés LiftMaster ou en ligne sur des sites de vente spécialisés.

Comment contacter le service client de LiftMaster ?

Vous pouvez contacter le service client de LiftMaster via leur site web officiel ou en appelant le numéro de téléphone indiqué dans le manuel d'utilisation.

MODE D'EMPLOI 041B8861 LIFT-MASTER

Trousse de remplacement de module de course

Modéle 041B8861

AVERTISSEMENT

Pour éviter des BLESSURES GRAVES, VOIRE MORTELLES :

- Débrancher TOUTE alimentation électrique et la batterie AVANT d'effectuer TOUT entretien ou TOUTE intervention.

ATTENTION

Pour empêcher tout dommage à la carte logique/au récepteur, NE PAS toucher le circuit imprimé du récepteur/de la carte logique de remplacement durant l'installation.

Porter TOUJOURS des gants de protection et des lunettes de sécurité lors du remplacement de la batterie ou d'une intervention à proximité du compartiment de la batterie.

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques comme le plomb, reconnu par l'État de la Californie comme cause de cancers, d'anomalies congénitales et d'autres problèmes liés à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov

Caractéristiques techniques

V	120 V c. a. - 60 Hz, uniquement
Courant	1,5 A
Charge nominale	385 po/lb/s

Articles inclus

Module de course (1)

Vis (2)

Faisceau de fils (2)

- 25,4 cm (10 po) pour unités sans Wi-Fi

- 40,6 cm (16 po) pour unités avec Wi-Fi

Utiliser le faisceau de fils approprié en comparant sa longueur au faisceau existant.

1. Déconnecter l'alimentation.

3.

Remettre en place le couvercle de la batterie. Déconnecter la batterie (s'il y a lieu). Enlever la batterie et la mettre de côté (B).

1. Étiqueter les fils pour la réinstallation. Raccorder les fils aux bornes à raccordement rapide (C).

REMARQUE : Si une résistance est située sur les trappes de fil vert, ne pas l'enlever.

1. Enlever le couvercle de la carte logique du récepteur (D).

2.

Ouvrir le panneau avant. (A).

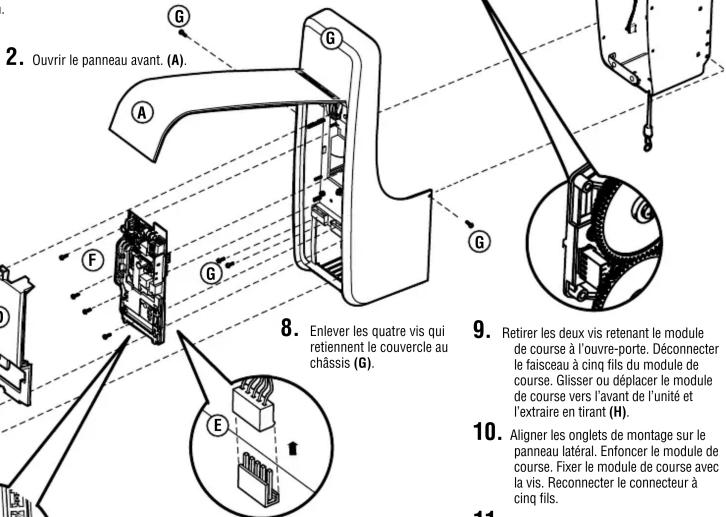

2. Ouvrir le panneau avant. (A). 8. Enlever les quatre vis qui retiennent le couvercle au châssis (G). 9. Retirer les deux vis retenant le module de course à l'ouvre-porte. Déconnecter le faisceau à cinq fils du module de course. Glisser ou déplacer le module de course vers l'avant de l'unité et l'extraire en tirant (H). 10. Aligner les onglets de montage sur le panneau latéral. Enfoncer le module de course. Fixer le module de course avec la vis. Reconnecter le connecteur à cinq fils. 11. Parcetra le couvrile en plus. Vérifier

1. Déconnecter les faisceaux de fils de la carte logique du récepteur (E).
2. Enlever les quatre fils qui retiennent la carte logique du récepteur, enlever la carte logique (F) et la mettre de côté.
3. Remettre le couvercle en place. Vérifier que les pattes dans le couvercle sont alignées sur les orifices du dessus du châssis. Acheminer les faisceaux et les fils par le couvercle.
4. Installer la carte logique du récepteur et connecter les faisceaux de fils. S'assurer que les faisceaux de fils sont connectés correctement. Réinstaller la carte logique et connecter les faisceaux de câblage. Installer le couvercle de la carte logique du récepteur.
5. Raccorder les fils aux bornes à raccordement rapide (C).
6. Installer la batterie (s'il y a lieu) et connecter les connecteurs de la batterie. Remettre en place le couvercle de la batterie.
7. Reconnecter l'alimentation. Consulter le manuel pour réinitialiser les paramètres de course et de force.
