| Type de produit | Chauffage mobile à combustible liquide |
| Marque | Toyoset |
| Modèle | LC 3010 |
| Dimensions (L x P x H) | 376 x 296 x 428 mm |
| Poids | 8,0 kg |
| Alimentation électrique | 230 V CA, 50 Hz |
| Consommation électrique (allumage) | 320 W |
| Consommation électrique (continu) | 13 W |
| Combustible recommandé | Paraffine de haute qualité (conforme législation locale) |
| Puissance calorifique maximale | 3000 W (250 g/h) |
| Puissance calorifique minimale | 800 W (67 g/h) |
| Puissance nominale moyenne | 1900 W (158 g/h) |
| Capacité du réservoir | 5,4 litres |
| Autonomie (max) | 65,1 heures |
| Autonomie (min) | 17,3 heures |
| Niveau sonore | 18 à 35 dB |
| Classe d'efficacité énergétique | A |
| Fonctions principales | Allumage électrique, thermostat, timer, fonction SAVE, sécurité enfants, arrêt automatique 65h |
| Sécurité | Protection anti-renversement, sécurité enfants, détecteur de défaut d'air (VENT), indicateur de niveau de combustible (FUEL), codes d'erreur |
| Entretien courant | Nettoyage hebdomadaire du cache ventilateur et de la grille, nettoyage périodique du filtre à combustible |
| Accessoires inclus | Bouchon de transport |
| Garantie | 2 ans (pièces et main-d'œuvre) |
FOIRE AUX QUESTIONS - LC 3010 Toyoset
Questions des utilisateurs sur LC 3010 Toyoset
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffage au format PDF gratuitement ! Retrouvez votre notice LC 3010 - Toyoset et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LC 3010 de la marque Toyoset.
MODE D'EMPLOI LC 3010 Toyoset
1 Surveillez les enfants présents, ils ne doivent en aucun cas jouer avec l'appareil. 2 NE déplacez PAS l'appareil lorsqu'il chauffe ou s'il est encore brûlant. Dans ces conditions, il NE faut PAS ajouter du combustible ni entreprendre l'entretien de l'appareil. 3 Placez l'avant de l'appareil à au moins 1,5 mètre du mur, des rideaux et des meubles. 4 N'UTILISEZ PAS l'appareil dans des pièces poussiéreuses ni dans des endroits à fort courant d'air. Dans ces deux cas, la combustion ne sera pas optimale. NE PAS utiliser l'appareil près d'un point d'eau (bain, douche, piscine, etc.). 5 Éteignez l'appareil avant de sortir ou d'aller vous coucher. Si vous nevez vous absenter longtemps (vacances par exemple), retirez la fiche de la prise de courant. 6 Conservez le combustible exclusivement dans des réservoirs et bidons adaptés. 7 Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extrêmes. Conservez le combustible TOUJOURS dans un endroit frais, sec et sombre (la lumière solaire dégrade la qualité du combustible). 8 N'UTILISEZ JAMAIS l'appareil dans des endroits où des gaz, solvants ou vapeurs nocifs (par exemple: gaz d'échappement ou vapeurs de peinture) peuvent être présents. 9 La grille de l'appareil devient brûlante. Ne pas couvrir l'appareil (risques d'incendie). 10 Avez TOUJOURS suffisamment. 11 L'appareil de chauffage ne doit pas être situé immédiatement en dessous d'une prise de courant. 12 Les enfants de moins de 3 ans devraient être tenus à l'écart à moins d'être surveillés en permanence. Les enfants âgés de 3 ans et de moins de 8 ans doivent uniquement allumer / éteindre l'appareil à condition qu'il ait été placé ou installé dans sa position normale de fonctionnement prévue et qu'ils soient sous surveillance ou qu'ils aient reçu des instructions concernant l'utilisation de l'appareil de manière sûre et qu'ils comprennent les risques encourus. Les enfants âgés de 3 ans et de moins de 8 ans ne doivent pas brancher, régler et nettoyer l'appareil ni effectuer l'entretien d'utilisateur. ATTENTION - Certaines parties de ce produit peuvent venir très chaudes et provoquer des brûlures. Une attention particulière doit être accordée aux endroits où les enfants et les personnes vulnérables sont présents. 13 Ne pas laisser les enfants jouer avec l'appareil. 14 Les enfants ne doivent pas être chargés du nettoyage et de l'entretien de l'appareil sauf s'ils sont encadrés.
Ne pas jeter vos appareils électriques avec vos ordures ménagères. Prière de les déposer dans les lieux de dépôt prévus à cet effet. Pour toute information concernant le recyclage, merci de vous informer auprès de votre distributeur ou des autorités locales.
Merci d'avoir choisi un produit "TOYOTOMI"!
Les produits de “Toyotomi” sont utilisés par des clients satisfaits à travers le monde entier. Afin d'assurer l'utilisation confortable et sûure de nos produits par les clients dans chaque pays, nos produits sont conformes aux normes de sécurité non seulement au Japon mais également dans tous les pays du monde, dont nous distribuons nos produits.
Toyotomi adapte ses produits pour satisfaire aux besoins de ses clients en poursuivant toujours notre philosophie d'entreprise, «partager les joies de la vie quotidienne». Nous allons continuer à rechercher, développer et fabriquer des produits qui répondent au mode de vie des gens comme l'efficacité, la sécurité et le confort.
Nous espérons que vous apprécierez votre appareil "Toyotomi" pour les années à venir!
Pour assurer une durée de vie maximale pour cet appareil, nous vous invitons d'abord à lire ce manuel d'instruction.
Apprenez à nous connaître... rendez-vous sur notre site www.toyotomi.eu pour une vue d'ensemble de notre gamme de produits.
1 LISEZ D'ABORD LES INSTRUCTIONS CONCERNANTUNE PREMIÈRE UTILISATION. 2 EN CASE DE DOUTE, CONTACTEZ VOTRE REVENDEUR. 3 AVANT DE COMMENCER LA LECTURE, CONSULTEZ LA LISTE DES PRINCIPAUX COMPOSANTS À LA DERNIÈRE PAGE
L'utilisation dans les grandes LIGNES
Voici, dans les grandes lignes, la marche à suivre pour utiliser votre appareil mobile de chauffage à combustible liquide. Le MANUEL D'UTILISATION reprend chaque étape en détail.
1 Retirez les différents emballages (voir le chapitre A, fig. A). 2 Remplissez le réservoir amovible 6 (voir le chapitre B, fig. C). 3 Branchez la fiche dans la prise de courant. 4 Allumez l'appareil à l'aide de la touche © (voir le chapitre D). 5 Modifiez si nécessaire la température à votre convenance à l'aide des touches de réglage (voir le chapitre E). 6 Pour éteindre l'appareil, appuyez sur la touche 12.
Le remplissage du réservoir doit se faire (sécurité contre l'incendie) : - soit appareil à l'arrêt, - soit dans un autre local que celui où est installé le chauffage,
- Dans tous les cas, l'utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de deux nus (voir le chapitre B).
- Voiture appareil dégagera une odeur de 'neuf' en chauffant pour la première fois.
- Conservez votre combustible dans un endroit frais, à l'abri de la lumière après avoir fermé le ou les bidons avec le bouchon d'origine.
- Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible.
- Utilisez uniquement paraffine de haute qualité, sans eau et pure conformément à la législation locale (TOYOTOMI combustible).
- Si vous changez de marque et/ou de type de combustible, vous devez d'abord vous assurer que l'appareil mobile de chauffage à combustible liquide consomme entièrement le combustible présent.
Aérés toujours suffisamment
Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil et pour toute référence ultérieure. Installez cet appareil uniquement s'il est conforme à la législation, aux ordonnances et aux normes locales et nationales. Ce produit a été conçu pour être utilisé comme chauffage dans des maisons résidentielles, et il doit être utilisé uniquement dans des endroits secs, dans des conditions domestiques normales et en intérieur, dans un séjour, une cuisine ou un garage.
Pour vous et votre sécurité, assurez-vous que la pièce où se trouve l'appareil est suffisamment aérée.
REMARQUE: Afin d'éviter toute coupure intempestive, nous conseillons d'entrouvrir une porte ou une fenêtre lorsque l'appareil est en service.
Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal afin d'utiliser l'appareil en toute sécurité, sans aération supplémentaire (voir le chapitre P). Si le volume de la pièce est plus petit que celui préconisé, vous devez toujours entrebâiller une fenêtre ou une porte (2,5cm). Il est important que chaque pièce où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50 cm² pour chaque orifice).
Nous recommandons également de le faire dans des pièces très isolées ou sans courants d'air et / ou à haute altitude. N'utilisez pas votre poêle dans des caves ou des pièces souterraines.
Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre distributeur.
PARTICULIEREMENT POUR FRANCE: Voitre appeareil de chauffage a ete concu pour fonctionner uniquement avec un combustible pour chauffage mobile à combustible liquide (conforme aux arrêtes du 18/7/2002 et du 25/6/2010).
L'usage de tout autre combustible est interdit. Réclamez-le chez votre revendeur ou consultez notre site internet pour l'adresse de nos points de vente. Le chauffage mobile à combustible liquide est un appareil de chauffage d'appoint à fonctionnement intermittent.
NOTE SPECIALE POUR LE ROYAUME-UNI: N'utilise que du pétrole de classe C1 ou équivalent, en conformité avec la norme 'BS2869- Part 2'.
Pour une utilisation convenable, l'utilisateur doit respecter les prescriptions suivantes:
Interdiction
- d'utiliser le chauffage mobile à combustible liquide dans les caravans, les bateaux et les cabines de véhicules.
- d'utiliser le chauffage mobile à combustible liquide dans les pièces insuffisamment aérées (se reporter au volume minimal à chauffer dans le tableau des caractéristiques) ou situées en dessous du niveau du sol et / ou au-dessus du niveau plus haut que 1900 mètres.
- de toute intervention par l'utilisateur sur les dispositifs de sécurité du chauffage. L'utilisation de ce type de chauffage dans les locaux recevant du public (ERP) doit faire l'objet d'une démarche réglementée. Il est impératif de se renseigner au PRÉALABLE.
Votre appareil mobile de chauffage est conçu pour être utilisé avec un combustible de haute qualité, pur et sans eau (TOYOTOMI combustible). Seuls ces combustibles vous assurent une combustion propre et optimale. Un combustible de moins bonne qualité peut se traduire par:
- un risque accru de pannes
- une combustion imparfaite
- une réduction de la durée de vie de l'appareil
- un dégagement de fumée et/ou de mauvaise odeur
- un dépôt sur la grille ou le manteau
Un combustible approprié est donc essentiel pour un usage sûr et durable de votre appareil.
La garantie ne couvre pas les dommages et/ou pannes de l'appareil mobile de chauffage causés par l'utilisation d'un combustible autre que celui qui est recommandé.
Pour connaître le combustible le mieux adapté, consultez votre revendeur (www.toyotomi.eu).
Seul un combustible approprié vous garantit un usage sûr et durable de votre appareil.
Vous trouvez ce bouchon de transport séparément dans le carton. Pour transporter
l'appareil dans notre véhicule, utilisez obliga
obligatoirement le bouchon de transport. Il faut donc bien le conserver!
Installation de l'appareil
1 Retirez avec précaution votre appareil du carton et vérifiez-en le contenu. En plus de l'appareil, vous devez disposer:
- d'un bouchon de transport
- du présent manuel d'utilisation
Conservez le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de transport.

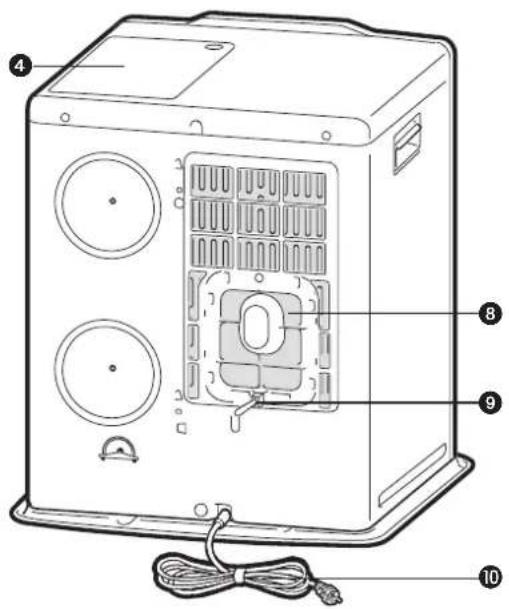

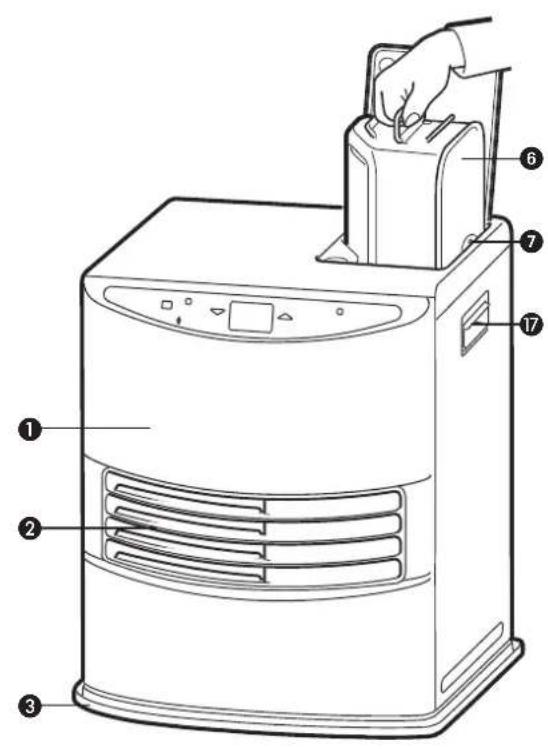

2 Ouvrez le couvercle du réservoir amovible 4 puis retirez la cale de carton. 3 Remplissez le réservoir amovible comme indiqué au chapitre B. 4 La surface du sol doit être plane. Déplacez l'appareil s'il n'est pas parfaitement horizontal. N'essayez pas de corriger sa position en mettant en dessous des livres ou un objet quelconque. 5 Branchez la fiche 1 dans la prise de courant (230 volts CA - 50 Hz) et régalez l'heure à l'aide des touches de réglage 14 (voir le chapitre C). 6 L'appareil est maintenant prêt à l'emploi.
Reglage d'altitude
Si l'appareil de chauffage est utilisé à une altitude de 800 m à 1300 m, utilisez le mode d'altitude 1. Appuyez sur le bouton d'altitude 19 avec une fine tige comme un clip et branchez-le dans la prise simultanément. Ensuite, "/A" apparait à l'écran. Si le chauffage est utilisé à une hauteur de 1300 m à 1900 m, utilisez le mode d'altitude 2. Après avoir réglé le mode d'altitude 1, appuyez sur le bouton d'altitude 19 avec une fine tige et branchez-le à nouveau simultanément. Ensuite, "e" sera affiché à l'écran. Désactivez le mode altitude en appuyant simultanément sur le bouton d'altitude et sur la prise de courant après avoir réglé le mode d'altitude 2. Ensuite, "U" apparait à l'écran et "A" disparait.
REMARQUE: Lorsque le mode d'altitude 1 est défini, le repère d'altitude "A" est allumé à l'écran. Lorsque le mode d'altitude 2 est réglé, le repère d'altitude "A" clignote pendant le fonctionnement.
REMARQUE: En cas de panne de courant ou de déconnexion de l'appareil de chauffage, le réglage de l'altitude restera.
Ne pas utiliser l'appareil à une altitude supérieure à 1900 mètres.
Changer le volume
Cet appareil de chauffage peut changer le volume sonore du buzzer. Le réglage initial est au niveau élevé.
1 Appuyez sur la touche SAVE 6 et maintenez-la enfoncée pendant plus de 3 secondes, puis le volume sonore du buzzer passe de Elevé à Bas. 2 Appuyez à nouveau sur la touche SAVE 16 et maintenez-la enfoncée pendant plus de 3 secondes, puis le volume sonore du buzzer passe de Bas à Elevé.
REMARQUE: Le niveau de volume est uniquement Bas et Elevé, mais l'alarme par le dispositif de sécurité retentit au niveau Elevé.
REMARQUE: Lorsque le chauffage a été débranché ou après une panne de courant, le volume correspondra au réglage initial Elevé.
Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procédez comme suit:
Assurez-vous que l'appareil est éteint.

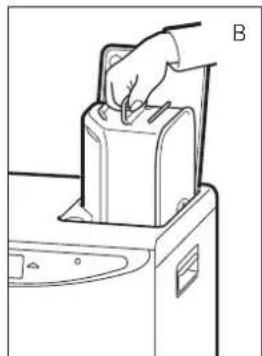

2 Soulevez le couvercle, dégagez le réservoir amovible et retirez-le de l'appareil (fig. B). Posez le réservoir amovible (côté bouchon vers le haut, côté poignée par terre) puis dévissez le bouchon du réservoir (fig. C). REMARQUE: Quelques gouttes de combustible peuvent encore s'écouler du réservoir.

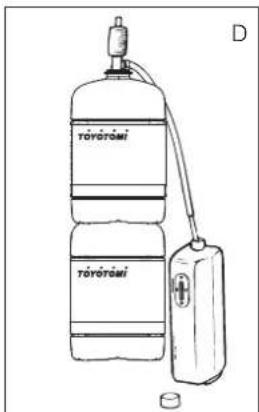

3 Prenez la pompe à main (voir manuel d'utilisation de la pompe) et introduisez le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. D). Introduisez le tuyau flexible dans l'orifice du réservoir amovible.
4 Lors du remplissage, observez attentivement la jauge du niveau de combustible (fig. E). Si celle-ci est pleine, désamorcez la pompe. Ne remplissez jamais trop le réservoir, surtout si le combustible est très froid (en chauffant, le combustible se dilate).
Ne laissez pas le combustible encore présent dans la pompe, remettez-le dans le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir minutieusement sur le réservoir. Essuyez le combustible éventuellement renversé.
6 Dans tous les cas, l'utilisateur doit vérifier la bonne fermeture du réservoir rechargé en dehors de toute source de chaleur ou de deux nus. Remettez le réservoir amovible dans l'appareil (bouchon en bas). Refermez le couvercle. Pensez à fermer votre bidon pour éviter des dépôts d'eau.
Introduisez la fiche dans la prise de courant (230 Volts CA/50Hz). La touche de mise en route ⑫ doit être en position OFF. Pour effectuer le réglage, appuyez d'abord sur la touche HOUR. Les 4 chiffres de l'écran ⑩ commenceront à clignoter. Appuyez ensuite sur le bouton (hour) jusqu'à obtenir l'heure actuelle. Pour les minutes, appuyez sur la touche (▲min.). En appuyant une seule fois, vous augmentez la valeur petit à petit. Si vous maintenez la touche enfoncée, la valeur continue à augmenter jusqu'à ce que vous relâchiez la touche. Au bout de 10 secondes environ, les 4 chiffres s'arrêtent de clignoter et le réglage sera enregistré (fig. F). 5 Minutes après l'extinction de l'appareil, l'information sur l'afficheur disparaît et l'appareil sera en position réserve (stand-by). Par appuyer sur un bouton quelconque, l'heure sera visible.
En cas de coupure de courant ou si la prise est débranchée, vous devez procéder de nouveau au réglage.
DMISE En ROUTE de l'apparel
Au début, un appareil à pétrole neuf dégage une certaine odeur. Prévoyez donc une aération supplémentaire.

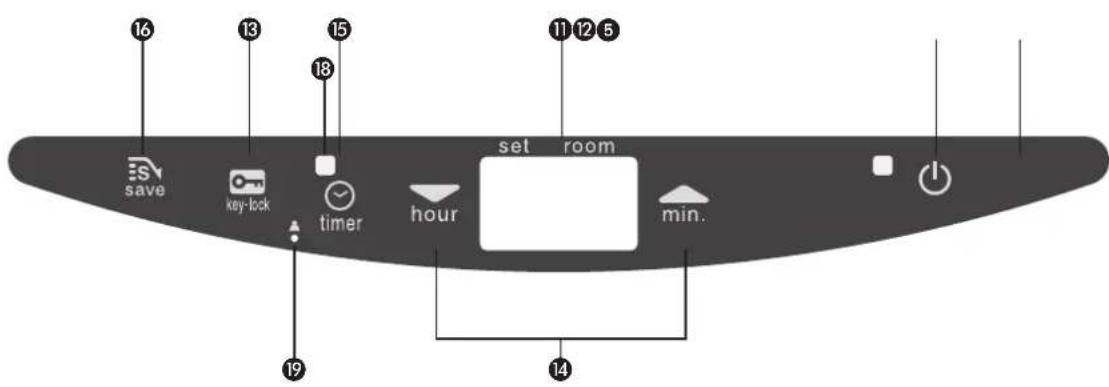

Allumez toujours l'appareil en vous servant de la touche ②. N'utilisez jamais le cro-d'allumettes ou de briquet.
Une fois le réglage de l'heure effectué, allumez l'appareil en appuyant tout simplement sur la touche ①. Le témoin d'allumage se met à clignoter pour indiquer que l'opération d'allumage est en cours. Cette opération dure quelques instants. Lorsque l'appareil s'allume, le témoin reste rouge.
L'afficheur numérique 1 affiche deux nombres. Le voyant température s'allume (fig. G). La température actuelle s'affiche sous l'inscription ROOM. La température désirée s'affiche sous l'inscription SET. Vous pouvez modifier cette dernière en vous servant des touches de réglage (voir le chapitre E).
Avant d'allumer l'appareil, vérifie qu'il reste suffisamment de combustible dans le réservoir.
Quand les 4 chiffres arrêtent à clignoter, les valeurs insérées sont mémorisées.
Vous pouvez modifier la température désirée lorsque l'appareil est allumé en vous servant des touches de réglage 14. Pour augmenter la température, appuyez sur la touche (▲min.). L'indication °C ① commencera à clignoter. Pour diminuer la température, appuyez sur la touche (▼hour). Après environ 10 secondes l'indication °C arrêtera à clignoter et les valeurs insérées sont mémorisées (fig. G).
Vous pouvez régler la température sur 6°C minimum et 28°C maximum. En cas de coupure de courant ou si la prise est débranchée:
- Rebranche l'appareil. Un message F-0 nous indique qu'il y a eu coupure de courant ; appuyez sur le bouton marche/arrêt ©12, reprogrammez l'heure (voir chapitre C), rallumez de nouveau l'appareil (voir chapitre D). La température désirée passe à la valeur standard, soit 20°C.
Le TIMER permet d'allumer automatiquement l'appareil à une heure désirée. Au préalable, vous devez avoir programmé l'heure actuelle (voir chapitre C) ainsi que votre température (voir chapitre E). L'appareil doit être éteint. Procédez comme suit:
1 Appuyez sur la touche ② puis juste après sur la touche TIMER ⑤. Le témoin TIMER ⑧ et les 4 chiffres ① commenceront à clignoter. 2 Enregistrez l'heure à laquelle l'appareil doit s'allumer en vous servant des touches de réglage ④. Appuyez ensuite sur la touche (hour) pour enregistrer l'heure et la touche (min.) pour les minutes (le réglage des minutes s'effectue de 5 en 5 minutes). 3 Après environ 10 secondes les 4 chiffres afficheront de nouveau CLOCK et le témoin TIMER s'allumera, indiquant que la fonction TIMER a été activée (fig. H). 4 Le timer permet d'obtenir la température désirée à l'heure programmée. L'appareil calcule lui-même à quel moment il doit se mettre en route pour obtenir la température voulue (Fuzzy logics).
Si vous désirez éteindre l'appareil ou changer l'heure de démarrage, il vous suffit simplement d'appuyer sur la touche TIMER (voir le chapitre G).
Afin de désactiver la fonction du timer, appuyez une seule fois sur la touche TIMER.
Gextinction de l'appareil
Il y a deux manières d'éteindre l'appareil:
1. Appuyez sur la touche. L'afficheur numérique se met en mode CLOCK et la flamme s'éteint. 2. Si vous désirez éteindre l'appareil et faire en sorte qu'il s'allume la prochaine fois automatiquement sous l'effet du timer, appuyez sur la touche TIMER 15. Vous pouvez servir des touches de réglage 14 (voir chapitre F).
L'afficheur numérique sert non seulement à afficher l'heure et la température (consignées) (chapitres C, E et F) mais encore à signaler des pannes. Le code qui apparaît sur l'afficheur vous indique ce qui se passe :
Code information ACTION
E-0 Surchauffe de l'appareil. Laissez refroidir, puis rallumez.
F - U Panne de courant secteur. Rallumez l'appareil.
E - I Thermostat defectueux. Contactez votre revendeur.
F - I Thermistance du brûleur défectueuse. Contactez votre revendeur.
E - C Problèmes de mise en marche. Contactez votre revendeur.
E-23 Allumez de nouveau l'appareil, juste attendez environ 30 secondes puis allumez de nouveau après qu'il se soit éteint. L'appareil après avoir branché la prise de courant.
E-5 Protection anti-renversement. Rallumez l'appareil.
E-6 Mauvaise combustion. Contactez votre revendeur.
E-7 Température ambiante. Rallumez l'appareil.
supérieure à 32°C si nécessaire.
G: À gauche la température désirée, à droite la température mesurée.
H: La lampe témoin TIMER indique que la fonction timer est active.
En cas de panne, l'afficheur numérique vous indique ce qui se passe.
E-B Moteur soufflant défectueux. Contactez votre revendeur.
E - B! Fréquence anormale.
Branchez la fiche dans la prise de courant de nouveau.
Contactez votre revendeur.
E - Filtre à air encrassé, ou Nettoyez le filtre.
Pompe à carburant encrassée. Contactez votre revendeur.
65 H L'appareil de chauffage a fonctionné
sans interruption pendant 65 heures
et s'est éteint automatiquement. Rallumer l'appareil de chauffage.
Combustible épuisé. Remplissez le réservoir.
amovable.
Manque d'aération. Aérer.
Contactez toujours votre revendeur en cas de panne non déscriptive ci-dessus et / ou lorsque la panne se répète malgré les mesures décrites plus haut.
Arrêt automatique
Cet appareil est équipé d'un système de sécurité qui éteint l'appareil de chauffage après 65 heures de fonctionnement sans interruption. L'écran affiche alors l'information suivante: 65Hr. Si vous le souhaitez, vous pouvez rallumer l'appareil de chauffage en appuyant sur le bouton (MARCHE/ARR T) (voir chapitre D).
Systeme autonettoyant
Si l'appareil fonctionne en puissance maxi durant deux heures, le nettoyage de la chambre de combustion s'effectue automatiquement. L'afficheur numérique va passer progressivement de CL-05 à CL-01. Durant ces 5 minutes de nettoyage automatique, l'appareil sera en position mini. L'opération de nettoyage effectuée, l'appareil mobile de chauffage à combustible liquide reprendra sa position initiale.
Verrouillage de sécurité enfants
Vous pouvez utiliser le verrouillage de sécurité enfants pour éviter toute modification accidentelle des réglages de l'appareil. La seule touche qui n'est pas verrouillée par le bouton sécurité enfants est le bouton de mise en marche. Si l'appareil est éteint et que le bouton verrouillage est activé, l'appareil ne peut pas s'allumer. Activez le verrouillage de sécurité en appuyant sur la touche KEY LOCK pendant plus de 3 secondes. L'indication KEY-LOCK apparaît sur l'écran (fig. I), indiquant que la sécurité enfants a été activée. Pour désactiver le verrouillage de sécurité enfants, appuyez encore une fois pendant plus de 3 secondes sur la touche KEY-LOCK.
L'utilisation de la touche économique 'SAVE
La fonction 'SAVE' vous permet de limiter la température. Si cette fonction est active, l'appareil s'éteindra automatiquement si la température ambience (ROOM) dépasse de 3°C la température désirée (SET). Si la température ambience est en dessous ou égale à la température désirée, l'appareil se rallumera automatiquement.
Pour activer la fonction 'SAVE', appuyez sur la touche correspondante 16. La lampe témoin SAVE s'allume (fig. J). Pour désactiver cette fonction, appuyez de nouveau sur la touche SAVE.
Même sans la fonction 'SAVE', votre appareil veille à ce que la température désirée soit approximativement maintenue en adaptant sa capacité de chauffage. 'SAVE' est une position économique que vous employez lorsque, par exemple, vous n'êtes pas présent dans la pièce ou pour maintenir la température de la pièce en position "Hors gel".
Quand l'indication apparaît sur l'écran, la sécurité enfants a été activée.
J: Si la lampe témoinsAVE s'allume, l'appareil s'allume et s'éteint automatiquement afin de rester dans les limites d'une certaine plage de températures.
L'indicateur 'FUEL
Après que l'indication FUEL est apparue, vous disposez encore de 10 minutes de combustible. Un compte à rebours s'effectue sur l'afficheur numérique (fig. K).
Vous intervenez en replissant le réservoir amovible, l'appareil reprend son fonctionnement normal (chapitre B).
Vous entendez un signal d'alarme toutes les 2 minutes, vous indiquant que vous devez faire le plein de combustible. Si vous n'intervenez pas, l'appareil s'éteint de lui-même. En s'éteignant, l'appareil émet un signal sonore d'avertissement. L'indicateur 'FUEL' se met alors à clignoter et l'afficheur numérique affiche quatre tirets (---). Vous pouvez faire cesser cela en appuyant une nouvelle fois sur le bouton. Si l'appareil a entièrement épuisé son combustible, une fois le plein effectué, vous devez attendre que le voyant 'FUEL' s'éteigne avant de rallumer l'appareil.
L'indication VENT
Quand l'indication VENT commence à clignoter, la pièce n'est pas suffisamment ventilée (fig. L). L'appareil s'éteindra automatiquement. Si cette indication continue à clignoter après ventilation, veuillez contacter votre revendeur.
Avant d'effectuer l'entretien de votre appareil, vous devez l'éteindre et le laisser refroidir. Notre appareil exige peu d'entretien. Mais vous devez nettoyer chaque semaine le cache du ventilateur à l'aide d'un aspirateur, et la grille à l'aide d'un chiffon.
Vérifiez aussi régulièrement le filtre à combustible:
1. Enlevez le réservoir amovible ⑥ hors de l'appareil puis retirez le filtre à combustible (fig. M). Ayez un chiffon à portée de main pour essuyer le combustible restant. Retirez le filtre à combustible et nettoyez-le avec du combustible ou à l'aide d'une soufflette. (Ne nettoyez jamais à l'eau!) 3. Remettez le filtre à combustible en place dans l'appareil.
Nous vous conseillons de nettoyer de temps en temps la poussière et les taches au moyen d'un chiffon sec. À défaut de quoi, des taches tenaces peuvent se former.
Les réparations, le remplacement des pièces importantes et le travail sur les éléments de sécurité ne doivent être exécutés que par des spécialistes agréés (et reconnus par le fabricant ou l'importateur). Avant de procéder à son entretien, laissez l'appareil refroidir. Si le câble d'alimentation de cet appareil est endommagé, son remplacement (type H05 VV-F) doit être réalisé par le fabricant, ou par un atelier de réparation reconnu par l'importateur, afin d'éviter un danger.
Entreposage (fin de la SAISON)
En fin de saison, rangez l'appareil dans un lieu sans poussière, si possible en utilisant l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez l'appareil et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n'importe où. Observez les règles en vigueur dans votre commune concernant les déchets chimiques. En tout cas, commencez la nouvelle saison avec du combustible neuf. Lorsque vous reprenez usage de votre appareil, suivez les instructions de nouveau (du chapitre A).
K: Après que l'indication FUEL est apparue, l'écran affichera les minutes qui vous restent avant que le réservoir soit vide.
L: Quand l'indication VENT clignote, il est nécessaire de ventiler la pièce.
Filtre à combustible
Bouchon de transport
Transport
Afin d'éviter les fuites de combustible durant le transport de l'appareil, vous devez prendre les précautions suivantes:
1 Laissez l'appareil refroidir. 2 Retirez le réservoir amovible 6 de l'appareil et retirez le filtre à combustible (voir le chapitre M, fig. M). Ce dernier peut goutter un peu; gardez un chiffon à portée de main. Conservez le filtre et le réservoir amovible indépendamment de l'appareil. 3 Mettez le bouchon de transport à la place du filtre à combustible (fig. N) et enfoncez-le bien. Le bouchon de transport permet d'éviter autant que possible les fuites de combustible, pendant le transport du poêle. 4 Transportez l'appareil toujours en position verticale. 5 Avant de transporter le poêle, ou si vous y avez versé accidentellement le mauvais combustible, videz le réservoir fixe à l'aide d'une pompe à combustible. Retirez d'abord le filtre à combustible avant d'insérer la pompe. Faites de même si le réservoir à combustible contient de l'eau.
Specifications techniques
| Allumage électrique | ||
| Combustible Combustible liquide pour apparéils mob- biles de chauffage (Arrêté du 18/07/2002 | ||
| et du 25/06/2010) | ||
| Puisance nominale moyenne 158 g/h 1900 Watt | ||
| Puisance calorifique max. 250 g/h 3000 Watt | ||
| Puisance calorifique min. 67 g/h | 800 Watt | |
| Conseiller pour des pièces normalement minimum 48 | maximum 120 | |
| airées minimum \( m^3 \)** | ||
| Ne convient pas pour des pieces | ||
| de volume inférieur à 48\( m^3 \)/ 20\( m^2 \) | ||
| Consommation de combustible* (l/heure)min. 0,083 | max. 0,313 | |
| Consommation de combustible* (g/heure)min. 67 | max. 250 | |
| Autonomie du réservoir (heures)min. 17,3 | max. 65,1 | |
| Contenance du réservoir amovible (litres)5,4 | ||
| Poids (kg)8,0 | ||
| Dimensions (mm)largeur | 376 | |
| (plateau inférieur compris)profondeur | 296 | |
| hauteur | 428 | |
| Accessoiresbouchon de transport | ||
| Tension secteur230 V - CA 50 Hz | ||
| Consommation électriqueallumagecontinu | 320 W13 W | |
| Niveau sonoremin. 18 dBmax. 35 dBValeur nominale de fusible250V, 5A | ||
En cas de réglage en position maximale. Ces valeurs sont données à titre indicatif.
Le marquage CE correspond à la conformité aux normes EN 60335-1 (2012)
et EN 60335-2-30 (2009)
Votre appareil est couvert par une garantie de 2 ans à compter de la date d'achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s'appliquent :
1 Nous rejetons expressément toute autre demande d'indemnisation, y compris en cas de préjudice indirect. 2 La réparation ou le changement de pièces effectués dans la période de garantie n’entraîne pas la reconduction de la garantie. 3 La garantie ne s’applique pas dans les cas suivants : modifications apportées à l’appareil, usage de pièces non d’origine, réparations de l’appareil effectuées par des tiers. 4 Les pièces sujettes à l’usure normale, comme le tamis, tout type de joint ou la pompe à main, ne sont pas couvertes par la garantie. 5 La garantie s’applique uniquement si vous présentez le bon d’achat d’origine, daté et ne portant pas de modifications. 6 La garantie ne s’applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d’utilisation, par une négligence ou par l’usage de combustible non approprié ou usage. Un combustible non approprié peut même être dangereux*. 7 Les frais d’expédition et les risques liés à l’envoi de l’appareil ou de ses pièces sont toujours à la charge de l’acheteur.
En cas de problème, consultez le manuel d'utilisation. Si le problème persiste, consultez votre revendeur.
- Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, ne déplacez pas l'appareil mais éteignez-le immédiatement. En cas d'urgence, vous pouvez utiliser un extincteur mais uniquement du type B : extincteur à acide carbonique ou à poudre.
FICHE Produit
(a) Le nom du fournisseur / Marque commerciale TOYOTOMI Europe Sales B. V. (b) Modèle LC-3010 (c) La classe d'efficacité énergétique A (d) La puissance thermique directe 3.0kW (e) La puissance thermique indirecte N/A (f) L'indice d'efficacité énergétique 94.9% (g) Le rendement utile 100%
(h) Les éventuelles précautions particulières
Merci de vous reférer au manuel d'utilisation pour tout ce qui concerne les instructions d'assemblage, d'installation ou d'entretien.
1 Façade Grille Plateau inférieur 4 Couvercle du réservoir amovible 5 Panneau de réglage 6 Reservoir amovable 7 Jauge de combustible du réservoir amovible 3 Cache du ventilateur 9 Sonde de température Cordond'alimentation électrique 1 Afficheur numérique 12 Touche 13 Verrouillage sécurité enfants 14 Touche de réglage (heure et température) 15 Réglage de l'heure d'allumage désirée "Timer" 16 Touche ECONOMIQUE 7 Poignée Témoin timer Bouton de réglage d'altitude
Ce produit ne peut pas être utilisé comme chauffage principal.
Vous souhaitez obtenir des informations supplémentaires ou si vous rencontrez un problème, rendez-vous sur notre site Web (www.toyotomi.eu) ou contactez notre service client (vous trouvez l'adresse et le numéro de téléphone sur www.toyotomi.eu)
