MODE D'EMPLOI MED6230HW MAYTAG

Manuel d'instructions concerning l'ss installation et l'entretien de la sechese

Dégagements d'installation 34

SPECIFICATIONS ELECTRIQUES

É.-U. SEULEMENT 35

RACCORDEMENT DE LA SECHEUSE

ÉLECTRIQUE - CANADA SEULEMENT 36

Specifications electriques 36

RACCORDEMENT ELECTRIQUE DE LA

Spécifications électriques 36

SPECIFICATIONS DE L'ALIMENTATION

EN GAZ 37

Type de gaz 37

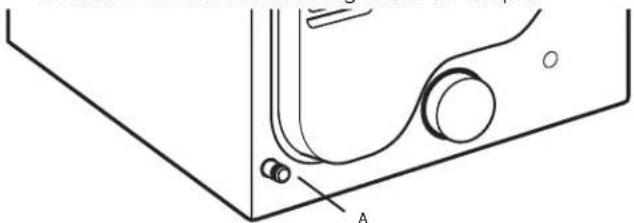

Canalisation de gaz 37

Spcifications du raccordement de

l'alimentation en gaz. 37

Specifications de l'alimentation

du bruleur 37

Canalisation de gaz de la secheuse. 38

INSTALLATION DES PIEDS

DE NIVELLEMENT. 38

EFFECTUER LE RACCORDEMENT

ÉLECTRIQUE - É.-U. SEULEMENT 38

Raccordement electrique 38

Raccordement du cable d'alimentation ....39

Planification des circuits de conduits. 46

Installation du système d'évacuation. 47

RACCORDEMENT DES TUYAUX

DEVIDANGE 47

RACCORDEMENT DU SYSTEME

D'EVACUATION 48

RéGLAGE DE L'APLOMB DE

LA SECHEUSE 49

LISTE DE VERIFICATION POUR

INSTALLATION TERMINE 50

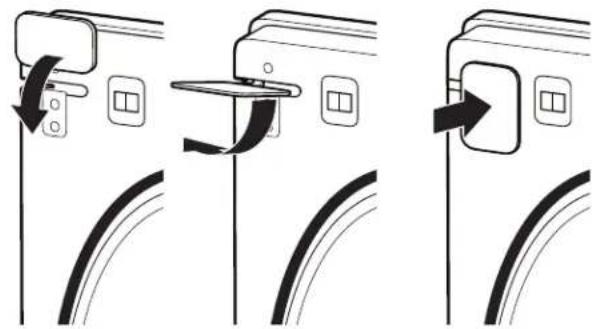

PORTE DE LA SECHEUSE (SUR CERTAINS

MODELES) 50

INVERSION DU SENS D'OUVERTURE DE

LA PORTE (SUR CERTAINS MODELES) 51

ENTRETIEN DE LA SECHEUSE. 55

VERIFICATION D'UNE CIRCULATION

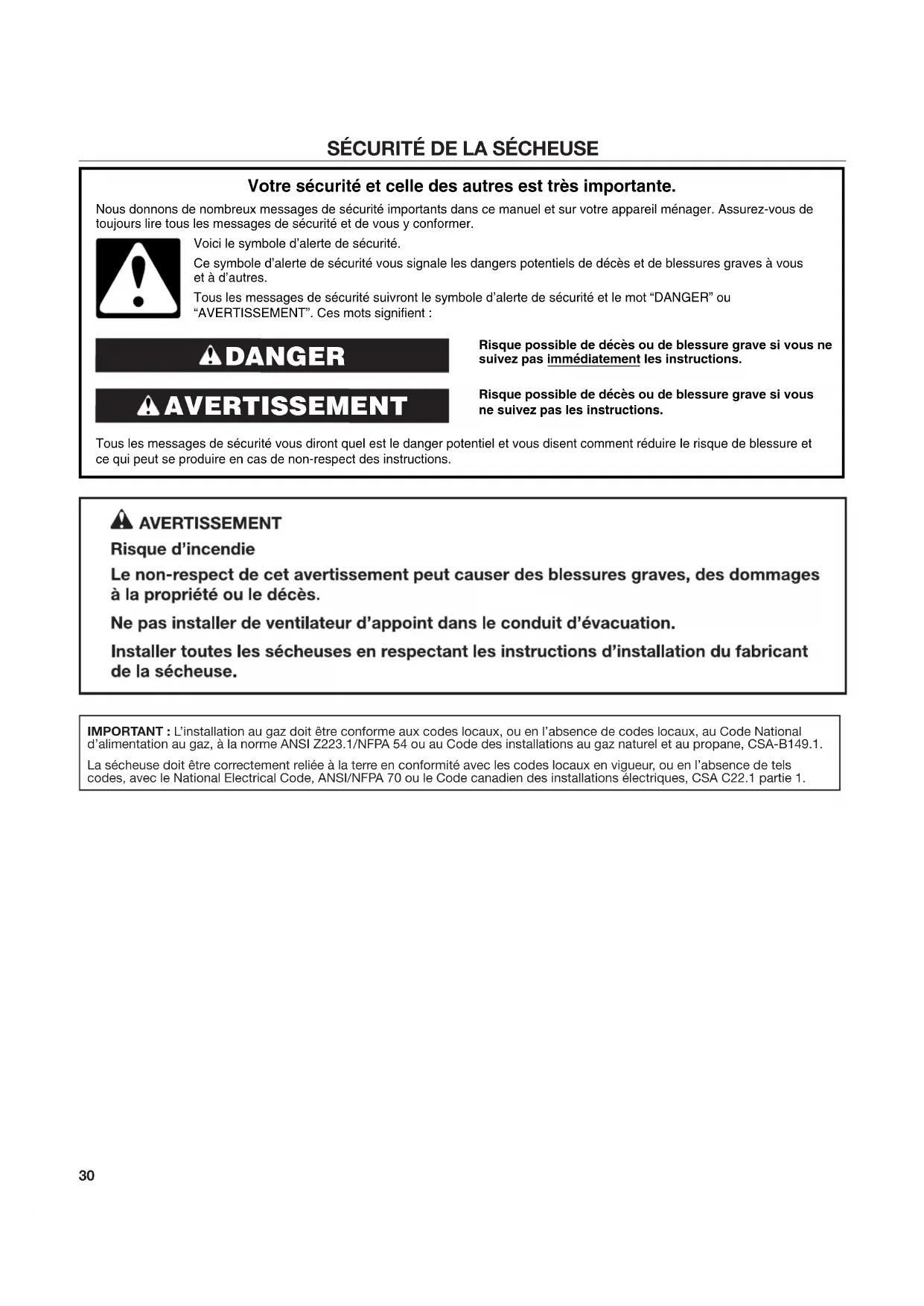

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre apparil menager. Assurez-vous de tous lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

ADANGER

AVERAGEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produit en cas de non-respect des instructions.

AVERTISSEMENT

Risque d'incendie

Le non-respect de cet averissement peut cause des blessures graves, des dommages à la propriété ou le décès.

Ne pas installer de ventilateur d'appoint dans le conduit d'évacuation.

Installer toutes les séchues en respectant les instructions d'installation du fabricant de la séchuse.

IMPORTANT : L'installation au gaz doit être conforme aux codes locaux, ou en l'absence de codes locaux, au Code National d'alimentation au gaz, à la norme ANSI Z223.1/NFPA 54 ou au Code des installations au gaz naturel et au propane, CSA-B149.1.

La séchuse doit être correctement reliée à la terre en conformité avec les codes locaux en vigueur, ou en l'absence de tels codes, avec le National Electrical Code, ANSI/NFPA 70 ou le Code canadien des installations électriques, CSA C22.1 partie 1.

• L'installation de la sécheuse à linge doit être effectué par un installateur qualifié.
• Installer la séchuse conformément aux instructions du fabricant et aux codes locaux.
• Ne pas installer de séchuse à linge avec des matériaux d'évacuation en plastiqueSouple ou un conduit métalliqueSouple (de type papier d'aluminium). Si un conduit métalliqueSouple est installé, celui-ci doit etre d'un type spécifique identifié par le fabricant de l'appareil et convenir à une utilisation avec les séchues à linge. Les matériaux d'évacuation souples sont connus pour s'affaisser,etre facilement écrasés et bloquer la charpie. Ces situations obstrueront le débit d'air de la séchuse à linge et augmenteront le risque d'incendie.
• Pour réduire le risque de blessure grave ou de décès, suivre toutes les instructions d'installation.
• Conserver ces instructions.

Dans l'Etat du Massachusetts, les instructions d'installation suivantes sont applicables :

■ Les travaux d'installation et réparation doivent être exécutés par un plombier ou tuyauteur qualifié ou licencié, ou par le personnel qualifié d'une entreprise licenciée par l'Etat du Massachusetts.
Remplacer par des dispositifs de fermeture acceptables : Les robinets de gaz et robinets à bille installés pour l'utilisation devraient être indiqués.
Si un conduit de raccordement flexible est utilise, sa longueur ne doit pas dépasser 4 pi (121,9 cm).

INSTRUCTIONSMPORTANTES DESECURITE

AVERTISSEMENT: Afin de réduire le risque d'incendie, de décharge électrique ou de blessures corporelles lors de l'utilisation de cet apparéil, observer certaines précautions fondamentales, notamment :

Lire toutes les instructions avant d'utiliser l'appareil.
Ne pas secher d'articles qui ont ete precedemment nettoyes, laves, trempés ou tachés avec de l'essence, des solvantspournetoyagea s ecoud'autressubstances inflammablesouexplosives; c essubstancesdégagentdes vapeurs qui pourraient s'enflammer ou exploser.
- Ne pas laisser des enfants jouer sur l'appareil ou à l'intérieur de celui-ci. Une surveillance étroite des enfants est nécessaire lorsque l'appareil est utilisé à proximité d'enfants.
Avant de retirer l'appareil du service ou pour lemettre au rebut, enlever la portedu compartment de sechage.
Ne pas acceder à l'intérieur de l'appareil pendant le fonctionnement dutambour.
Ne pas installer ou entrepriseser l'appareil dans un endroit où ellesseraitexposée auxintempéries.
Ne pas effectuer d'intervention non autorisé sur les commandes.
Ne pas réparer ou remplacer une quelconque piece de l'appareiloueffectuerunentretien q'ineseraitpas expressément recommendé dans les instructions d'entretien de l'utilisateur ou dans les instructions de réparation par l'utilisateur et s'assurer de bien comprendre ces instructions et d'être capable de les exécuteur.
Ne pas utiliser d'assouplissant ou de produits pour éliminer l'électricité statique à moins que cela ne soit recommandé par le fabricant de l'assouplissant ou du produit.

Ne pas secher à la chaleur des articles contenant du caoutchou mousse ou des matieres similaires.
Nettoyer le filtré à charpie avant ou après chaque charge.
La zone située autour de l'ouverture d'évacuation et les zones adjacentes doivent être propres, exemplés de peluches et p oussières.
L'intérieur de l'appareil et le conduit d'évacuation doivent étrennetoyés régulierement par unpersonneld'entretien qualifié.
Ne pas placer d'articles tâchés d'huile de cuisson dans la sechuse. Les articles couverts d'huile de cuisson peuvent provoir une réaction chimique et enflammer la charge de vêtements. Pour réduire le risque d'incendie du à des charges contaminées, la partie finale du programme de séchageparculbutage a lieusanschaleur(périodedebrefroidissement).Éviterd'arrêteuré s'échéuseenphase de culbutage avant la fin du programme de séchage, à moins de retiret et d'étendre rapidement tous les articles afinquè lac haleursedissipe.
Ne pas utiliser de pieces de remplacement qui n ont pas été recommandées p arlefabricant(c.-à-d.,pieces fabriquées à la maison à l'aide d'une imprimante 3D).
Voir les instructions d'installation pour les exigences de mise à la terreed installation.
- Ne pas installer de ventilateur d'appoint dans le conduit d'évacuation.

REMARQUE: L'ajretissement pour le ventilateur d'appoint ne s'applique pas aux séchues conçues pour être installées dans un système où il y a plusieurs séchues, avec un système d'évacuation conçue sur mesure installé selon les directives du fabricant de la séchuse.

CONSERVERCES INSTRUCTIONS

INSTRUCTIONS

IMPORTANT DES SECURITE

POUR METTRE L'ANCIENNE SÉCHEUSE AUX REBUTS OU POUR LA REMISER, ENLEVER LA PORTE.

CONSERVER CES INSTRUCTIONS

OUTILS ET PIECES

Rassembler les outils et pieces nécessaires avant d'entrepreneire l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste suivante.

Outils nécessaires à toutes les installations :

Tournevis à tête plate Clé à molette avec ouverture

jusqu'à 1 po ou clé à douille hexagonale

Niveau Brides de conduit

Couteau à mastic en plastique

Pistolet à calfeurtrage et composé de calfeurtrage (pour l'installation d'un nouveau conduit d'évacuation)

Cisaille de ferblantier (pour l'installation d'un nouveau conduit)

Tourne-écrou de 1/4 po (recommande)

Tournevis à tete cruciformen°2

Pince à dénuder (pour les installations à raccordement direct)

Ruban à mesurer Prince

Outils nécessaires pour les installations à gaz :

Clé à tuyau de 8 po ou 10 po

Clé à molette de 8 po ou 10 po (pour le raccordement au gaz)

Composedetanchéité des raccords filétés résistant au gaz propane

Picièces fournies (tous les modèles) :

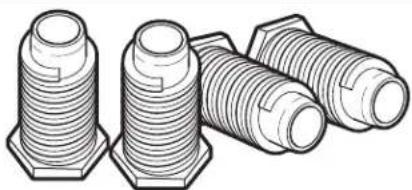

Pieds de nivellement (4)

Pièces nécessaires (modèles à vapeur):

Raccord en «Y»

Tuyau d'alimentation court

Rondelle en caoutchouc (4)

Tuyau d'arrivee d'eau

En cas d'utilisation d'un cordon d'alimentation :

Utiliser un ensemble de cordon d'alimentation électrique homologué UL marqu pour utilisation avec les séchues à vêtements. La trousse doit contir :

■ Un cordon d'alimentation de 30 A homologué UL, d'une tension nominale de 120/240 V minimum et d'une température nominale de 140^ (60^) minimum. Le cable doit être de type SRD ou SRDT et mesurer au moins 4 pi (1,22 m) de long. Les fils raccordés à la sechée doivent se terminer par des casses rondes ou à fourche à pointes relevantes.
Serre-cables (homologation UL)

Pièces nécessaires : (non fournies avec la sechese)

Consulter les codes locaux. Vérifier l'alimentation électric et le circuit d'évacuation existants. Voir « Installations électriques » et « Exigences concernant l'évacuation » avant d'acheter les pièces.

Les installations pour maison mobile nécessitant un système d'évacuation en métal disponible chez le marchand chez qui vous avez acheté votre séchuse. Pour plus d'informations, voir la section « Assistance ou service » dans le « Guide de réference rapèque »

A VERTISSEMENT

Risque d'explosion

Garder les matières et les vapeurs inflammables, telle que l'essence, loin de la sechuse.

Placer la sécheuse au moins 46 cm (18 po) au-dessus du plancher pour une installation dans un garage.

Le non-respect de ces instructions peut cause un décès, une explosion ou un incendie.

Il vous faudra :

■ Un emplacement permettant une évacuation appropriée. Voir la section « Exigences concernant l'évacuation »
- Un circuit distinct de 15 ou 20 A est requis pour les séchues à gaz et un circuit distinct de 30 A est requis pour les séchues électriques.
Si on utilise un cordon d'alimentation, une prise électrique reliée à la terre située à 2 pi (61 cm) maximum d'un des cotés de la secheuse. Consulter les « Spécifications électriques »
Le plancher doit pouvoir soutenir le poids de la secheuse de 200 lb (90,7 kg). Tenir également compte du poids des appeareils voisins.
- Un plancher de niveau avec une pente maximale de 1 po (25 mm) sous l'ensemble de la séchuse. Si l'inclinaison est supérieure à 1 po (25 mm), les vêtements peuvent ne pas culbuter convenablement et les programmes de détction automatiques peuvent ne pas fonctionner correctement.
Pour une installation dans un garage, placer la sechese au moins 18 po (460 mm) au-dessus du plancher.

• Modèle à vapeur uniquement : Des robinets d'eau froide situés à 4 pi (1,2 m) maximum des valves de remplissage, et une pression d'eau de 20 à 100 lb/po2 (137,9 à 689,6 kPa). Il est possible d'utiliser l'entrée d'eau de la laveuse en achétant les pieces nécessaires indiquées dans la section « Pièces nécessaires ».

IMPORTANT: Ne pas installer, remisser ou faire fonctionner la séchuse à un emplacement où elle sera exposée à de l'eau, des intempéries ou à des températures inférieures à 45^ ( 7^ ). À des températures inférieures, la séchuse pourrait ne pas s'arrêter à la fin des programmes de détction automatique, ce qui entraîrerait le prolongement du temps de séchage.

REMARQUE: Aucun autre apparéil consommant un combustible ne doit être installé dans le même placard.

DEGAGEMENTS D'INSTALLATION

Pour chaque type de configuration, prévoir davantage de dégagement pour faciliter l'installation et l'entretien : laisser suffisamment de dégagement pour les appareils menagers voisins et pour les murs, les portes et les plinthes. L'espace doit être assez grand pour permettre d'ouvir complètement la porte. Ajouter un espace supplémentaire tout autour de la séchée pour réduire le transfert de bruit. Si l'on installe une porte de placard ou une porte à persions, des ouvertures d'aération au sommet et au bas de la porte sont nécessaires.

Vérifier les specifications des codes. Certains codes limitent ou interdisent l'installation des séchues dans un garage, un placard, une résidence mobile ou une chambre à coucher. Contacter l'inspecteur en batiments local.

Espacement pour une installation dans un encastrement ou dans un placard

Les dimensions indiquées correspondant à l'espacement recommendé permis.

• Prévoir davantage d'espace pour facilitier l'installation et l'entretien.
  ■ Un espace supplémentaire peut être requis pour les moulures de porte et de plancher et pour les plinthes.
  Un espace supplémentaire de 1 po (25 mm) de tous les cotes de la secheuse est recommendé pour réduire le transfert du bruit.
  Pour installation dans un placard avec porte, on doit prévoir des ouvertures minimums d'entrée d'air en haut et en bas de la porte. Les portes à claire-voie offrant des ouvertures équivalentes de passage de l'air sont acceptables.
  ■ Il faut aussi prendre en compte l'espace requis entre les apparèils voisins.

*Dégagement minimum recommandé

Installation dans une résidence mobile - Exigences supplémentaires :

Cette sechese peut etre installee dans une maison mobile.

L'installation doit satisfaire les critères de la Manufactured Home Construction and Safety Standard, Titre 24 CFR, partie 3280 (anciennement Federal Standard for Mobile home construction and Safety, Titre 24 HUD, partie 280) ou de la Norme CAN/CSA-Z240MH.

Critères à respecter pour une installation dans une maison mobile :

Toutes les sécheuses :

■ Un système d'évacuation en métal est disponible à l'achat chez votre revendeur. Pour plus d'informations, voir la section « Assistance ou service » dans le « Guide de referencia rapide »
Il faut prendre des dispositions spéciales dans les résidences mobiles pour l'apport d'air de l'extérieur dans la sechuse. Les ouvertures (telle qu'une fenêtre à proximité) devraient être au moins deux fois plus grandes que l'ouverture de décharge de la sechuse.

Pour les installations en residence mobile avec sechuse à gaz :

■ Il est possible de commander un ensemble d'ancrage au sol pour installation en résidence mobile. Pour plus d'informations, voir la section « Assistance ou service » dans le « Guide de referencia rapide »

C'est à l'utilisateur qu'incombe la responsabilité de :

• Contactor un électricien qualifié.

S'assurer que le raccordement électricque est ajustat et conforme au code national de I'électricité, ANSI/NFPA 70 - dernière édition, et à tous les codes et règlements locaux en vigueur.

Le National Electrical Code impose un raccordement à 400s de l'alimentation electrique pour les maisons construites après 1996, les circuits de sechese modifiés après 1996 et/toutes les installations de maisons mobiles.

Pour obtenir un exemplaire des normes des codes ci-dessus, contacter: National Fire Protection Association One Batterymarch Park, Quincy, MA 02269

L'appareil doit être alimenté uniquement par un circuit monophasé à 3 ou 4 liés de 120/240 V CA, 600Hz (ou 3 ou 4 liés, 120/208V, si précise sur la plaque signalétique) sur un circuit séparé et protégé par un fusible ou un disjoncteur de 30 A sur chacun des 2 cables. On recommendé également que cet appareil soit alimenté par un circuit independant. Ne pas avoir de fusible dans le circuit neutre ou de mise à la terre.
- Ne pas utiliser de rallonge.
Si les codes le permettent et si on utilise un conducteur distinct de liaison à la terre, il est recommendé qu'un électricien qualilé verilè la qualité de la liaison à la terre.

Raccordement electrique

Pour installer la séchese de façon appropriée, il faut établier le type de raccords électriques que l'on utilisera et suivre les instructions de ce document.

• Cette séchée est préte à l'installation avec un raccordement à l'alimentation électrique à 300s. Le conducteur de terre neutre est déinitivement raccordé au conducteur neutre (ll blanc) à l'intérieur de la séchée. Si les codes électriques locaux exigent l'utilisation d'un disjoncteur de fuite à la terre, un raccordement à 40s à l'alimentation électrique est requis. Le conducteur de terre neutre doit être retire de la vis du connecteur de terre externe (vis verte) et xé sous la borne du neutre (ll du centre ou blanc) du bornier. Lorsque le conducteur de terre neutre est xé sous la borne du neutre (ll du centre ou blanc) du bornier, la caisse de la séchée est isolée du conducteur neutre.

Si les codes locaux n'autorisent pas le raccordement d'un conducteur de liaison à la terre au neutre, voir «Raccordement optionnel à 3 ls#.

• Un raccordement à 4Ills de l'alimentation électrique doit être utilisé lorsque l'appareil est installé dans un lieu où la mise à la terre par le conducteur neutré est interdite. Il est interdit de relier l'appareil à la terre par l'intérimédiaire du conducteur neutre dans les cas suivants: (1) nouvelle installation de circuit secondaire, (2) maison mobile, (3) vehicule de loisirs, et (4) juridictions dans lesquelles le code local interdit la liaison à la terre par l'intérimédiaire du conducteur neutré.

En cas d'utilisation d'un cordon d'alimentation :

Utiliser un ensemble de cordon d'alimentation électrique homologué UL marqué pour utilisation avec les séchues à vêtements. La trousse doit containir:

• Un cordon d'alimentation de 30 A homologué UL, d'une tension nominale de 120/240 V minimum et d'une température nominale de 140°F (60°C) minimum. Le cable doit être de type SRD ou SRDT et mesurer au moins 4 pi (1,22 m) de long. Les liés raccordés à la séchée doivent se terminer par des cosses rondes ou à fourche à pointes relevantes.
  Un serre-cables (homologation UL).

Si la prise murale ressemble à ceci :

Prise murale à 4 conducteurs (14-30R)

Choisir un cable d'alimentation à 4 liès avec cosses rondes ou à fourche et un serre-câbles homologué UL. Le cable d'alimentation électrique à 4 liès, d'au moins 4 pi (1,220m) de long, doit composer 4 liès en cuivre plein de calibre 10 et pouvoir se brancher sur une prise à 4 liès de type NEMA 14-30 R. Le liè de liaison à la terre (le conducteur de liaison à la terre) peut être vert ou nu. Le conducteur neutré doit être identifié par une gaine blanche.

Si la prise murale ressemble à ceci :

Prise murale à 3 conducteurs (10-30R)

Choisir un cable d'alimentation à 3 lIs avec cosses rondes ou à fourche et un serre-cables homologue UL. Le cable d'alimentation electrique à 3 lIs, d'au moins 4 pi (1,22lm) de long, doit composer 3 lIs en cuivre plein de calibre 10 et pouvoir se brancher sur une prise à 4 lIs de type NEMA 10-30 R.

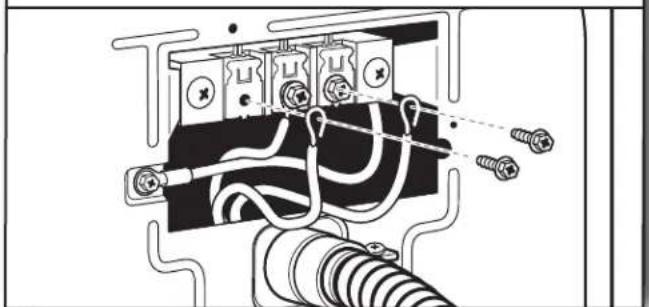

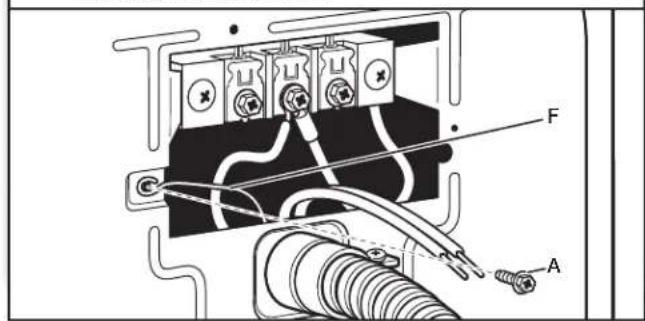

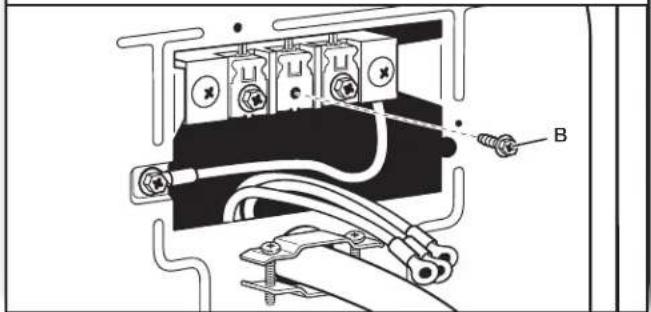

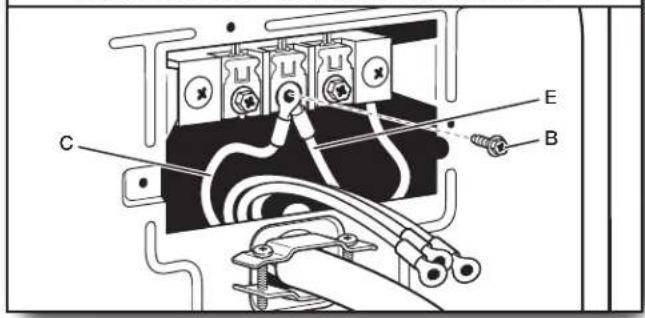

Pour le raccordement direct :

Le cable d'alimentation doit correspondre à l'alimentation electrique (4 US ou 3 US) et etrel:

• Un cable en cuivre à gaine non métallique ou blindoé couple (avec de mise à la terre), avec conduit métallique couple. Tous les liés sous tension doivent être isolés.
  Fil en cuivre plein de calibre 10 (ne pas utiliser d'aluminium) d'au moins 5Lpi (1,52m) de long.

INSTRUCTIONS DE LIAISON À LA TERRE

Pour une sechuse reliée à la terre et connectée par un cordon :
Cette séchue doit être reliée à la terre. En cas de mauvais fonctionnement ou de panne, la liaison à la terre réduira le risque de chic électrique en offrant au courant électrique un acheminement d'évacuation de moindre résistance. Cette séchue est alimentée par un cordon électrique comportant un conducteur relié à la terre et une fiche de branchement munie d'une broche de liaison à la terre. La fiche doit être branchée sur une prise appropriée qui est bien installée et reliée à la terre conformément à tous les codes et règlements locaux.
Pour une secheuse raccordee en permanence:
Cette secheuse doit etre raccordee a un systeme de cablage permanent en metal relié à la terre ou un conducteur relié à la terre doit etre en fonction avec les conducteurs de circuit et raccordé à la borne de liaison à la terre ou la borne sur la secheuse.

AVERTISSEMENT: Le raccordement incorrent de cet appeareil au conducteur de liaison à la terre peut susciter un risque de chic electrique. En cas de doute quant à la qualité de liaison à la terre de la sechuse, consulter un électricien ou un technician ou un personnel qualifié. Ne pas modifier la fiche de branchement fournie avec la sechuse; si la fiche ne correspond pas à la configuration de la prise de courant, demander à un électricien qualifié d'installer une prise de courant appropriée.

CONSERVEZ CES INSTRUCTIONS

RACCORDEMENT DE LA SÉCHEUSE ÉLECTRIQUE - CANADA SEULEMENT

SPECIFICATIONS ÉLECTRIQUES

AVERAGE

Risque de chocolélectrique

Brancher sur une prise à 4 alveoles reliée à la terre.

Le non-respect de cette instruction peut cause un décès ou un choc électrique.

C'est à l'utilisateur qu'incombe la responsabilité de :

• Contacter un électricien qualifié.
  S'assurer que le raccordement electrique est adequat et conforme à la dernière édition du Canadian Electrical Code, C22.1, et à tous les codes et règlements locaux en vigueur. Pour obtenir un exemplaire des normes des codes cédessus, contacter : Canadian Standards Association 178 Rexdale Blvd, Toronto, ON M9W 1R3 CANADA
  L'appareil doit être alimenté uniquement par un circuit monophasé de 120/240 V CA uniquement de 60 Hz à 4 fils, sur un circuit séparé de 30 A, protégé par fusible aux deux extrémites de la ligne. On recommende d'utiliser un fusible ou un disjoncteur temporisé. On recommende également que cet apparéil soit alimenté par un circuit independant.
  Cette sechese est munie d'un cordon d'alimentation certifie UL ou CSA International. Certified concu pour etre branche dans un receptacle mural 14-30R standard.Le cordon mesure 5 pi (1,52 m).Veiller a ce que la prise murale se touve a proximite de l'emplacement definitif de la sechese.

Prise murale à 4 conducteurs (14-30R)

Pour plus d'informations, consulter les numérores de dépannage dans la section « Assistance ou service » du « Guide de referencia rapide »

INSTRUCTIONS DE LIAISON A LA TERRE

Pour une sechuse reliée à la terre et connectée par un cordon :
Cette séchuse doit être reliée à la terre. En cas de mauvais fonctionnement ou de panne, la liaison à la terre réduira le risque de choc électrique en offrant au courant électrique un acheminement d'évacuation de moindre résistance. Cette séchuse est alimentée par un cordon électrique comportant un conducteur relié à la terre et une fiche de branchement munie d'une broche de liaison à la terre. La fiche doit être branchée sur une prise appropriée qui est bien installée et reliée à la terre conformément à tous les codes et règlements locaux.
Pour une secheuse raccordée en permanence:
Cette secheuse doit être raccordée à un système de câblage permanent en métal relié à la terre ou un conducteur relié à la terre doit être en fonction avec les conducteurs de circuit et raccordé à la borne de liaison à la terre ou la borne sur la secheuse.

AVERTISSEMENT: Le raccordement incorrect de cet apparéil au conducteur de liaison à la terre peut susciter un risque de chic électrique. En cas de doute quant à la qualité de liaison à la terre de la séchuse, consulter unElectricien ou un technicien ou un personnel qualifié. Ne pas modifier la fiche de branchement fournie avec la séchuse; si la fiche ne correspond pas à la configuration de la prise de courant, demander à un électricien qualifié d'installer une prise de courant appropriée.

CONSERVEZ CES INSTRUCTIONS

RACCORDEMENT ÉLECTRIQUE DE LA SÉCHEUSE À GAZ - É.-U. ET CANADA

SPECIFICATIONS ÉLECTRIQUES

AVERAGE

Risque de chocolélectrique

Brancher sur une prise à 3 alveoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut cause un décès, un incendie ou un choc électrique.

Une source d'alimentation de 120 V CA à 60 Hz uniquement et protégée par faisible de 15 ou 20 A est nécessaire.
On recommends d'utiliser un faisible ou un disjoncteur temporisé. Il est également recommendé de raccorder l'appareil sur un circuit distinct exclusif à cet apparéil.

INSTRUCTIONS DE LIAISON À LA TERRE

Pour une sechuse reliée à la terre et connectée par un cordon :
Cette séchuse doit être reliée à la terre. En cas de mauvais fonctionnement ou de panne, la liaison à la terre réduira le risque de chic électrique en offrant au courant électrique un acheminement d'évacuation de moindre résistance. Cette séchuse est alimentée par un cordon électrique comportant un conducteur relié à la terre et une fiche de branchement munie d'une broche de liaison à la terre. La fiche doit être branchée sur une prise appropriée qui est bien installée et reliée à la terre conformément à tous les codes et règlements locaux.
Pour une sechuse raccordee en permanence:
Cette sechuse doit etre raccordee a un systeme de cablage permanent en metal relié à la terre ou un conducteur relié à la terre doit etre en fonction avec les conducteurs de circuit et raccordé à la borne de liaison à la terre ou la borne sur la sechuse.

AVERTISSEMENT: Le raccordement incorrect de cet apparéil au conducteur de liaison à la terre peut susciter un risque de chocoléuctique. En cas de doute quant à la qualité de liaison à la terre de la sechese, consulter un électricien ou un technician ou un personnel qualifié. Ne pas modifier la fiche de branchement fournie avec la sechese; si la fiche ne correspond pas à la configuration de la prise de courant, demander à un électricien qualifié d'installer une prise de courant appropriée.

CONSERVEZ CES INSTRUCTIONS

AVERAGEMENT

Risque d'explosion

Utiliser une canalisation neue d'arrivée de gaz approuvée par CSA International.

Installer un robinet d'arret.

Bien serrer chaque organe de connexion de la canalisation de gaz.

En cas de connexion au gaz propane, demander à une personne qualifiée de s'assurer que la pression de gaz ne dépasse pas 330 mm (13 po) de la colonne d'eau.

Par personne qualifiée, on comprend :

le personnel autorisé de chauffage,

le personnel autorisé d'uneompagnie de gaz, et le personnel d'entretien autorisé.

Le non-respect de ces instructions peut cause un décès, un Explosion ou un incendie.

TYPE DE GAZ

Gaz naturel :

Cette séchuse est équipée pour une alimentation au gaz naturel et homologue par UL pour l'alimentation au gaz propane après conversion appropriée.

• Cette séchée doit être équipée du brûleur convenable, correspondant au gaz spécifique qui alimente l'habitation. L'information sur le brûleur se trouve sur la plaque signalétique dans le logement de la porte de la séchée. Si ces renseignements ne correspondent pas au type de gaz disponible, contacter votre revendeur ou composer les numérios de téléphone indiqués dans la section « Assistance ou service » de votre « Guide de référence rapide »

Conversion pour l'alimentation au propane :

IMPORTANT: Un technicien qualifié doit effectuer la conversion.

Ne pas entendre de convertir la sechuse dans le cas d'une utilisation avec un gaz différent de celui indiqué sur la plaque signalétique sans d'abord consulter la Compagnie de gaz.

CANALISATION DE GAZ

Option 1 (méthode recommendée)

Raccord à gaz en acier inoxydable flexible :

Si les codes locaux le permettent, utiliser un raccord neuf en acier inoxydable couple (conception homologuee par l'American Gas Association ou par CSA International) pour raccorder la sechese a la canalisation rigide d'alimentation en gaz. Selon le besoin, utiliser un coude et un adaptateur de 3/8 po x tuyau NPT de 3/8 po entre le raccord de gaz flexible et la canalisation de gaz de la sechese, pour eviter toute deformation.

Option 2 (methode alternative)

Conduit d'aluminium ou de cuivreapprové:

La canalisation doit comprendre un connecteur obturé (filetage NPT de 1/8 po ou plus) accessible pour le raccordement de l'instrument de mesure immidiatement en amont de la connexion d'alimentation en gaz de la séchuse.
On recommende un tuyau IPS de 1/2 po.
Pour les longueurs inférieures à 20 pi (6,1 m), on peut utiliser des tuyaux approvés en aluminium ou en cuivre de 3/8 po dans la mesure où les codes locaux et le fournisseur de gaz l'autorisent.

Pour le gaz naturel, ne pas utiliser de conduits en cuivre.
Pour les longueurs supérieures à 20 pi (6,1 m), on peut utiliser des tuyaux plus gros et un adaptateur de calibre différent.
Si la séchuse a été convertie pour une utilisation au propane, on peut utiliser un tuyau en cuivre pour propane compatible de 3/8 po. Si la longueur totale de la canalisation d'arrivée de gaz est supérieure à 20 pi (6.1 m), utiliser une plus grosse conduite.

REMARQUE: On doit utiliser un composé d'étanchéité pour tuyauteries résistant à l'action du gaz propane. Ne pas utiliser de ruban TEFLON ^®† .

■ Robinet d'arrêt nécessaire.

Aux États-Unis :

Un robinet d'arrêt individuel doit être installé à 6 pi (1,8 m) de la sechese conformément au Code national d'alimentation en gaz, ANSI Z223.1. L'emplacement doit être facilement accessible pour l'ouverture et la fermetre.

Au Canada :

Un robinet d'arrêt individuel doit être installé conformément au Code B149.1 relatif à l'installation du gaz naturel et du propane. Il est recommendé d'installer un robinet d'arrêt individuel manuel à 6 pi (1,8 m) au maximum de la séchuse. L'emplacement doit être facilement accessible pour l'ouverture et la fermeture.

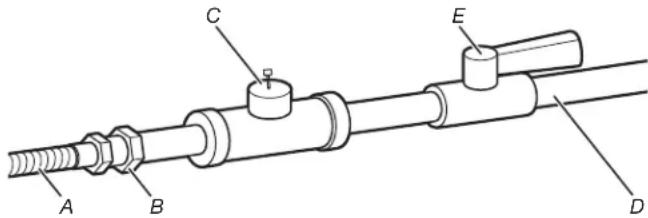

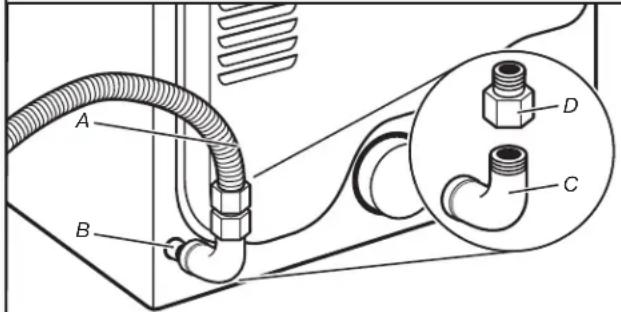

A. Raccord flexible de gaz de 3/8 po
B. Adaptateur entre le conduit et le joint conique de 3/8 po
C. Connecteur obturé (filetage NPT de 1/8 po ou plus)
D. Canalisation d'alimentation en gaz (filetage NPT de 1/2 po)
E. Robinet d'arret du gaz.

SPECIFICATIONS DU RACCORDEMENT DE L'ALIMENTATION EN GAZ

Utiliser un coude et un adaptateur NPT de 3/8 po x 3/8 po entre le connecteur de gaz flexible et la conduite de gaz de la secheuse, tel que nécessaire pour éviter le pincement.
Utiliser uniquement un composé d'étanchéité des tuyauteries. Ne pas utiliser de ruban TEFLON ^80 .
- Cette séchée doit être raccordée à la canalisation d'alimentation en gaz à l'aide d'un connecteur de gaz flexible homologué qui respecte les normes applicables aux connecteurs utilisés avec des apparèils menagers à gaz, ANSI Z21.24 ou CSA 6.10.

SPECIFICATIONS DE L'ALIMENTATION DU BRULEUR

Altitudes supérieures à 2000 pieds (610 m) :

Si la séchuse doit être utilisée à une altitude supérieure à 2000 pi (610 m), on doit réduire le débit thermique du brûleur indiqué sur la plaque signalétique de 4% pour chaque tranche de 1000 pi (305 m) d'augmentation de l'altitude.

Épréuve sous pression de l'alimentation en gaz

La secheuse doit être déconnectée du système de canalisations d'alimentation en gaz lors de tout test de pression à des pressions plus élevées que 12 Ib/po².

†TEFLON est une marque déposée de Chemours.

CANALISATION DE GAZ DE LA SÉCHEUSE

La canalisation d'arrivee de gaz sortant depuis l'arriere de la secheuse est doted d'un filtage male de 3/8 po.

A. Conduit NPT de la sécheuse de 3/8 po

REMARQUE: Pour une installation dans un garage, prévoir 18 po (460 mm) de plus à partir du sol pour la hauteur de la canalisation d'arrivée de gaz.

INSTALLATION DES PIEDS DE NIVELLEMENT

A VERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la séchuse.

Le non-respect de cette instruction peut cause une blessure au dos ou d'autre blessure.

1. Préparation de la sécheuse pour les pieds de nivellement

Saisir fermement le corps de la sechese (et non pas le panneau de la console) puis reposer la sechese avec precaution sur les cornières en carton arriere.

IMPORTANT: Si l'on fait reposer la sechuse sur le dos, utiliser les cornières dans lesquelles la sechuse a ete emballlee pour eviter d'endommager la sechuse.

2. Vissage des pieds de nivellement

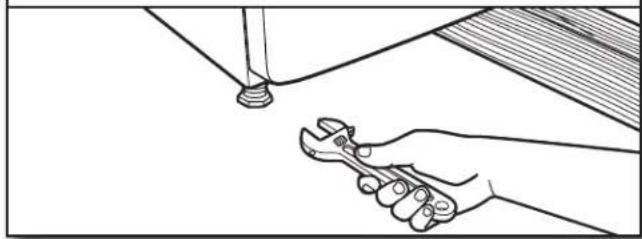

À l'aide d'une clé et d'un mètre-ruban, visser les pieds de nivellement dans les trous pour pieds de nivellement jusqu'à ce que le bas de chaque pied se trouve à environ 1 po (25 mm) du bas de la séchuse.

À present, redresser la secheuse et la placer sur ses pieds. Faire glisser la secheuse jusqu'à ce qu'elle se trouve à proximé de son emplacement final. Laisser suffisamment d'espace pour connecter le conduit d'évacuation.

Les ensembles de buanderie avec secheuses à gaz doivent être bien fixés au sol. Les installations en maison mobile nécessitant un ensemble d'ancrage au sol pour installation en maison mobile. Pour le processus de commande, consulter les « Guide de referencia rapide »

EFFECTUER LE RACCORDEMENT ÉLECTRIQUE - É.-U. SEULEMENT

RACCORDEMENT ÉLECTRIQUE

Cordon d'alimentation :

AVENTISSEMENT

Risque d'incendie

Utiliser un cordon d'alimentation electrique neuf homologué UL de 30 ampères.

Utiliser un réducteur de tension homologué UL.

Déconnecter la source de courant électrique avant de réaliser les connexions électriques.

Connector le conducteur neutre (blanc ou conducteur central) à la borne centrale (argent).

Le conducteur de liaison à la terre (vert ou nu) doit être relié au connecteur vert de liaison à la terre.

Connector les 2 conducteurs d'alimentation restants aux 2 bornes (or) restantes.

Bien serrer chaque organe de connexion du branchement electrique.

Le non-respect de cette instruction peut causeur un décès, un incendie ou un choc électrique.

Options de raccordement électrique :

1. Choiser le type de raccordement électrique

Prise de courant à 4 conducteurs (NEMA type 14-30R):

Passer à Raccordement du cordon d'alimentation.

Prise de courant à 3 conducteurs (NEMA type 10-30R) :

Passer à Raccordement du cordon d'alimentation.

Raccordement direct à 4 fils: Passer à Raccordement direct.

Raccordement direct à 3 fils: Passer à Raccordement direct.

REMARQUE: Si les codes locaux n'autorisent pas le raccordement d'un conducteur de masse de la caisse au fil neutre, voir la section « Raccordement optionnel à 3 fils ». Ce raccordement peut servir pour un cordon d'alimentation ou une connexion directe des conducteurs.

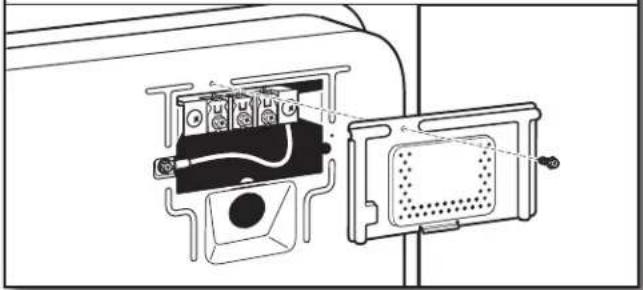

2. Retirer le couvercle du bornier

Retirer la vis de retenue et le couvercle du bornier.

RACCORDEMENT DU CABLE D'ALIMENTATION

Serre-câble du cordon d'alimentation

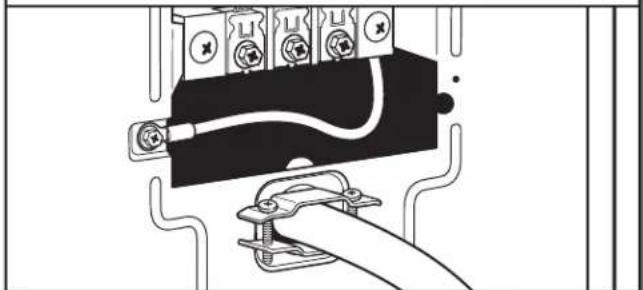

1. Fixer le serre-cable du cable d'alimentation

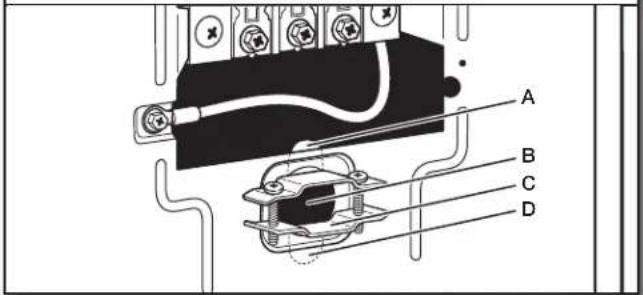

Retirer les vis d'un serre-cable homologué UL de 3/4 po (19 mm). Placer les languettes des deux moitiés de pince (C) dans le trou sous l'ouverture du bornier (B), de sorte qu'une d'entre elles pointe vers le haut (A) et l'autre vers le bas (D). Maintenir en place. Serrer les vis du serre-cables juste assez pour maintainir ensemble les deux moitiés de pince (C).

2. Fixer le serre-cable du cable d'alimentation

Passer le cordon d'alimentation à travers le serre-cables.
Vérifier que la gaine d'isolement du cordon d'alimentation rentré à l'intérieur du serre-cables. Le serre-cables doit être bien relié à la caisse de la secheuse et se trouver en position horizontale. Serrer le serre-cables autour du cordon d'alimentation. Ne pas serrer excessivelyment les vis du serre-cables.

Si la prise murale ressemble à ceci :

Prise de courant à 4 conducteurs (NEMA type 14-30R):

Lire la section « Raccordement du cable d'alimentation à 4 fils »

Prise de courant à 3 conducteurs (NEMA type 10-30R):

Lire la section « Raccordement du cable d'alimentation à 3 fils »

Raccordement du cable d'alimentation à 4 fils

IMPORTANT : Un raccordement à 4 fils est obligatoire pour les maisons mobiles et lorsque les codes locaux n'autorisent pas l'utilisation de raccordements à 3 fils.

Prise murale à 4 fils (type NEMA 14-30R)

Prise à 4 broches

Cosses en fourche a pointes relevantes

Cosses rondes

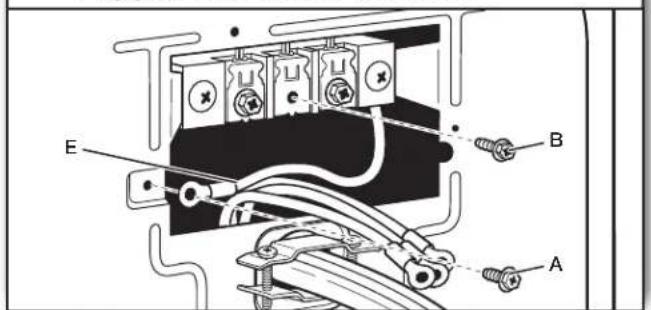

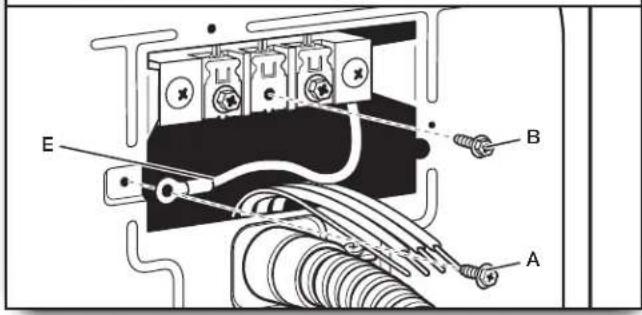

1. Préparer l'installation de l'appareil avec fil de terre

Retirer la vis de la borne centrale (B). Retirer le conducteur de terre neutre (E) de la vis verte du conducteur de terre externe (A).

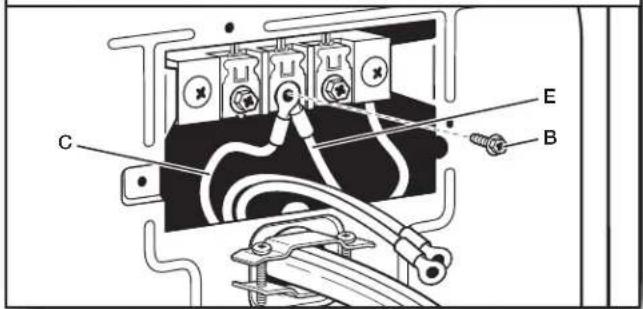

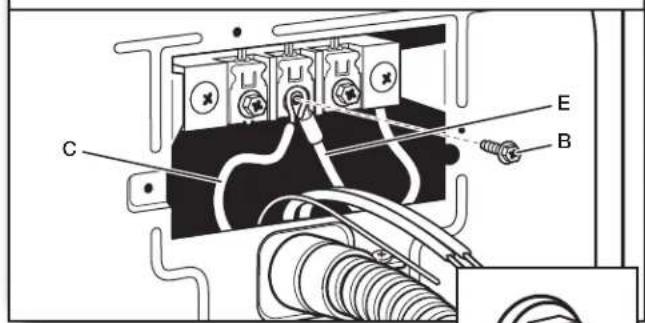

2. Connecter le conducteur de terre neutre et le conducteur neutre

Connector le conducteur de terre neutre (E) et le conducteur neutre (blanc) (C) du cable d'alimentation sous la vis de la borne centrale (B). Serrer la vis.

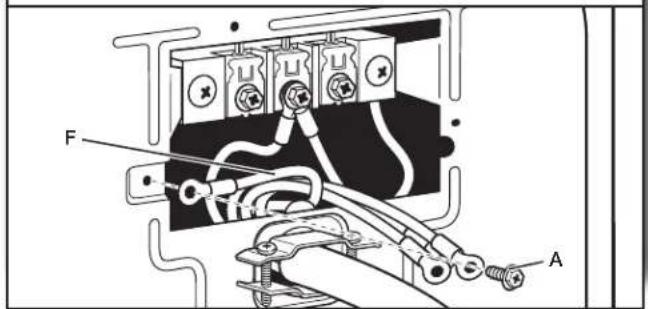

3. Connecter le conducteur de liaison à la terre

Connector le conducteur (vert ou nu) de liaison à la terre (F) du cable d'alimentation à la vis du conducteur de liaison à la terre externe (A). Serrer la vis.

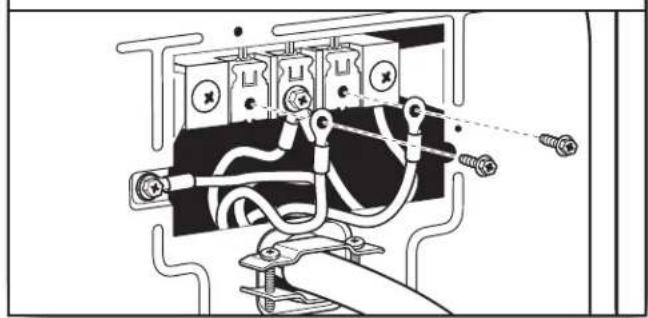

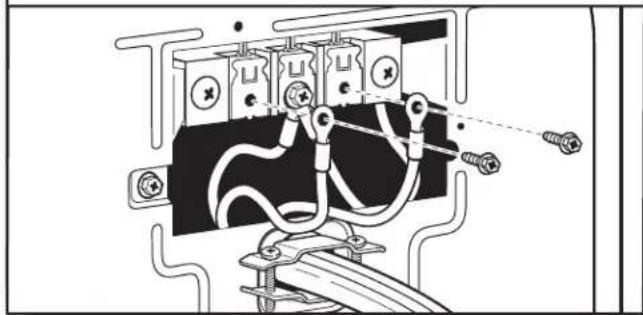

4. Connecter les conducteurs restants

Connector les conducteurs restants aux vis les plus à l'extérieur du bornier. Serrer les vis. Pour terminer, replacer la languette du couvercle du bornier dans la fente du panneau arrêté de la sécheuse. Fixer le couvercle avec la vie de retenue. Ensuite, aller à la section « Exigences concernant l'évacuation »

Raccordement du cable d'alimentation à 3 fils

Àutiliser lorsque les codes locaux autorisent la connexion du conducteur de masse de la caisse au conducteur neutre.

Prise murale à 3 fils (type NEMA 10-30R)

Prise à 3 broches

Cosses en fourche a pointes relevantes

Cosses rondes

1. Retirer la vis centrale

Retirer la vis de la borne centrale (B).

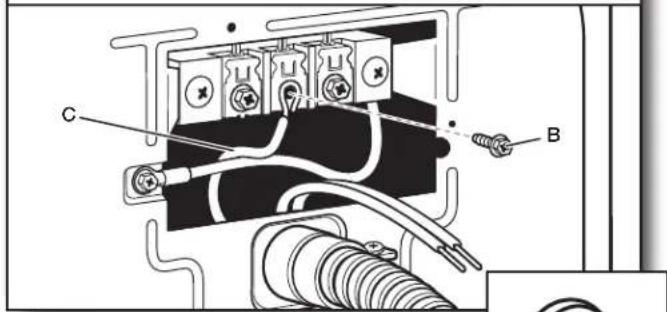

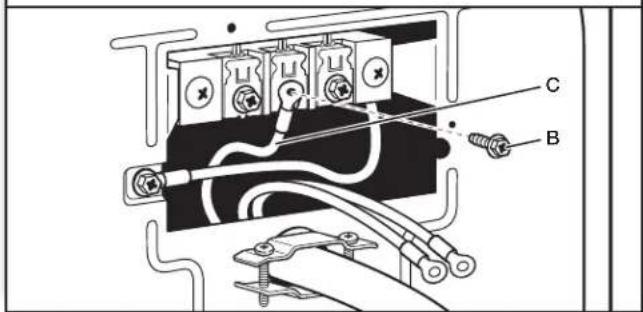

2. Connecter le conducteur neutre

Connector le conducteur neutre (blanc ou central) (C) du cable d'alimentation à la vis de la borne centrale (B). Serrer la vis.

3. Connecter les conducteurs restants

Connector les conducteurs restants aux vis les plus à l'extérieur du bornier. Serrer les vis. Pour terminer, replaced la languette du couverce du bornier dans la fente du panneau arrêté de la sechuse. Fixer le couverce avec la vie de retenue. Ensuite, aller à la section « Exigences concernant l'évacuation »

RACCORDEMENT DIRECT

A VERTISSEMENT

Risque d'incendie

Utiliser du fil en cuivre solide de calibre 10.

Utiliser un réducteur de tension homologué UL.

Déconnecter la source de courant électrique avant de réaliser les connexions électriques.

Connector le conducteur neutre (blanc ou conducteur central) à la borne centrale (argent).

Le conducteur de liaison à la terre (vert ou nu) doit être relié au connecteur vert de liaison à la terre.

Connector les 2 conducteurs d'alimentation restants aux 2 bornes (or) restantes.

Bien serrer chaque organe de connexion du branchement electrique.

Le non-respect de cette instruction peut cause un décès, un incendie ou un choc électrique.

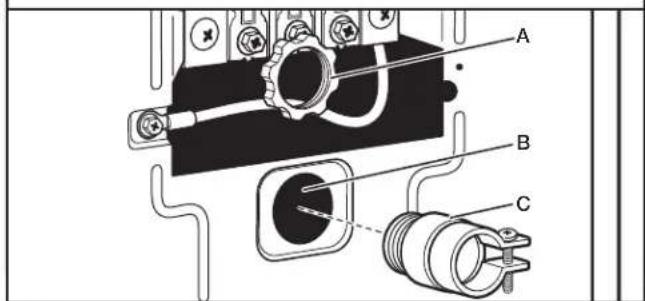

Serre-câble pour câblage direct

1. Fixer le serre-cable pour raccordement direct

Devisser le raccord de conduit amovible (A) et les vis d'un serre-cable homologué UL de 3/4 po (19 mm).

Visser la partie filetée du serre-câbles (C) dans le trou sous l'ouverture du bornier (B). En passant par l'ouverture du bornier, visser le connecteur de conduit amovible (A) sur le filetage du serre-câbles.

2. Fixer le cable à raccordement direct au serre-cable

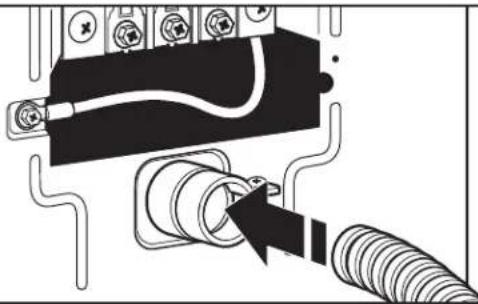

Passer le cable à raccordement direct à travers le serre-cables. Le serre-cables doit être bien relié à la caisse de la séchuse et se trouver en position horizontale. Serrer la vis du serre-cables autour du cable à raccordement direct.

Si le câblage ressemble à cela :

Raccordement direct à 4 fils :

Aller à la section « Raccordement direct à 4 fils » de cette page.

Raccordement direct à 3 fils :

Aller à la section « Raccordement direct à 3 fils » à la page 39.

Raccordement direct à 4 fils

IMPORTANT: Un raccordement à 4 fils est obligatoire pour les maisons mobiles et lorsque les codes locaux n'autorisent pas les raccordements à 3 fils.

1. Préparer le cable à 4 fils pour un raccordement direct

Le cable à raccordement direct doit avoir une longueur supplémentaire de 5 pi (1,52 m) pour pouvoir déplacer la sechée si nécessaire.

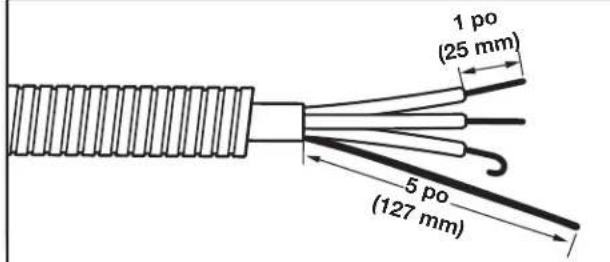

Denuder une longueur de 5 po (127 mm) de gaine extérieure à l'extrémité du cable, en laissant le conducteur de mise à la terre nu à la longueur de 5 po (127 mm). Couper 112 po (38 mm) des 3 conducteurs restants. Denuder les conducteurs sur une longueur de 1 po (25 mm). Former des crochets aux extrémités des conducteurs.

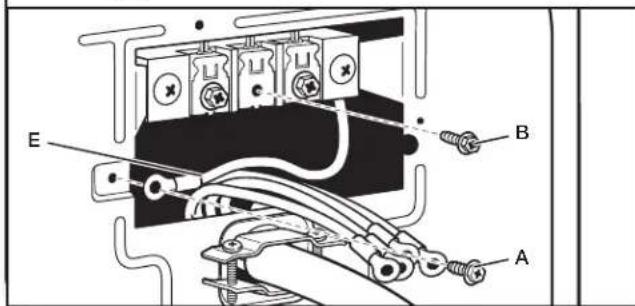

2. Préparer l'installation de l'appareil avec fil de terre

Retirer la vis de la borne centrale (B). Retirer le conducteur de terre neutre (E) de la vis verte du conducteur de terre externe (A).

3. Connecter le conducteur de terre neutre et le conducteur neutre

Connector le conducteur de terre neutre (E) et placer le crochet d'extrémité (crochet vers la droite) du conducteur neutre (blanc ou central) (C) du cable à raccordement direct sous la vis de la borne centrale (B). Rapprocher les extrémités du crochet et serrer la vis.

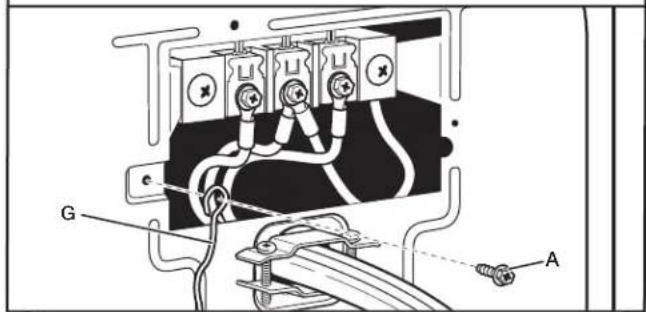

4. Connecter le conducteur de liaison à la terre

Connector le conducteur (vert ou nu) de liaison à la terre (F) du cable pour raccordement direct à la vis du conducteur de liaison à la terre externe (A). Serrer la vis.

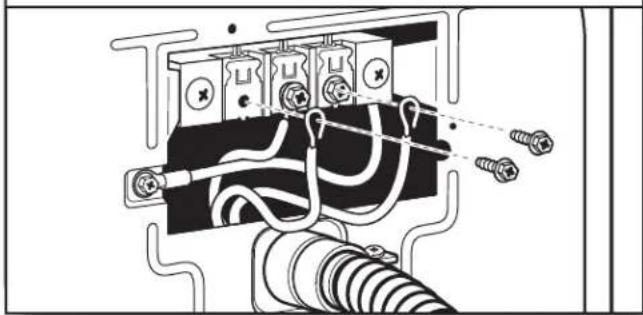

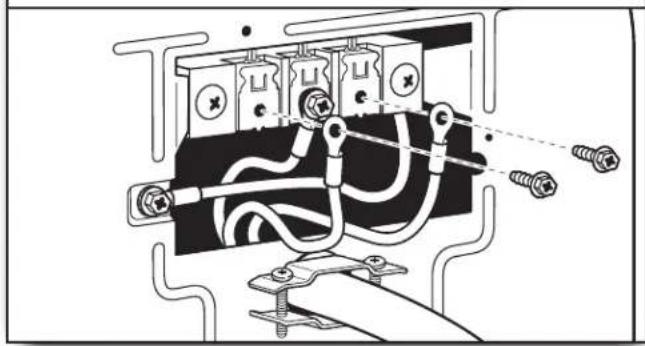

5. Connecter les conducteurs restants

Placer les extrémités en crochet des conducteurs restants du cable pour raccordement direct sous les vis les plus à l'extérieur du bornier (crochets vers la croite). Rapprocher les extrémités du crochet et serrer les vis. Pour terminer, replacer la languette du couvercle du bornier dans la fente du panneau arrêté de la secheuse. Fixer le couvercle avec la vie de retenue. Ensuite, aller à la section « Exigences concernant l'évacuation »

Raccordement direct à 3 fils

Àutiliser lorsquelles codes locaux autorisent la connexion du conducteur de masse de la caisse au conducteur neutre.

1. Préparer le cable à 3 fils pour un raccordement direct

Le cable à raccordement direct doit avoir une longueur supplémentaire de 5 pi (1,52 m) pour pouvoir déplacer la secheuse si nécessaire.

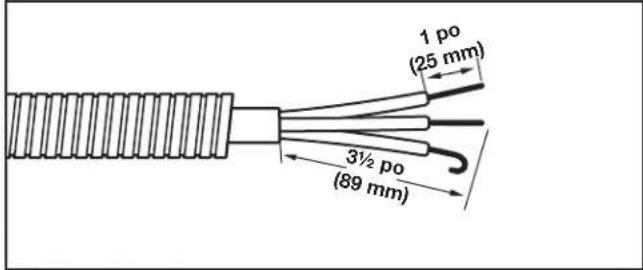

Denuder une longueur de 312 po (89 mm) de gaine extérieure à l'extrémité du cable. Denuder les conducteurs sur une longueur de 1 po (25 mm). En cas d'utilisation d'un cable à 3 fils avec conducteur de mise à la terre, couper le fil nu au même niveau que la gaine extérieure. Former des crochets au bout des conducteurs.

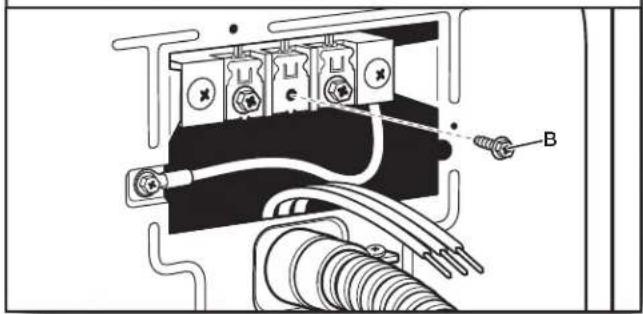

2. Retirer la vis centrale

Retirer la vis de la borne centrale (B).

3. Connecter le conducteur neutre

Placer le crochet d'extrémité du conducteur neutre (blanc ou central) (C) du cable pour raccordement direct sous la vis de la borne centrale (B). Rapprocher les extrémités du crochet. Serrer la vis.

4. Connecter les conducteurs restants

Placer les extrémités en crochet des conducteurs restants du cable pour raccordement direct sous les vis les plus à l'extérieur du bornier (crochets vers la droite). Rapprocher les extrémités du crochet et serrer les vis. Pour terminer, replacer la languette du couvercle du bornier dans la fente du panneau arrirée de la sechese. Fixer le couvercle avec la vie de retenue. Ensuite, aller à la section « Exigences concernant l'évacuation »

Raccordement optionnel à 3 fils :

Il convient de vérifier auprès d'unElectricien qualifié que cette méthode de mise à la terre est acceptable avant d'effectuer le raccordement.

1. Préparer l'installation de l'appareil avec fil de terre

Retirer la vis de la borne centrale (B). Retirer le conducteur de terre neutre (E) de la vis verte du conducteur de terre externe (A).

2. Connecter le conducteur de terre neutre et le conducteur neutre

Connector le conducteur de terre neutre (E) et le conducteur neutre (blanc ou central) (C) du cable d'alimentation ou du cable sous la vis de la borne centrale (B). Serrer la vis.

3. Connecter les conducteurs restants

Connector les conducteurs restants aux vis les plus à l'extérieur du bornier. Serrer les vis.

4. Connecter le conducteur de liaison à la terre externe

Raccorder un autre conducteur de terre en cuivre (G) depuis la vis du conducteur de terre externe (A) jusqu'à une terre adequate. Pour terminer, replacer la languette du couvercle du bornier dans la fente du panneau arrirée de la secheuse. Fixer le couvercle avec la vie de retenue. Ensuite, aller à la section « Exigences concernant l'évacuation »

AVERAGEMENT

Risque d'explosion

Utiliser une canalisation neue d'arrivée de gaz approuvée par CSA International.

Installer un robinet d'arret.

Bien serrer chaque organe de connexion de la canalisation de gaz.

En cas de connexion au gaz propane, demander à une personne qualifiée de s'assurer que la pression de gaz ne dépasse pas 330 mm (13 po) de la colonne d'eau.

Par personne qualifiée, on comprend :

le personnel autorisé de chauffage,
le personnel autorisé d'une compétie de gaz, et
le personnel d'entretien autorisé.

Le non-respect de ces instructions peut cause un décès, un Explosion ou un incendie.

2. Planifier la connexion des raccords de tuyauterie

A. Raccord flexible de gaz de 3/8 po B. Conduit de la secheuse de 3/8 po

C. Coude de 3/8 po par 3/8 po D.Adaptateur entre le conduit et le joint conique de 3/8 po

On doit utiliser une combinaison de raccords de tuyauterie pour raccorder la sechée à l'alimentation en gaz existante. L'illustration présente un raccordement recommendé. Le raccordement peut varier selon le type, la taille et l'emplacement de la canalisation d'alimentation.

1. Connecter l'alimentation en gaz à la séchuse

Raccord malé conique

Raccord
mále non
conique

3. Robinet d'arrêt du gaz ouvert

Ouvrir le robinet d'arrêt de la canalisation d'alimentation; le robinet est ouvert lorsqu'la manette est parallèle à la canalisation de gaz. Vérifier ensuite tous les raccordements en les badigeonnant d'une solution de détction des fuites non corrosive approuvée. La formation de bulles indique la présence d'une fuite. Eliminer toute fuite détectée.

Retirer le capuchon rouge de la canalisation de gaz. À l'aide d'une clé pour serrer, raccorder l'alimentation en gaz à la séchuse. Utiliser un composé d'étanchéité des tuyauteries sur tous les filetages des raccords mâles non coniques. Si on utilise un conduit metalliqueSouple, veiller à ce qu'il ne soit pas pince. REMARQUE: Pour les raccardements au propane, on doit utiliser un composé d'étanchéité résistant à l'action du propane. Ne pas utiliser de ruban TEFLON*

ÉVACUATION

EXIGENCES CONCERNANT L'ÉVACUATION

AVERAGEMENT

Risque d'incendie

Utiliser un conduit d'évacuation en métal lourd.

Ne pas utiliser un conduit d'évacuation en plastique.

Ne pas utiliser un conduit d'évacuation en feuille de métal.

Le non-respect de ces instructions peut cause un décès ou un incendie.

AVERTISSEMENT: Pour réduire le risque d'incendie, cette sechée doit ÉVACUER L'AIR À L'EXTÉRIEUR.

IMPORTANT: Observer les dispositions de tous les codes et règlements en vigueur. Le conduit d'évacuation de la secheuse ne doit pas être raccordé à une évacuation de gaz, une cheminée, un mur, un plafond, un grenier, un vide sanitaire ou un vide de construction. Seul un conduit d'évacuation metallique rigide ou couple doit être utilisé pour le système d'évacuation.

Conduit d'évacuation en métal lourd de 4 po (102 mm)

Utiliser uniquement un conduit d'évacuation en métal lourd de 4 po (102 mm) et des brides de serrage.
Ne pas utiliser de conduit de plastique ou de métal très mince.

Conduit métallique rigide :

■ Recommandé pour une performance de séchage ideale afin d'éviter tout écrasement ou déformation.

Conduit métallique flexible: (acceptable uniquely si l'accès reste facile pour le nettoyage)

• Doit être entièrement déployé et soutenu à l'emplacement d'installation final de la secheuse.
  Enlever tout excès de conduit flexible pour éviter tout affaisissement et déformation susceptible de réduire la capacité d'évacuation et le rendement.

• Ne pas installer le conduit métallique flexible dans des cavités fermées de murs, plafonds ou planchers.
  La longueur totale ne doit pas dépasser 79 / 4 pi (2,4m)
  La longueur du conduit métallique d'évacuationoupleutilisé doit être prise en compte lors de la conception de l'ensemble du circuit d'évacuation, tel qu'inquié dans le « Tableau des systèmes d'évacuation »

REMARQUE: Lors de l'utilisation d'un système d'évacuation existant, nettoyer et éliminer la charpie sur toute la longueur du système, et veiller à ce que l'objet d'évacuation ne soit pas obstrué par de la charpie. Remplacer tout conduit de plastique ou en aluminium par un conduit métallique rigide ouSouple. Consulter à nouveau le tableau des systèmes d'évacuations et modifier le système d'évacuation existant au besoin pour obtenir un meilleur séchage.

Évents pour conduit d'évacuation :

Doit se trouver à au moins 12 po (305 mm) du plancher ou de tout objet susceptible d'obstruer l'ouverture d'évacuation (comme des fleurs, des pierres, des buissons ou de la neige).

Styles recommendés :

Clapet à persiennes

Clapet de type boite

Style acceptable :

Type incliné

Coudes :

• Les coudes à 45^ permettent une meilleure circulation de l'air que les coudes à 90^ .

Styles recommendés :

Brides de serrage :

Utiliser des brides pour sceller tous les joints.
Le conduit d'évacuation ne doit pas être raccordé ou fixé avec des vis ou tout autre dispositif de serrage qui se prolongerait à l'intérieur du conduit et retiendrait la charpie. Ne pas utiliser de ruban adhésiF pour conduit.

Le matériel d'évacuation peut être acheté auprès de votre revendeur. Pour plus d'informations, voir la section « Assistance ou service » dans le « Guide de référence rapide »

PLANIFICATION DES CIRCUITS DE CONDUITS

Installations d'évacuation recommendées :

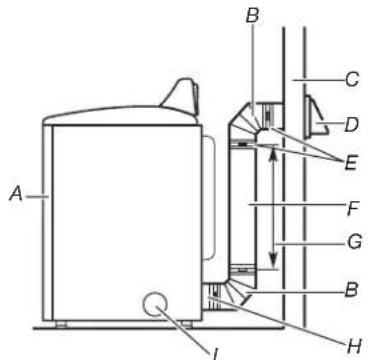

Les installations typiques consist en acheminer les conduit d'évacuation à l'arrière de la secheuse. D'autres installations sont possibles.

A. Secheuse

B.Raccord coude
C. Mur
D. Clapet d'évacuation
E. Brides

F. Conduit d'évacuation métallique rigide ou soupie
G. Longueur de conduit d'évacuation nécessaire pour le raccordement des coudes
H. Bouche de décharge
I. Sortie d'évacuation latérale facultative

Installations d'évacuation facultatives :

A VERTISSEMENT

Risque d'incendie

Recouvrir tous les orifices d'évacuation non utilisés avec une trousse du fabricant.

Contacter vous marchand local.

Le non-respect de ces instructions peut causeur un decès, un incendie, un choc électrique ou une blessure grave.

Si vous préférez, la séchuse peut être convertie pour evacuer par le bas et les côtes. Contactez votre revendeur local pour convertir la séchuse.

A B C

A. Installation avec acheminement standard du conduit d'évacuation par l'arrête
B. Installation avec évacuation par la gauche ou par la droite
C. Installation avec évacuation par le bas

Dispositions spéciales pour les installations en residence mobile :

Le système d'évacuation doit être solidement fixé à une section non combustible de la structure de la résidence mobile et ne doit pas se terminer en dessous de la résidence mobile. Acheminer le conduit d'évacuation vers l'extérieur.

Installation du système d'évacuation en résidence mobile

Déterminer l'itinéraire d'acheminement du conduit :

• Choisir l'itinéraire d'acheminement vers l'extérieur qui sera le plus direct et le plus rectiligne.
  Planifier l'installation de façon à introduire un nombre minimal de coudes et de changements de direction.

Si des coudes ou changements de direction sont utilisés, prévoir autant d'espace que possible.
■ Plier le conduit graduellement pour éviter de le déformer.
Utiliser le moins possible de changements de direction à 90^

Déterminer la longueur du conduit et les coudes nécessaires pour la meilleure performance de sechage :

Utiliser le tableau des systèmes d'évacuation suivant pour déterminer le type de matériel d'évacuation et les combinaisons de hotte acceptables.

REMARQUE: Ne pas utiliser de conduits de longueur supérieure à la valeur spécifiée dans le tableau des systèmes d'évacuation. Si la longueur du circuit est supérieure à la valeur spécifiée dans le tableau, on observera :

Un cycle de vie réduit de la séchée.
■ Une réduction du rendement, avec temps de séchage plus longs et une plus grande consommation d'énergie.

Le tableau des systèmes d'évacuation indique les critères d'évacuation qui vous aidont à obtaining une performance de sechage ideale.

Tableau des systèmes d'évacuation
Nombre de changements de direction à 90° ou coudes	Type de conduit d'évacuation	Type incliné
0	Métallique rigide	64 pi (20 m)
1	Métallique rigide	54 pi (16,5 m)
2	Métallique rigide	44 pi (13,4 m)
3	Métallique rigide	35 pi (10,7 m)
4	Métallique rigide	27 pi (8,2 m)

REMARQUE: Les installations d'évacuation par le bas comportent un changement de direction à 90^ à l'intérieur de la secheuse. Pour étabir la longueur maximale du conduit d'évacuation, ajouter un changement de direction à 90^ au tableau.

INSTALLATION DU SYSTEME D'EVACUATION

1. Installer le clapet d'évacuation

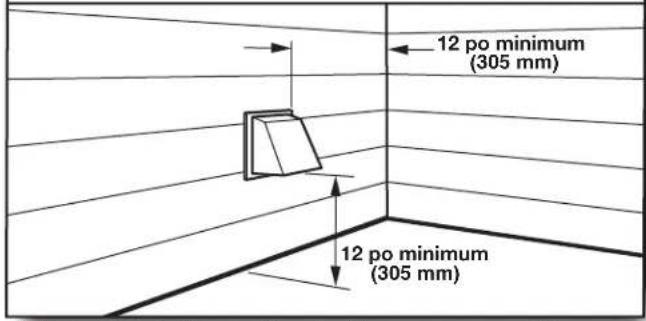

Installer le clapet d'évacuation et utiliser un composé de calfeutrage pour calfeutrer le côte extérieur de l'ouverture murale autour du clapet d'évacuation.

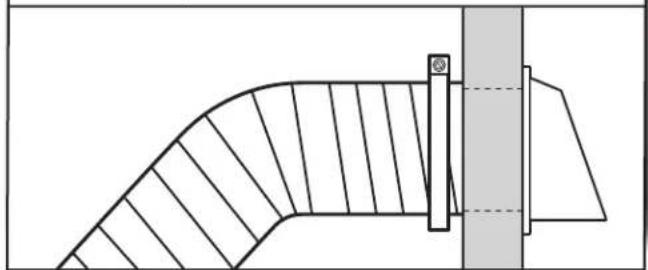

2. Raccorder le conduit d'évacuation au clapet

Le conduit doit être place par-dessus le clapet d'évacuation. Fixer ensemble le conduit et le clapet avec une bride de 4 po (102 mm). Acheminer le conduit jusqu'à l'emplacement de la séchuse en utilisant le chemin le plus rectiligne possible. Éviter les changements de direction à 90^ . Utiliser des brides pour sceller tous les joints. Ne pas utiliser de ruban adhésiif pour conduit, de vis ou autres dispositifs de fixation qui se prolongeraient à l'intérieur du conduit pour fixer le conduit d'évacuation; ceux-ci pouraient retenir la charpie.

RACCORDEMENT DES TUYAUX DE VIDANGE

Pour les modeles sans vapeur, passer directement à la section « Raccordement du conduit d'évacuation »

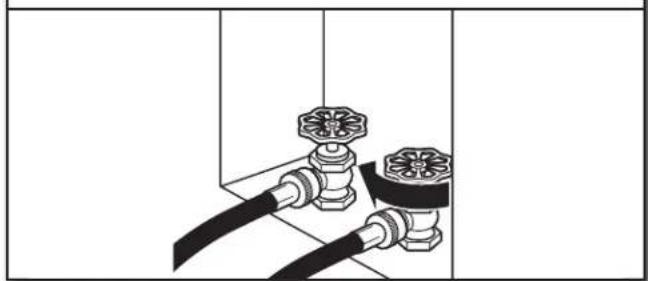

La séchuse doit être connectée au robinet d'eau froide à l'aide des nouveaux tuyaux d'alimentation. Ne pas utiliser de tuyaux usages.

1. Fermer l'eau froide, retirer et remplacer la rondelle en caoutchouc

Fermer le robinet d'eau froide et oter le tuyau d'alimentation de la laveuse.

Retirer l'ancienne rondelle en caoutchouc du tuyau d'arrivée d'eau et la replacer par la nouvelle rondelle en caoutchouc.

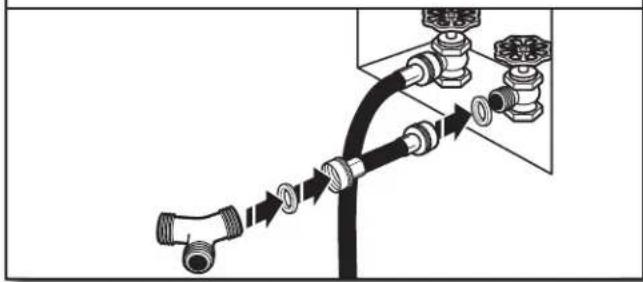

2. Fixer le tuyau court et le raccord en « Y »

Fixer le tuyau d'alimentation de 2 pi (0,6 m) au robinet d'eau froide. Visser le raccord à la main pour qu'il repose sur le robinet. Fixer le raccord en « Y » à l'extrémité male du tuyau d'alimentation de 2 pi (0,6 m). Visser le raccord à la main jusqu'à ce qu'il repose sur le raccord.

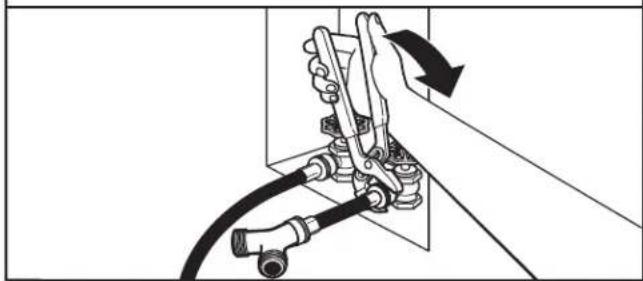

3. Serrer les raccords

Terminer le serrage des raccords de deux tiers de tour supplémentaire avec une pince.

REMARQUE: Ne pas serrer excessivement. Le raccord risque d'être endommagé.

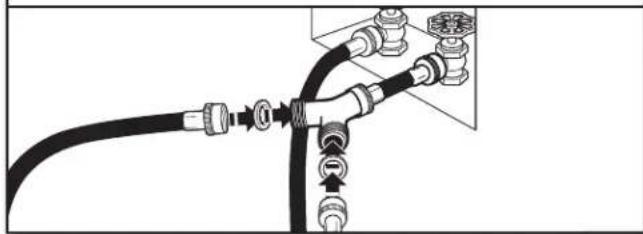

4. Fixer le long tuyau au raccord en « Y » et serrer les raccords

Fixer les extrémités du tuyau d'alimentation de 5 pi (1,5 m) au connecteur en « Y ». Fixer le tuyau d'alimentation en eau froide de la laveuse à l'autre extrémité du raccord en « Y ». Visser le racord à la main jusqu'à ce qu'il repose sur le raccord. Terminer le serrage des raccords de deux tiers de tour supplémentaire avec une pince.

REMARQUE: Ne pas serrer excessivement. Le raccord risque d'être endommagé.

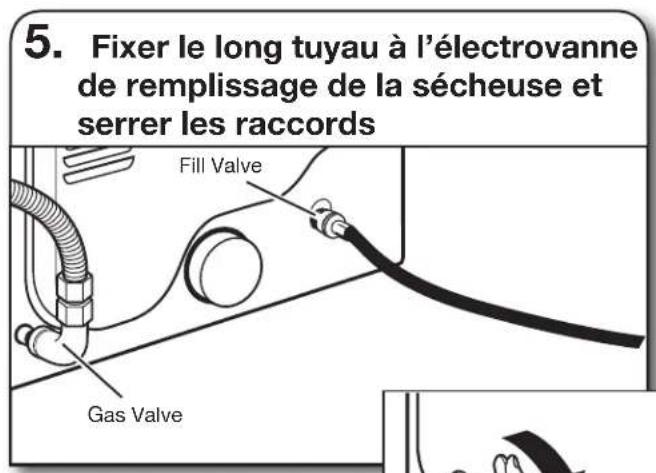

Fixer l'autre extrémité du long tuyau à l'électrovanne située au bas du panneau arrêté de la sechuse. Visser le raccord à la main jusqu'à ce qu'il repose sur le connecteur de l'électrovanne. Terminer le serrage des raccords de deux tiers de tour supplémentaire avec une pince.

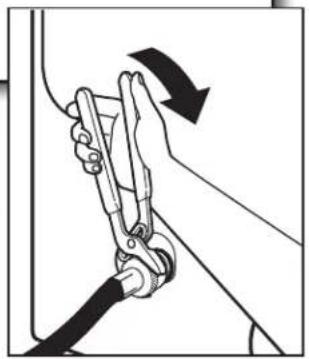

REMARQUE: Ne pas serrer excessivement. Le raccord risque d'être endommagé.

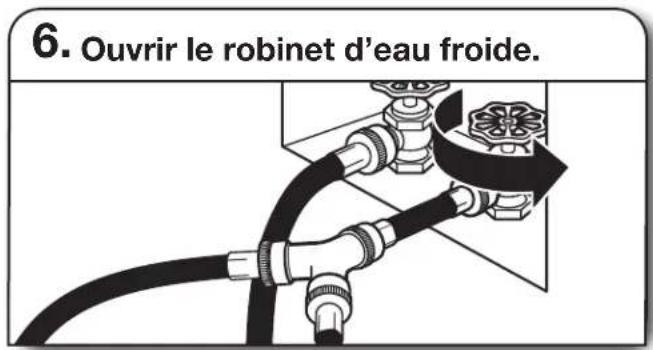

Vérifier que le robinet d'eau est ouvert.

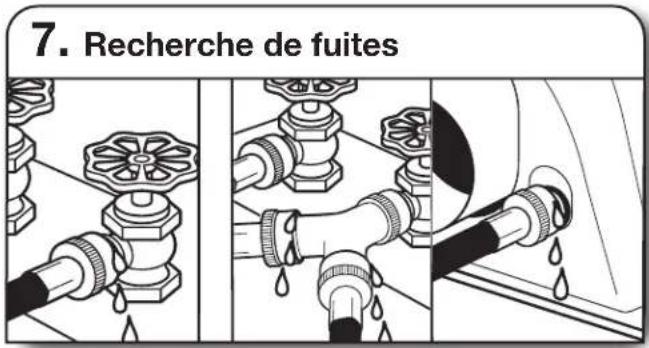

Vérifier qu'il n'y a pas de fuites autour du raccord en « Y», du robinet et des tuyaux.

RACCORDEMENT DU SYSTEME D'EVACUATION

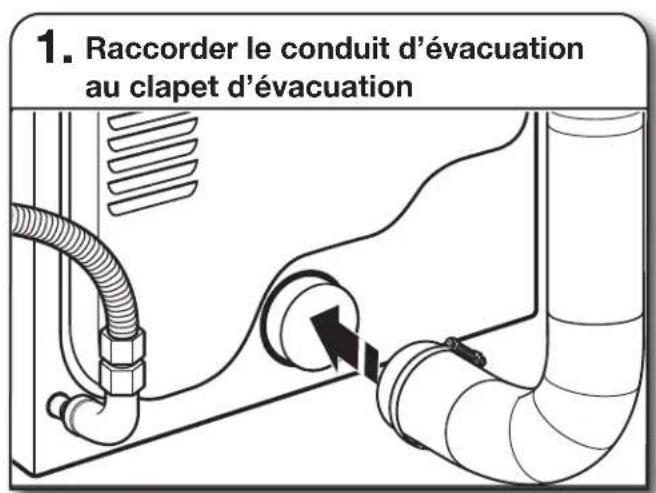

À l'aide d'une bride de fixation de 4 po (102 mm), relier le conduit d'évacuation à la bouche d'évacuation de la sechuse. Si l'on réalise le raccordement au conduit d'évacuation existant, s'assurer que celui-ci est propre. Le conduit d'évacuation doit être fixé par-dessus la bouche d'évacuation de la sechuse et à l'intérieur du clapet d'évacuation. S'assurer que le conduit d'évacuation est fixé au clapet d'évacuation à l'aide d'une bride de fixation de 4 po (102 mm).

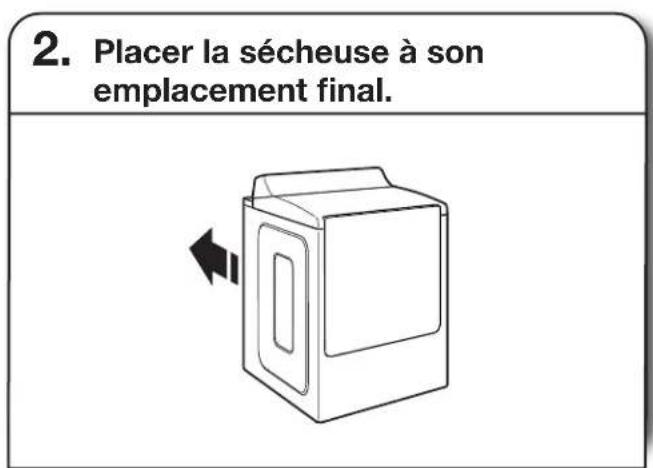

Placer la secheuse à son emplacement final. Éviter d'écraser ou de déformer le conduit d'évacuation.

1. Réglage de l'aplomb de la secheuse

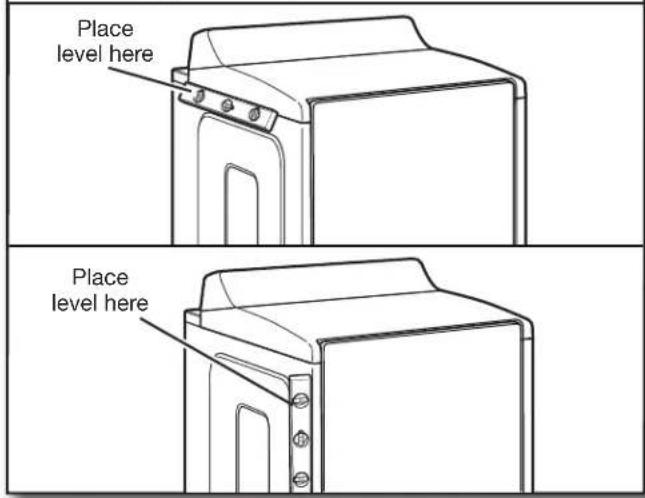

Vérifier l'aplomb de la secheuse dans le sens transversal. Répéter l'opération dans le sens avant-àrrière.

REMARQUE: La séchuse doit être d'aplomb pour que le système de détéction d'humidité fonctionne correctement.

Pas d'aplomb

D'APLOMB

pas d'aplomb

2. Ajustement des pieds de nivellement

Si la secheuse n'est pas d'aplomb, la relever à l'aide d'un bloc de bois. Utiliser une clé pour ajuster les pieds vers le haut ou vers le bas, et vérifier à nouveau si elle est d'aplomb.

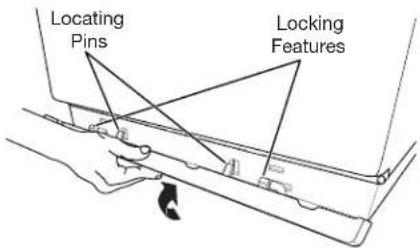

3. Garniture de base (sur certains modèles)

Installation :

Placer la garniture de base au bas de la séchuse et faire correspondre les goupilles de positionnement avec les trou. Appuyer sur la garniture de base fermement vers le haut jusqu'à ce qu'elle s'enclenché.

Retrait :

À chaque coin. 1) Appuyer sur le dessus de la garniture de base.

2) La faire pivoter de la secheuse, puis la retirer.

LISTE DE VERIFICATION POUR INSTALLATION TERMINÉE

Vérifier que toutes les pieces sont maintainant installées. S'il reste une piece, passer en revue les différentes étapes pour découvert laquelle aurait été oublée.
Vérifier la présence de tous les outils.
Éliminer/recycler tous les matériaux d'emballage.
Vérifier l'emplacement définitif de la séchuse. S'assurer que le conduit d'évacuation n'est pas écrasé ou déformé.
Vérifier que la sechuse est d'aplomb. Voir la section « Réglage de l'aplomb de la sechuse »
Oter la pellicule protectrice de la console et tout ruban adhesif resté sur la secheuse.
■ Essuyer soigneusement l'intérieur du tambour de la secheuse avec un chiffon humide pour éliminer toute trace de poussière.
Lire la section « Utilisation de la sechese » dans le « Guide de referencia rapide »

Modèlesexctriques:

Pour une installation avec cordon d'alimentation électrique, brancher dans une prise reliée à la terre. Pour une installation à raccordement direct,mettre l'appareil sous tension.

Modèles à gaz :

S'assurer que l'alimentation en gaz est ouverte.
Vérifier qu'il n'y a pas de fuites.

Modèles à vapeur uniquement :

Vérifier que les robinets d'eau sont ouverts.
Vérifier qu'il n'y a pas de fuites autour du raccord en « Y», du robinet et des tuyaux.
Si l'on resides dans une région où l'eau est dure, l'emploi d'un adoucisseur d'eau est recommendé pour controller l'accumulation de tartre dans le circuit d'eau de la secheuse. Avec le temps, l'accumulation de tartre peut obstruer différentes parties du circuit d'eau, ce qui réduira la performance du produit. Une accumulation excessive de tartre peut entrainer la nécessité de replacer ou de réparer certains composants.

Tous les modèles :

■ Sélectionner un programme de séchage minuté avec chaleur etmettre la sécheuse en marche. Ne pas selectionner le réglage de température Air Only (air seulment).

Si la secheuse ne démarre pas, vérifier ce qui suit :

• Les commandes sont régles à la position de marche ou « ON ». On a appuyé fermement sur le bouton Start (mise en marche).
  La séchée est branchée dans une prise reliée à la terre et/ou l'alimentation électrique est connectée.
  Le fusible domestique est intact et bien visé ou le disjoncteur n'est pas ouvert.
  La portedela secheuse est fermée.

Cette sechese demarre automatiquement une procedure de diagnostic au début du premier programme.

Si la secheuse ne s'allume pas, il existe peut'être un problème d'alimentation électrique dans la maison. Si tel est le cas, un code L2 s'affiche pour indiquer ce problème. « Voir Dépannage »

Si I'écran de circulation d'air affiche « Check Vent » (verifier le conduit d'évacuation), il est possible que le conduit d'évacuation de la sécheuse soit écrasé ou bloqué. Voir « Dépannage »

REMARQUE: Il est possible que la sechée dégage une certaine odeur lorsqu'elle chauffe pour la première fois. Cette odeur est normale lorsque I'élement chauffant est utilisé pour la première fois. L'odeur disparaitra.

PORTE DE LA SÉCHEUSE (SUR CERTAINS MODELES)

Il n'est pas sugéré d'enlever la porte de la sechuse dans le cadre d'une utilisation normale. Toutefois, s'il faut l'enlever, s'assurer que la sechuse est eteinte et refroidie. Ensuite, suivre les instructions ci-dessous. La porte de la sechuse est lourde.

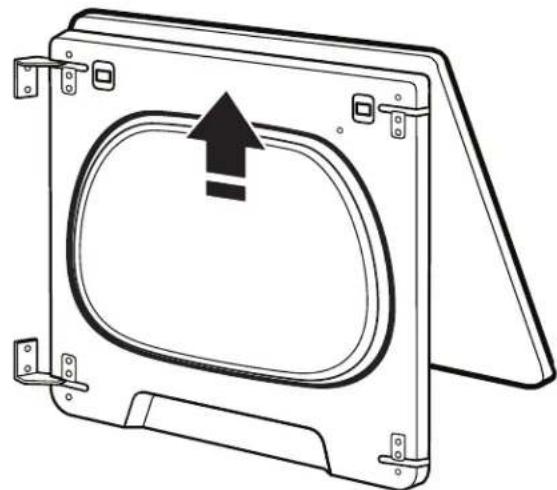

Retrait :

1. Ouvrir la porte de la sechuse complètement.

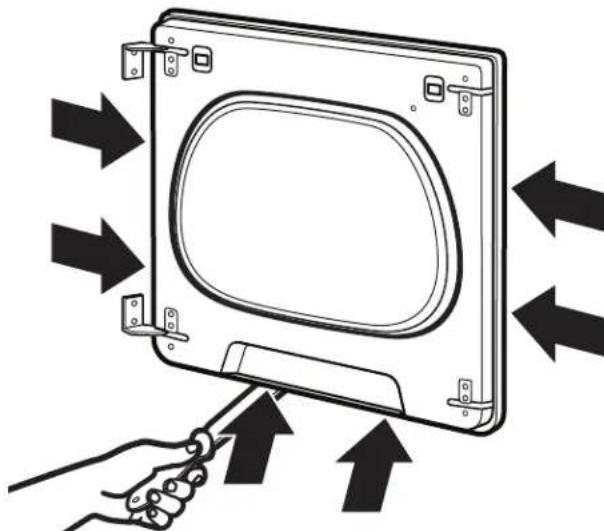

2. Utiliser un tournevis à tête plate pour ouvrir le loquet de la charnière.

1. Pincer le loquet de chamière entre les deux doigs et le tirer vers l'avant. Répéter ces opérations pour l'autre côte de la porte de la sechuse.

A. Loquet de charnière

1. Fermer la porte de la secheuse aussi loin que possible.

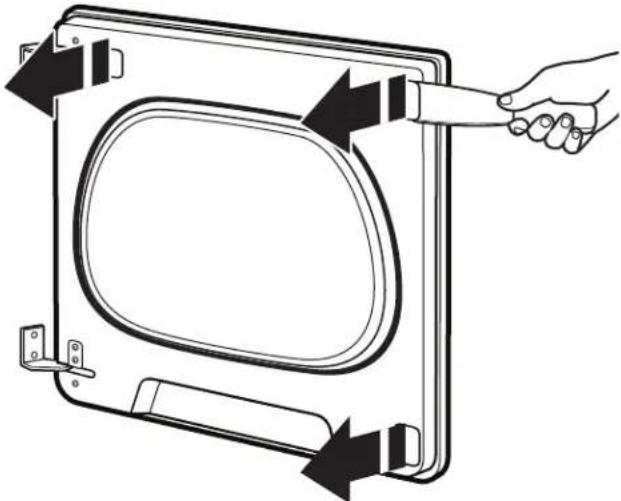

2. Soulever la porte de la secheuse en la retenant de chaque cote.
   Continuer deMAINTER la porte de la secheuse fermée et la dégager du chassin de la porte de la secheuse.

Remplacer :

1. Insérer les deux bras de suspension dans le panneau avant.

1. Ouvrir la porte de la secheuse.
   On devrait entendre un déclic lors de la mise en place de la porte.
2. Replacer les leviers de charnière à la position verrouillée. Vérifier que la porte s'ouvre et se ferme facilement. Si ce n'est pas le cas, répéter la procédure pour enlever et reposer la porte.

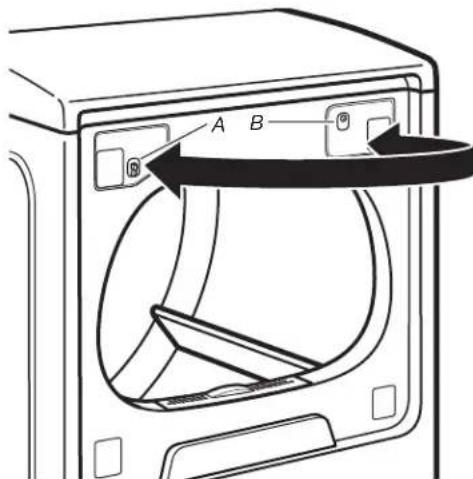

INVERSION DU SENS D'OUVERTURE DE LA PORTE (SUR CERTAINS MODELES)

Les instructions suivantes correspondant aux modeles avec portedouverture laterale.

Outils requis :

Tournevis à tête plate Couteau à mastic en

Tournevis TORX T20 de 8 po minimum.

Tournevis à tête cruciformen°2

Au besoin, il est possible d'inverser le sens d'ouverture de la porte de la sechuse.

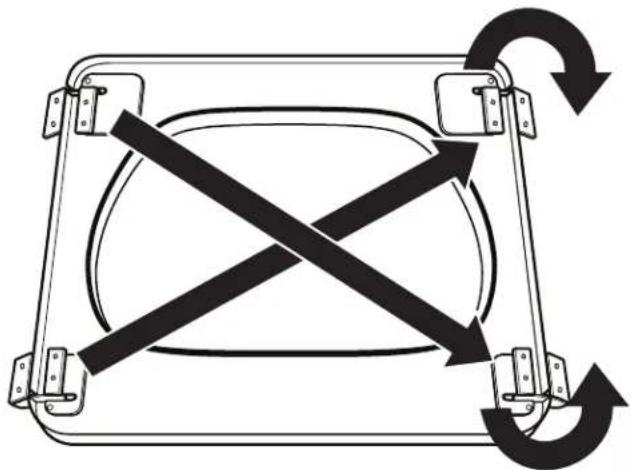

1. Placer une serviette ou un chiffon doux sur le dessus de la secheuse ou du plan de travail pour éviter d'endommager la surface.

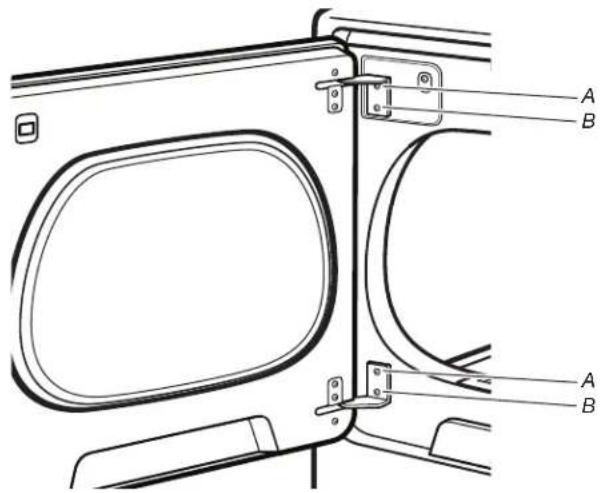

Retirer la porte de la caisse de la secheuse :

1. Ouvrir la porte de la secheuse.

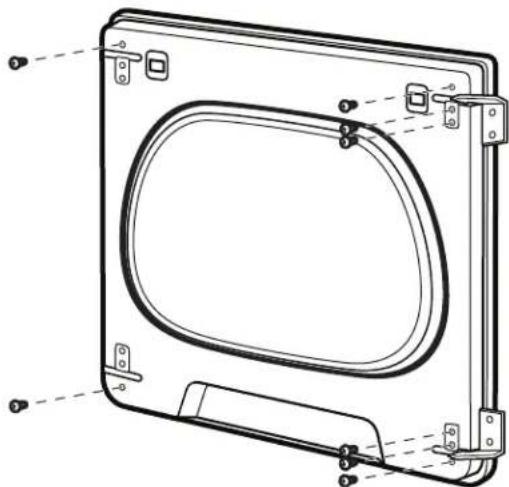

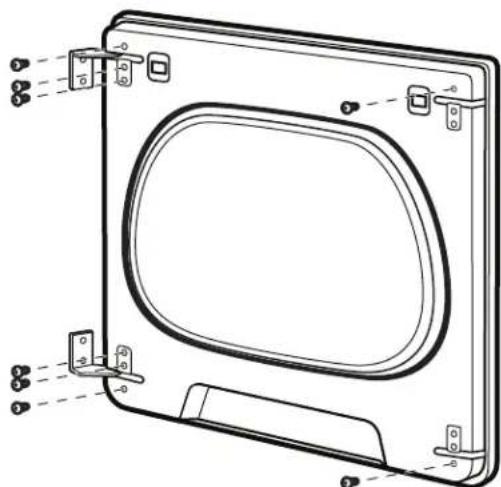

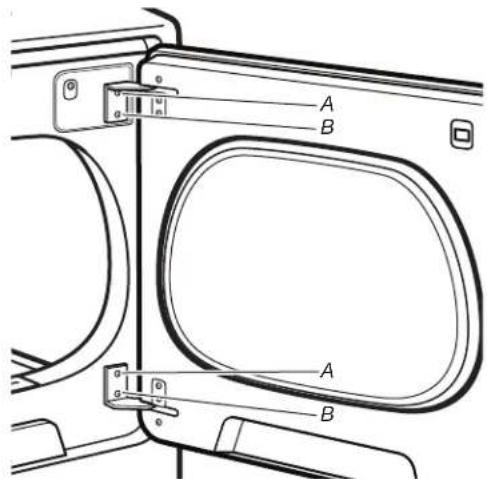

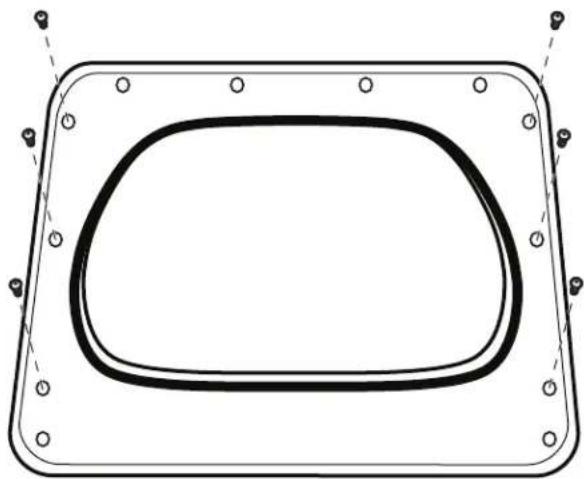

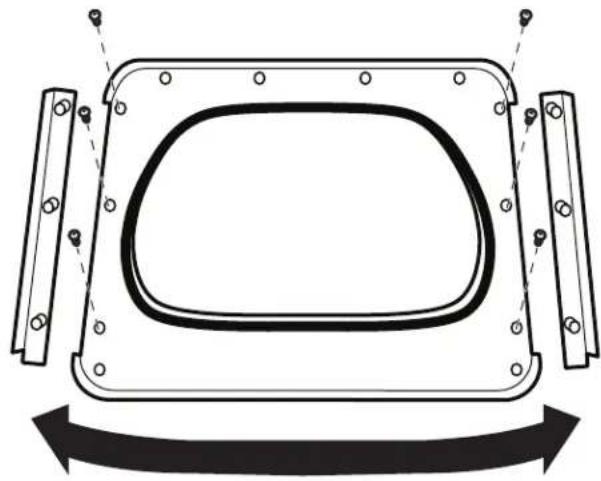

2. À l'aide d'un tournevis T20, retarder d'abord les vis (A), puis les vis (B) de chacune des deux charnières qui fixent la porte de la secheuse au panneau avant de la secheuse. Mettre de côte les vis de charnière pour réinstaller la porte.

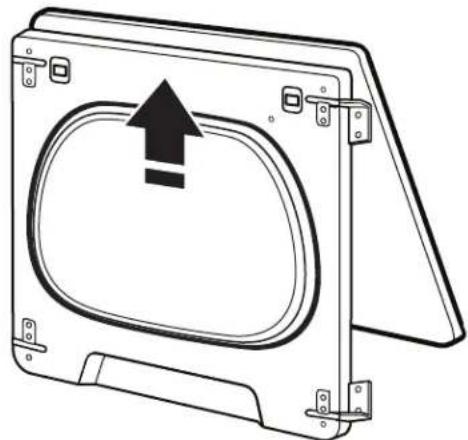

1. Retirer la porte de la secheuse en la soulevant à la verticale pour dégager la porte de la caisse. Poser la porte sur une surface plane protégée, côte interieur (partie interne de la porte) vers le haut.

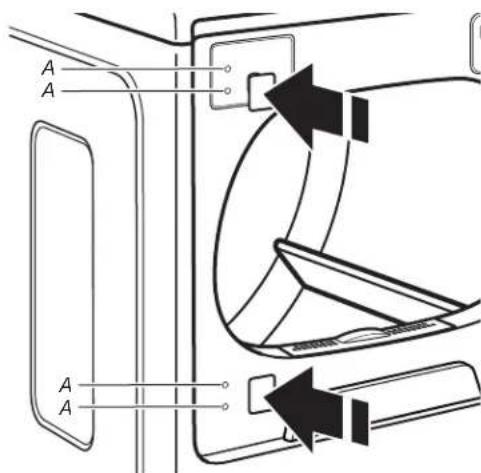

2. Retirer les 2 chevilles de plastique (A) situées à l'extérieur de l'ouverture de la porte de la séchuse.

1. Installer 2 chevilles de plastique (A) dans les trous des vis ou les charnières ont ete retirées a I'etape 4.

Inversion de la gâche :

1. Retirer la gâche de la porte (A) de l'ouverture de la porte de la sechuse.
2. Retirer la vis esthetique (B) (sur certains modèles) à l'opposé de la gâche de la porte (A).

A. Gache de la porte
B. Vis esthétique (sur certains modèles)

1. Reinstaller la gache de la porte et la vis esthetique (sur certains modèles) au côte opposé de leur emplacement initial.

REMARQUE: La gâche de la porte et les chevilles doivent être sur le même côté de l'ouverture de la porte.

TORX et T20 sont des marques déposées de Acument Intellectual Properties, LLC.

Dépose de la porte :

1. Poser la porte sur une surface plane protégée, côté interieur (partie interne de la porte) vers le haut. Retirer les 3 chevilles à l'aide d'un couteau à mastic. Elles sont munies d'une ouverture pour y insérer le couteau à mastic et les extraire.

1. Retirer les 8 vis de la porte de la secheuse et les metre de cote.

1. Retirer la porte interieure en séparants les côtes et le bas de la porte de la sechéuse et de la garniture à l'aide d'un couteau à mastic en plastique. 2 attaches sont situées sur la gauche, sur la droite et sur le bas de la porte. Insérer le couteau à mastic à côté des attaches.

1. Une fois la porte séparée du cadre, utiliser un couteau à mastic pour soulever la languette centrale, puis tirer la porte vers vous et vers l'extérieur.

1. Retirer la cheville de la gache de la porte à l'aide d'un tournevis à tete plate. Retirer la gache de la porte en pinceant les agrafes de l'intérieur du panneau de la prote, puis en les faisant pivoter et en appuyant sur l'avant. Insérer la gache de la porte en la poussant en place de l'autre cote de la porte de la secheuse, puis insérer la cheville de la gache de la porte.

1. Retirer les charnières de la porte et les mettre de côte.
2. Retirer les 3 vis sur les côtes gauche et droit de la porte pour retarder les garnitures extérieures.

1. Soulever la porte et faire pivoter les garnitures du côte opposé par rapport à leur emplacement initial. Revisser ensuite les garnitures.

1. Ajouter les charnières sur le côte droit de la porte, puis basculer la charnière portant la mention 1 sur le bas du côte droit, et la charnière portant la mention 2 sur le sommet du côte droit de la porte.

1. Remetre en place le panneau interieur de la porte sur la porte en faisant coulisser le sommet sur la garniture supérieure, et abaiser la porte. Ensuite, emboiter en appuyant sur les coins, avec les charnières alignées dans les troués de charnières.

1. Installer les 6 vis de charnière et les 2 autres vis.

1. Installer les couvre-charnières et les chevilles. Les couvre-charnières s'inserent de cote, puis se pivotent à 90^ pour s'emboiter en place.

1. Suspendre la porte en insérer une goupille à demeure dans le trou de la caisse du cabinet et en glissant la porte vers le bas. À l'aide d'un tournevis T20, installer d'abord des vis (A), et ensuite les vis (B). Serrer toutes les vis de la charnière.

NETTOYAGE DE L'EMPLACEMENT DE LA SECHEUSE

Éviter de laisser autour de la sechuse des éléments qui pouraient obstruer la circulation de l'air et empêcher le bon fonctionnement de la sechuse. Ceci implique de dégager également les eventuelles piles de vêtements placées devant la sechuse.

AVERAGEMENT

Risque d'explosion

Garder les matieres et les vapeurs inflammables, telle que l'essence, loin de la sechuse.

Placer la secheuse au moins 46 cm (18 po) au-dessus du plancher pour une installation dans un garage.

Le non-respect de ces instructions peut cause un décès, une explosion ou un incendie.

NETTOYAGE DE L'INTERIEUR DE LA SECHEUSE

Nettoyage du tambour de la secheuse

1. Utiliser un détergent à vaisse lèux doux mélangé à une faible concentration d'eau très chaude et frotter avec un chiffon doux.
2. Rincer soigneusement avec une éponge ou une serviette mouillée.
3. Faire culbuter une charge de linge ou de serviettes propres pour secher le tambour OR

Utiliser un chiffon en microfibre et de l'eau chaude dans un flacon de vaporisation pour nettoyer le tambour et une deuxieme serviette en microfibre pour le séchage.

REMARQUE: Les vêtements contenant des teintures instables, tels les jeans en denom bleu ou articles en coton de couleur vivoe, peuvent decolorer l'intérieur de la secheuse. Ces taches ne sont pas nocives pour votre secheuse et ne tacheront pas les vêtements des charges futures. Faire secher les articles à teinture instable sur l'envers pour éviter le transfert de la teinture.

RETIRER LA CHARPIE ACCUMULÉE

De l'intérieur de la caisse de la sechese

Retirer la charpie tous les 2 ans, ou plus souvent, selon l'utilisation de la secheuse. Le nettoyage doit être effectué par un réparateur qualifié ou un nettoyeur de systèmes de ventilation.

À partir du conduit d'évacuation

Retirer la charpie tous les 2 ans, ou plus souvent, selon l'utilisation de la sechuse.

NETTOYAGE DU FILTRÉ À CHARPIE

Nettoyage avant chaque charge

Le filtré à charpie se trouve dans l'ouverture de la porte de la séchuse. Un filtré obstrué de charpie peut augmenter la durée de séchage.

Nettoyage :

Style 1

1. Enlever le filtrte à charpie en le tirant vers le haut. Appuyer sur l'onglet sur le devant et ouvrir le filtrte à charpie. Retirer la charpie du filtrte en la roulant avec les doigts. Ne pas rincer ni laver le filtrte pour enlever la charpie. La charpie mouillée s'enlève difficilement.

Style 2

1. Retirer le filtré à charpie de son logement. Retirer la charpie du filtré en la roulant avec les doigts. Ne pas rincer ni laver le filtré pour enlever la charpie. La charpie mouillée s'enève difficilement.

1. Remetre le filtre à charpie fermement en place en l'enfantant.

IMPORTANT :

Ne pas faire fonctionner la secheuse avec un filtre à charpie déplace, endommagé, bloqué ou manuant. Une telle action peut causeur une surchauffe ou des dommages à la secheuse et aux tissus.
Si de la charpie tombe dans la secheuse au moment du retrait du filtré, vérifier le conduit d'évacuation etsteroler la charpie.Voir la section « Exigences concernant l'évacuation » dans les Instructions d'installation.

Au besoin, nettoyer l'espace ou se trouve la charpie. A l'aide d'un aspirateur, enlever doucement toute charpie qui s'est accumulée l'extérieur du filtré à charpie.

Nettoyage au besoin

Des résidus de détergent ou d'assouplisseur de tissu peuvent s'accumuler sur le filtré à charpie. Cette accumulation peut entraîner des temps de séchage plus longs, ou l'arrêt de la sechée avant que la charge ne soit complètement seché. Si de la charpie tombe du filtré alors qu'il est dans la sechée, il est probabilité abstrué.

Nettoyer le filtre à charpie avec une Brosse de nylon tous les six mois ou plus féquèment s'il se bouche en raison d'une accumulation de résidus.

Nettoyage :

1. Retirer la charpie du filtre en la roulant avec les doigts.
2. Mouiller les deux côts du filtré à charpie avec de l'eau chaude.
3. Mouiller une Brosse en nylon avec de l'eau chaude et du détergent liquide. Frotter le filtré à charpie avec la Brosse pour enlever l'accumulation de résidus.

Style 1 Style 2

1. Rincer le filtré à l'eau chaude.
2. Bien sécher le filtré à charpie avec une serviette propre.
   Réinstaller le filtré dans la séchée.

CHANGEMENT DE L'AMPOULE D'ECLAIRAGE DU TAMBOUR (SUR CERTAINS MODELES)

1. Debrancher la secheuse ou déconnecter la source de courant électrique.

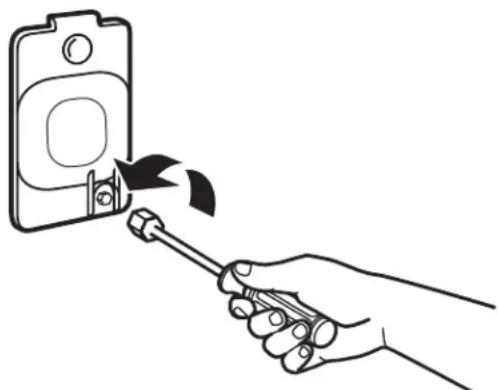

2. Ouvrir la porte de la sécheuse. Trouver le couvercle de l'ampoule d'éclairage sur la paroi arrière de la sécheuse. À l'aide d'un tourne-écrou de 1/4 po (6 mm) ou d'une clé à douille,steroler la vis située à l'angle inférieur droit du couvercle.Enlever le couvercle.

1. Tourner l'ampoule dans le sens antihoraire. Remplacer l'ampoule uniquement par une ampoule de 10 W pour apparéil électroménager. Réinstaller le couvercle et le fixer avec la vis.
2. Brancher sur une prise reliée à la terre ou reconnectcer la source de courant électrique.

VÉRIFICATION D'UNE CIRCULATION D'AIR ADEQUATE POUR LE SYSTEME D'EVACUATION

A VERTISSEMENT

Risque d'incendie

Utiliser un conduit d'évacuation en métal lourd.

Ne pas utiliser un conduit d'évacuation en plastique.

Ne pas utiliser un conduit d'évacuation en feuille de métal.

Le non-respect de ces instructions peut cause un décès ou un incendie.

CIRCULTATION D'AIR ADEQUATE

Une séchée a besoin de chaleur et d'une circulation d'air adéquate pour secher efficacement les vêtements. Une ventilation adéquate réduit les durées de séchage et accroit les économies d'énergie. Consulter les Instructions d'installation.

Le système d'évacuation fixé à la séchuse joue un role important dans la circulation de l'air. Des conduits d'évacuation bloqués ou écrasés, ainsi qu'une installation inadéquate de l'évacuation, diminuent la circulation d'air et les performances de la séchuse.

CIRCULTATION D'AIR ADEQUATE (SUITE)

Les interventions de dépannage causées par une ventilation incorrecte ne sont pas couvertes par la garantie et seront à la charge du client,quel que soit l'instantiateur de la sécheuse. Pour nettoyer ou réparer l'évacuation d'air, contacter un technicien qualifié dans l'évacuation d'air.

MAINTENIR UNE BONNE CIRCULATION D'AIR EN EFFECTUANT LES OPÉRATIONS SUIVANTES :

Nettoyer le filtré à charpie avant chaque charge.
- Remplacer le matériel de conduits d'évacuation en plastique ou en aluminium par des conduits d'évacuation lourds et rigides de 4 po (102 mm) de diamètre.

Toujours employer les conduits d'évacuation les plus courts possible.
Ne pas utiliser plus de quatre coudes à 90^ dans un circuit d'évacuation, car chaque inclinaison et courbe réduit le flux d'air.

Retirer la charpie et les résidus du clapet d'évacuation.
Retirer la charpie sur toute la longueur du circuit d'évacuation au moins tous les 2 ans. ÀpRES le nettoyage, veuillussez suivre les instructions d'installation fournies avec la séchuse pour une vérification finale de l'appareil.
Dégager tout article qui se trouverait devant la séchuse.

PRECAUTIONS À PRENDRE EN CAS DE NON UTILISATION, D'ENTREPOSAGE ET DE DEMENAGEMENT

Modèles à vapeur uniquement : Installer et remisser la séchuse à l'abri du gel. Il est possible que de l'eau stagné dans les tuyaux; ceci pourrait endommager la séchuse en période de gel. Si la séchuse doit faire l'objet d'un déménagement ou de remisage au cours d'une période de gel, hiveriser la séchuse.

Entretien en cas de non-utilisation ou d'entreposage

Si l'utilisateur doit partir en vacances ou n'utilise pas la sechesependant une période prolongée, il convient d'executer les opérations suivantes:

1. Debrancher la secheuse ou déconnecter la source de courant électrique.
2. Nettoyer le filtré à charpie. Voir la section « Nettoyage du filtré à charpie »
3. Fermer l'alimentation en eau de la séchuse. Ceci permet d'éviter les inondations accidentelles (dues à une augmentation de la pression hydraulique) lorsque vous étés absent.

Précautions à prendre avant un déménagement Séchues alimentées par cordon d'alimentation :

1. Debrancher le cordon d'alimentation électrique.
2. Modèles à gaz uniquement : Fermer le robinet d'arrêt de la canalisation d'alimentation en gaz.
3. Modèles à gaz uniquement : Débrancher le tuyau de la canalisation de gaz et retarder les raccords fixés sur le tuyau de la sechée.
4. Modèles à gaz uniquement : Recouvrir la canalisation de gaz ouverte.
5. Modèles à vapeur uniquement : Fermer le robinet d'eau.
6. Modèle à vapeur uniquement : Déconnecter le tuyau d'arrivée d'eau du robinet, puis vidanger le tuyau. Transporter le tuyau séparation.
7. S'assurer que les pieds de nivellement sont solidement fixés à la base de la sechée.
8. Utiliser du ruban adhesif pour fixer la porte de la secheuse.
9. Sur les modèles avec garniture de base : Retirer la garniture de base avant de déplacer la sechese. Voir « Garniture de base »

AVERAGEMENT

Risque de chocolélectrique

Déconnecter la source de courant électrique avant l'entretien.

Replacer pieces et panneaux avant de faire la remise en marche.

Le non-respect de ces instructions peut cause un décès ou un choc électrique.

Pour les séchues avec raccordement direct :

1. Debrancher l'alimentation.
2. Déconnecter le cablage de la sécheuse et sécuriser les extremités des fils.
3. Modèles à vapeur uniquement : Fermer le robinet d'eau.
4. Modèles à vapeur uniquement : Déconnecter le tuyau d'arrivée d'eau du robinet, puis vid Danger le tuyau. Transporter le tuyau séparation.
5. S'assurer que les pieds de nivellement sont solidement fixés à la base de la sechuse.
6. Utiliser du ruban adhesif pour fixer la porte de la secheuse.
7. Sur les modèles avec garniture de base : Retirer la garniture de base avant de déplacer la sechese. Voir « Garniture de base »

Réinstallation de la sechese

Suivre les « Instructions d'installation » pour désir l'emplacement, ajuster l'aplomb de la secheuse et la raccarder.

INSTRUCTIONS SPECIFIQUES POUR LES MODELES VAPEUR

Tuyau d'arrivée d'eau

Remplacer le tuyau d'arrivée d'eau et la crépine de tuyau après 5 ans d'utilisation afin de réduire le risque de défaillation du tuyau. Inspectoré périodiquement le tuyau et le remplaçer en cas de renflement, de déformation, de coupure et d'usure ou si une fuite se manifeste.

Lors du remplacement du tuyau d'arrivée d'eau, inscrite la date du remplacement.

Hivérisation de la séchuse

1. Débrancher la sécheuse ou déconnecter la source de courant électrique.
2. Fermer le robinet d'eau.
3. Déconnecter les tuyaux d'arrivée d'eau des robinets et les vider.

Réutilisation de la séchuse

1. Vidanger les canalisations d'eau. Reconnecter le tuyau d'arrivée d'eau au robinet. Ouvrir le robinet d'eau.
2. Brancher la sécheuse ou reconnectcer la source de courant électricque comme décrit dans les « Instructions d'installation ».

Si exemple un cable électrique:

Si exemple un cable électrique:

Use un protector de cables que est en la lista de UL.
