| Type de produit | Caméra de recul |
| Marque | Blaupunkt |
| Modèle | RVC 4.3 U |
| Signal vidéo | CVBS |
| Standard vidéo | NTSC |
| Résolution (pixels effectifs) | 688 x 528 |
| Indice d'étanchéité | IP67 |
| Tension d'alimentation | DC 12 V |
| Consommation de courant | < 40 mA |
| Puissance | < 0,35 W |
| Température de fonctionnement | -20 °C à +65 °C |
| Température de stockage | -30 °C à +80 °C |
| Éclairage minimal | 0,1 lux |
| Fonctions principales | Ligne indicatrice (commutable), commutateur miroir/image droite, commutateur image haut/bas, contrôle à bobine double |
| Accessoires fournis | Câble d'extension RCA 10 m (VK-RVC 4.X), filtre de signal (SF-RVC 4.X) |
| Installation | Pare-chocs (perçage) ou support (vis); orientation flèche vers le haut |
| Raccordement | Fil rouge (+12 V feu de recul), fil noir (masse), sortie vidéo RCA |
| Entretien et nettoyage | Nettoyer régulièrement avec un chiffon doux; ne pas utiliser de jet d'eau haute pression |
| Consignes de sécurité | Débrancher la batterie avant installation; ne pas modifier l'appareil; installation par un spécialiste recommandée |
| Réparabilité | Aucune pièce réparable par l'utilisateur; faire appel à un professionnel |
FOIRE AUX QUESTIONS - RVC 4.3 U BLAUPUNKT
Questions des utilisateurs sur RVC 4.3 U BLAUPUNKT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Caméra de recul au format PDF gratuitement ! Retrouvez votre notice RVC 4.3 U - BLAUPUNKT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RVC 4.3 U de la marque BLAUPUNKT.
MODE D'EMPLOI RVC 4.3 U BLAUPUNKT
Emplacement d'installation de type universel
A. Instructions pour l'installation de la caméra au niveau du pare-chocs

- Faites passer le faisceau de câbles dans le trou pratiqué dans le pare-chocs avant d'installer la caméra.

- Insérez la caméra dans le trou et utilisez les deux pouces pour l'enfoncer uniformément afin d'obtenir un ajustement stable et de niveau.

B. Instructions d'installation de la caméra fixée sur un support

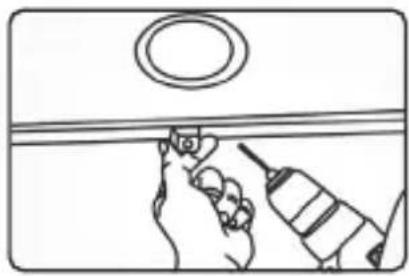

- Choisissezunem- placement plat près de l'éclairage de la plaque d'immatriculation et percez un petit trou pour la première vis.

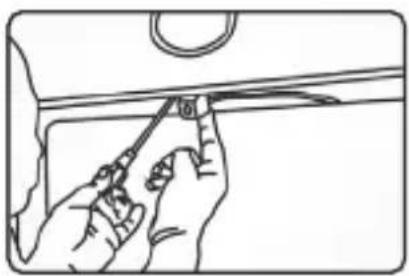

- À l'aide d'un tournevis, vissez la première vis (pas complètement).

- Connectez les câbles d'alimentation et vidéo, puis positionnez la caméra de façon à trouver le meilleur emplacement pour la deuxième vis en fonction de l'image de la caméra sur le moniteur.

l'emplacement de la deuxième vis et faites un trou à l'aide d'une perceuse.

- Vissez la deuxième vis à l'aide d'un tournevis.
Remarques :
Outre les caméras fixées au niveau du pare-chocs et celles fixées sur un support, nous proposons également une série de caméras à fixer avec des boulons qui sont installés comme indiqué ci-dessous :
- Choisissez un emplacement plat approprié près de l'éclairage de la plaque d'immatriculation et marquez-le.
- Percez un trou du même diamètre que la vis.
- Insérez la vis verticalement (par rapport au sol) dans le trou et fixez-la avec la vis insérée de l'intérieur.
- Certains modèles sont équipés d'un commutateur d'image haut/bas et peuvent être installés avec la vis en position horizontale (par rapport au sol) et l'objectif orienté vers le bas.
| Signal vidéo CVBS Consommation de | courant | < 40 mA | ||
| Signal NTSC Puissance | < 0,35 W | |||
| Nombre de pixels effectifs | 688X528 | Classe d'étanchéité IP67 | ||
| Tension DC 12 V Plage de température | de fonctionnement | -20 °C ~ +65 °C | ||
| Intensité lumineuse minimale | 0,1 lux Plage de température de stockage | -30 °C ~ +80 °C | ||
| Accessoires VK-RVC 4.X | (câble d'extension RCA de 10 mètres) ; SF-RVC 4.X (filtre de signal) | |||
| Autres | Vue arrière avec ligne indicatrice, interrupteur formel/ miroir, commutateur de lignes indicatrices, fonction de contrôle à bobine double | |||
SCHÉMA ÉLECTRIQUE

Image de la caméra sans ligne indicatrice

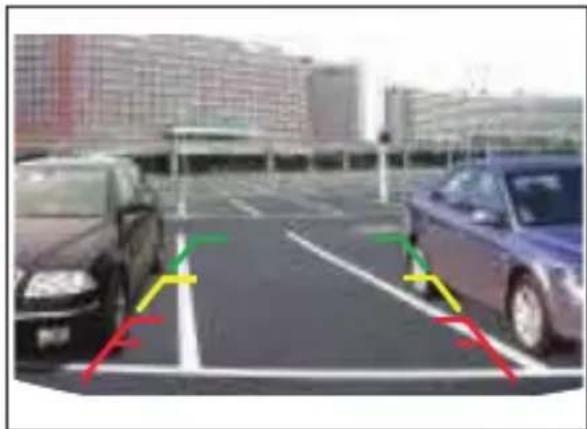

Image de la caméra avec ligne indicatrice
Ligne indicatrice : Disponible dans certains modèles, voir la figure ci-dessus. Cette option peut être mise en œuvre en suivant les instructions relatives à la boucle de commutation.
Commutateur miroir/image droite : Disponible dans certains modèles. Cette option peut être mise en œuvre en suivant les instructions relatives à la boucle de commutation.
Commutateur d'image haut/bas : Disponible dans certains modèles avec fixation par vis.
Cette option peut être mise en œuvre en suivant les instructions relatives à la boucle de commutation.

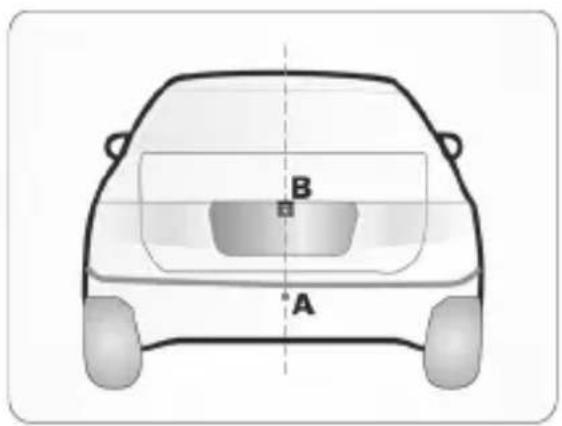

Instructions concernant la boucle de commutation :
Boucle bleue : Coupez pour passer à la vue de face Boucle violette ou blanche : Coupez pour désactiver la ligne indicatrice
- Il est interdit de modifier ou d'altérer l'appareil. L'appareil ne contient pas de pièces susceptibles d'être réparées par l'utilisateur.
- Les valeurs limites des paramètres de fonctionnement de l'appareil doivent être respectées. Faites effectuer les réparations et, si nécessaire, l'installation par un spécialiste.
- Il est recommandé d'installer l'appareil soi-même uniquement si on a de l'expérience dans l'installation de ce type d'appareil et si on connaît bien le système électrique du véhicule. Respectez les marquages figurant sur les connecteurs de l'appareil.
- Assurez-vous que tous les fils transmettent les signaux et les tensions corrects.
- L'installation de la radio ne doit pas causer d'interférences ou empêcher le déclenchement des airbags et des autres appareils ou commandes liés à la sécurité.
- Avant d'installer l'appareil, débranchez la batterie du véhicule (borne négative, terre), sous peine de provoquer des pannes, d'endommager l'appareil ou les systèmes électroniques du véhicule. Respectez les consignes de sécurité du constructeur du véhicule (airbags, système d'alarme, ordinateur de bord, anti-démarrage, etc.).
- La caméra arrière (avant) est un appareil technique doté d'une fonction d'assistance au conducteur. Il ne peut pas être utilisé pour exonérer le conducteur de ses responsabilités pendant la conduite.
- Pour que la caméra/le moniteur fonctionne correctement, nettoyez-le régulièrement en enlevant la saleté, les gouttes d'eau, la neige, etc.
- Bien que la caméra soit conçue pour être étanche, n'utilisez PAS de jet d'eau à haute pression pour la nettoyer, car cela pourrait provoquer des fissures de l'objectif en verre.
- N'approchez pas les câbles de la caméra/du moniteur d'objets aux températures élevées, tels que des moteurs ou systèmes d'échappement.
- Si votre modèle de caméra ne dispose pas d'un éclairage LED intégré, allumez l'éclairage de la plaque d'immatriculation pour une meilleure visibilité la nuit ou dans les zones sombres.
- La caméra/le moniteur peut interagir avec des véhicules équipés d'une installation électrique d'une puissance de sortie de 12 V DC (une puissance de sortie inférieure ou supérieure de 10 % est acceptable). N'installez PAS le modèle 5.1 dans des véhicules équipés d'une installation électrique d'une puissance de sortie 24 V CC ou de toute autre puissance en dehors de cette plage en raison du risque élevé d'incendie d'origine électrique.
- Les spécifications de la caméra/du moniteur peuvent être modifiées sans préavis.
