Type de produit	Caméra de recul
Marque	Blaupunkt
Modèle	RVC 4.4 A
Tension d'alimentation	12 V DC (tolérance +/-10%)
Consommation de courant	< 40 mA
Puissance	< 0,35 W
Signal vidéo	CVBS, NTSC
Nombre de pixels effectifs	688 x 528 pixels
Classe d'étanchéité	IP67
Température de fonctionnement	-20 °C à +65 °C
Température de stockage	-30 °C à +80 °C
Intensité lumineuse minimale	0,1 lux
Accessoires inclus (optionnels)	Câble d'extension RCA 10 m (VK-RVC 4.X), filtre de signal (SF-RVC 4.X)
Fonctions principales	Vue arrière avec ligne indicatrice, commutateur miroir/image droite, commutateur d'image haut/bas, commutation de ligne indicatrice
Type d'installation	Universel (pare-chocs ou support)
Matériau	Non spécifié, mais objectif en verre
Dimensions	Non spécifiées
Poids	Non spécifié
Couleur	Non spécifiée
Entretien	Nettoyer régulièrement avec un chiffon doux; ne pas utiliser de jet d'eau à haute pression
Sécurité	Installation par un spécialiste recommandée; débrancher la batterie avant installation; ne pas obstruer les airbags
Pièces détachées	Non spécifiées
Réparabilité	Aucune pièce réparable par l'utilisateur

FOIRE AUX QUESTIONS - RVC 4.4 A BLAUPUNKT

Quelle est la tension d'alimentation de la caméra Blaupunkt RVC 4.4 A ?

La caméra fonctionne en 12 V DC avec une tolérance de +/-10%. Ne pas utiliser en 24 V.

Comment installer la caméra sur le pare-chocs ?

Percez un trou du même diamètre que la caméra, orientez la flèche vers le haut, faites passer le câble, puis enfoncez la caméra avec les pouces pour un ajustement stable.

La caméra dispose-t-elle d'une ligne indicatrice ?

Oui, certains modèles incluent une ligne indicatrice. Vous pouvez l'activer ou la désactiver en coupant la boucle violette ou blanche.

Comment inverser l'image (miroir) ?

Utilisez le commutateur miroir/image droite disponible sur certains modèles. Suivez les instructions de la boucle de commutation.

Quel type de signal vidéo utilise la caméra ?

La caméra émet un signal CVBS au format NTSC.

La caméra est-elle étanche ?

Oui, elle possède une classe d'étanchéité IP67, mais ne la nettoyez pas avec un jet d'eau à haute pression.

Comment nettoyer la caméra ?

Nettoyez régulièrement l'objectif avec un chiffon doux pour enlever saleté, gouttes d'eau ou neige. Évitez les produits abrasifs.

Puis-je installer la caméra moi-même ?

Il est recommandé de faire appel à un spécialiste, surtout si vous n'avez pas d'expérience en électricité automobile. Débranchez la batterie avant toute manipulation.

Quels accessoires sont disponibles pour ce modèle ?

Les accessoires incluent un câble d'extension RCA de 10 m (VK-RVC 4.X) et un filtre de signal (SF-RVC 4.X).

La caméra fonctionne-t-elle de nuit ?

Oui, avec une sensibilité minimale de 0,1 lux. Pour une meilleure visibilité, allumez l'éclairage de la plaque d'immatriculation.

MODE D'EMPLOI RVC 4.4 A BLAUPUNKT

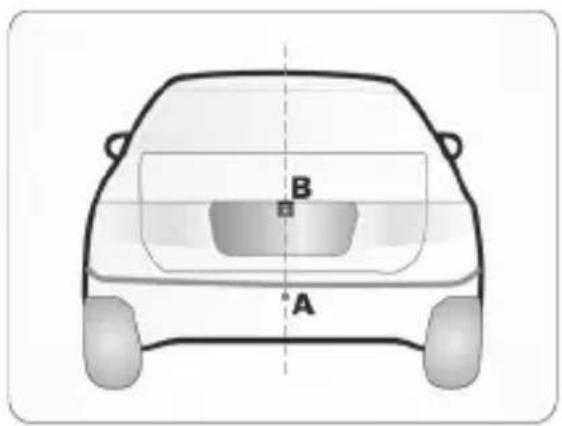

Emplacement d'installation de type universel

B A

Emplacement d'installation de type spécial

A. Instructions pour l'installation de la caméra au niveau du pare-chocs

Même diamètre

1. Vérifiezquelasciecloche utilisée a le même diamètre que l'appareil.

UP UP

1. Positionnez la caméra de manière à ce que la flèche soit orientée vers le haut.

1. Faites passer le faisceau de câbles dans le trou pratiqué dans le pare-chocs avant d'installer la caméra.

1. Insérez la caméra dans le trou et utilisez les deux pouces pour l'enfoncer uniformément afin d'obtenir un ajustement stable et de niveau.

B. Instructions d'installation de la caméra fixée sur un support

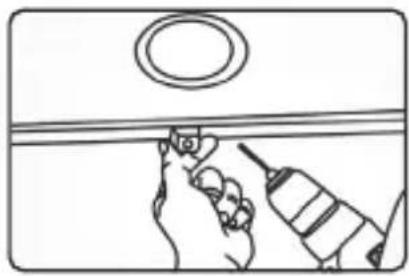

1. Choisissezunem- placement plat près de l'éclairage de la plaque d'immatriculation et percez un petit trou pour la première vis.

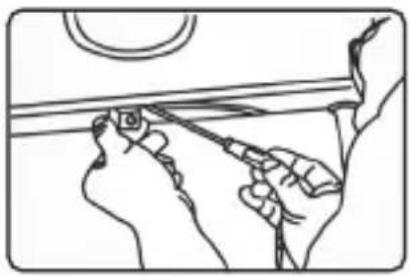

1. À l'aide d'un tournevis, vissez la première vis (pas complètement).

1. Connectez les câbles d'alimentation et vidéo, puis positionnez la caméra de façon à trouver le meilleur emplacement pour la deuxième vis en fonction de l'image de la caméra sur le moniteur.

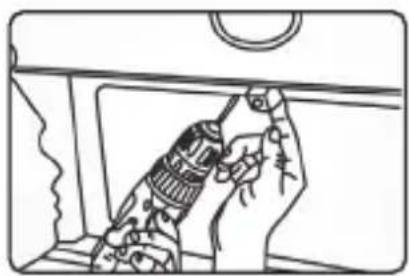

l'emplacement de la deuxième vis et faites un trou à l'aide d'une perceuse.

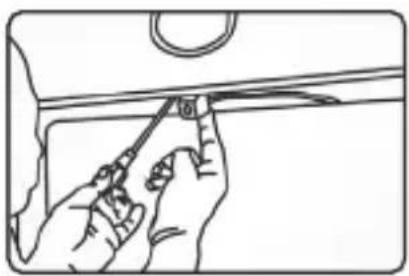

1. Vissez la deuxième vis à l'aide d'un tournevis.

Remarques :

Outre les caméras fixées au niveau du pare-chocs et celles fixées sur un support, nous proposons également une série de caméras à fixer avec des boulons qui sont installés comme indiqué ci-dessous :

1. Choisissez un emplacement plat approprié près de l'éclairage de la plaque d'immatriculation et marquez-le.
2. Percez un trou du même diamètre que la vis.
3. Insérez la vis verticalement (par rapport au sol) dans le trou et fixez-la avec la vis insérée de l'intérieur.
4. Certains modèles sont équipés d'un commutateur d'image haut/bas et peuvent être installés avec la vis en position horizontale (par rapport au sol) et l'objectif orienté vers le bas.

Signal vidéo CVBS Consommation de			courant	< 40 mA
Signal NTSC Puissance	< 0,35 W
Nombre de pixels effectifs	688X528	Classe d'étanchéité IP67
Tension DC 12 V Plage de température			de fonctionnement	-20 °C ~ +65 °C
Intensité lumineuse minimale	0,1 lux Plage de température de stockage		-30 °C ~ +80 °C
Accessoires VK-RVC 4.X	(câble d'extension RCA de 10 mètres) ; SF-RVC 4.X (filtre de signal)
Autres	Vue arrière avec ligne indicatrice, interrupteur formel/ miroir, commutateur de lignes indicatrices, fonction de contrôle à bobine double

SCHÉMA ÉLECTRIQUE

Écran LCD Caméra pour le feu de recul à la terre

Le schéma de câblage s'applique à la plupart des modèles de caméras (mais pas à tous). Lorsque vous réalisez les connexions, vous devez également prêter attention aux étiquettes ou aux marquages sur les fils. .

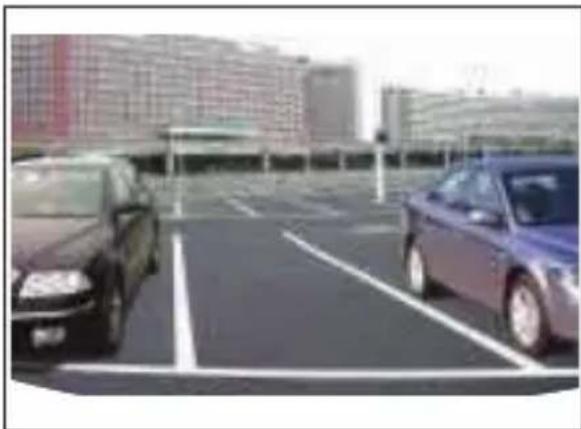

Image de la caméra sans ligne indicatrice

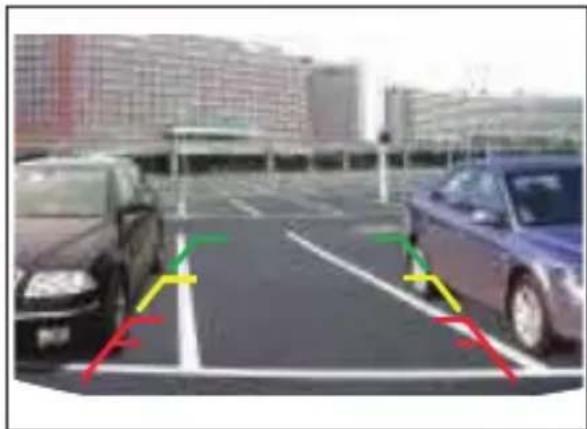

Image de la caméra avec ligne indicatrice

Ligne indicatrice : Disponible dans certains modèles, voir la figure ci-dessus. Cette option peut être mise en œuvre en suivant les instructions relatives à la boucle de commutation.

Commutateur miroir/image droite : Disponible dans certains modèles. Cette option peut être mise en œuvre en suivant les instructions relatives à la boucle de commutation.

Commutateur d'image haut/bas : Disponible dans certains modèles avec fixation par vis.

Cette option peut être mise en œuvre en suivant les instructions relatives à la boucle de commutation.

Instructions concernant la boucle de commutation :

Boucle bleue : Coupez pour passer à la vue de face Boucle violette ou blanche : Coupez pour désactiver la ligne indicatrice

boucle de connexion Caméra

1. Certaines fonctionnalités décrites dans ce manuel peuvent n'être présentes que dans certains modèles et ne pas être supportées par tous les modèles.
2. Il est interdit de modifier ou d'altérer l'appareil. L'appareil ne contient pas de pièces susceptibles d'être réparées par l'utilisateur.
3. Les valeurs limites des paramètres de fonctionnement de l'appareil doivent être respectées. Faites effectuer les réparations et, si nécessaire, l'installation par un spécialiste.
4. Il est recommandé d'installer l'appareil soi-même uniquement si on a de l'expérience dans l'installation de ce type d'appareil et si on connaît bien le système électrique du véhicule. Respectez les marquages figurant sur les connecteurs de l'appareil.
5. Assurez-vous que tous les fils transmettent les signaux et les tensions corrects.
6. L'installation de la radio ne doit pas causer d'interférences ou empêcher le déclenchement des airbags et des autres appareils ou commandes liés à la sécurité.
7. Avant d'installer l'appareil, débranchez la batterie du véhicule (borne négative, terre), sous peine de provoquer des pannes, d'endommager l'appareil ou les systèmes électroniques du véhicule. Respectez les consignes de sécurité du constructeur du véhicule (airbags, système d'alarme, ordinateur de bord, anti-démarrage, etc.).
8. La caméra arrière (avant) est un appareil technique doté d'une fonction d'assistance au conducteur. Il ne peut pas être utilisé pour exonérer le conducteur de ses responsabilités pendant la conduite.
9. Pour que la caméra/le moniteur fonctionne correctement, nettoyez-le régulièrement en enlevant la saleté, les gouttes d'eau, la neige, etc.
10. Bien que la caméra soit conçue pour être étanche, n'utilisez PAS de jet d'eau à haute pression pour la nettoyer, car cela pourrait provoquer des fissures de l'objectif en verre.
11. N'approchez pas les câbles de la caméra/du moniteur d'objets aux températures élevées, tels que des moteurs ou systèmes d'échappement.
12. Si votre modèle de caméra ne dispose pas d'un éclairage LED intégré, allumez l'éclairage de la plaque d'immatriculation pour une meilleure visibilité la nuit ou dans les zones sombres.
13. La caméra/le moniteur peut interagir avec des véhicules équipés d'une installation électrique d'une puissance de sortie de 12 V DC (une puissance de sortie inférieure ou supérieure de 10 % est acceptable). N'installez PAS le modèle 5.1 dans des véhicules équipés d'une installation électrique d'une puissance de sortie 24 V CC ou de toute autre puissance en dehors de cette plage en raison du risque élevé d'incendie d'origine électrique.
14. Les spécifications de la caméra/du moniteur peuvent être modifiées sans préavis.

B A
