DHD30U990CMDA - Hotte Dacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine murale
Marque	Dacor
Modèle	DHD30U990CMDA
Largeur	30 po (76 cm)
Profondeur	25 po (63,5 cm)
Hauteur	18 po (45,7 cm)
Alimentation électrique	120 V ~ 60 Hz, 15 A, circuit dédié
Évacuation	Conduit rond de 10 po (25,4 cm) vers l'extérieur
Matériau du conduit	Métal rigide uniquement
Moteur du ventilateur	Interne, simple ou double selon modèle
Filtres	Filtres en métal lavables au lave-vaisselle
Éclairage	LED (non spécifié, estimation)
Commandes	Électroniques (non spécifié, estimation)
Hauteur de montage minimale (gaz)	30 po (76,2 cm) au-dessus de la surface de cuisson
Hauteur de montage minimale (électrique)	24 po (60,9 cm) au-dessus de la surface de cuisson
Entretien	Nettoyage régulier des filtres et des ventilateurs
Sécurité	Conforme FCC Part 15 et IC, mise à la terre obligatoire
Accessoires vendus séparément	Kit de couverture de conduit, kit d'extension
Usage	Résidentiel uniquement

FOIRE AUX QUESTIONS - DHD30U990CMDA Dacor

Quelle est la hauteur de montage minimale recommandée pour la hotte DHD30U990CMDA ?

Pour une surface de cuisson au gaz, le bord inférieur de la hotte doit être à au moins 76,2 cm (30 po) au-dessus de la surface de cuisson. Pour une surface électrique ou à induction, la hauteur minimale est de 60,9 cm (24 po). Une hauteur maximale de 91,4 cm (36 po) est recommandée pour une performance optimale.

Quels types de conduits sont recommandés pour l'évacuation ?

Utilisez uniquement des conduits métalliques rigides de 10 po (25,4 cm) de diamètre. Les conduits flexibles ou en plastique sont déconseillés car ils réduisent les performances. Le système doit évacuer directement vers l'extérieur, pas dans un grenier ou un vide sanitaire.

Comment nettoyer les filtres de la hotte ?

Les filtres en métal sont lavables au lave-vaisselle ou à la main avec de l'eau chaude savonneuse. Laissez-les sécher complètement avant de les réinstaller. Nettoyez-les régulièrement pour éviter l'accumulation de graisse.

Quelles sont les exigences électriques pour l'installation ?

La hotte nécessite une alimentation de 120 V ~ 60 Hz, 15 A sur un circuit dédié. Un électricien qualifié doit réaliser l'installation conformément aux codes locaux et nationaux. Un dispositif de décharge de traction homologué UL/CSA est requis.

Puis-je utiliser un kit de recirculation avec cette hotte ?

Non, cette hotte est conçue pour une évacuation vers l'extérieur uniquement. Elle n'est pas compatible avec un système de recirculation. Utilisez un conduit métallique pour évacuer l'air à l'extérieur.

Comment installer le moteur du ventilateur interne ?

Placez l'ensemble moteur à l'intérieur de la hotte, faites glisser la bride de la plaque de montage sous le support, enclenchez la languette du ressort, puis fixez avec 4 vis de 6x16 mm et rondelles. Connectez le faisceau de fils à la boîte de jonction à l'aide du connecteur fourni.

Que faire en cas de panne de courant ou si la hotte ne fonctionne pas ?

Vérifiez d'abord le disjoncteur ou le fusible. Assurez-vous que l'alimentation est coupée avant toute intervention. Si le problème persiste, contactez le service client Dacor avec le numéro de modèle et de série.

Où se trouve la plaque signalétique avec le numéro de modèle et de série ?

La plaque signalétique se trouve à l'intérieur de la hotte, au-dessus des filtres, sur la paroi arrière du châssis. Elle contient les informations nécessaires pour le service client.

Puis-je utiliser la hotte sans évacuation extérieure ?

Non, la hotte doit impérativement être évacuée vers l'extérieur pour fonctionner correctement et en toute sécurité. Ne faites pas passer l'air dans un grenier, un garage ou un espace fermé.

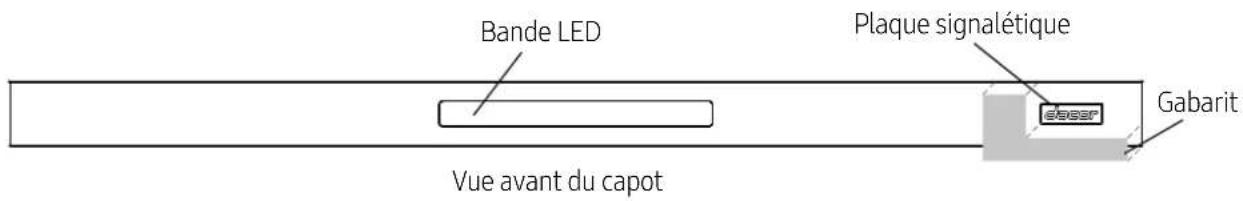

Comment fixer le badge de la plaque Dacor sur la hotte ?

Utilisez le gabarit fourni pour aligner le badge sur la surface avant de la hotte, à droite. Entraînez-vous à positionner le badge avant de retirer le papier protecteur. L'adhésif est très fort, alors placez-le correctement du premier coup.

MODE D'EMPLOI DHD30U990CMDA Dacor

	DHD30U990CS/DA	DHD36U990CS/DA	DHD48U990CS/DA	DHD30U990CM/DA	DHD36U990CM/DA	DHD48U990CM/DA
Duct Cover Kit	DHD-D3020CS/DA	DHD-D3620CS/DA	DHD-D4820CS/DA	DHD-D3020CM/DA	DHD-D3620CM/DA	DHD-D4820CM/DA
Extension Kit	DHD-D0000CS/DA			DHD-D0000CM/DA

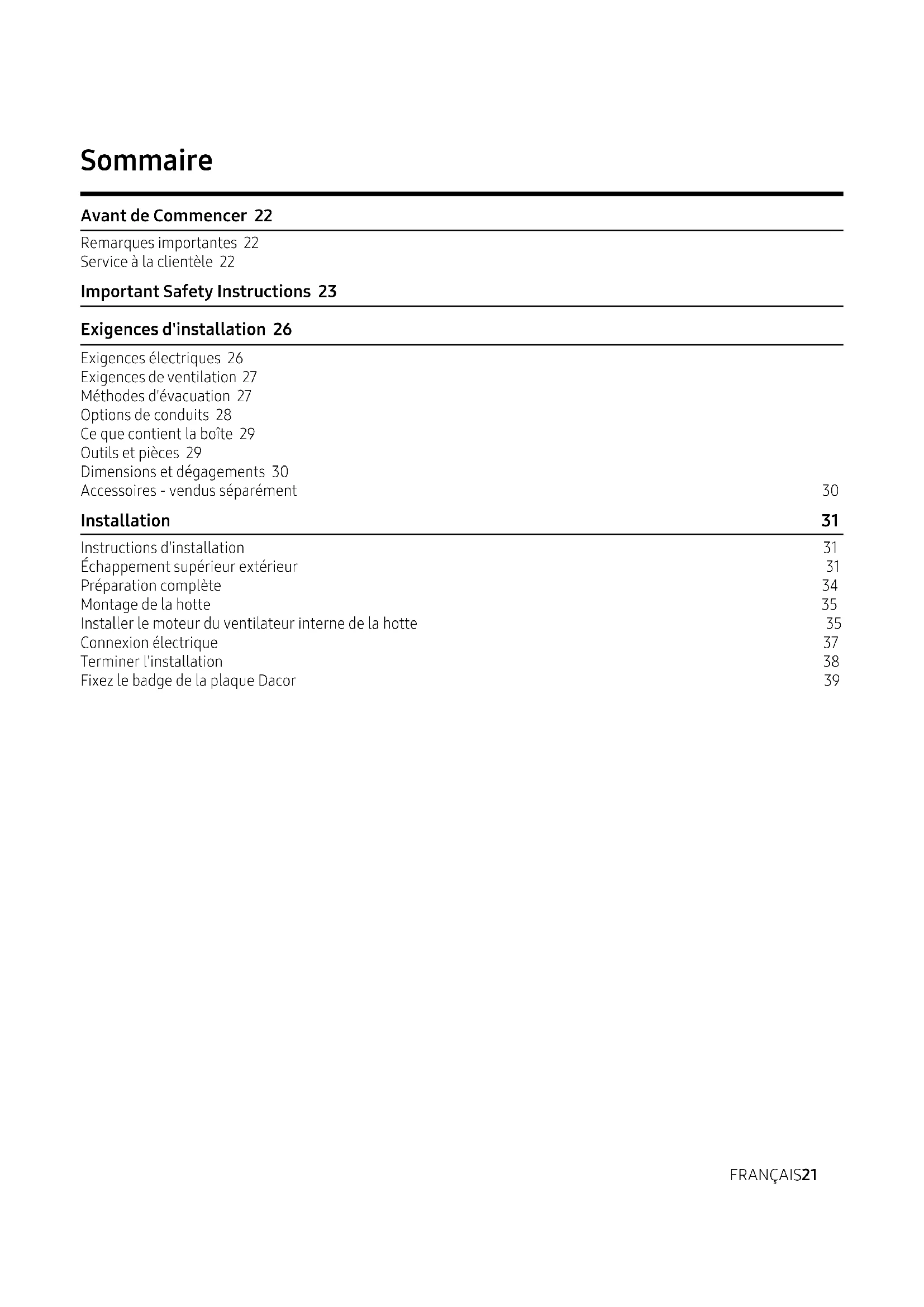

Avant de Commencer 22

Remarques importantes 22

Service à la clientèle 22

Exigences d'installation 26

Exigences electriques 26

Exigences de ventilation 27

Méthodes d'évacuation 27

Options de conduits 28

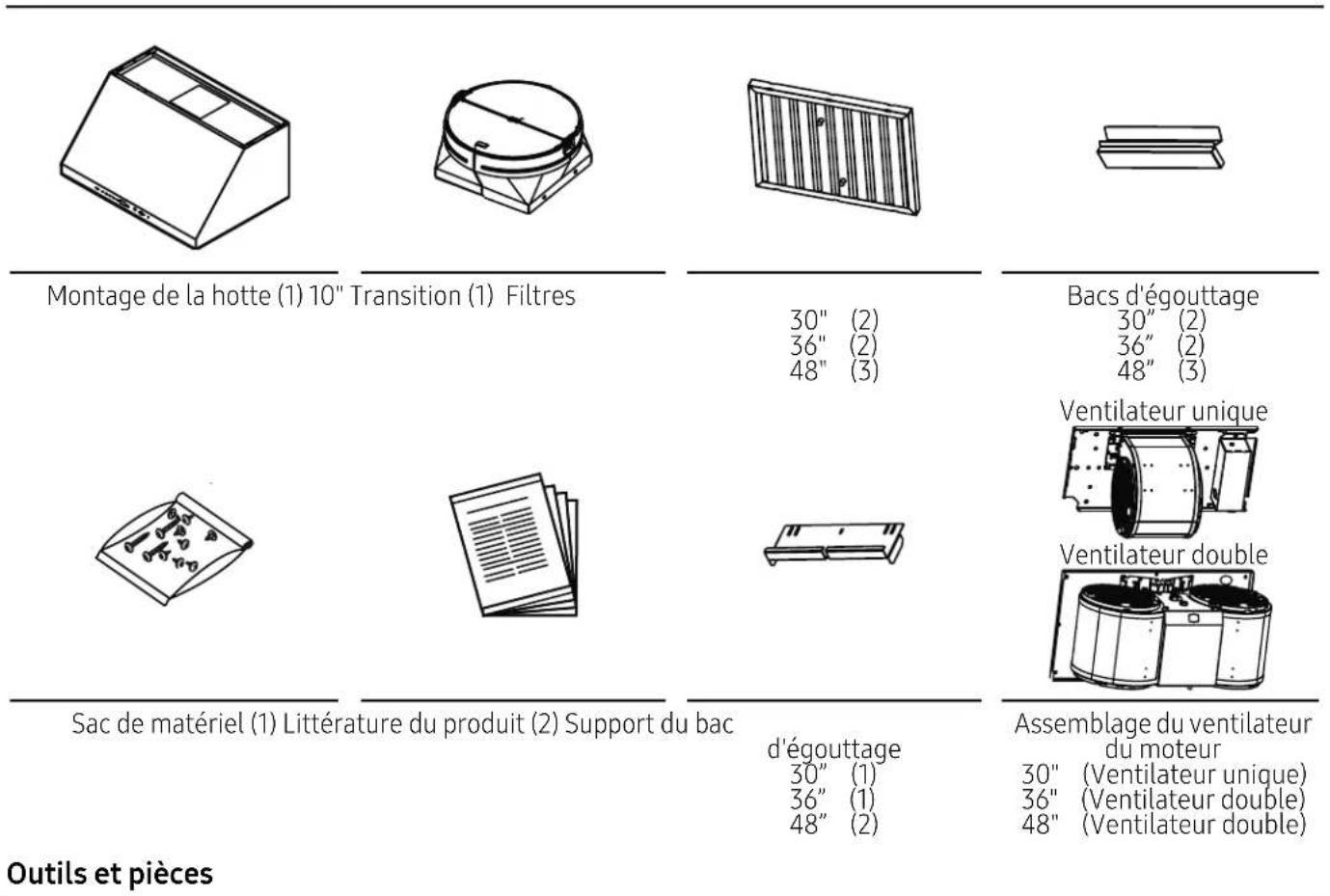

Ce que contient la boîte 29

Outils et pieces 29

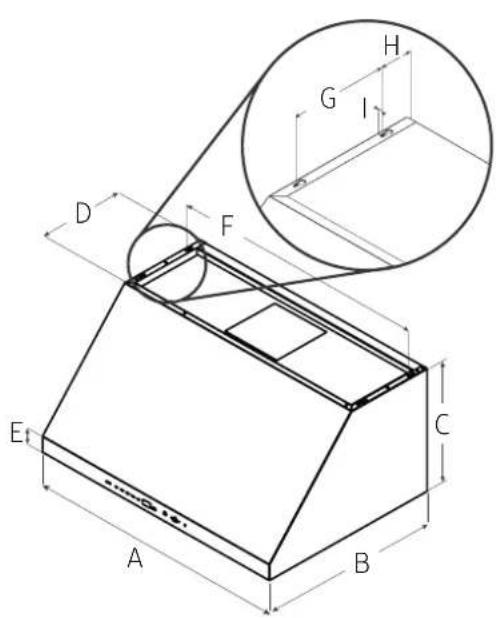

Dimensions et dégagements 30

Accessoires - vendus séparément 30

Installation 31

Instructions d'installation 31

Échévement supérieur extérieur 31

34

Montage de la hotte 35

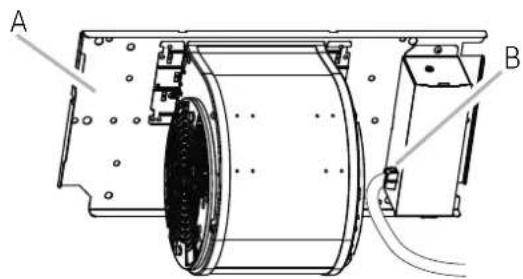

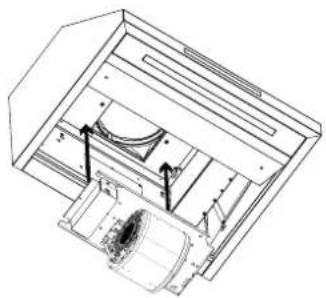

Installer le moteur du ventilateur interne de la hotte 35

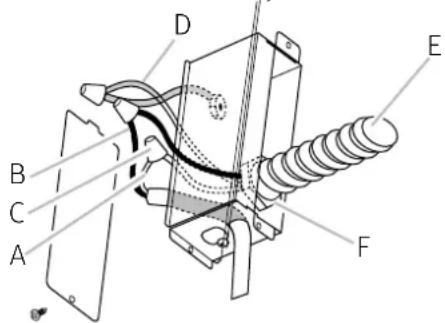

Connexion électrique 37

Terminer l'installation 38

Fixez le badge de la plaque Dacor 39

Remarques importantes

Installateur

• Dans l'intérêt de la sécurité et pour minimiser les problèmes, lisez attentivement ce manuel avant de commencer l'installation.
• Laissez ce manuel au client.
• Montrez au propriétaire comment couper l'alimentation de la hotte.

Client

Conserve ce manuel pour vous y reférer à titre personnel et professionnel.

Service à la clientèle

Pour résoudre les questions et les problèmes d'installation, contactez votre revendeur Dacor ou le service client Dacor. Avant d'appeler, munissez-vous du modele et du numero de série de la hotte. (Voir l'étiquette de données à l'intérieur de la hotte, au-dessus des filtres, sur la paroi arriere du chassin).

Toutes les specifications sont susceptibles d'être modifiées sans préavis. Dacor n'assume aucune responsabilité pour de tels changements.

2022 Dacor, tous droits réservés.

APPROVÉ POUR LES APPAREILS RÉSIDENTIELS

POUR USAGE RÉSIDENTIEL UNIQUEMENT

LISEZ ET CONSERVEZ CES INSTRUCTIONS

VEUILLEZ LIRE LE GUIDE D'INSTALLATION EN ENTIER AVANT DE

PROCEDER.

L'INSTALLATION DOIT ETRE CONFORME À TOUS LES CODES LOCAUX.

IMPORTANT: Conservez ces instructions pour l'usage de l'inspecteur électrique

local.

INSTALLATEUR: Veuillez laisser ces instructions avec cette unité pour le propriété.

PROPRIÉTAIRE: Veuillez conserve ces instructions pour toute reférence ultérieure.

Symboles utilisés dans ce manuel

A AVERTISSEMENT

Dangers ou pratiques dangereuses pouvant entraîner des blessures graves ou la mort.

A AVERTISSEMENT

Coupez le circuit électrique au panneau de service et verrouillez le panneau avant de cabler cet apparéil.

ATTENTION

Dangers ou pratiques dangereuses pouvant entraîner un choc électrique, des blessures corporelles ou des dommages matériels.

REMARQUE

Conseils et instructions utiles.

Ces icones et symboles d'advertisement sont la pour eviter de vous blesser ou de blesser d'autres personnes.

Veuillez les respecter scrupuleusement. Ares avoir lu cette section, conservez-la dans un endroit sur pour pouvoir la consulter ulterieurement.

Ce produit contient des produits chimiques connus dans l'Etat de Californie pour provoquer des cancers et des anomalies congenitales ou d'autres problèmes de reproduction. - www.p65 warnings.ca.gov

1. FCC Notice

ATTENTION

FCC ATTENTION:

Tout changement ou modifi cation non exprésément approuvé par la partie responsable de la conformité pourrait annuler l'autorisation de l'utilisateur à utiliser l'équipment.

Cet appeareil est conforme à la partie 15 des règes de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

1. Cet apparéil ne doit pas causeur d'interférences nuisibles, et
2. Ce dispositif doit accepter toute interfeidence reque, y compris les interférences qui provoquent un fonctionnement indésirable. Pour les produits vendus sur les marchés américain et canadien, seuils les canaux 1~11 sont disponibles. Vous ne pouvez pas selectionner d'autres canaux.

DECLARATION DE LA FCC :

Cet équipement a ete teste et declare conforme aux limites d'un appeareil numerique de classe B, conformement a la partie 15 des regles de la FCC. Ces limites sont conques pour fournir une protection raisonnable contre les interferences nuisibles dans une installation residentielle.

Cet équipement génére, utilise et peut émettre une énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut cause des interférences nuisibles aux communications radio.

Cependant, il n'y a aucune garantie que des interférences ne se produit pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en allumant l'équipment, l'utilisteur est encouraged à essayer de corriger les interférences par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception
• Augmenter la distance entre l'équipement et le récepteur
  Raccorder l'appareil à une prise de courant située sur un circuit différent de celui de la radio ou du téléviseur.
• Consulter le revendeur ou un technician radio/TV experimenté pour obtenir de l'aide.

DECLARATION D'EXPOSITION AUX RADIATIONS DE LA FCC :

Cet équipement est conforme aux limites d'exposition aux radiations fi xées par la FCC pour un environnement non contrôle. Cet équipement doit être installé et utilisé de manière à ce qu'il y ait au moins 20 cm (8 pouces) entre le radiateur et votre corps. Cet apparéil et son (ses) antenn(e)s ne doivent pas été situés au même endroit ou utilisés conjointement avec une autre antennée ou un autre émetteur.

2.IC Avis

Le terme "IC" précédant le numero de certification radio signifie uniquement que les specifications techniques d'Industrie Canada ont été respectées. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet apparéil ne doit pas causeur d'interférences, et (2) cet apparéil doit accepter toute interférence, y compris les interférences qui peuvent causeur un fonctionnement non désiré de l' apparéil.

Cet apparéil numérique de classe B est conforme à la norme ICES-003 du Canada. Pour les produits vendus sur les marchés américain et canadien, seuls les canaux 1~11 sont disponibles. Vous ne pouvez pas sélectionner autres canaux.

DECLARATION D'EXPOSITION AUX RAYONNEMENTS D'IC :

Cet équipement est conforme aux limites d'exposition aux radiations IC RSS-102 établies pour un environnement non controlé. Cet équipement doit être installé et utilisé de manière à ce qu'il y ait au moins 20 cm (8 pouces) entre le radiateur et votre corps. Cet apparéil et son (ses) antenn(e)s ne doit pas être co-localisés ou utilisés en conjunction avec une autre antennée ou un autre émetteur.

A AVERTISSEMENT

• POUR RÉDUIRE LES RISQUES D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURE, RESPECTEZ LES PRECAUTIONS SUIVANTES :
  N't utilisez cet appeareil que de la maniere prevue par le fabricant. Si vous ave des questions, contactez le fabricant
• Avant de procéder à l'entretien ou au nettoyage de l'appareil, coupez l'alimentation au niveau du panneau de service et verrouillez ce dernier pour éviter toute mise sous tension accidentelle. Si le panneau de service ne peut pas être verrouillé, fixez solidement un dispositif d'advertissement bien visible, tel qu'une étiquette, sur le panneau de service.
• Les travaux d'installation et le câblage électrique doivent être effectuels par une ou plusieurs personnes qualifiées, conformément à tous les codes et normes applicables, y compris la construction résistance au feu.
• Une quantité suffisante d'air est nécessaire pour une bonne combustion et l'évacuation des gaz par le conduit de fumee (chemine) des appareils a combustible, af n d'eviter le refoulement. Suivez les directives du fabricant de I'equipement de chauffage et les normes de securite telles que celles publiées par la National Fire Protection Association (NFPA), l'Amercan Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les autorités locales.
  Lorsque you coupez ou percez le mur ou le plafond, n'endommage pas le cablge electrique et les autres services publics cachés.
• Les ventilateurs canalisés doivent toujours être evacués à l'extérieur.

ATTENTION

Pour une utilisation générale de ventilation uniquement. Ne pas utiliser pour evacuer des matières et des vapeurs dangereuses ou explosives.

ATTENTION

Pour réduire le risque d'incendie et pour évacuer correctement l'air, veiliez à faire passer l'air à l'extérieur - ne faites pas passer l'air evacué dans des espaces situés à l'intérieur des murs ou des plafonds, dans des greniers ou dans des vides sanitaires, ou dans des garages.

A VERTISSEMENT

POUR RÉDUIRE LE RISQUE D'INCENDIE, UTILISEZ UNIQUÉMENT DES CONDUITS METALLIQUES

A VERTISSEMENT

POUR RÉDUIRE LE RISQUE D'UN FEU DE GRAISSE SUR LA CUISINIÈRE :

• Ne laissez jamais les unités de surface sans surveillance à des réglages élevés. Les débordements provoquent des fumées et des projections deGRAISSÉ qui peuvent s'enfl ammer. Faites chauffer les huiles lentement sur des réglages bas ou moyens.
• Mettez toujours la hotte en marche lorsque vous cuisine à feu vif ou lorsque vous flambez des alimentes (par exemple, Crêpes Suzette, Jubilée de cerises, Boéuf au poivre fl âbe).
• Nettoyez frequently les ventilateurs. Lagraisse ne doit pas s'accumuler sur le ventilateur ou le filtrte.Use proper pan sizes.
  Utilisez toujours des ustensiles de cuisson adaptés à la taille de l'élement de surface.

A VERTISSEMENT

AFIN DE RÉDUIRE LE RISQUE DE BLESSURES AUX PERSONNES EN CAS DE FEU DE GRAISSE SUR LE DESSUS DE LA CUISINIÈRE, OBSERVEZ LES PRECAUTIONS SUIVANTES:*.SMOTHER FLAMES with a close fitting lid, cookie sheet, or metal tray, then turn off the burner.

FAITES ATTENTION POUR ÉVITER LES BRULURES. Si les fl ammes ne s'eteignent pas immédiatement, EVACUEZ ET APPELEZ LES POMPIERS.

• Ne ramassez jamais une casserole qui s'enfl amme - vous pourriez vous brûler.
  N'TILISEZ PAS D'EAU, ni de torchons ou de serviettes mouillés - une violente explosion de vapeur en résultatait.
  Utilizez un extincteur UNIQUEMENT si :

• Vous savez que vous avez un extincteur de classe ABC et vous savez deja comment l'utiliser.

• Le feu est petit et contenu dans la zone où il s'est déclaré.
• Les pompiers sont appelés.
• Vous pouvez combattre le feu en tournant le dos à une sortie.

*Selon le document "Kitchen Fire Safety Tips" publié par la NFPA.

A VERTISSEMENT

Pour réduire le risque d'incendie ou de chocoléctique, n'utilise pas ce ventilateur avec un dispositif de contrôle de vitesse à semi-conducteurs.

A VERTISSEMENT

Ne laissez pas les enfants s'approcher de cet apparéil. Ne laissez pas les enfants jouer avec cet apparéil.

Conservez tous les matériaux d'emballage hors de portée des enfants. Mettez au rebut les matériaux d'emballage de manière appropriée après avoir déballé l'appareil.

REMARQUE

Convient pour une utilisation dans la zone de cuisson domestique.

Exigences électriques

IMPORTANT

Respectez tous les codes et ordonnances en vigueur. Il est de la responsabilité du client:

• Pour contacter un installateur électrique qualifié.
• Pour s'assurer que l'installation électrique est ajusté et conforme au National Electrical Code, ANSI/NFPA 70 - dernière édition, ou aux normes CSA C22.1-94, Code canadien de l'électricité, Partie 1 et C22.2 No.0-M91 - dernière édition* et à tous les codes et ordonnances locaux.

Si les codes le permettent et qu'un fil de terre sépare est utilisé, il est recommendé qu'un électricien qualifié déterminque le chemin de terre est ajustat.

Une copie des normes du code ci-dessus peut etre obtenue aupres de :

• Un circuitélectrique de 120 volts, 60Hz c.a. seulement, 15 ampères, avec fusible est nécessaire.

• Si la maison a un cablage en aluminium, suivez la procédure suivante.

• Connectez une section de fil de cuivre solide aux fils de la queue de cochon.

• Connectez le câblage en aluminium à la section de fil de cuivre ajoutée à l'aide de connecteurs et/ ou d'outils spéciaux concus et repertoriés UL pour joindre le cuivre à l'aluminium.

• Suivez la procédure recommende par le fabricant du connecteur électrique. La connexion aluminium/ cuivre doit être conforme aux codes locaux et aux pratiques de câblage acceptées par l'industrie.

• La taille des fils et les connexions doivent être conformes à la puissance nominale de l'appareil, telle que spécifiée sur la plaque signalétique du modele/ de la série. La plaque signalétique du modele/de la série se trouve derrière le contrôle sur la paroi arrêté de la hotte.
• La taille des fils doit être conforme aux exigences du National Electrical Code, ANSI/NFPA 70 (dernière édition), ou aux normes CSA C22.1-94, Code canadien de l'électricité, Partie 1 et C22.2 No. 0-M91 (dernière édition et tous les codes et ordonnances locaux).

Exigences de ventilation

• Le système de ventilation doit se terminer à l'extérieur.
• Ne terminez pas le système de ventilation dans un grenier ou un autre endroit fermé.
• N'utilisez pas de capuchon mural de type blanchisserie de 10,2 cm (4 po).
  Utilisez uniquement un évén en métal. Un évén en métal rigide est recommendé.
• Un évén en plastique ou en feuille de métal n'est pas recommendé.
• La longueur du système d'évacuation et le nombre de coudes doivent être réduits au minimum pour assurer une performance efficace. Pour un fonctionnement efficace et silencieux :

Méthodes d'évacuation

Pour utiliser la sortie supérieure de la hotte pour ventiler votre hotte, un système de ventilation rond de 10^ (25,4 cm) est nécessaire. Ce système d'event n'est pas inclus et doit être acheté séparément.

REMARQUE

L'event flexible n'est pas recommandé. L'event flexible crée une contre-pression et des turbulences d'air qui réduisent considérablement les performances. Le système de ventilation peut se terminer soit par le toit, soit par un mur. Pour une évacuation à travers un mur, un coude de 90^ est nécessaire.

Installez toujours un couvercle d'event métallique à l'endroit où les conduits sortent de la maison. La hotte doit être ventilée uniquement à l'extérieur du batiment.

Direction de la décharge

Directives pour l'installation des conduits

Pour des raisons de sécurité, les conduits doivent etre evacués directement à l'extérieur (pas dans un grenier, sous la maison, dans le garage ou dans un espace fermé). Ne dépassez pas 15,24 m (50 ft) de conduit. Les conduits doit etre aussi courts et droits que possible. Les coudes et les raccords de transition réduisent l'efficacité du flux d'air.

• N'utilisez pas plus de trois coudes à 90^ .

Assurez-vous qu'il y a un minimum de 76,2 cm (30 po) de conduit droit entre les coudes si plus d'un coude est utilisé. N'installez pas 2 coudes ensemble.

• Utilisez des colliers pour sceller tous les joints du système de ventilation.
• Le système d'évacuation doit être équipé d'un registre. Si le capuchon du toit ou du mur est muni d'un registre, n'utilise pas le registre fourni avec la hotte.
• Utilisez du calfeutrage pour sceller l'ouverture du mur extérieur ou du toit autour du chapeau.
• La taille de l'objet doit être uniforme.

Les coudes dos à dos et les virages en "S" donnent un très mauvais débit et ne sont pas recommandés. Une courte longueur droite de conduit à l'entrée d'un ventilateur distant donne le meilleur débit.

Recommendations pour les conduits

Uneonne performance dépend d'un conduit approprié.

Le temps froid

Les installations par temps froid doivent être munies d'un déflecteur d'air supplémentaire pour minimiser le return de l'air froid et d'une coupure thermique non métallique pour minimiser la conduction des températures extérieures dans les conduits. Le registre doit se couver du côte de l'air froid de la coupure thermique. La rupture doit être aussi proche que possible de l'endroit où le conduit penètre dans la partie chauffée de la maison.

Air d'appoint

Les codes du batiment locaux peuvent exiger l'utilisation de systèmes d'air d'appoint lors de l'utilisation de systèmes de ventilation à conduits dont le mouvement d'air est supérieur au CFM spécifique. Le CFM spécifique varie d'une localité à l'autre. Il incombe au propriétaire et à l'instantiateur de déterminer si des exigences et/ou des normes supplémentaires s'appliquent à des installations spécifique.

Options de conduits

La hotte est équipée d'une transition ronde de 10" (25,4 cm) pour l'évacuation des fumées vers l'extérieur.

Suivez scrupuleusement les instructions données dans ce manuel. Dacor n'est pas responsable des évventuels désagrements, dommages ou incendies causés par le non-respect des instructions de ce manuel.

Preparation

Ne coupez pas une solive ou un montant à moins que cela ne soit absolument nécessaire. Si une solive ou un montant doit être coupé, il faut construire un cadre de support.

Des matériaux de fixation sont fournis pour fixer la hotte à la plupart des types de murs/plafonds.

Cependant, un technicien qualifie doit vérifier l'adéquation des matériaux en fonction du type de mur/ plafond.

Avant de faire des découvertes, assurez-vous qu'il y a un dégagement approprié dans le plafond ou le mur pour le conduit d'évacuation.

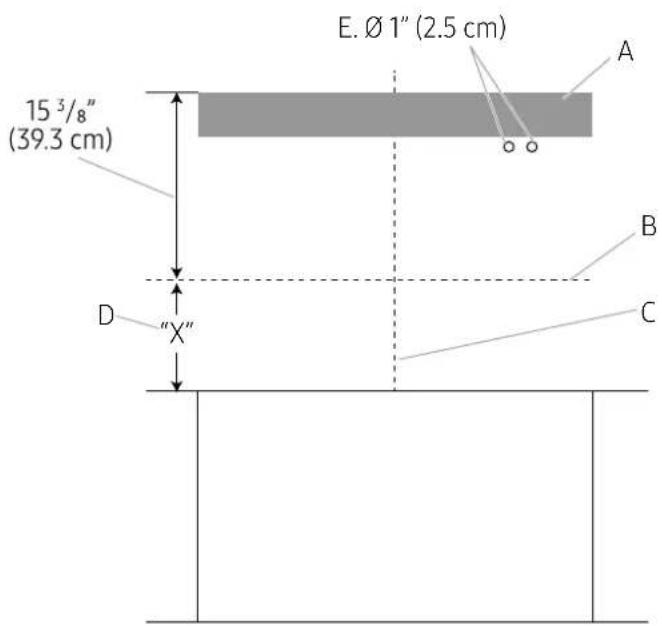

Hauteur de montage

ATTENTION

Montez cette hotte de façon à ce que le bord inférieur audressus de la surface de cuisson soit à au moins 76,2 cm (30 po) pour une surface de cuisson au gaz ou 60,9 cm (24 po) pour une surface de cuisson électrique.

Il n'y a pas de hauteur maximale de montage, mais nous recommendons de ne pas installer la hotte à plus de 36" (91,4 cm) au-dessus de la surface de cuisson. Pour chaque pouce (2,54 cm) au-dessus de 36" (91,4 cm), l'efficacité du captage des fumées et de l'humidité diminue à un rythme croissant et peut ne pas offrir un niveau acceptable de performance de ventilation.

Cette hotte est destinée à un usage domestique.

Vérifiez la hauteur de votre plafond et la hauteur de la hotte avant de désirir votre hotte.

Décharge horizontalé

Un coude à 90^ peut être installé immédiatement au-dessus de la hotte.

Ventilation par le toit Ventilation par le mur

A. Capuchon de toit B.10"(25.4 cm) Event rond

A.Capuchon de mur B.10" (25.4 cm) Event rond

Exigences d'installation

Ce que contient la boîte

Retirer l'emballage.

ATTENTION

Retirez le carton avec précaution. Portez des gants pour vous protégger des bords tranchants.

A VERTISSEMENT

Retirez le film de protection avant la mise en service.

Pieces fournies

• Sac de matériel avec:

Part Qty Part:	Qty
6 x 80 mm	6	Torx 20 adaptateur	1
6 x 16 mm	4	Rondelles Ø 6,4 x 11 mm	4
4.2 x 19 mm	4	Rondelles de Ø 5,3 x 20 mm	2
Vis de l'égoutoi	2	3.5 x 9.5 mm	4
10 x 60 mm	6	ventilateur 6 - 9 fils connecteur	1

Exigences d'installation

Pieces non fournies

Outils/matériels requis

Niveau
- Perceuse avec des mèches de 1" (2,5 cm), 18 " (3,0 mm) et 58 " (15,8 mm).
- Crayon
Pince à dénuder ou couteau universal
Ruban à mesurer ou règle
Pinces
- Pistolet à calfeutrer et produit de calfeutrage résistant aux intempéries.
- Pinces à évén
Scie sauteuse

Ciseaux a metaux
- Tournevis: - Phillips - Plat - Lame

Pièces nécessaires

Cable d'alimentation domestique
Dispositif anti-traction de 1 / 2 (12,7 mm) repertorié UL ou approvée CSA
3 connecteurs de fils homologues UL
- 1 capuchon de mur ou de toit
- Systeme d'event metallique

Dimensions et dégagements

	30" 36" 48"
A 30" (76 cm) 36" (91,2 cm)		48" (121,7 cm)
B 25" (63,2 cm)
C 18" (45,7 cm)
D 12" (30,5 cm)
E 2 3/4" (7 cm)
F	29 1/8" (74 cm)	35 1/8" (89,2 cm)	47 1/16" (119,6 cm)
G	7 1/2" (19 cm)
H	2 9/16" (6,5 cm)
I	3/8" (1 cm)

Accessoires - vendus séparément

	DHD30U990CS/DA	DHD36U990CS/DA	DHD48U990CS/DA	DHD30U990CM/DA	DHD36U990CM/DA	DHD48U990CM/DA
Kit de couverture de conduit	DHD-D3020CS/DA	DHD-D3620CS/DA	DHD-D4820CS/DA	DHD-D3020CM/DA	DHD-D3620CM/DA	DHD-D4820CM/DA
Extension Kit	DHD-D0000CS/DA			DHD-D0000CM/DA

Instructions d'installation

Nous recommendons qu'un technician qualifié installe la hotte de cuisine. Il incombe à l'installateur de s'assurer que la hotte est conforme aux dégagements d'installation spécifique pour le produit.

• Il est recommandé d'installer le système de ventilation avant d'installer la hotte.
• Si possible, débranchez et retirez tout apparéil de cuisson situé sous la hotte pour faciliter l'accès à la paroi arrêté.
• Avant de faire des découvertes, assurez-vous qu'il y a un dégagement approprié dans le plafond ou le mur pour le conduit d'évacuation.

Échévement supérieur extérieur

Scheme d'installation du haut

Utilisez le schéma ou la hotte comme gabarit et marquez les emplacements pour les conduits, le câblage électrique et les fentes pour les vis en trou de serrure.

Vue de dessus du capot

	30" 36" 48"
A 30" (76 cm) 36" (91,2 cm) 48" (121,7 cm)
B 12" (30,5 cm)
C 1" (2,5 cm)
D 25/8" (6,5 cm)
E 71/2" (19 cm)

• Vérifiez que toutes les pieces d'installation ont été retirées du carton d'expédition.
• Coupe l'alimentation électrique au niveau du panneau de disjoncteurs ou de la boîte à fusibles.
• Determinine la méthode d'évacuation à utiliser : évacuation par le toit ou par le mur.

REMARQUE

Cette hotte est reglee en usine pour evacuer l'air par la sortie d'air supérieure.

1. Choisissez une surface plane pour assembler la hotter.

Placez une couverture sur cette surface.

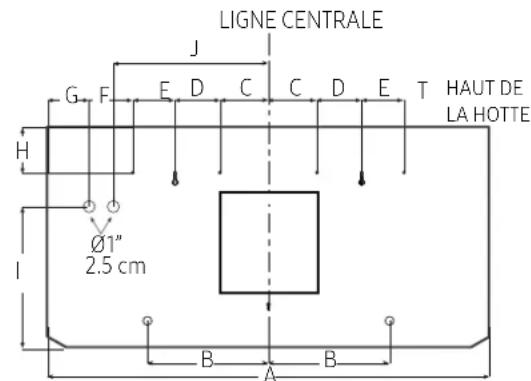

Scheme d'installation arriere

Utilisez le schéma ou la hotte comme modèle et marquez les emplacements sur le mur pour le câblage électrique et les fentes pour les vis en trou de serrure.

Vue arrirée de la hotte

LE BAS DE LA HOTTE

	30"	36"	48"
A	30"(75,5cm)	36"(90,6cm)	48"(121,1cm)
B	\( 9^{13}/_{16}{}^{\prime\prime}(25cm) \)
C	\( 3^{15}/_{16}{}^{\prime\prime}(10cm) \)
D\( 3^{5}/_{8}{}^{\prime\prime}(9,2cm) \)
E	\( 3^{7}/_{16}{}^{\prime\prime}(8,7cm) \)
F	2"(5cm)
G\( 3^{1/4}{}^{\prime\prime}(8,2cm) \)
H	\( 3^{11}/_{16}{}^{\prime\prime}(9,3cm) \)
I	\( 11^{3}/_{8}{}^{\prime\prime}(28,9cm) \)
J	\( 9^{5}/_{8}{}^{\prime\prime}(24,5cm) \)	\( 12^{5}/_{8}{}^{\prime\prime}(32cm) \)	\( 18^{5}/_{8}{}^{\prime\prime}(47,3cm) \)

Installation murale

A VERTISSEMENT

UTILISEZ DEUX PERSONNES OU PLUS POUR DÉPLACER ET INSTALLER LA HOTTE. LE NON-RESPECT DE CETTE CONSIGNE PEUT ENTRAINER DES BLESSURES AU DOS OU AUTRES.

La hotte est fixée au mur à l'aide d'un support en bois qui est fixé à l'arrière de la hotte. Pour soutenir la hotte en toute sécurité, le support en bois doit être fixé fermement à au moins 2 montants en bois verticaux situés derrière la plaque de plâtre qui constitue le mur.

REMARQUE

Ces instructions ne sont pas applicables aux murs en

Instructions d'installation de l'ossature en bois

1. Déterminez et marquez la ligne centrale sur le mur où la hotte sera installée.
2. Sélectionnez une hauteur de montage "X" pour le bas de la hotte (voir D ci-dessous).
3. Pour les installations de tables de cuisson et de cuisinières à gaz : Installéz la hotte de façon à ce que le bas soit à au moins 76,2 cm (30 po) au-dessus de la surface de cuisson.
   Pour les tables de cuisson et les cuisinières electriques ou à induction : Installez la hotte de façon à ce que le bas soit à au moins 24" (60,9 cm) au-dessus de la surface de cuisson.
4. Marquez une ligne de reférence horizontale sur le mur (B ci-dessous) pour le bas de la hotte. Utilisez un niveau pour confirmer que la ligne est de niveau.
5. Trouvez et marquez l'emplacement des montants en bois ou des supports en bois derrière le mur. Voir le schéma d'installation arrière..
6. Tracer une ligne à 15 38 (39,3 cm) au-dessus de la ligne de reference du bas de la hotte pour marquer l'emplacement du support en bois sur le mur. Utiliser un niveau pour confirmer que la ligne est de niveau.

maconnerie (brique, beton, etc.). Si vous avez un mur en maconnerie, consultez un installerateur professionnel.

IMPORTANT: Les montants (ou le mur si vous avez un mur en maconnerie) doivent être capables de supporter jusqu'à 150 livres.

REMARQUE

Si vous cuisine a une ossature en bois, au moins 2 vis fournies pour le montage de cette hotte doivent etre fixees dans des montants en bois massif. Ne pas fixer dans la plaque de platre seulement.

REMARQUE

Marquez les débouchures de la hotte sur le mur et effectuez les découvertes nécessaires avant d'installer la hotte.

A. Support en bois
B. Fond de la hotter
C. Ligne centrale
D. Dimension "x" = hauteur de montage de la hotte
E. Trous de cablage à déboucher

1. Retirez le support en bois de l'arrière de la hotte en desserrant les 2 vis de l'intérieur.
2. Alignez le haut du support en bois avec la ligne d'emplacement du support en bois sur le mur, puis centrez-le sur la ligne centrale.
3. Localisez les marques des montants sur le support en bois, puis tracez deux lignes verticales marquant l'intersection des montants et du support en bois.
4. Marquez le centre de chaque ligne, retirez le support en bois du mur, puis percez un trou pilote sur le support à chaque marque.
5. De nouveau, alignez le haut du support en bois avec la ligne d'emplacement du support en bois, puis centrez-le sur la ligne centrale.
6. Passez une pointe de crayon ou une alène dans les troughs que vous venez de percer dans le support en bois pour marquer sur le mur l'emplacement des avant-trous pour les vis 2 - 6 x 80 mm qui entreront dans les montants.
7. Marquez également sur le mur l'emplacement de deux autres avant-trous (B) en,enfantant une pointe de crayon ou une alene dans les trous prépercés au centre du support en bois. Ces trou sont destinés aux ancrages muraux 2 - 10× 60mm fournis.Voir le schema ci-dessous.

A. Trous de vis
B. Trous de vis (déjà réalisés)
C. Support en bois

1. Retirez le support en bois, puis percez quatre avant-trous dans le mur.
2. Enoncez 2 - 10 × 60 ~mm des ancrages muraux fournis dans les deux troughs pilotes au centre.

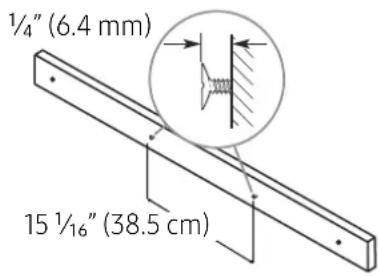

3. Fixez le support en bois au mur en vissant 2 - 6 x 80 mm de vis de fixation à travers le support en bois dans les trouss pilotes que vous avez percés dans les montants.
4. En utilisant le schéma d'installation arrière comme guide (voir page 12), découpez les trous de câblage défonçables dans le mur.
5. Vissez 2 vis 6 × 80 ~mm (vis de montage) dans les trous (B) au centre du support en bois. Vissez-les à travers le support dans les ancrages situés en dessous. Laisser un espace de 1/4 "6,4 mm) entre le mur et l'arrière de la tête de vis pour faire glisser la hotte en place.

REMARQUE

Une fois le hotte monté, vous devez serrer ces vis.

Préparation complète

1. DETERMINÉZ et faîtes toutes les coupes nécessaires dans le mur ou le toit pour le système de ventilation. Installee le système de ventilation avant d'installer la hotte. Voir la section "Méthodes de ventilation".
2. Determiner l'emplacement ou le cable d'alimentation sera achemine à travers le mur.
3. Percer un trou de 1" (2,5 cm) à cet endroit.
4. Tirer suffisamment de cable d'alimentation à travers le mur pour permettre un raccordement facile à la boîte à bornes.
5. Retirez le couvercle de la boîte à bornes et mettez-le de côté.

A. Couvercle de la boîte de jonction
B. Débouchure
C. Connecteur de fil d'alimentation

1. Pour tous les modèles de hotte, installer la transition d'event ronde de 10 po (25,4 cm) avec registre sur le dessus de la hotte (selon votre installation), à l'aide de 4 vis de 3,5 x 9,5 mm.
2. Retirer la débouchure à l'arrière de la hotte de cuisine et installer un dispositif de décharge de traction de 1/2 (1,3 cm) homologué UL ou CSA. (1,3 cm) homologué UL ou CSA.

A. 4 - 3.5 × 9.5 ~mm vis
B. Débouchure
C. Fente pour les vis de montage
D. 4 - 4.2 × 19 ~mm vis fentes
E. 2 - 6 × 80 ~mm vis fentes

REMARQUE

L'adaptateur/amortisseur d'évacuation peut être installé jusqu'à 1 pouce de part et d'autre du centre de la hotte pour s'adapter aux conduits décentrés.

En cas d'installation excentree, il peut etre nécessaire de couper une extrimite du connecteur de conduit pour degager le collier de serrage du cable electrique.

1. Placez la hotte pres de sa position de montage et faites passer le cable d'alimentation à travers la décharge de traction jusqu'à la boîte à bornes (suffisamment pour effectuer la connexion).
2. Serrez les vis de la décharge de traction.
3. Effectuez le raccordement electrique. Voir la section "Connexion electrique" (p.37).

Montage de la hotte

REMARQUE

Marquez les débouchures de la hotte sur le mur, puis effectuez les découvertes nécessaires avant l'installation.

REMARQUE

La hotte se fixe au mur par les 6 vis de montage dans le support en bois fixe au mur.

Pour monter le capot, suivez les étapes suivantes :

1. À l'aide de 2 personnes ou plus, suspendez la hotte au mur en plaçant les 2 vis montées dans le support de bois fixé au mur à travers la partie large des trous oblongs à l'arrière de la hotte.

REMARQUE

Si vous installation utilise le couvercle de conduit en option, le système de ventilation doit etre raccorde à la hotte de cuisine et le couvercle de conduit doit etre monte sur le dessus de la hotte de cuisine avant deserrer les vis de montage.

1. Tirez la hotte vers le bas de façon à ce que les vis dépassent par les parties étroites des fentes, alignez le bas de la hotte avec la ligne horizontally marquant le bas de la hotte, mettez la hotte à niveau, puis serrez les 2 vis de montage.

2. Marquer les 2 emplacements des trous de montage inférieurs. Percez des trous pilotes de 18 (0,32 cm) si les trous doivent être percés dans des montants en bois ou une charpente. (0,32 cm) si les trous seront percés dans des montants en bois ou une charpente. Si les trous ne seront pas percés dans du bois,/percez deux trous pilotes de 38 (0,95 cm). (0,95 cm) et insérez des ancrages muraux de 10 x 60 mm. Installez 2 vis de 6 x 80 mm avec des rondelles de 5,3 x 20 mm (D et C) dans les trous de montage inférieurs, puis serrez.

A. Vis de montage
B. 4 - 4.2 × 19 ~mm vis
C. 2 - 6 × 80 ~mm vis avec
2-5.3 x 20 mm rondelles

1. Installez les 4 - 4,2 x 19 mm vis (B) à travers l'arrière de la hotte dans le support en bois, puis serrez.
2. Raccordez le système de ventilation à la hotte. Scellez tous les joints avec des colliers de serrage.

Installer le moteur du ventilateur interne de la hotte

1. Placez l'ensemble du moteur du ventilateur de la hotte à l'intérieur de la hotte.
   A. Connexion des fils

Montage d'un seul moteur
Ensemble moteur double

Montage d'un seul moteur

Ensemble moteur doubley

FRANCAIS35

1. Faites glisser la bride de la plaque de montage gauche sous le support de montage du moteur du ventilateur..

A. Support de montage du moteur
B. Bride gauche de la plaque de montage

1. Poussez l'extremité droite de la plaque de montage du moteur vers le haut, puis enclenchez-la dans la languette du ressort.

REMARQUE

La languette du ressort doit se trouver à l'extérieur de la fente de la plaque de montage.

A. Plaque de montage du moteur
B. Languette de ressort

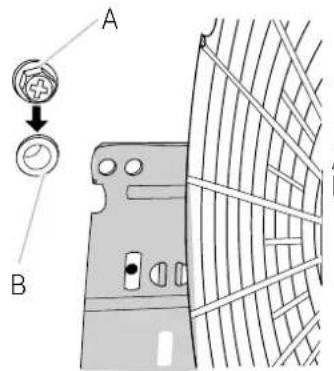

1. Alignez les trous de montage, puis installez 4 vis de 6 x 16 mm avec 4 rondelles de blocage de 6,4 x 11 mm.

A. Vis avec rondelle d'arrêt
B. Trou demontage

1. Effectuez la connexion entre le ventilateur et la boîte de jonction à l'aide du connecteur de ventilateur fourni.

A. Plaque de montage du moteur
B. Fil d'alimentation connecteur de ventilateur

Montage d'un seul moteur

Ensemble moteur double

Connexionélectrique

A AVENTISSEMENT

RISQUE DE CHOC ELECTRIQUE. DEBRANCHEZ L'ALIMENTATION AVANT DE PROCEDER A L'ENTRETIEN. REMPLACEZ TOUTES LES PIECES ET TOUS LES PANNEAUX AVANT D'UTILISER L'APPAREIL. LE NON-RESPECT DE CETTE CONSIGNE PEUT ENTRAINER LA MORT OU UN CHOC ELECTRIQUE.

1. Faites passer 3 fils - noir, blanc et vert - conformément au Code national de l'électricité et aux codes et ordonnances locaux, dans un conduit 12 du panneau de service à la boîte de jonction.

A. Fils blancs
B. Fils noirs
C. Connecteurs de fils homologues UL
D. Fils verts, nus ou jaunes/ verts

E. Alimentation électrique domestique
F. Repertorie UL ou approvoué CSA 1 / 2 (1,3 cm) (1,3 cm) de décharge de traction

A AVENTISSEMENT

METTEZ LE VENTILATEUR À LA TERRE. CONNECTEZ LE FIL DE TERRE AUX FILS DE TERRE VERT ET JAUNE DE LA BOITE À BORNES. LE NON-RESPECT DE CETTE CONSIGNÉ PEUT ENTRAINER LA MORT OU UN CHOC ÉLECTRIQUE.

1. Utilisez des connecteurs de fils homologues UL et connectez les fils noirs (B) ensemble.
2. Utilisez des connecteurs de fils repertoriés UL et connectez les fils blancs (A) ensemble.
3. Connectez le fil de terre vert (ou nu) de l'alimentation électrique de la maison au fil de terre vert/jaune (D) de la boîte de jonction à l'aide de connecteurs de fils répertoriés UL.
4. Fermez et fixez le couvercle de la boite de jonction.

Terminer l'installation

1. Placez le support de l'égoutoir sur le support du filtre arrrière de la hotte et placez les 2 vis de l'égoutoir sur les fentes.

A. Bacs d'égoutage
B. Support de l'égouttoir
C. Vis de l'égouttoir

Montage d'un seul moteur

Ensemble moteur double

1. Saisissez les poignées du filtré à deux mains, puis placez le bord avant du filtré dans la hotte.
2. Poussez vers le haut sur l'arrière de la poignée, puis placez l'arrière du filtre dans le bac de récapération pour le fixer. Repetez l'opération pour chaque fille...

Modèle représenté à titre de referencia uniquement, caractéristiques peuvent varie

Placez les filtres et vérifie le fonctionnement de la hotte.

• Pour obtenir l'utilisation la plus efficace de votre nouvelle hotte, lisez le manuel "Utilisation et entretien".
• Conservez ces instructions d'installation et ce guide d'utilisation et d'entretien à proximé de la hotte pour pouvoir les consulter facilement

Fixez le badge de la plaque Dacor

Utilisez le gabarit sur cette page pour l'alignement de la plaque d'identification. Découpez le gabarit et collez-le sur la surface avant du hotte et vérifie que le gabarit est aligné avec le côte droit de la hotte et dans les limites des bords supérieur et inférieur de la surface avant. Entrainez-vous à placer la plaque signalétique avant desterolir le papier antiadhésif.

REMARQUE: le badge de la plaque signalétique est doté d'un adhési f à très haute rétention - une fois le badge fixé, il est extrémement difficile à retarder. Avant de retarder le papier protecteur au dos de l'insigne, entraîné-vous à placer l'insigne dans laonne position sur lecapot sans qu'il y ait dechevauchement entrel'insigne et ce modèle.

Après cet exercice, retirez le papier protecteur du dos du badge et fixez le badge sur le capot sans qu'il ne se chevauche avec le gabarit. Retirez et jetez ce gabarit.

Contidente

Antes de Empezar 41

Notas Importantes 41

	DHD30U990CS/DA	DHD36U990CS/DA	DHD48U990CS/DA	DHD30U990CM/DA	DHD36U990CM/DA	DHD48U990CM/DA
Kit de cubierta del conductor	DHD-D3020CS/DA	DHD-D3620CS/DA	DHD-D4820CS/DA	DHD-D3020CM/DA	DHD-D3620CM/DA	DHD-D4820CM/DA
Kit de extension	DHD-D0000CS/DA			DHD-D0000CM/DA
