VPLXW7000 - Projecteur SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur
Marque	Sony
Modèle	VPLXW7000
Technologie d'affichage	LCD
Source lumineuse	Laser diode (5,2 W × 24)
Dimensions (L × H × P)	460 mm × 210,1 mm × environ 260 mm
Alimentation	100-240 V CA, 50/60 Hz
Connectivité	Entrée HDMI, port USB, port LAN (Réseau)
Réglages de l'objectif	Motorisés : zoom, mise au point, déplacement (Shift)
Modes d'image préréglés	Cinéma Film 1/2, Référence, TV, Photo, Jeu, Cinéma lumière, TV lumière, Utilisateur, IMAX Enhanced
Télécommande	RM-PJ24 avec piles AA (fournies)
Capuchon d'objectif	Fourni
Montage au plafond	Possible (installation par technicien agréé recommandée)
Sécurité	Laser classe 1, ne pas regarder dans l'objectif, éviter d'obstruer les ventilations
Entretien extérieur	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Réparabilité	Confier à un technicien Sony agréé
Manuels fournis	Manuel de configuration (papier), Guide d'aide en ligne
Garantie	Consultez les conditions fournies par votre revendeur

FOIRE AUX QUESTIONS - VPLXW7000 SONY

Comment insérer les piles dans la télécommande ?

Appuyez et faites glisser le couvercle pour ouvrir le compartiment. Insérez deux piles AA (R6) en respectant la polarité (le côté ● en premier). Refermez le couvercle.

Comment retirer le capuchon d'objectif ?

Tenez les parties autres que les crochets et tirez le capuchon vers vous. Ne tirez pas sur les crochets pour éviter d'endommager l'objectif.

Comment régler la mise au point, le zoom et le déplacement de l'objectif ?

Appuyez sur le bouton LENS ADJUSTMENT (FOCUS, ZOOM ou SHIFT) pour afficher la fenêtre de réglage. Utilisez les touches ↑/↓/←/→ pour ajuster la mise au point, la taille ou la position de l'image.

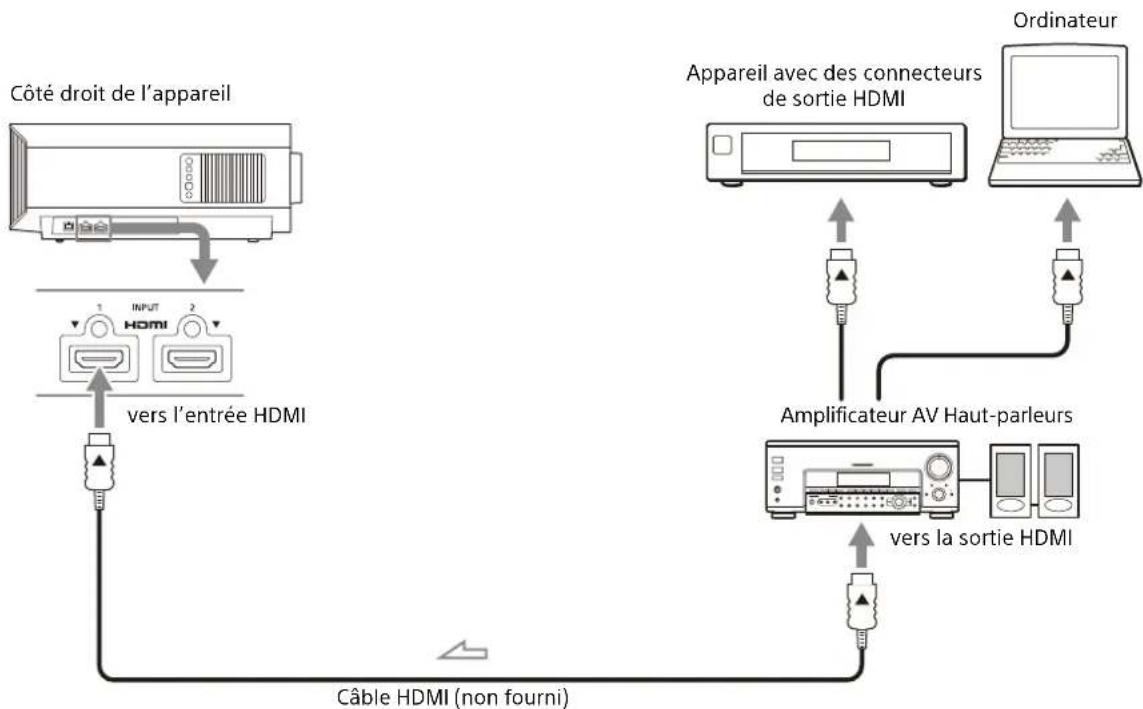

Comment connecter un appareil HDMI ?

Utilisez un câble HDMI haut débit premium. Branchez une extrémité à la sortie HDMI de votre appareil et l'autre à l'entrée HDMI (INPUT HDMI) du projecteur. Assurez-vous que tous les appareils sont éteints avant de connecter.

Comment choisir le mode d'image ?

Appuyez sur l'un des boutons CALIBRATED PRESET (CINEMA FILM 1/2, REF, TV, PHOTO, GAME, BRT CINE, BRT TV, USER) pour sélectionner un mode adapté au contenu projeté.

Que faire si l'indicateur ON/STANDBY clignote en rouge ?

Cela indique un problème. Si le voyant clignote trois fois, il peut s'agir d'une anomalie de la source lumineuse. Éteignez et rallumez l'appareil. Si le problème persiste, contactez le service après-vente Sony.

Puis-je installer le projecteur au plafond moi-même ?

Non, l'installation au plafond doit être réalisée par un technicien Sony agréé (service payant). Utilisez un fil de sécurité pour éviter la chute. Ne montez jamais le projecteur vous-même.

Comment éteindre correctement le projecteur ?

Appuyez sur le bouton I/⏻ (Marche/Veille). Un message 'METTRE HORS TENSION?' apparaît. Appuyez à nouveau avant qu'il disparaisse. L'indicateur ON/STANDBY clignote en vert puis s'éteint. Attendez que le ventilateur s'arrête avant de débrancher.

Quelles précautions de sécurité dois-je respecter ?

Ne regardez pas dans l'objectif pendant l'utilisation. Laissez un espace d'au moins 30 cm autour des ouïes de ventilation. Ne placez pas d'objets devant l'objectif. N'utilisez pas l'appareil dans un endroit très poussiéreux ou humide.

Où puis-je trouver le Guide d'aide en ligne ?

Le Guide d'aide est accessible à l'adresse https://rd1.sony.net/help/vpl/xw5000/fr/. Il décrit les fonctionnalités détaillées et peut être consulté sur un smartphone ou un ordinateur.

MODE D'EMPLOI VPLXW7000 SONY

À propos de ce manuel

Le Manuel de configuration décrit l'installation et les procédures de base de projection des images. Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel et le conserver pour future référence. Reportez-vous à la section « À propos des indicateurs », le cas échéant. Pour plus d'informations sur l'utilisation, reportez-vous au Guide d'aide (Mode d'emploi en ligne).

Étape 1

Préparation Page 25

Étape 2

Installation de l'appareil Page 26

Étape 3

Raccordement de l'appareil......Page 28

Étape 4

Projection......Page 29

À propos des indicateurs......Page 31

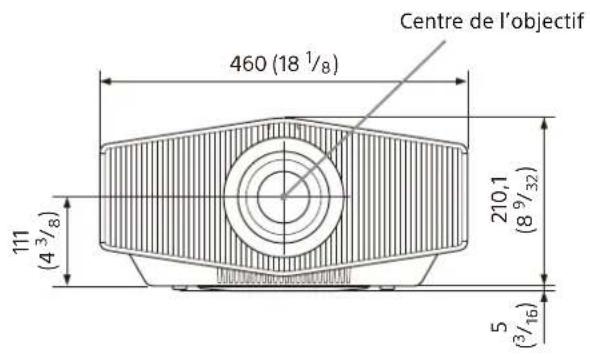

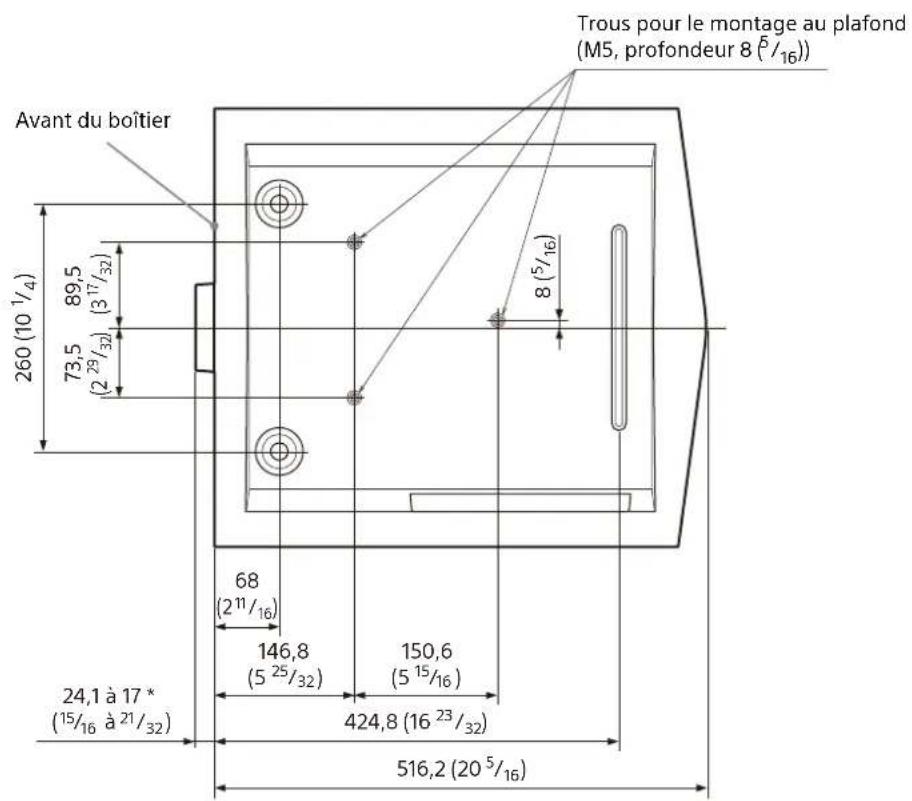

Dimensions...... Page 32

Manuels fournis

Manuel de configuration (ce document)

Décrit l'installation et les procédures de base de projection des images.

Guide d'aide (Mode d'emploi en ligne)

Décrit les fonctionnalités de l'appareil et leur utilisation détaillée. Vous pouvez afficher le Guide d'aide sur un smartphone ou un ordinateur.

https://rd1.sony.net/help/vpl/xw5000/fr/

Français

N'utilisez pas ce produit à des fins autres que celles décrites dans le manuel d'instructions.

AVERTISSEMENT

Afin de réduire les risques d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.

Afin d'écarter tout risque d'électrocution, garder le coffret fermé. Ne confier l'entretien de l'appareil qu'à un personnel qualifié.

AVERTISSEMENT

Lors de l'installation de l'appareil, incorporer un dispositif de coupure dans le câblage fixe ou brancher la fiche d'alimentation dans une prise murale facilement accessible proche de l'appareil. En cas de problème lors du fonctionnement de l'appareil, enclencher le dispositif de coupure d'alimentation ou débrancher la fiche d'alimentation.

ATTENTION

Par mesure de sécurité, ne raccordez pas le connecteur pour le câblage de périphériques pouvant avoir une tension excessive au port suivant :

• LAN

AVERTISSEMENT

1. Utilisez un cordon d'alimentation (câble secteur à 2 fils)/fiche femelle/fiche mâle conformes à la réglementation de sécurité locale/régionale applicable.
2. Utilisez un cordon d'alimentation (câble secteur à 2 fils)/fiche femelle/fiche mâle avec des caractéristiques nominales (tension, ampérage) appropriées.

Pour toute question sur l'utilisation du cordon d'alimentation/fiche femelle/fiche mâle ci-dessus, consultez un technicien du service après-vente qualifié.

IMPORTANT

La plaque signalétique se situe à l'endroit suivant sur l'appareil.

• Côté

ATTENTION

- Il y a danger d'explosion s'il y a remplacement incorrect de la batterie. Remplacer uniquement

avec une batterie du même type ou d'un type équivalent recommandé par le constructeur.

• Lors de la mise au rebut de la batterie ou du produit, vous devez respecter la loi de la région ou du pays concerné. Ne mettez pas la batterie ou le produit au rebut dans un feu ou un four chaud, ou n'écrasez pas mécaniquement la batterie et ne la coupez pas. Elle risque d'exploser ou de provoquer un incendie. Ne soumettez pas la batterie à une pression d'air extrêmement basse qui pourrait entraîner une explosion ou une fuite de liquide ou de gaz inflammable.
• Ne placez pas la batterie dans un endroit à température élevée, tel qu'à la lumière directe du soleil ou à proximité d'un feu. Elle risque de prendre feu, d'exploser ou de provoquer un incendie. Ne plongez pas et ne mouillez pas la batterie dans de l'eau douce ou de l'eau de mer. Cela risque de provoquer une électrocution.

ATTENTION

La taille et le nombre de piles suivants sont requis pour la télécommande.

• Taille : AA (R6)
• Nombre de pile(s) : deux pièces Pour éviter tout risque d'explosion, utilisez uniquement le type de pile suivant.
• Piles au manganèse

Le symbole avertit l'utilisateur de la présence d'importantes instructions concernant le fonctionnement et la maintenance (entretien) dans la documentation qui accompagne l'appareil.

IEC 60825-1:2014 PRODUIT LASER DE CLASSE 1

Comme pour n'importe quelle source de lumière vive, ne regardez pas fixement le faisceau, RG2 IEC 62471-5:2015.

AVERTISSEMENT

Ne regardez pas dans l'objectif pendant son utilisation.

ATTENTION

L'emploi de commandes ou ajustements ou l'exécution de procédures autres que celles spécifiées ici peut provoquer une exposition dangereuse au rayonnement.

ATTENTION

L'emploi d'instruments optiques avec ce produit augmentera les risques pour les yeux.

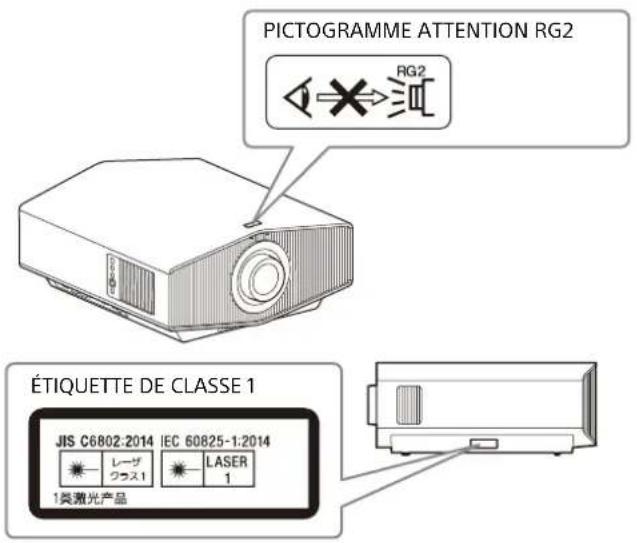

Informations sur l'emplacement des étiquettes

PICTOGRAMME ATTENTION RG2 RG2 ÉTIQUETTE DE CLASSE 1 JIS C6802:2014 IEC 60825-1:2014 LESA 1类激光产品 LASER 1

Spécifications de la source lumineuse

Diodes laser 5,2 W × 24

Longueur d'onde : 450 - 460 nm

Angle de divergence du faisceau par rapport à l'objectif de cet appareil

Zoom maximum : = 39,9^

Ne placez aucun objet devant l'objectif pour éviter de bloquer la lumière durant la projection. La chaleur provenant de la lumière risque d'endommager l'objet.

Pour les clients en Europe

Fabricant : Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Japon

Pour toute question relative à la conformité des produits dans l'UE : Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930

Zaventem, Belgique

Précautions

À propos de la sécurité

• Assurez-vous que la tension de service de votre appareil est identique à la tension de votre source d'alimentation locale.
• Si du liquide ou un objet quelconque venait à pénétrer dans le boîtier, débranchez l'appareil et faites-le vérifier par un technicien qualifié avant la remise en service.
• Débranchez l'appareil de la prise murale en cas d'inutilisation pendant plusieurs jours.
• Pour débrancher le cordon, tirez-le par la fiche. Ne tirez jamais directement sur le cordon.
• La prise murale doit se trouver à proximité de l'appareil et être facile d'accès.
• L'appareil n'est pas débranché de la source d'alimentation secteur tant qu'il reste branché à la prise murale, même s'il a été mis hors tension
• Ne regardez pas dans l'objectif pendant son utilisation.
• Ne placez pas la main ou des objets à proximité des orifices de ventilation. L'air expulsé est brûlant.

À propos de la prévention de l'accumulation de chaleur interne

Après avoir mis l'appareil hors tension au moyen du bouton I/⏻ marche/veille), ne le débranchez pas de la prise murale tant que le ventilateur de refroidissement tourne.

Attention

Cet annarail est doté d'orifices de ventilation

À propos du visionnage d'images vidéo 3D

Consignes de sécurité

• Si vous observez des scintillements ou des éclairs, éteignez l'éclairage.
• Cet appareil n'est pas destiné à être utilisé par des enfants sans la surveillance d'un adulte.

À propos du contrôle des pièces de la source d'éclairage

Étant donné que l'appareil utilise un laser, une attention particulière et un environnement sûr sont nécessaires lors du réglage ou du contrôle des pièces de la source d'éclairage. Veillez à vous adresser à un technicien Sony agréé (service payant).

Remarque concernant la non-utilisation de l'appareil pendant de longues périodes

Si l'appareil n'est pas utilisé pendant une longue période, cela peut occasionner un dysfonctionnement ou une baisse des performances. Pour éviter cela, mettez régulièrement l'appareil sous tension et faites-le fonctionner.

À propos du projecteur LCD

Le projecteur LCD est fabriqué au moyen d'une technologie de haute précision. Il se peut toutefois que vous constatiez que de petits points noirs et/ou lumineux (rouges, bleus ou verts) apparaissent continuellement sur le projecteur LCD. Ceci est un résultat normal du processus de fabrication et n'est pas le signe d'un dysfonctionnement. Si ne vitre de la construction LCD est

Remarques concernant la sécurité

• Sony ne peut être tenue responsable de tout dommage, de quelque nature que ce soit, résultant d'une incapacité à mettre en place des mesures de sécurité adaptées pour les dispositifs de transmission, de fuites de données inévitables dues aux spécifications de transmission ou de tout autre problème de sécurité.
• Selon l'environnement d'exploitation, il est possible que des tiers non autorisés sur le réseau puissent accéder à l'appareil. Avant de connecter l'appareil au réseau, vérifiez que le réseau est bien protégé.
• Pour des raisons de sécurité, lors de l'utilisation de cet appareil connecté au réseau, il est fortement recommandé d'accéder à la fenêtre de commande via un navigateur Web et de modifier la limitation d'accès des valeurs d'usine préréglées.

Il est recommandé de définir un mot de passe avec une chaîne de caractères suffisamment longue, difficile à deviner par les autres, et de le stocker en toute sécurité.

- Ne consultez aucun autre site Web dans le navigateur Web pendant ou après la configuration. Étant donné que l'état de connexion est conservé dans le navigateur Web, fermez ce dernier lorsque la configuration est terminée pour empêcher tout tiers non autorisé d'utiliser l'appareil ou d'exécuter des programmes malveillants.

- Lorsque vous connectez ce produit à un réseau, connectez-le via un système fournissant une fonction de protection, tel qu'un routeur ou un pare-feu. Si vous vous connectez sans cette protection, des problèmes de sécurité pourraient survenir.

Ne placez pas ce produit près d'appareils médicaux

Ce produit (y compris les accessoires) comporte un ou des aimants qui peuvent perturber les stimulateurs cardiaques, les valves de dérivation programmables pour le traitement de l'hydrocéphalie ou d'autres appareils médicaux. Ne placez pas ce produit près de personnes utilisant ce type d'appareil médical. Consultez votre médecin avant d'utiliser ce produit si vous utilisez ce type d'appareil médical.

SONY NE PEUT ÊTRE TENUE RESPONSABLE DE TOUT DOMMAGE, DE QUELQUE NATURE QUE CE SOIT, RÉSULTANT DE L'UTILISATION DE CET APPAREIL À D'AUTRES FINS QU'UN USAGE DOMESTIQUE ORDINAIRE PENDANT LA PÉRIODE DE GARANTIE OU APRÈS L'EXPIRATION DE CELLE-CI.

Remarques concernant l'installation et l'utilisation

Installation déconseillée

Ne placez pas l'appareil dans les positions suivantes, ce qui risquerait de provoquer un dysfonctionnement ou des dommages.

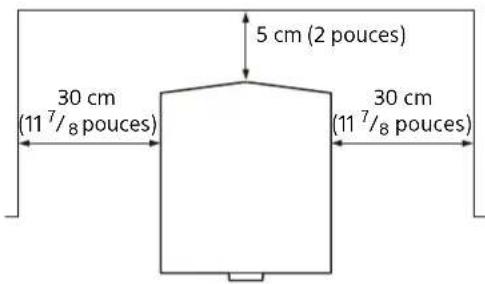

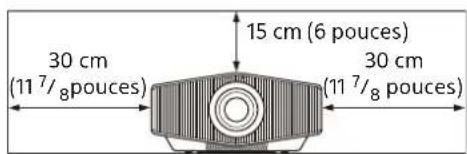

Murs proches

Afin de maintenir les performances et la fiabilité de l'appareil, laisser un dégagement entre les murs et l'appareil tel qu'illustré.

5 cm (2 pouces) 30 cm (11 7/8 pouces) 30 cm (11 7/8 pouces)

30 cm (11 7/8 pouces) 15 cm (6 pouces) 30 cm (11 7/8 pouces)

Remarquez que le mur situé du côté des orifices de ventilation peut devenir brûlant.

Les flux d'air des climatiseurs ou des orifices de ventilation de cet appareil, ou d'autres, peuvent faire osciller l'écran. Veillez à ne pas installer cet appareil dans un endroit où sa face avant risque d'être soumise aux flux d'air des climatiseurs ou des orifices de ventilation de ces autres appareils.

Endroits mal aérés

Laisser un dégagement de plus de 30 cm (11 ^7 / _8 pouces) autour de l'appareil.

Endroits chauds et humides

Endroits directement exposés au souffle froid ou chaud d'un climatiseur

L'installation de l'appareil dans de tels endroits pourrait provoquer un dysfonctionnement sous l'effet de la condensation d'humidité ou de l'élévation de température.

Proximité d'un détecteur de chaleur ou de fumée

Il pourrait en résulter un dysfonctionnement du capteur.

Endroits très poussiéreux ou enfumés

Conditions inappropriées

Évitez ce qui suit pendant l'utilisation de l'appareil.

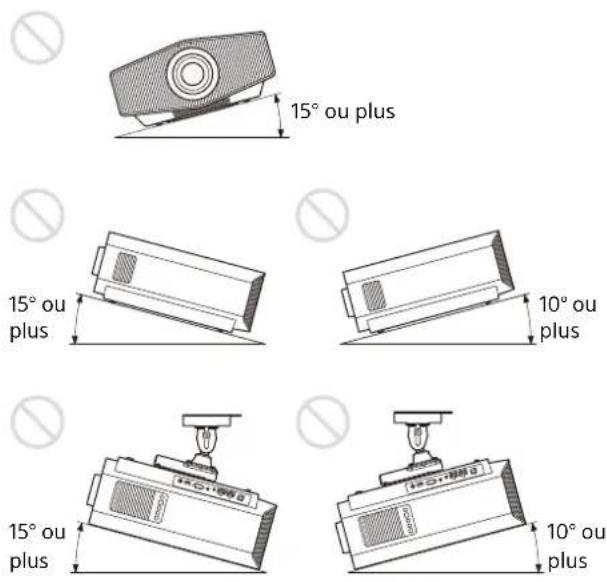

Inclinaison vers l'avant/arrière et vers la gauche/droite

Évitez d'utiliser l'appareil s'il est incliné comme dans les illustrations suivantes.

N'installez pas l'appareil sur une surface non plane ou au plafond. L'installation de l'appareil dans un tel emplacement peut générer des couleurs non uniformes.

Si l'appareil est incliné vers le haut ou le bas, l'image à l'écran peu-être trapézoïdale. Installez l'appareil de sorte que l'objectif soit parallèle à l'écran.

Lors de l'installation de l'appareil à haute altitude

Si l'appareil est utilisé à une altitude de 1 000 m (environ 3 280 pieds) ou plus, réglez de façon appropriée l'option « Mode haute altit. » dans le menu Réglage 📄si cela n'est pas effectué alors que l'on utilise l'appareil à haute altitude, des effets négatifs peuvent s'ensuivre, tels qu'une baisse de fiabilité de certains composants.

Consignes de sécurité concernant l'installation de l'appareil au plafond

• Ne montez jamais le projecteur au plafond et ne le déplacez jamais par vos propres moyens. Veillez à vous adresser à un technicien Sony agréé (service payant).
• Pour installer l'appareil au plafond, veillez à utiliser un fil de sécurité, etc., pour empêcher la chute de l'appareil. Confiez l'installation à un prestataire ou à un installateur expérimenté.

Pour les revendeurs

Veillez à fixer fermement le couvercle du boîtier lors de l'installation au plafond.

Avis de licence

Reportez-vous à la section « Avis sur le logiciel » du Guide d'aide et lisez le contenu de la licence.

Étape 1

Préparation

Vérification des accessoires fournis

Vérifiez si le carton renferme bien tous les éléments suivants :

• Télécommande RM-PJ24 (1)
- Piles de format AA (R6) (2)
• Capuchon d'objectif (1)
Au moment de l'achat, un capuchon d'objectif recouvre l'objectif du projecteur.
• Cordon d'alimentation secteur (1)
• Manuel de configuration (ce manuel) (1)

Insertion des piles dans la télécommande

Appuyez et faites glisser pour ouvrir.

Insérez le côté ● des piles en premier.

Précautions lors de la manipulation de la télécommande

• Manipulez la télécommande avec précaution. Ne la laissez pas tomber, ne marchez pas dessus et ne renversez aucun liquide dessus.
• Ne placez pas la télécommande à proximité d'une source de chaleur, dans un endroit exposé aux rayons directs du soleil ou dans une pièce humide.

Retrait du capuchon d'objectif

Retirez le capuchon d'objectif avant d'utiliser le projecteur.

Remarques relatives au capuchon d'objectif

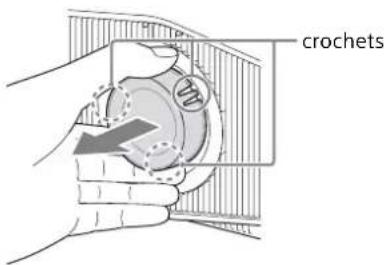

Lors du retrait du capuchon d'objectif

Pour retirer le capuchon d'objectif, maintenez les pièces autres que les crochets et tirez-le vers vous. Si vous le tirez tout en maintenant les crochets, vous risquez d'endommager l'objectif.

crochets

Lors de la fixation du capuchon d'objectif

Pour fixer le capuchon d'objectif, veillez à accrocher les crochets du capuchon d'objectif aux encoches de l'objectif afin de l'empêcher de tomber.

encoche crochet

Remarque

Les positions des encoches de l'objectif peuvent différer de celles représentées dans la figure.

Étape 2

Installation de l'appareil

1 Positionnez l'appareil de façon à ce que l'objectif soit parallèle à l'écran.

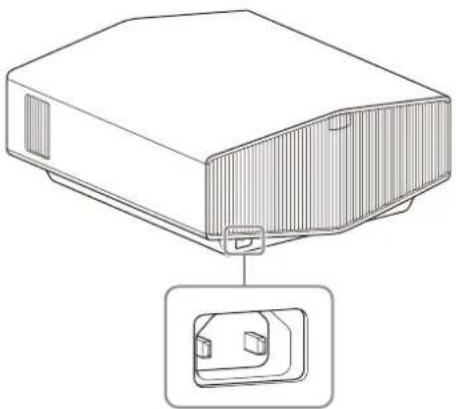

2 Après avoir branché le cordon d'alimentation secteur à l'appareil, branchez le cordon d'alimentation secteur à une prise murale.

Arrière de l'appareil

Une fois le cordon d'alimentation secteur raccordé à l'appareil, l'indicateur ON/STANDBY peut clignoter en orange.

Vous ne pourrez peut-être pas commander l'appareil pendant que l'indicateur clignote, mais ce n'est pas un dysfonctionnement. Attendez que l'indicateur cesse de clignoter et devienne rouge fixe.

3 Appuyez sur le bouton I/⏻ (Marche/Veille) pour mettre l'appareil sous tension.

Avant de l'appareil

L'indicateur ON/STANDBY clignote en vert, puis s'allume en vert.

4 Projetez une image sur l'écran, puis réglez la mise au point, la taille et la position.

LENG ADJUSTMENT FOCUS ZOOM SHIFT POSITION RESET MENU

① Réglez la mise au point.

Appuyez sur le bouton LENS ADJUSTMENT (FOCUS) pour afficher la fenêtre de réglage Focus d'objectif (mire d'essai). Réglez ensuite la mise au point de l'image en appuyant sur le bouton ↑/↓/←/→.

② Réglez la taille de l'image.

Appuyez sur le bouton LENS ADJUSTMENT (ZOOM) pour afficher la fenêtre de réglage Zoom d'objectif (mire d'essai). Réglez ensuite la taille de l'image en appuyant sur le bouton ↑/↓/←/→.

③ Réglez la position de l'image.

Appuyez sur le bouton LENS ADJUSTMENT (SHIFT) pour afficher la fenêtre de réglage Déplac. objectif (mire d'essai). Réglez ensuite la position correcte de l'image en appuyant sur le bouton ↑/↓/↔/→.

Remarque

Ne touchez pas l'objectif lors du réglage de la position de l'image. Vous risquez de vous pincer les doigts lors du déploiement/de la rétraction de l'objectif.

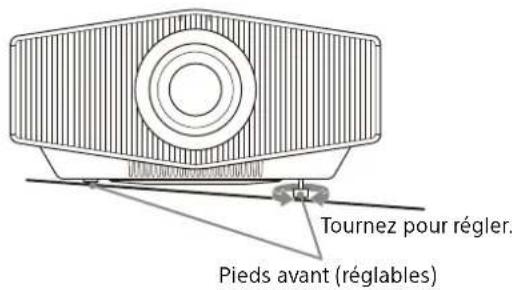

Pour régler l'inclinaison par rapport à la surface d'installation

Si vous installez l'appareil sur une surface inégale, utilisez les pieds avant (réglables) pour le maintenir à l'horizontale.

Tournez pour régler. Pieds avant (réglables)

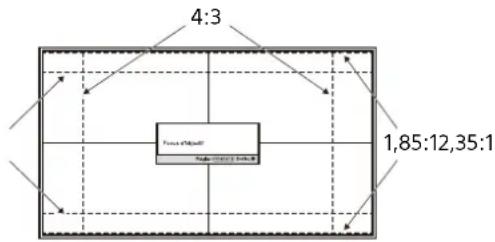

Remarques

• Notez que si l'appareil est incliné vers le haut ou le bas, l'image projetée sera déformée en une forme trapézoïdale.
• Veillez à ne pas vous pincer les doigts lors de la rotation des pieds avant (réglables).

Fenêtre de réglage de l'objectif (mire d'essai)

4:3 1,85:12,35:1 Power Offset Power Current Field

Les lignes pointillées indiquent l'angle de vue de chaque rapport de format.

Pour plus d'informations reportez-vous à la section « Installation et raccordements » du Guide d'aide.

Étape 3

Raccordement de l'appareil

Lors de l'exécution des raccordements, vous devez procéder comme suit :

• Mettez tous les appareils hors tension avant tout raccordement.
• Utilisez les câbles appropriés pour chaque raccordement.
• Insérez les fiches de câble à fond ; de mauvais contacts peuvent réduire les performances des signaux d'image ou entraîner des dysfonctionnements. Débranchez un câble en le tenant par sa fiche ; ne tirez pas sur le câble lui-même.
• Pour plus d'informations, consultez également le mode d'emploi du périphérique à raccorder.

: Flux du signal vidéo
Utilisez un câble HDMI haut débit premium qui porte le logo du type de câble.

Pour surveiller et commander le projecteur via le réseau, accédez à la page Configuration du projecteur (reportez-vous à la section « Utilisation des fonctionnalités réseau » du Guide d'aide) via un navigateur Web et activez le protocole de contrôle souhaité.

Pour plus d'informations reportez-vous à la section « Installation et raccordements » du Guide d'aide.

Projection de l'image

1 Mettez sous tension cet appareil et le périphérique qui y est raccordé.
2 Appuyez sur INPUT pour afficher la palette d'entrée sur l'écran.
3 Sélectionnez le périphérique à partir duquel vous voulez afficher les images. Appuyez plusieurs fois sur INPUT ou sur ↑/↓/ ⊕ (entrée) pour sélectionner le périphérique à utiliser pour la projection.

Mise hors tension

1 Appuyez sur le bouton I/⏻ (Marche/Veille). Le message « METTRE HORS TENSION? » apparaît sur l'écran.
2 Appuyez une nouvelle fois sur le bouton I/⏻ (Marche/Veille) avant que le message disparaisse. L'indicateur ON/STANDBY clignote en vert et le ventilateur continue à tourner pour abaisser la température interne.

Le ventilateur s'arrête et l'indicateur ON/STANDBY cesse de clignoter en vert pour s'allumer en rouge.

Vous pourrez couper complètement l'alimentation, puis débrancher le cordon d'alimentation secteur.

Remarque

Ne jamais débrancher le cordon d'alimentation secteur lorsque l'indicateur clignote.

Conseil

Vous pouvez mettre l'appareil hors tension en maintenant le bouton I/⏻ (Marche/Veille) enfoncé pendant 1 seconde environ, plutôt qu'en suivant les étapes ci-dessus.

Sélection du mode d'affichage de l'image

Appuyez sur l'un des boutons CALIBRATED PRESET.

LIGHT INPUT I / Ⓧ CALIBRATED PRESET CINEMA FILM 1 FILM 2 REF TV PHOTO GAME BRT CNE BRT TV USER

Boutons CALIBRATED PRESET

Paramètres Description
CINEMA FILM 1(Cinéma Film 1)	Qualité d’image adaptée à la reproduction d’images hautement dynamiques et nettes, typiques d’un chef-d’œuvre du cinéma.
CINEMA FILM 2(Cinéma Film 2)	Qualité d’image adéquate pour la reproduction de tons riches et de couleurs dignes du cinéma, en fonction de l’option « Cinéma Film 1 ».
REF (Référence)	Qualité d’image adéquate pour reproduire fidèlement la qualité d’image d’origine ou pour profiter de la qualité d’image sans aucun réglage.
TV (TV)	Qualité d’image adéquate pour regarder des programmes TV, du sport, des concerts et d’autres images vidéo.
PHOTO (Photo)	Qualité d’image adéquate pour regarder des images fixes provenant d’un appareil photo numérique et d’autres dispositifs.
GAME (Jeu)	Qualité d’image adaptée aux jeux, avec des couleurs bien modulées et une réponse rapide.
BRT CINE(Cinéma lumière)	Qualité d’image adéquate pour regarder des films dans une pièce lumineuse.
BRT TV(TV lumière)	Qualité d’image adéquate pour regarder des programmes TV, du sport, des concerts et d’autres images vidéo dans une pièce lumineuse.
USER (Utilisateur)	Vous pouvez régler et ajuster la qualité de l’image selon vos goûts, puis enregistrer le paramètre. Le réglage en usine par défaut est identique à « Référence ».

Paramètres Description

IMAX Enhanced Qualité d'image adéquate pour

regarder des contenus IMAX

Enhanced.

Appuyez sur le bouton MENU et

sélectionnez parmi « Prérégl. étalon. »

dans le menu Image 📄.

Pour plus d'informations reportez-vous à la section « Projection » du Guide d'aide.

À propos des indicateurs

L'indicateur ON/STANDBY ou WARNING s'allume ou clignote en cas de problème sur le projecteur. En cas de problème ou si un message d'erreur apparaît à l'écran, reportez-vous à la section « Gestion des erreurs » du Guide d'aide.

Indicateur
ON/STANDBY
Indicateur
WARNING

Clignotement/Éclairage des indicateurs	Nombre de clignotements	Cause et remède
(S'allume en rouge) (Clignote en rouge)	Trois fois	L'appareil ne s'allume pas correctement en raison d'une anomalie de la source lumineuse et de l'alimentation de la source lumineuse. Mettez hors tension l'appareil, puis remettez-le sous tension.Si ce symptôme persiste, consultez le service après-vente Sony.
(Clignote en rouge) (Clignote en rouge)Les deux indicateurs clignotent	Deux fois	La température à l'intérieur du projecteur est anormalement élevée.Assurez-vous que rien ne colmate les orifices de ventilation et que l'appareil n'est pas utilisé à haute altitude.
	Trois fois	Le ventilateur est endommagé. Consultez le service après-vente Sony.

Remarque

Si le symptôme persiste même après avoir suivi les méthodes décrites ci-dessus, consultez le service après-vente Sony. Si l'indicateur se met à clignoter d'une manière qui n'est pas décrite ci-dessus, éteignez et rallumez l'appareil en appuyant sur le bouton I/⏻ (Marche/Veille) de la télécommande ou du panneau de commande de l'appareil. Si le symptôme s'affiche toujours, consultez le service après-vente Sony.

En cas de problème ou si un message d'erreur apparaît à l'écran, reportez-vous à la section « Gestion des erreurs » du Guide d'aide.

Dimensions

Avant

Unité : mm (pouces)

Centre de l'objectif 460 (18 1/8) 210,1 (8 9/32) 5 (3/16) 111 (4 3/8)

Dessous
Unité : mm (pouces)

Trous pour le montage au plafond (M5, profondeur 8 5/16)) Avant du boîtier 260 (10 1/4) 89,5 (3 17/32) 73,5 (2 29/32) 8 (5/16) 68 (2 11/16) 146,8 (5 25/32) 150,6 (5 15/16) 24,1 à 17* (15/16 à 21/32) 424,8 (16 23/32) 516,2 (20 5/16)

* Cela varie en fonction du réglage de mise au point.

Remarque

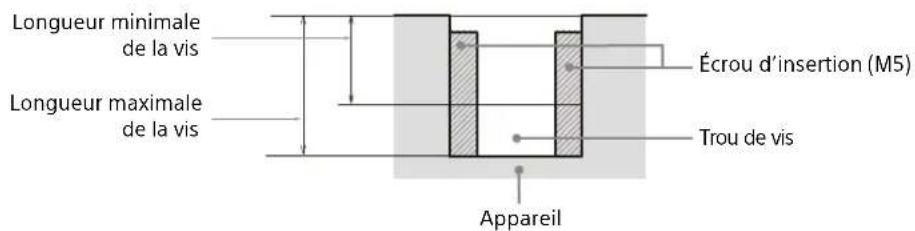

Trous pour le montage au plafond

Utilisez des vis d'une longueur de 6,4 mm (1/4 pouces minimum) à 8,0 mm (5/16 pouces maximum) pour le montage au plafond.

Couple de serrage recommandé (tension au moment de faire tourner les vis dans le sens de rotation) : 1,4 ± 0,2 N-m

Longueur minimale de la vis Longueur maximale de la vis Écrou d'insertion (M5) Trou de vis Appareil

① Ajuste el enfoque.

4:3 Fres du opération 1,85:12,35:1
