FOIRE AUX QUESTIONS - PPA502 Power Dynamics

Comment puis-je jumeler mon émetteur avec le récepteur Power Dynamics PPA502 ?

Pour jumeler votre émetteur avec le récepteur, assurez-vous que les deux appareils sont allumés. Appuyez sur le bouton 'Pairing' sur le récepteur, puis activez l'émetteur. Les appareils se connectent automatiquement.

Que faire si le son est de mauvaise qualité ou saccadé ?

Vérifiez les piles de l'émetteur et du récepteur. Assurez-vous qu'ils sont à portée l'un de l'autre et qu'aucun obstacle n'interfère avec le signal. Vous pouvez également essayer de changer de canal sur le récepteur.

Le récepteur ne s'allume pas, que faire ?

Vérifiez que le récepteur est correctement branché et que la prise de courant fonctionne. Essayez également de changer la prise ou d'utiliser un autre câble d'alimentation.

Comment régler le volume du récepteur Power Dynamics PPA502 ?

Utilisez le bouton de volume situé sur le panneau avant du récepteur pour augmenter ou diminuer le volume. Assurez-vous que le volume de votre source audio est également réglé correctement.

Le récepteur ne capte pas de signal, que faire ?

Assurez-vous que l'émetteur est allumé et à portée du récepteur. Vérifiez également que l'émetteur est correctement configuré et que le canal utilisé est le même que celui du récepteur.

Comment mettre à jour le firmware du récepteur ?

Visitez le site Web du fabricant pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour le récepteur via USB.

Puis-je utiliser plusieurs récepteurs avec un seul émetteur ?

Oui, le Power Dynamics PPA502 permet d'utiliser plusieurs récepteurs avec un seul émetteur, tant que chacun est réglé sur le même canal.

Comment résoudre un problème de déconnexion fréquente ?

Vérifiez que les appareils sont à portée l'un de l'autre et qu'aucun obstacle ne bloque le signal. Changez également de canal si vous rencontrez des interférences.

Le récepteur émet un bruit de fond, que faire ?

Assurez-vous que le récepteur est éloigné des sources d'interférences électromagnétiques, comme les téléphones mobiles ou les routeurs Wi-Fi. Essayez également de régler le niveau de gain sur le récepteur.

Quelle est la portée maximale du récepteur Power Dynamics PPA502 ?

La portée maximale du récepteur est d'environ 30 mètres en champ libre, sans obstacles. La portée peut être réduite en présence d'obstacles.

MODE D'EMPLOI PPA502 Power Dynamics

Nous you remercions d'avoir acheté un produit Power Dynamics. Veuillez ire la presente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez dire la notice avant toute utilisation. Respectez impératifement les instructions afin de continuer à bénéficiair de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la presente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaître peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boitier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait cause des décharges électriques et dysfonctionnements..
• Ne placez pas l'appareil à proximite de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas concu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas etre endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branche pas et ne débranche pas l'appareil avec les mains mouillées.
• Seul un technicien spécialise peut replacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branche pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non'utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiente. Ne l'utilise jamais dans des pieces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vousdezuez respecter les conseils et instructions.

• N'allumez pas et n'eteignez pas l'appareil de maniere repétée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laisses pas l'appareil sans surveillance.
• N'utilise pas d'aerosols pour nettoyer les interrupteurs. Les résidus créé des dépôts et de laGRAisse. En cas de dysfonctionnement,mandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet apparéil à 60 cm au moins d'un télévisueur ou ordinateur.
• Si le produit comprend un accumulateur intégré plombacide, rechargez l'accumulateur tous les 3 mois en cas de non'utilisation prolongée de l'appareil. Sinon, l'accumulateur pourrait être endommagé de manière permanente.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilise pas de produits chimiques qui abiment le revêtement, utilisez uniquement un tissu sec.
• Tenez toutes l'appareil éloigné de tout équipement électrique pouvant cause des interférences.
• Pour toute réparation, il faut impératifement utiliser des pieces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abimé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifie que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées générées dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appeareil porte le symbole CE. Il est interdit d'effectuer toute modification sur I'appareil. La certification CE et la garantie deviendraient caduques!

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en interieur avec une plage de température maximale autorisée entre 5^ / 41^ et 35^ / 95^ .

Ne jetez pas les produits electriques dans la poubelle domestique. Deposez-les dans une decharge. Demandez conseil aux autorises ou a tou revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non-respect des consignes presents dans cette notice. Power Dynamics ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non-respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages qu'elle que soit la forme.

DEBALLAGE

ATTENTION! Immediatement après reception, vérifie le contenu du carton et assurez-vous que tous les éléments sont bien prsentes et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. SI l'appareil doit être returné, faites-le dans l'emballage d'origine.

Si l'appareil a ete exposé à des fluctuations importantes de temperatures (par exemple après le transport), ne l'allumez pas immadiatement. De la condensation peut survenir. Laissez l'appareil eteint le temps qu'il atteigne la temperature ambiente.

ALIMENTATION

Voutrouez sur l'etiquette a l'arriere de I'appareil, le type d'alimentation autiliser. Verifiez que la tension d'alimentation corresponde a ceIle mentionnee.Toute autre alimentation peut endommager I'appareil.Reliez I'appareil au secteur, il est pret a etre utilise.En aucun cas, you ne nevez utilise derimmer ou d'alimentation reglable.

Connectez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurez-vous que l'appareil soit correctement relié à la terre afin d'éviter tout risque d'électrocution ou d'incendie

Si le fusible est defectueux, il faut le remplacer par un fusible de meme type et de meme valeur. Avant de le remplacer, veilles a debrancher l'appareil.

Procedure:

Etape 1: Ouvrez le porte-fusible sur le panneau arrêté avec un petit tournevis.

Etape 2: Retirez l'ancien fusible.

Etape 3: Placez le nouveau fusible dans le porte-fusible.

Etape 4: Remettez le porte-fusible dans le boîtier.

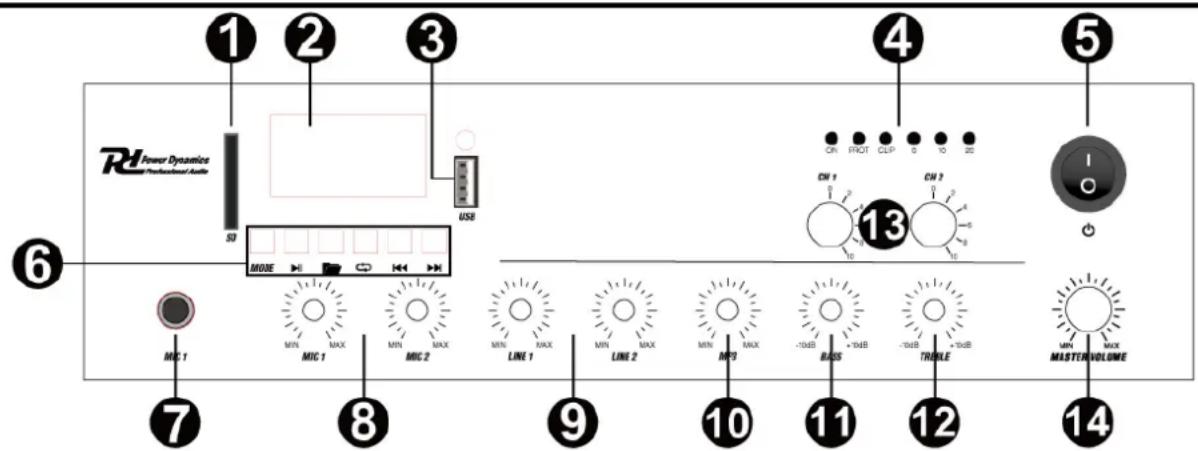

FACE AVANT

1. PORT SD CARD: Pour insérer une carte SD.
2. DISPLAY: L'écran affiche de multiples formes d'informations, par exemple le MODE actuel, le temps écoulé, etc.
3. PORT USB: Vous pouvez dire des fichiers multiméias à partir d'un périhérique USB en connectant le périhérique à cet emplacement.
4. VU-METER: Indique le niveau de volume.
5. INTERRUPTEUR POWER: Allumer ou eteindre l'appareil.
6. GRAPPE DE TOUCHES:

Touche mode - Appuyez pour commuter les modes entre lecture clé SD, USB, MP3 et BT.

Touche play/pause - Appuyez sur la touche pour commuter entre PLAY et PAUSE.

Touche folder - Appuyez sur la touche pour acceder à la selection de dossier.

Touche mode repeat - Appuyez une fois sur le bouton de répétition pour répéter continuèlement TOUTES les chansons, appuyez une fois de plus sur le bouton de répétition pour répéter seulement la chanson en cours.

Touche antérieur - Appuyez sur ce bouton pour passer à la chanson précédente. Maintenez la touche enfoncée pour faire defiler les chansons vers l'arrière.

Touche suivant - Appuyez sur ce bouton pour passer à la chanson suivante. Maintenez la touche enforcée pour faire défiler les chansons vers l'avant.

1. ENTRÉE MIC 1: Ce connecteur peut receivevoir soit un microphone Jack 6.3mm symétrique cable.
2. CONTROLLE DU NIVEAU DE SORTIE MIC: Regler le volume du canal MIC 1 & MIC 2.
3. CONTROLLE DU NIVEAU DE SORTIE LINE: Regler le volume du canal LINE 1 & LINE 2.
4. CONTROLLE DU NIVEAU DE SORTIE MP3: Régler le volume du canal MP3.
5. CONTROLLE BASS: Regler les basses fréquences du canal correspondant.
6. CONTROLLE TREBLE: Ajuster les haute fréquences du canal correspondant.
7. CONTROLLE DU VOLUME DE LA ZONE: Regler le volume pour les zones 1 et 2 séparément.
8. MASTER VOLUME: Contrôle le volume principal.

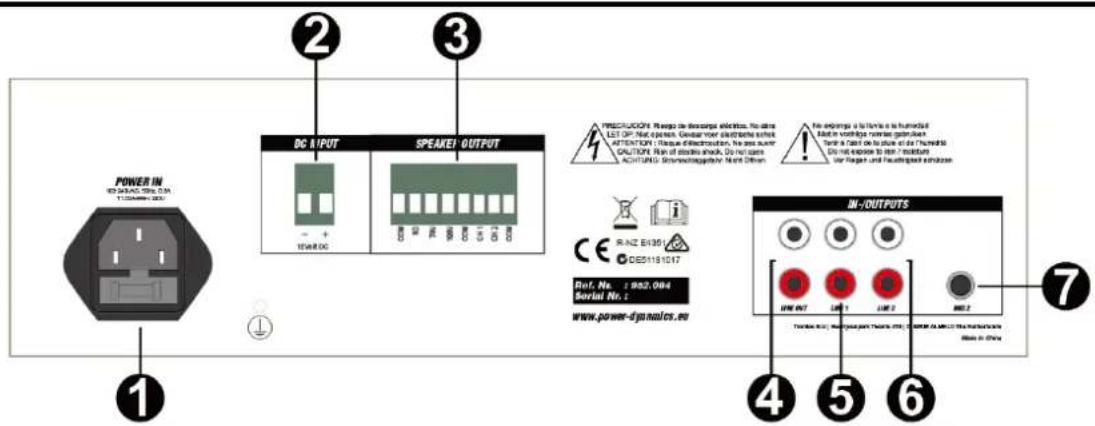

1. AC IN ET FUSIBLE: Prise pour brancher le cordon d'alimentation fourni (en haut). Pour savoir comment changer le fusible (en bas), voir "REEMPLACEMENT DU FUSIBLE".
2. ENTRÉE 12V DC: Veuillez respecter la polarité + / - lors du raccordement à la borne 12V DC.
3. TERMINAL D'HAUT-PARLEURS: Ces bornes permettent de connecter les haut-parleurs.
4. SORTIE LIGNE RCA: Connecteur RCA pour sortie signal ligne.
5. ENTRÉE LIGNE 1 RCA: Connecteur RCA pour l'entrée du signal de ligne.
6. ENTREE LIGNE 1 RCA: Connecteur RCA pour l'entrée du signal de ligne.
7. ENTRÉE MIC 2: Ce connecteur peut receivevoir soit un microphone Jack 6.3mm symétrique cable.

CONNEXION AVEC BT

1. Activez la fonction BT sur votre apparéil (déléphone mobile, tablette...) qui doit dire la musique. Reportez-vous aux instructions d'utilisation de l' apparéil.
2. Appuyez sur la touche "MODE" et activez la fonction BT
3. Sélectionnez "PPA-AMPLIFIER" sur votre apparéil BT et établiesse la connexion.

Si un mot de passer est demandé, vous pouvez saisir "0000".

Attention: la distance BT est de 10 metres environ sans obstacle.

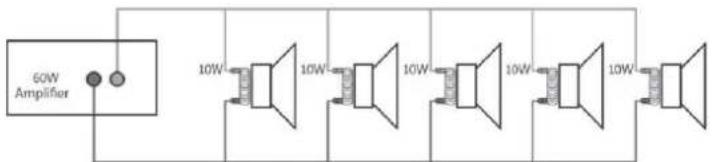

SYSTEME LIGNE 100 V

Pour des systèmes ligne 100 V, reliez l'amplificateur au premier haut-parleur dans le système en utilisant un cable haut-parleur à double isolation ayant la puissance adequate pour supporter la sortie totale de l'amplificateur.

Reliez la borne de sortie "100V" à la borne (+) du haut-parleur et la sortie "COM" à la borne (-). Reliez d'autres haut-parleurs en parallelle au premier haut-parleur avec tous les borniers positifs ensemble et reliez tous les borniers négatifs ensemble comme indiqué sur le schéma.

Un système ligne 100 V peut se compose de plusieurs haut-parleurs reliés entre eux. Le facteur permettant de définir le nombre de haut-parleurs pouvant être reliés à un seul amplificateur est la puissance. Pour la majorité des applications, il est conseillé de relier autant de haut-parleurs que nécessaire avec une puissance combinée de 90% au plus de la puissance de sortie de l'amplificateur.

Les bornes d'un haut-parleur 100 V sont reliées à un transformateur et dans certains cas, ce transformateur peut être utilisé pour différentes puissances. Ces réglages peuvent être utilisés pour régler la puissance (et le volume de sortie) de chaque haut-parleur dans le système pour obtenir la puissance totale idéale du système pour l'amplificateur.

BORNIERS HP

Ces borniers proposent une sortieasse tension (8) .Une sortie 70V / 100V estegalementdisponble.

Notez qu'un cable uniquement doit etre connecte a la borne COM et un cable a l'impedance ou tension selectionnee.

ATTENTION : Il n'est pas possible de faire des combinaisons multiples sur le niveau de sortie.

Différentypesdebranchement sontprévus.

La section basse impedance (8Ω) est conque pour un petit nombre d'enceintes à connecter à votre amplificateur.

Section 70V / 100V : spécifquement concue pour une distribution multiple. Si vous utilisez la sortie 70V/100W, les haut-parleurs doivent etre Equipes d'un transformateur 70V/100V. La quantite maximale de haut-parleurs a integrer dans le système est fonction de la puissance delivrée par chaque haut-parleur. La puissance totale reglee sur le cote secondaire des

transformateurs de la ligne de haut-parleurs ne doit pas depasser la puissance de sortie RMS maximale. Un non-respect de ces données pourrait endommager durablement l'amplificateur.
