BEDIENUNGSANLEITUNG PPA502 Power Dynamics

Vielen Dank für den Kauf dieser Power Dynamics gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Mänglichkeiten, die unser Produkt bietet,sofar voll ausnutzen konnen.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführrt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthalt unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen halten. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Höhe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüfungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzschur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Steckerziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzschur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sightbar sind, daß der Stecker NICT in eine Steckdose gesteckt werden und das GerätarfNICT eingeschaltet werden. Wenden Sie sich in dem Fall an ihren Fachhändler.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführrt werden.
• Das Gerät nur eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.

• Wenn das Gerät längerere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperaturkommen, bevor Sie es einschalten.

• Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfallen in der öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warningsbefolgrt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkurzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt setzen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat Fragen.
• Das Gerät nur mit saüberen Händen bedieten.
• Das Gerät nicht mit Gewalt bedieten.
• Wenn these Gerät eine Blei-Säure-Batterie hat, soll dies jeder 3 Monate zumindest wieder aufgeladen werden, wenn es nicht für eine langere Zeit nicht benutzt wird, sonst ist es möglich, dass die Batterie dauerhaft beschädigt.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat Fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Höhe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie davon, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf auf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lentk die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfrei Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5^ und 35^ liegen.

Trionios BV Registrierungsnummer: DE51181017 (ElektroG).

Dieses Produkt dar am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Trionios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollenn nur im entladenen Zustand in die Altbatteriesammelgefabe bei Handel und bei öffentlich-rechtlichen Entsorgungstragern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschluß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Repairien Sie das Gerät niemals selbst und behnme Sie niemals eigenmachtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfallt bereits aufaufen und Schaden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Power Dynamics ist in keinem Fall verantwortlich fur personliche Schaden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch fur Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sollen den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Das Gerätarf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das ], das bei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benotigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und)dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlagen, prufen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

SICHERUNGSWECHSEL

Wen die Feinsicherung des Gerates defekt ist, darf these nur durch eine Sicherung gleichen Tys ersetzt werden. Vor dem Sicherungswechsel ist das Gerat allpolig von der Netzspannung zu trennen (Netzsteckerziehen).

Vorphensweise:

Schnitt 1: Offnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher.
Schnitt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schnitt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.

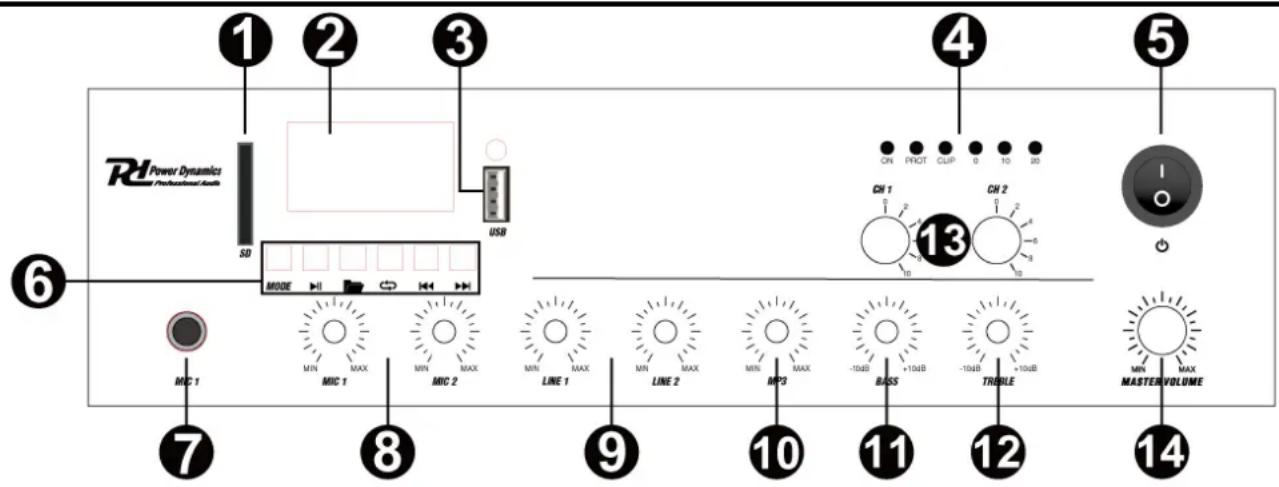

BEDIENFELD

1. SD KARTE EINGANG: Stecken Sie eine SD-Karte in diesen Steckplatz.
2. DISPLAY: Auf dem Display werden verschiedene Arten von Informationen angezeigt, z.B. Modus, verstrichene Zeit, etc.
3. USB EINGANG: Hier kann ein USB-Speichergerät angeschlossen werden.
4. VU-METER: Zeigt das Ausgangssignal an.
5. EIN/AUS-SCHALTER: Schalten Sie das Gerät ein oder aus.
6. TASTENGRUPPE:

Modus taste - Drucken Sie diese Taste um zwischen den Modi SD, USB, MP3 und BT.

Play/pause taste - Drucken Sie diese Taste um die Wiedergabe zu starten/fortzusetzen oder zu unterbrechen.

Folder taste - Drücken Sie diese Taste um die Auswahl des Ordners einzugeben.

Repeat taste - Drücken Sie die Repeat-Taste einzelmal, um alle Tracks kontinuierlich zu wiederholen. Drücken Sie die Repeat-

Taste erneut, um nur den aktuellen Track zu wiederholen.

Vorherige - Drucken um zum vorherigen Track zu springen. Gedrückt halten um in Tracks ruckwarts zu scannen.

Nachster - Drucken um zum nachsten Track zu springen. Gedrückt halten um in Tracks vorwarts zu scannen.

1. MIC1 EINGANG: An diesen Anschluss kann ein 6,3 mm balanciertes kabelgebundenes Mikrofon angeschlossen werden.
2. MIKROFON VOLUMENREGLER: Stellt die Lautstärke des Mikrofoneingangs 1 & 2 ein.
3. LINE VOLUMEREGELAAR: Einstellen der Lautstärke des LINE-Kanals 1 & 2.
4. MP3 VOLUMEREGELAAR: Einstellen der Lautstärke des MP3-Kanals.
5. BASS KONTROLLE: Einstellen der tiefen Frenzen.
6. TREBLE KONTROLLE: Einstellen die hohen Frenzen.
7. ZONEN-LAUTSTÄRKEREGELUNG: Stellen Sie die Lautstärke für Zone 1 und 2 getrennt ein.
8. MASTER VOLUME: Reguliert die Hauptlautstärke.

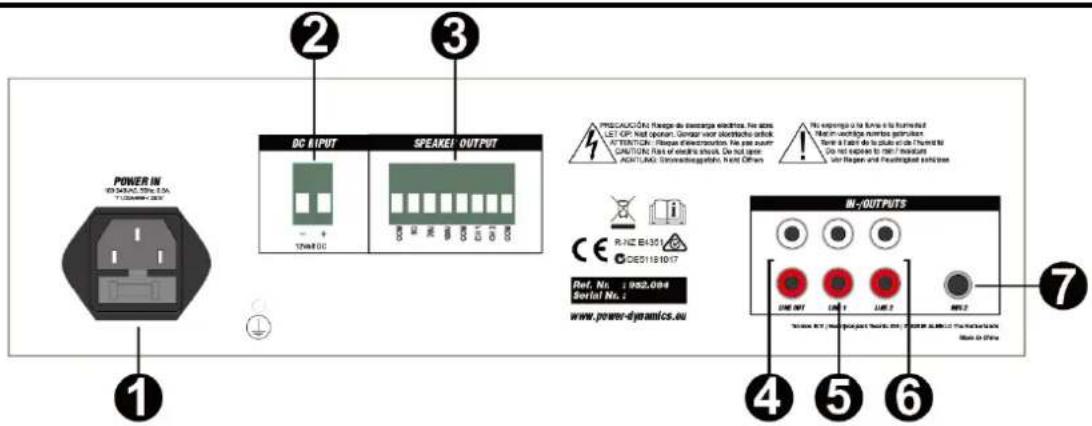

1. AC EINGANG UND SICHERUNG: Um das mitgelieferte Netzkabel anzuschlieben (oben). Anweisungen zum Austausch der Sicherung (unter) finden Sie unter "SICHERUNGSWECHSEL".
2. 12V DC INGANG: Achten Sie beim Anschluss einer externen Batterie (für unerwartete Wechselstromausfälle) auf die Polarität +/-".
3. LAUTSPRECHERANSCHLUSS: An diese Anschlüsse können Lautsprecher angeschlossen werden.
4. RCA LINIENAUSGANG: RCA-Ausgang fur Line-Signal.
5. RCA LINIENEINGANG 1: RCA-Eingang fur Line-Signal.
6. RCA LINIENEINGANG 2: RCA-Eingang fur Line-Signal.
7. MIC 2 EINGANG: An diesen Anschluss kann ein 6,3 mm balanciertes kabelgebundenes Mikrofon angeschlossen werden.

ANSCHLUSS AN BT

1. Aktivieren Sie die BT-Funktion auf Ihr Gemat (Mobiletelefon, Tablet etc.), die Sie abspielem möhlen. Siehe Bedienungsanleitung für diese Gerät.
2. Drucken Sie die Taste "MODE" und aktivieren Sie die BT-Funktion.
3. Suchen Sie auf Ihrhem BT-Gerät nach "PPA-AMPLIFIER" und stellen Sie die Verbindung her.

Wenn Sie nach einem Password gefragt werden, geben Sie "0000" ein.

Hinweis: Das BT hat eine Reichweite von etwa 10 Metern ohne jeder Barriere.

100V LINE SYSTEM

Um ein 100-V-System zu erstellen, verbinden die Veränder an den ersten Lautsprechern im System doppelt isolierte Lautsprecherkabel mit ausreichend Leistungskapazität haben, um das Signal zu verarbeiten.

Verbinden Sie den „100 V“ Ausgangsanschluss mit dem positiven (+) Anschluß des Laufsprechers und dem „COM“ Ausgangs mit dem negativen (-) Anschluss des Laufsprechers. Schließen Sie alle anderen Laufsprechers an den ersten Laufsprecher parallel mit den positiven Anschlüssen und verbinden sie miteinander, und alle negativen Anschlüsse miteinander verbunden sind wie unter gezeigt.

Ein 100V-Lautsprechersystem kann aus vielen miteinander verbundenen Lautsprechn bestehen. Der entscheidende Faktor für wie weitere Lautspecher können auf einem einzigen Veränder verwendet werden, ist die Leistung. Für die meisten Zwecke ist es ratsam, so weitere Lautspecher wie notig mit einer kombinierten Leistung von nicht mehr als 90% der Ausgangsleistung des Veränderkurs zu verbinden.

Der Anschluss eines 100-V-Laufsprecher sind mit einem Transformer verbunden und in einigen Fällen kann dieser Transformer für entsprechende Kräfte eingestellt werden. Durch Einstellen der Laufsprecher so die Leistung in Watt (und Ausgangsvolumen) jeder Laufsprechers in dem System eingestellt werden, um die idealen Gesamtvermögen des System Veränder zu erzielen.

LAUTSPRECHER-ANSCHLUSSE

Der Verstärker liefert mehrere Laufsprecheranschlüsse mit Niederspannungsausgang (8Ω) und 70Volt / 100V-Ausgang.itte beachten Sie, dass nur ein Kabel mit COM Schraube und Kabeln muss an der ausgewählten Impedanz oder Spannung angeschlossen werden.

ACHTUNG: Mehrere Kombinationen können nicht auf dem Ausgangspiegel durchgeführt werden!

Es gibt verziedene Arten von Verbindungen. Die niedrige Impedanz Abschnitt (8Ω) ist für einen einzeln Lautsprecher. Der Abschnitt 70V / 100V ist für die Verteilung von mehreren Lautsprechem. Die 70V / 100V Ausgangslatsprechem müssen mit 70V / 100V Transformer ausgestattet sein. Die maximale Anzahl von Lautsprechem, die auf der Verteilungsleitung gelegt wird, ist in Bezug auf die Vermögenswerte zu jedem Lautsprecher zugeordnet werden. Die Gesamtleistung auf der Sekundärseite des Transformators auf dem Lautsprecherkabelarf die maximale RMS Ausgangsleistung überschreiben. Die Nichtbeachtung kann zu einer dauerhaften Beschädigung des Verständers führen.
