Type de produit	Adaptateur USB-C vers Mini DisplayPort
Marque	Digitus
Modèle	DA70878
Connecteur d'entrée	USB-C mâle
Connecteur de sortie	Mini DisplayPort femelle
Résolution maximale	3840 x 2160 @ 60 Hz
Standard DisplayPort	DisplayPort 1.2 Alt Mode
Débit de données	Jusqu'à 5,4 Gbps par voie (HBR2)
Protection HDCP	Oui
Alimentation	Alimenté par bus USB (aucune alimentation externe)
Dimensions (unité principale)	41,5 x 37 x 14,5 mm
Longueur du câble	150 mm
Température de fonctionnement	0 °C à 45 °C
Humidité de fonctionnement	10 % à 85 % HR (sans condensation)
Température de stockage	-10 °C à +70 °C
Humidité de stockage	5 % à 90 % HR (sans condensation)
Compatibilité	Appareils avec port USB-C prenant en charge le mode alternatif DisplayPort
Contenu de l'emballage	Unité principale, guide d'utilisation
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Utiliser dans un environnement sec, éviter l'humidité et les températures extrêmes.
Réparabilité	Ne contient aucune pièce réparable par l'utilisateur.
Garantie	Consulter le fabricant (Assmann Electronic GmbH)

FOIRE AUX QUESTIONS - DA70878 Digitus

Comment connecter l'adaptateur Digitus DA70878 ?

Branchez le connecteur USB-C de l'adaptateur sur votre appareil (ordinateur, smartphone, etc.). Ensuite, reliez la sortie Mini DisplayPort à votre moniteur à l'aide d'un câble Mini DisplayPort adapté.

Quels appareils sont compatibles avec cet adaptateur ?

L'adaptateur fonctionne avec tout appareil doté d'un port USB-C prenant en charge le mode alternatif DisplayPort (Alt Mode). Cela inclut la plupart des ordinateurs portables, PC, smartphones et tablettes récents.

Quelle résolution maximale l'adaptateur supporte-t-il ?

Il supporte une résolution maximale de 3840 x 2160 pixels à 60 Hz (4K Ultra HD).

Dois-je installer un pilote pour utiliser l'adaptateur ?

Non, l'adaptateur est plug-and-play et ne nécessite aucun pilote supplémentaire tant que votre appareil supporte le mode alternatif DisplayPort.

Puis-je brancher un écran 4K sur cet adaptateur ?

Oui, l'adaptateur prend en charge les écrans 4K jusqu'à 3840 x 2160 @ 60 Hz. Assurez-vous que votre source et votre câble supportent également cette résolution.

Que faire si l'écran ne s'affiche pas après connexion ?

Vérifiez que votre appareil source supporte le DisplayPort Alt Mode. Essayez un autre câble Mini DisplayPort ou un autre port USB-C. Redémarrez l'appareil et le moniteur. Assurez-vous que le moniteur est bien allumé et sur la bonne source.

L'adaptateur fonctionne-t-il avec un smartphone ?

Oui, si votre smartphone dispose d'un port USB-C compatible DisplayPort Alt Mode, vous pouvez connecter un moniteur externe. Certains smartphones nécessitent un mode spécifique (ex. Samsung DeX).

Quelle est la longueur du câble de l'adaptateur ?

Le câble intégré mesure 150 mm (15 cm), ce qui permet une connexion proche de l'appareil sans encombrement.

L'adaptateur chauffe-t-il en fonctionnement ?

L'adaptateur peut devenir légèrement tiède lors d'une utilisation prolongée, ce qui est normal. Il ne nécessite pas de refroidissement actif. Évitez de le couvrir ou de l'utiliser dans un environnement mal ventilé.

Comment nettoyer et entretenir l'adaptateur ?

Déconnectez l'adaptateur avant nettoyage. Utilisez un chiffon sec et doux pour essuyer la surface. N'utilisez pas de produits chimiques, de solvants ou de liquides. Rangez-le dans un endroit sec et à température ambiante.

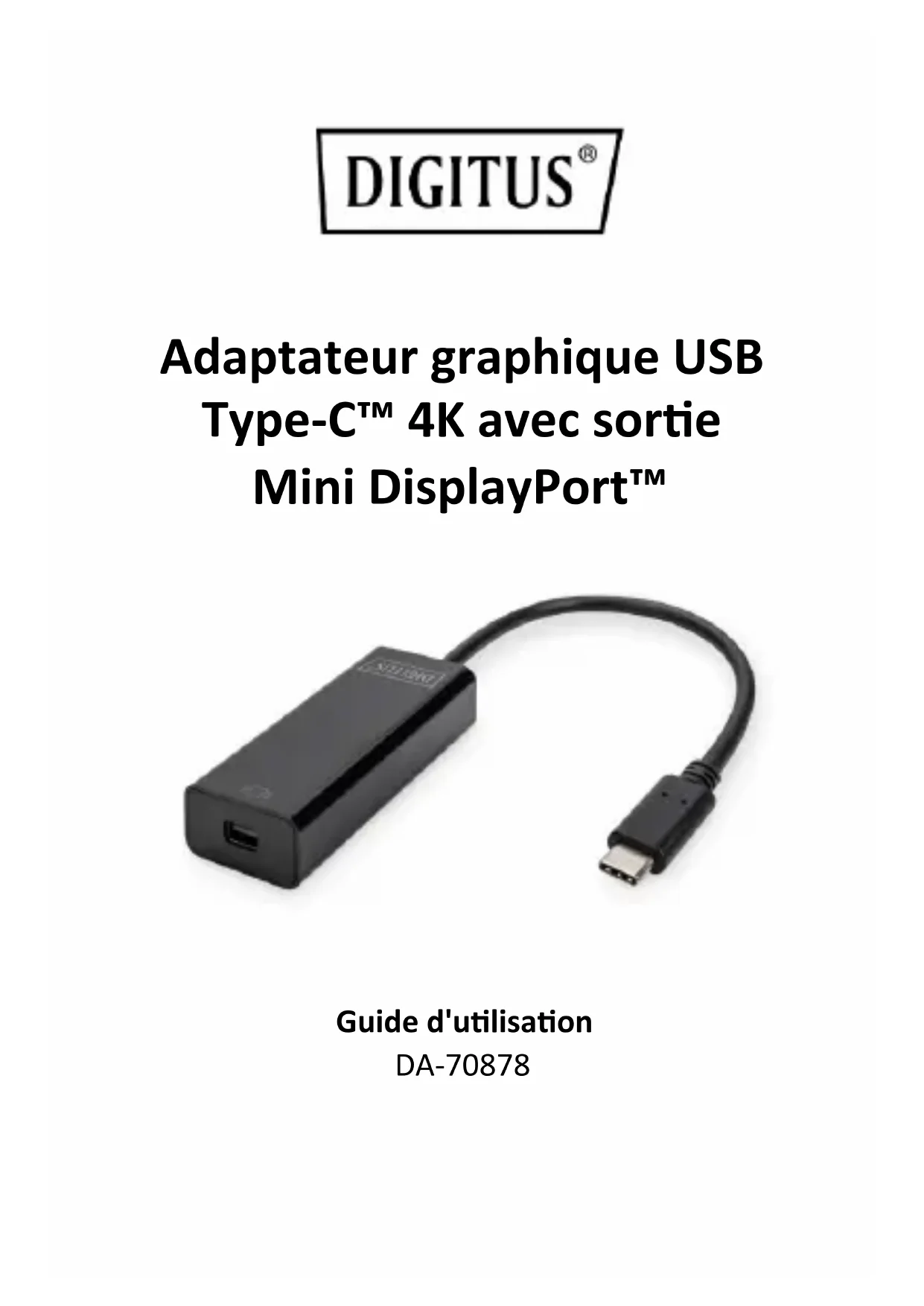

MODE D'EMPLOI DA70878 Digitus

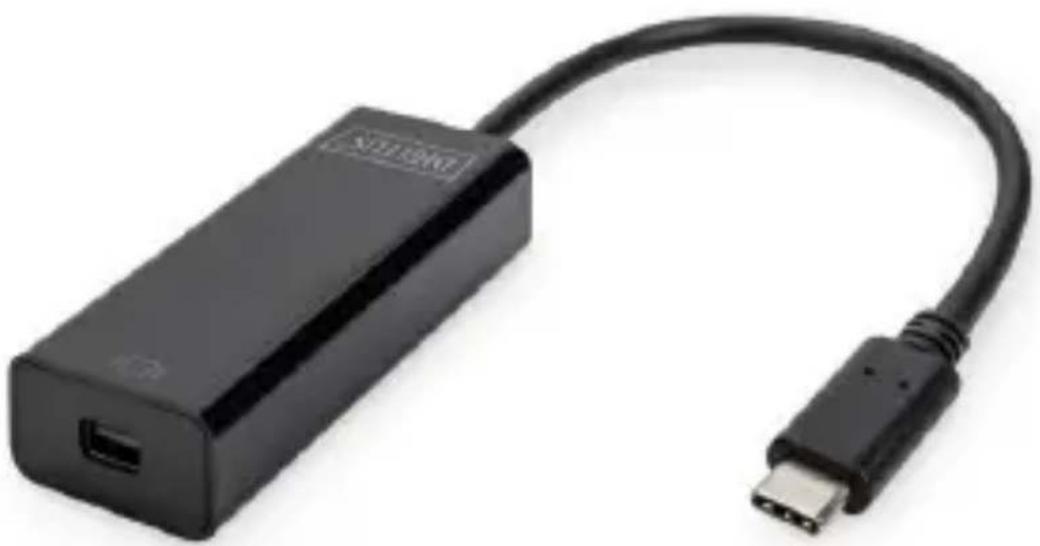

Adaptateur graphique USB Type-C™ 4K avec sortie Mini DisplayPort™

Merci d'avoir acheté ce produit. Pour des performances et une sécurité optimales, lisez les instructions suivantes attentivement avant de connecter et d'utiliser ce produit. Ce manuel doit être conservé pour toute référence ultérieure.

1. Introduction

L'adaptateur USB-C™ vers Mini DisplayPort™ vous permet de connecter un moniteur supplémentaire doté d'un port Mini DisplayPort™ à votre appareil (ex. ordinateur portable, PC, smartphone ou tablette).

2. Caractéristiques

• Prend en charge une entrée USB-C™ et une sortie Mini DisplayPort™
• Prend en charge le mode alternatif DisplayPort™ 1.2
• Prend en charge les débits de données par voie de 5,4 Gbps (HBR2),
  • 2,7 Gbps (HBR) et 1,62 Gbps (RBR)
• Prend en charge de la protection du contenu de HDCP
• Prend en charge des résolutions allant jusqu'à 3840 x 2160 @ 60 HZ
• Alimenté par bus USB (aucune alimentation externe n'est nécessaire)

3. Spécifications

Connecteurs d'entrée/sortie
Entrée	1 x USB-CTM mâle
Sortie	1 x Mini DisplayPortTM femelle
Résolutions
Résolutions	Max allant jusqu'à 3840 x 2160 @ 60HZ
Mécaniques
Dimensions (L-P-H)	Unité principale : 41,5 x 37 x 14,5 mmCâble : 150 mm
Conditions environnementales
Température de fonctionnement	0 °C à 45 °C
Humidité de fonctionnement	10 % à 85 % HR (sans condensation)
Température de stockage	-10 °C ~ +70 °C
Humidité de stockage	5 % à 90 % HR (sans condensation)
Alimentation requise
Source d'alimentation	USB alimenté par bus

4. Contenu de l'emballage

Avant d'utiliser cet appareil, vérifiez que tous les éléments suivants sont présents dans l'emballage :

• 1 x unité principale
  • 1 x guide d'utilisation

5. Utilisation

1) Connectez le connecteur USB-C™ de ce produit à l'appareil (ex. ordinateur portable, PC, smartphone, tablette etc.).
2) Connectez la sortie Mini DisplayPort™ de ce produit au moniteur à l'aide d'un câble Mini DisplayPort™.

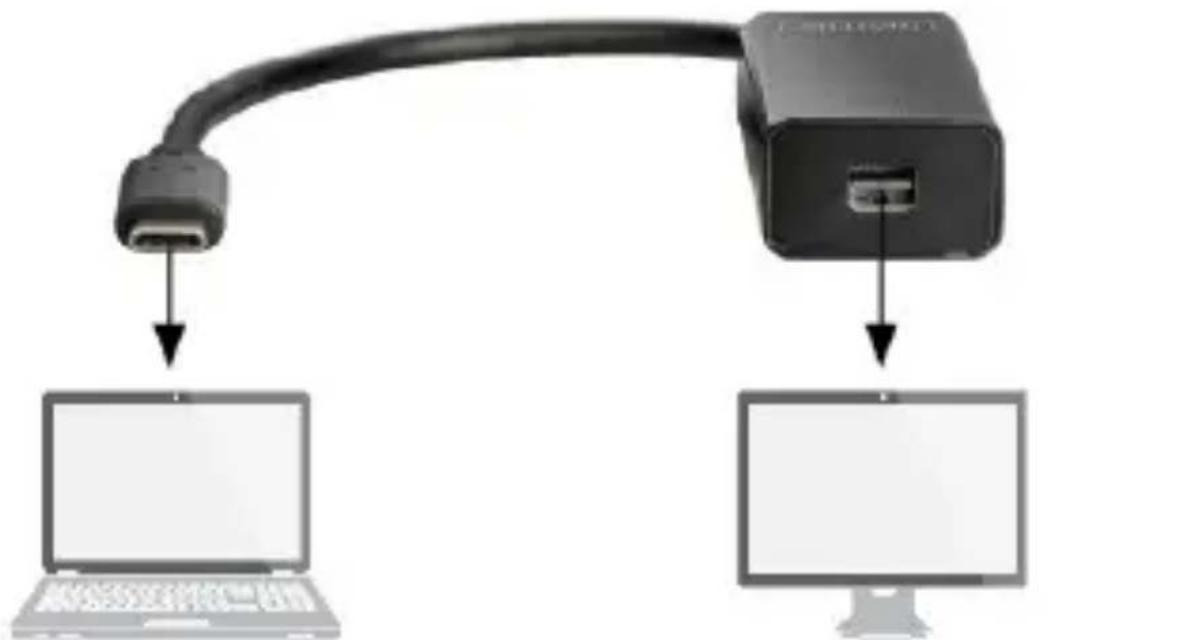

6. Schéma de raccordement

Ordinateur portatif
Moniteur Mini DisplayPort™

Par la présente, Assmann Electronic GmbH certifie que le produit contient la déclaration de conformité. Si la déclaration de conformité est manquante, vous pouvez la demander par post à l'adresse du fabricant ci-dessous:

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Germany

CE

DIGITUS®
