Produkttyp	USB-C auf Mini DisplayPort Adapter
Marke	Digitus
Modell	DA70878
Eingangsstecker	USB-C Stecker
Ausgangsstecker	Mini DisplayPort Buchse
Maximale Auflösung	3840 x 2160 bei 60 Hz
DisplayPort Standard	DisplayPort 1.2 Alt Mode
Datenübertragungsrate	Bis zu 5,4 Gbit/s pro Lane (HBR2)
HDCP Schutz	Ja
Stromversorgung	USB-busgespeist (keine externe Stromversorgung)
Abmessungen (Haupteinheit)	41,5 x 37 x 14,5 mm
Kabellänge	150 mm
Betriebstemperatur	0 °C bis 45 °C
Betriebsluftfeuchtigkeit	10 % bis 85 % relative Luftfeuchtigkeit (nicht kondensierend)
Lagertemperatur	-10 °C bis +70 °C
Lagerluftfeuchtigkeit	5 % bis 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Kompatibilität	Geräte mit USB-C Anschluss, die DisplayPort Alternate Mode unterstützen
Packungsinhalt	Haupteinheit, Bedienungsanleitung
Pflege	Mit einem trockenen, weichen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	In trockener Umgebung verwenden, Feuchtigkeit und extreme Temperaturen vermeiden.
Reparierbarkeit	Enthält keine vom Benutzer reparierbaren Teile.
Garantie	Hersteller kontaktieren (Assmann Electronic GmbH)

Häufig gestellte Fragen - DA70878 Digitus

Wie schließe ich den Digitus DA70878 Adapter an?

Schließen Sie den USB-C Stecker des Adapters an Ihr Gerät (Computer, Smartphone usw.) an. Verbinden Sie dann den Mini DisplayPort Ausgang mit Ihrem Monitor über ein geeignetes Mini DisplayPort Kabel.

Welche Geräte sind mit diesem Adapter kompatibel?

Der Adapter funktioniert mit jedem Gerät, das über einen USB-C Anschluss mit DisplayPort Alternate Mode (Alt Mode) verfügt. Dies umfasst die meisten neueren Laptops, PCs, Smartphones und Tablets.

Welche maximale Auflösung unterstützt der Adapter?

Er unterstützt eine maximale Auflösung von 3840 x 2160 Pixeln bei 60 Hz (4K Ultra HD).

Muss ich einen Treiber installieren, um den Adapter zu verwenden?

Nein, der Adapter ist Plug-and-Play und benötigt keine zusätzlichen Treiber, solange Ihr Gerät den DisplayPort Alternate Mode unterstützt.

Kann ich einen 4K Monitor an diesen Adapter anschließen?

Ja, der Adapter unterstützt 4K Monitore bis zu 3840 x 2160 bei 60 Hz. Stellen Sie sicher, dass Ihre Quelle und Ihr Kabel diese Auflösung ebenfalls unterstützen.

Was tun, wenn der Bildschirm nach dem Anschluss kein Bild zeigt?

Überprüfen Sie, ob Ihr Quellgerät den DisplayPort Alt Mode unterstützt. Versuchen Sie ein anderes Mini DisplayPort Kabel oder einen anderen USB-C Anschluss. Starten Sie das Gerät und den Monitor neu. Stellen Sie sicher, dass der Monitor eingeschaltet und auf die richtige Quelle eingestellt ist.

Funktioniert der Adapter mit einem Smartphone?

Ja, wenn Ihr Smartphone über einen USB-C Anschluss mit DisplayPort Alt Mode verfügt, können Sie einen externen Monitor anschließen. Einige Smartphones erfordern einen speziellen Modus (z.B. Samsung DeX).

Wie lang ist das Kabel des Adapters?

Das integrierte Kabel ist 150 mm (15 cm) lang, was eine platzsparende Verbindung in Gerätenähe ermöglicht.

Wird der Adapter während des Betriebs heiß?

Der Adapter kann bei längerer Nutzung leicht warm werden, was normal ist. Er benötigt keine aktive Kühlung. Vermeiden Sie es, ihn abzudecken oder in einer schlecht belüfteten Umgebung zu verwenden.

Wie reinige und pflege ich den Adapter?

Trennen Sie den Adapter vor der Reinigung. Verwenden Sie ein trockenes, weiches Tuch, um die Oberfläche abzuwischen. Verwenden Sie keine Chemikalien, Lösungsmittel oder Flüssigkeiten. Lagern Sie ihn an einem trockenen Ort bei Raumtemperatur.

BEDIENUNGSANLEITUNG DA70878 Digitus

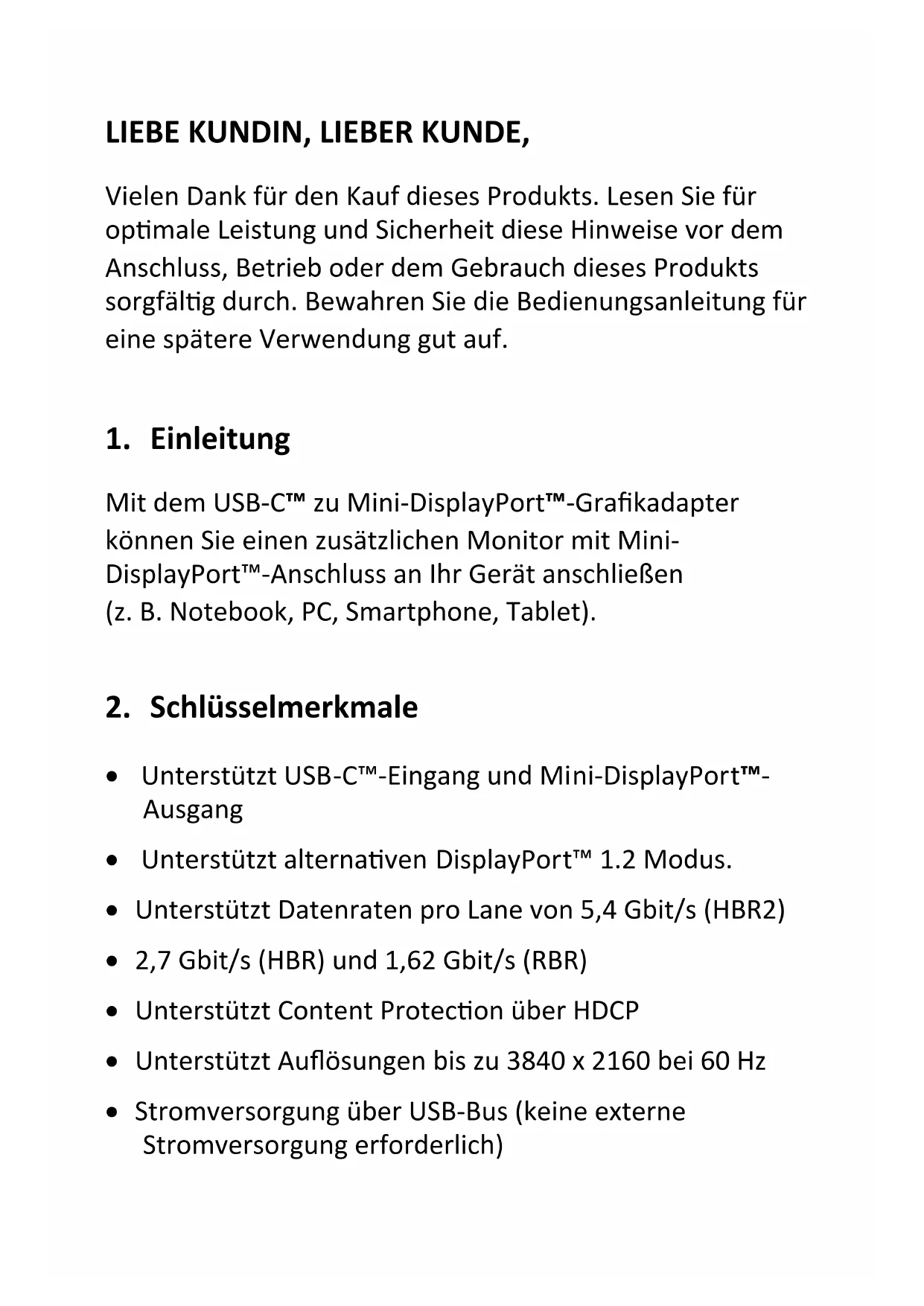

LIEBE KUNDIN, LIEBER KUNDE,

Vielen Dank für den Kauf dieses Produkts. Lesen Sie für optimale Leistung und Sicherheit diese Hinweise vor dem Anschluss, Betrieb oder dem Gebrauch dieses Produkts sorgfältig durch. Bewahren Sie die Bedienungsanleitung für eine spätere Verwendung gut auf.

1. Einleitung

Mit dem USB-C™ zu Mini-DisplayPort™-Grafikadapter können Sie einen zusätzlichen Monitor mit Mini-DisplayPort™-Anschluss an Ihr Gerät anschließen (z. B. Notebook, PC, Smartphone, Tablet).

• Unterstützt USB-C™-Eingang und Mini-DisplayPort™-Ausgang
• Unterstützt alternativen DisplayPort™ 1.2 Modus.
• Unterstützt Datenraten pro Lane von 5,4 Gbit/s (HBR2)
  • 2,7 Gbit/s (HBR) und 1,62 Gbit/s (RBR)
• Unterstützt Content Protection über HDCP
• Unterstützt Auflösungen bis zu 3840 x 2160 bei 60 Hz
• Stromversorgung über USB-Bus (keine externe Stromversorgung erforderlich)

3. Spezifikationen

Ein-/Ausgangsanschlüsse
Eingang	1x USB-CTM-Stecker
Ausgang	1x Mini-DisplayPortTM-Buchse
Auflösungen
Auflösungen	Max. bis zu 3840 x 2160 bei 60 Hz
Mechanisch
Abmessungen (L x B x H)	Hauptgerät: 41,5 x 37 x 14,5 mm Kabel: 150 mm
Betriebsumgebung
Betriebstemperatur	0 °C bis + 45 °C
Betriebsluftfeuchtigkeit	10 % bis 85 % rF (keine Kondensation)
Lagertemperatur	-10°C bis +70°C
Luftfeuchtigkeit bei der Lagerung	5 % bis 90 % rF (keine Kondensation)
Stromversorgung
Stromquelle	Stromversorgung über USB-Bus

4. Lieferumfang

Bevor Sie dieses Gerät verwenden, überprüfen Sie den Lieferumfang und vergewissern Sie sich, dass die folgenden Teile mitgeliefert wurden:

• 1x Hauptgerät
  • 1x Benutzerhandbuch

5. Anwendung

1) Schließen Sie den USB-C™-Stecker dieses Produkts an das Gerät an (z. B. Notebook, PC, Smartphone, Tablet).
2) Verbinden Sie den Mini-DisplayPort™-Ausgang dieses Produkts über ein Mini-DisplayPort™-Kabel mit dem Monitor

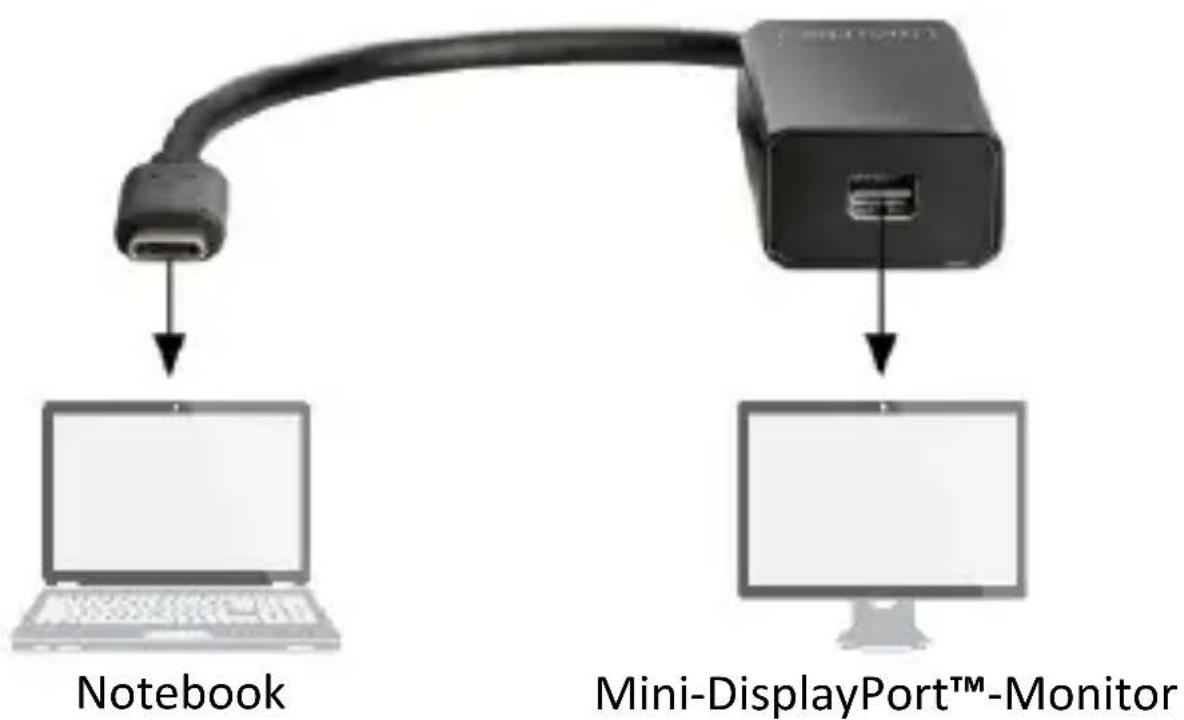

6. Anschlussdiagramm

Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Germany
